本文档的用意在于让初次接触HK/CIFX板卡的使用者了解该板卡的安装，配置，调试。通过该文档的引导，使用者可以让CIFX板卡正常运行起来，并与其它设备进行基本的通信测试，也可采用二次开发包编写自己的应用程序。

文档中使用的HK/CIFX板卡型号为HK/CIFX 50-RE，PCI/PCIe接口，可作为工业实时以太网协议的主站或从站，如Profinet主从站，Ethernet/IP主从站，EtherCAT主从站等。同时该板卡支持Windows、Linux、Vxworks、INtime、QNX、RTX等操作系统下的驱动。在本文中实现的功能是让HK/CIFX 50-RE作为Profinet从站，并与西门子S7-1200 PLC进行通信测试。主要包括HK/CIFX 50-RE板卡做Profinet从站配置，以及TIA Portal博图软件中Profinet网络组态。

HK/CIFX板卡PROFINET IO Device (V3.13)版本固件支持功能如下：

1. 插板卡

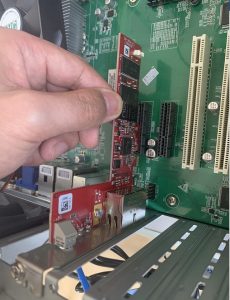

第一步是在工控机未上电的情况下，将CIFX板卡插入到对应的PCI/PCIe插槽中并固定住，确保板卡的金手指部分与PCI/PCIe插槽是充分接触的。详细的接口定义可查看光盘中的文档《PC Cards CIFX 50 50E 70E 100EH UM 51 EN》。

2. 装驱动

给工控机上电，打开设备管理器，会发现新的PCI/PCIe设备，如图2.1。

                              图2.1，已插入的PCI/PCIE设备

在以下光盘路径中找到对应的Windows

驱动并双击运行安装，如图2.2，详细安装过

程可参考文档《cifX Device Driver Installation

for Windows OI 10 EN》。

图2.2，CIFX的Windows驱动

路径：Communication_Solutions_DVD_2018-12-1_1_0500_181008_25726 \Driver and Toolkit\Device Driver (NXDRV-WIN)\Installation

驱动软件安装完成后建议重启工控机，CIFX板卡会自行寻找驱动并安装，安装完成后如图2.3。

图2.3，驱动安装完成

注：如在安装过程中提示驱动程序未经签名，如图2.4，请先自行下载并更新Windows补丁文件

KB3033929，下载链接如下：https://docs.microsoft.com/en-us/security-updates/SecurityAdvisories/2015/3033929

补丁（或从此百度网盘链接下载：链接：https://pan.baidu.com/s/1PXi96eES5AcVdCIDMh0cZQ

提取码：n6ya ）更新过程如图2.5，更新补丁之后请重启工控机。

图2.4，未经签名的驱动程序               图2.5，补丁KB3033929安装

3. 加固件

板卡驱动成功安装后，在Windows的控制面板中会出现cifX Setup以及cifX Test两个工具，其中cifX Setup可为板卡加载所需的固件，固件决定了板卡的协议类型以及主从站类型。另外也可使用SYCON.net配置软件来加载和烧写固件。而cifX Test可查看板卡的基本信息，也可进行简单的数据交换测试。

3.1 cifX Setup

打开cifX Setup工具，点选DevNr/SN——Active Devices——cifX0——CH#0——Add（选择所需固件，这里以V3.4版本固件为例）——Apply。如图3.1。

3.2 cifX Test

打开cifX Test工具，点选Device——Open——cifX0——Channel0——Open，打开对应的通道，选择Information可查看板卡的信息，可以看到板卡的Channel0已经加载了的固件。选择Data Transfer可进行数据交换测试（该测试功能也可以后续的SYCON.net软件中进行，这里不做讲解）。

4. 安装SYCON.net软件

SYCON.net软件用于赫优讯全部系列产品的配置，并可进行状态监控和通信测试。

本例中CIFX板卡作为Profinet从站，需要用SYCON.net软件进行Profinet从站的配置，并下载给CIFX板卡，让CIFX板卡具备默认的从站参数。下载完网络配置信息后也可用该软件监控板卡的状态，并测试通信过程，如周期数据通信测试等。

使用者可在产品光盘下找到SYCON.net软件的安装包。路径如下：

Communication_Solutions_DVD_2018-12-1_1_0500_181008_25726 \Software\SYCON.net\SYCON.net

5. 在SYCON.net软件中配置板卡

根据应用的需要在SYCON.net软件中配置板卡并下载，具体过程如下。

5.1 打开SYCON.net软件

在开始菜单下找到SYCON.net并打开，默认密码为空，使用者可自行添加，如图5.1。

5.3 添加CIFX板卡并配置从站

在Device Catalog中找到PROFINET——Gatway/Stand-alone slave——CIFX RE/PNS，选择需要的GSD文件版本，并用鼠标左键将CIFX拖拉到界面中间的灰线上，如图5.3。

双击拖拉出来的CIFX图标，或在图标上右键——Configuration打开配置界面，点开Device Assignment——Scan，找到CIFX 50-RE并打勾，最后Apply——OK关闭窗口，如图5.4。

给板卡配置需要的输入输出模块，在Configuration——Modules选项下，通过Add Module添加对应的模块，这里分别添加一个1 Byte Input Module和1 Byte Output Module为例，实际应用由具体应用而定。添加完成后点击Apply。

将在SYCON.net软件中进行的从站配置下载给板卡，在板卡图标右键选项中选择Download，等待进度条下载完成，使得配置生效。如图：

6 西门子S7-1200 PLC与板卡通讯配置

板卡作为从站配置完成后，S7-1200 PLC与CIFX板卡通讯需要进行必要的网络组态。物理上，需要将PLC与CIFX板卡通过网线连接起来，并上电。 软件上，需要在TIA portal博图软件中进行网络组态配置。

6.1 新建配置项目

打开博图软件，选择创建新项目，命名，点击创建按钮，等待项目创建完成：

6.2 添加新设备

项目创建好之后，可以选择界面中出现的“打开项目视图”查看项目，在左侧条目中找到“添加新设备”，双击在出现的对话框中选择对应的PLC型号，这里为CPU 1211C AC/DC/Rly，点击确定完成新设备添加：

点击“设备组态”，可以看到已添加的设备：

6.3 添加CIFX板卡从站GSD文件

该应用中CIFX板卡作为Profinet从站，因此需在博图软件中将对应的GSD文件导入到该配置软件中，可在板卡光盘文件夹下找到GSDML-V2.33-HILSCHER-CIFX RE PNS-20170919.xml。

6.4 添加从站到设备组态

在右侧“硬件目录”下找到上一步中导入的CIFX板卡的Profinet从站的GSD文件，选择需要的版本，与SYCON.net软件中所添加的GSD文件版本要一致，拖入中间设备与网络视图中，并在网络视图与拓扑视图中将PLC与CIFX板卡对应接口连接起来：

6.5 PLC与板卡IP地址设置

分别点击PLC与IP的网口，转到其IP地址参数设置项，设置网络端口的IP：

6.6 CIFX板卡输入输出模块配置

在“设备视图”中对CIFX板卡添加对应的输入输出模块，这里需要注意与SYCON.net软件中所配置的输入输出模块一致，即需要添加一个1 Byte Input和1 Byte Output。

6.7 编译及下载配置

所有配置无误后，选择工具栏中的“编译”按钮进行编译，选择“下载”按钮下载配置给PLC，PLC会默认使用博图软件中所设置的配置参数。下载时会出现如下对话框，选择对应的网络接口/网口，对应的子网连接，通过“开始搜索”可找到网络中的PLC，选中PLC后点击下载。

这样，PROFINET网络组态便完成了。

7 用博图与SYCON.net软件进行监控与测试

7.1 状态监控

1）可通过博图的在线测试功能来监控网络运行状态。选择“转至在线”同时将PLC切换至“运行”，若网络中所有设备及模块前均出现绿色对勾，表示网络运行正常：

2）也可在SYCON.net软件中监控从站板卡运行状态。右键CIFX图标——Connect，再右键CIFX图标——Diagnosis…可以监控板卡的运行情况，如图所示。可以看到，板卡当前的状态是Communication+Run，表示板卡已经运行，且正常进行数据交换。

7.2 数据交换测试

1）用IO Monitor测试IO周期数据收发。在SYCON.net软件中，右键进入Diagnosis——Tools——IO Monitor，同样可以看到上下两部分，上部分为Input data，即从站读主站的数据，下部分为Output data，即从站写主站的数据。

可以通过这个功能对网络中连接设备根据具体变量偏移和大小，进行IO数据的读写：

• 同样在博图软件中也可以在线监测IO收发数据，添加对应的变量与监控表：

3）当然，也可以在博图软件中进行PLC编程，从而实现对相应变量的控制：

8写在最后

CIFX板卡的功能非常强大，几乎支持市面上的所有协议，使用板卡作为其它协议时，只需要重新加载对应协议的固件，重新配置网络即可，且使用者本身无需对协议非常了解即可进行使用和二次开发。

本文所有内容经由本人测试与整理，如有歧义，请与英文原版说明书为准。
