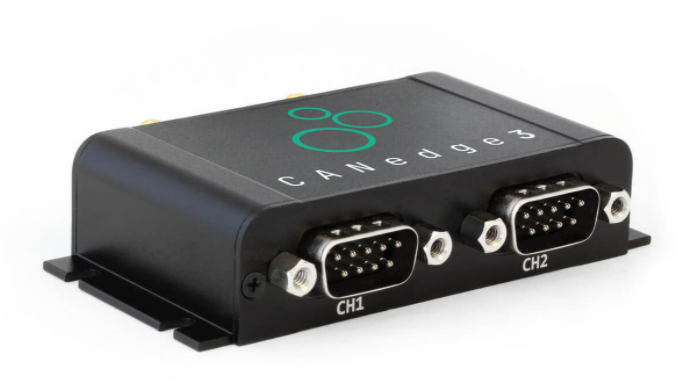

CANedge3
产品主要特点
即插即用
接上设备即可开始记录数据
独立的设备
通过CAN连接器供电
专业参数
可提取数据的8-32 GB SD卡
2路CAN FD/LIN
零数据丢失
5μs RTC
体积小
体积只有44.2×75.0x20.0mm
重量为90G
铝制外壳
6个LED
可选SIM卡
通过3G/4G将数据推送到您的服务器
企业级安全
3G+4G
4G LTE Cat 1 (FDD & TDD)
with 3G (UMTS/HSPA)
互操作性
将 MDF4转换为例如 CSV,ASC,TRC格式
免费开源的GUI/API
极低成本的专业规格CAN记录仪
功能
技术特性
技术特性(3G/4G&服务器)
使用案例
CANedge 软件/API 工具(全部免费且开源)
功能
创新设计+极低成本+专业规格
CANedge3结合了创新的设计,最先进的组件以及极低的成本:
• 双高速CAN/LIN (包括CAN FD) 通 道
• 可提取数据的8-32GB工业SD 卡(几个月的数据)
• 二进制MDF4日志文件格式(广泛的工具支持)
• 先进的报文过滤和传输功能
• 根据CAN ID和数据字节触发启动/停止记录
• 静默模式,波特率自动检测,循环记录
• 数据压缩和加密(例如GDPR,CCPA)
• 快速启动时间。使用期间安全断开连接
开源软件/API:
• CANedge 的所有软件/API都是100%免费和开源的
• 数据存储在流行的MDF4 标准中,以实现跨CAN工具和定制系统的互操作性
转换格式 :
• 简单的MDF4转换器可让您将数据转换格式,例如CSV,ASC (Vector),TRC(PEAK)等,便于您使用称手的工具。
流程 :
• asammdf 图形界面帮助您处理数据,包括DBC转换 J1939, OBD2,…) 和显示信号图形 (Windows/Linux)。
自动化:
• 易于使用的PythonAPI 使您可以自动化处理大量数据(包括 github上的quickstart库 ) 。
技术特性
总体
安全性 CE,FCC,IC 认证
电压测试 TUV SUD的瞬态电压符合ISO 7637-2:2011
保修期 1年保修期
技术支持 免费、快速、高质量的技术支持
原产地 丹麦
软件 100%免费&开源
技术文档 网络/PDF格式文档
CAN/LIN总线
通道 2 × CAN/CAN FD + 2 ×LIN 2.0 (从节点)
协议 1939,OBD2,CANopen, NMEA,2000,
波特率 自动探测/简单/高级 自定义
数据记录
SD卡 8-32 GB可提取工业微型SDHC
实时时钟 50 us 分辨率(包括备用电池)
文件格式 MDF4(.MF4) – 易于处理/转换格式
安全性 100%电源安全
配置 高级的配置选项
机械特性/供电
连接器 2 x DB9 (提供适配器电缆)
供电 +7V to +32V DC 通过通道1的DB9 接口
功耗 <24W
尺寸 44.2×75.0x20.0mm(LxWxH)不包括天线
重量 90 G
LED 6个外部LED(PWR,CH1,CH2,MEM,GPS.LTE)
温度 -25 – +70 摄氏度
IP等级 IP40
技术特性(3G/4G&服务器)
3G/4G
传输方式 自动将数据从SD卡推送到服务器
协议 使用HTTP/HTTPS进行快速,安全的传输
接入点 添加APN接入点
无线传输 可配置的OTA固件/配置更新
LAN标准 IEEE 802.11 b / g / n
天线 External(SMA,2400 Mhz,<2 dBi 增益)
服务器接口 S3 REST – 与 MinIO,AWS,Azure 等一起使用
安全性
HTTPS 可选择通过TLS 1.2进行数据+ OTA更新
LTE 支持LTE
证书 (可选)3G/4G加密/ S3密码
固件 所有固件更新均经过数字签名
用户访问 通过S3策略管理用户访问
CANedge3设备可以连接到3G/4G USB路由器,以将数据上传到您的服务器,热点可选择通过设备供电。
CANcloud 状态仪表板可以让您监控设备数据上传情况及其状态。
使用案例
重塑远程信息处理
如今,车队远程信息处理对于车辆和机器至关重要。
但是,最终用户面临一些挑战:订阅昂贵、没有数据所有权、安全问题、供应商锁定等
CANedge3 提供了一个现代化的替代方案:
• 将数据上传到您自己的本地/专用/云服务器
• 将WiFi接入点和服务器详细信息添加到配置中
• 将数据记录到SD 卡。连接到WiFi时自动上传
• 配置文件拆分以控制上传频率
• 100%安全:HTTPS, 凭证加密等
• 通过无线更新进行管理(固件和配置)
• 通过第二个端口”断电”为3G/4G 接入点或GPS供电
• 零费用,零锁定,可互操作的开源工具
易于管理您服务器上的数据和设备
CANedge3 将数据上传到S3服务器——通过任何兼容S3的工具或SDK轻松 管理服务器文件。
此外,100%可选的CANcloud 工具使您可以通过浏览器管理S3服务器设备和数据:
• 托管自己——或通过我们的链接直接登录到您的服务器
• 通过仪表板监控整个车队的设备状态
• 浏览,下载,共享和删除上传的日志文件
• 通过无线轻松更新配置/固件
• 基于浏览器(适用于所有操作系统和设备)
• 100%免费和开源——易于定制
CANedge 软件/API 工具(全部免费且开源)
快捷配置你的设备
设备的JISON配置文件可通过简易的编辑工具进行修改一联网时可通过浏览器,不联网时可通过例如SD卡。
• 带有对用户友好界面的编译器。
• 可选择直接编辑您的配置,例如在Notapad++ 中 批处理工具可用于大规模配置OTA
在您习惯的工具中导入数据
简便的MDF4 转换器可让您将数据转换为其它格式以在您习惯的工具中查看这些数据,例如CSV,ASC(Vector),TRC(PEAK)。
• 将文件/文件夹拖放到转换器上进行处理
• (可选)通过CLI或在脚本中使用以实现自动化
• 解压缩/解密作为转换的一部分
• 在Windows /Linux上均可使用
DBC 转 换 & 通 过 界 面 /API 显示数据信号线图
免费的asammdf 界面/API帮助您处理数据:
• 通过DBC 将数据转换为物理值(包括1939,OBD2)
• 轻松创建高级图形
• 重新采样或连接数据
• Windows/Linux 的GUI可执行文件(无需安装)
• 强大的Python API用于实现大数据自动化
管理您的服务器设备和数据
CANcloud 是一个简单的浏览器工具,可让您无需安装即可从任何PC/平板电脑管理S3服务器设备和数据。
• 托管自己一或直接在此处登录您的服务器
• 监控整个车队的设备状态
• 浏览,下载,共享和删除上传的日志文件
• 通过无线轻松更新配置/固件
• 基于浏览器(适用于所有操作系统和设备)
