虹科的LIN/CAN总线汽车零部件测试方案是一款优秀的集成套装，基于Baby-LIN系列产品，帮助客户高效完成在测试、生产阶段车辆零部件质量、功能、控制等方面的检测工作。
汽车零部件的测试对于确保汽车的安全性、功能性和可靠性起着至关重要的作用
采用LIN/CAN通信的车辆零部件主要包括汽车摇窗器、雨刮、格栅、天窗等电机，检测组合开关，座椅，氛围灯等
客户往往需要在车辆零部件自动测试系统中验证其功能性和可靠性
因此需要功能强大的LIN/CAN总线测试仿真工具
精准模拟仿真
模拟LIN&CAN节点，实现系统的主从仿真和分析
解析LDF&DBC文件
支持LDF&DBC文件的解析，获取ECU的全面信息
可配置逻辑操作
配置LIN&CAN设备的逻辑操作，事件触发，宏操作
实时监控记录
控制LIN&CAN设备，监控和记录报文，发送特定的命令

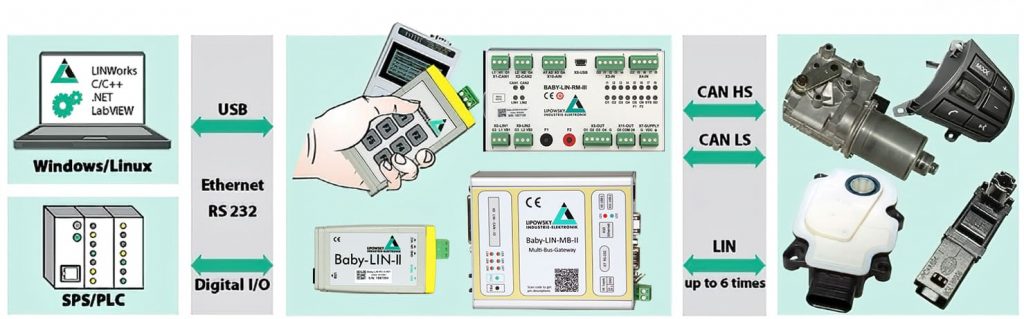

针对车辆零部件的LIN&CAN总线仿真测试，虹科提出解决方案是基于BabyLIN系列产品出发
通过 LIN&CAN节点/系统的主从仿真和分析
支持基于事件的信号配置、顺序控制、错误判断和触发动作
帮助客户完成对车辆零部件质量、功能、控制等方面的测试，优化汽车零部件生产质量

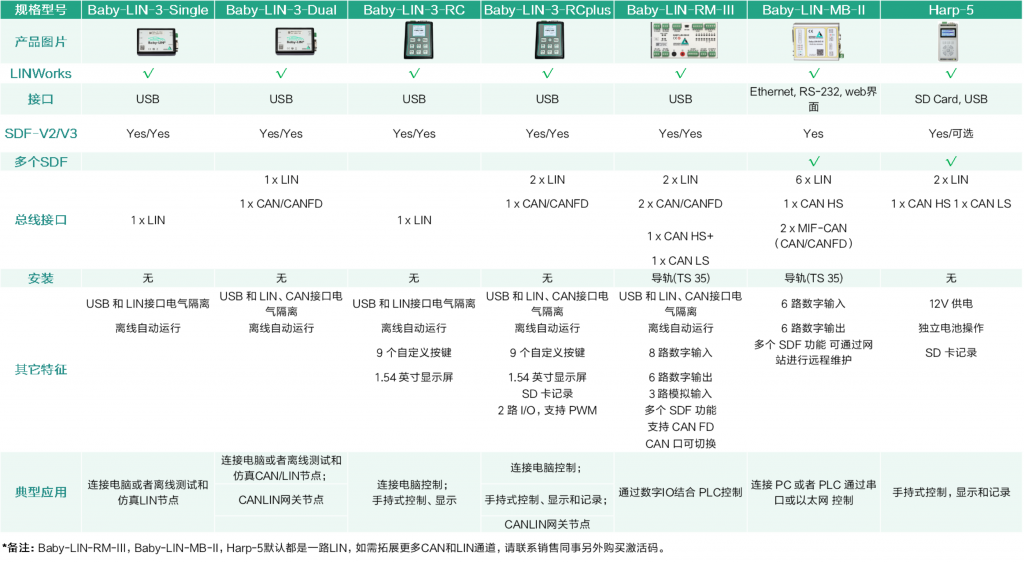

• BabyLIN系列共有五款产品，具有不同的功能和工作性能，以满足客户测试的各种功能需求
• 产品都配有免费的LINWorks软件，在测试件的功能操作与软件界面之间建立起友好交互
• 控制汽车天窗电机、汽车空调电机，检测汽车开关、换挡器质量等
• 用便捷按键控制电机实现不同操作
• 通过 PC 或者 PLC监控电机的运行状态
• 用 3C 诊断报文实现自动分配地址功能
• 实现不同 RGB 点亮颜色及亮度测试

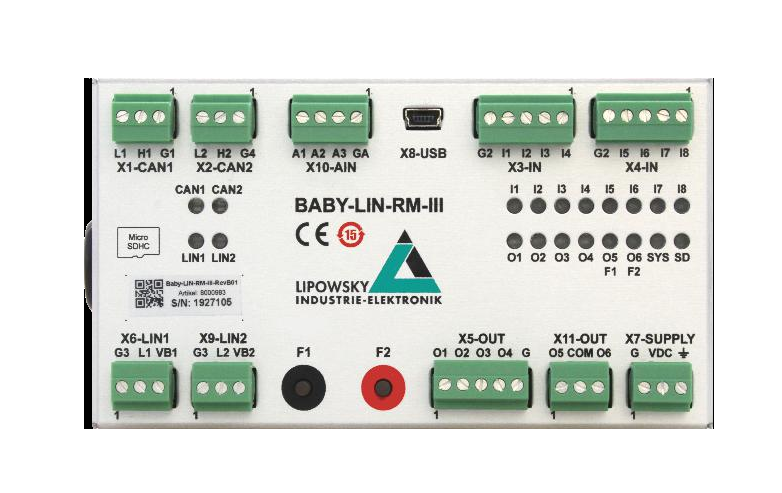

方向盘开关的功能测试主要包括：按键检测和背光功能、加热功能、HOD功能等测试，使用BabyLIN系列产品可完成。如使用 Baby-LIN-RM-III 检测汽车开关，可实现如下功能：
当方向盘的某个按键被按下时，相应的 LIN 信号在 BabyLIN RM-III 上转变成数字输出的事件，输出至 PLC 进行逻辑判断，从而进行方向盘的按键功能检测。
方向盘开关的背光灯、加热功能，可通过编写SDF程序宏脚本的方式对信号赋值并运行，从而实现方向盘上电后自动激活或手动开启。

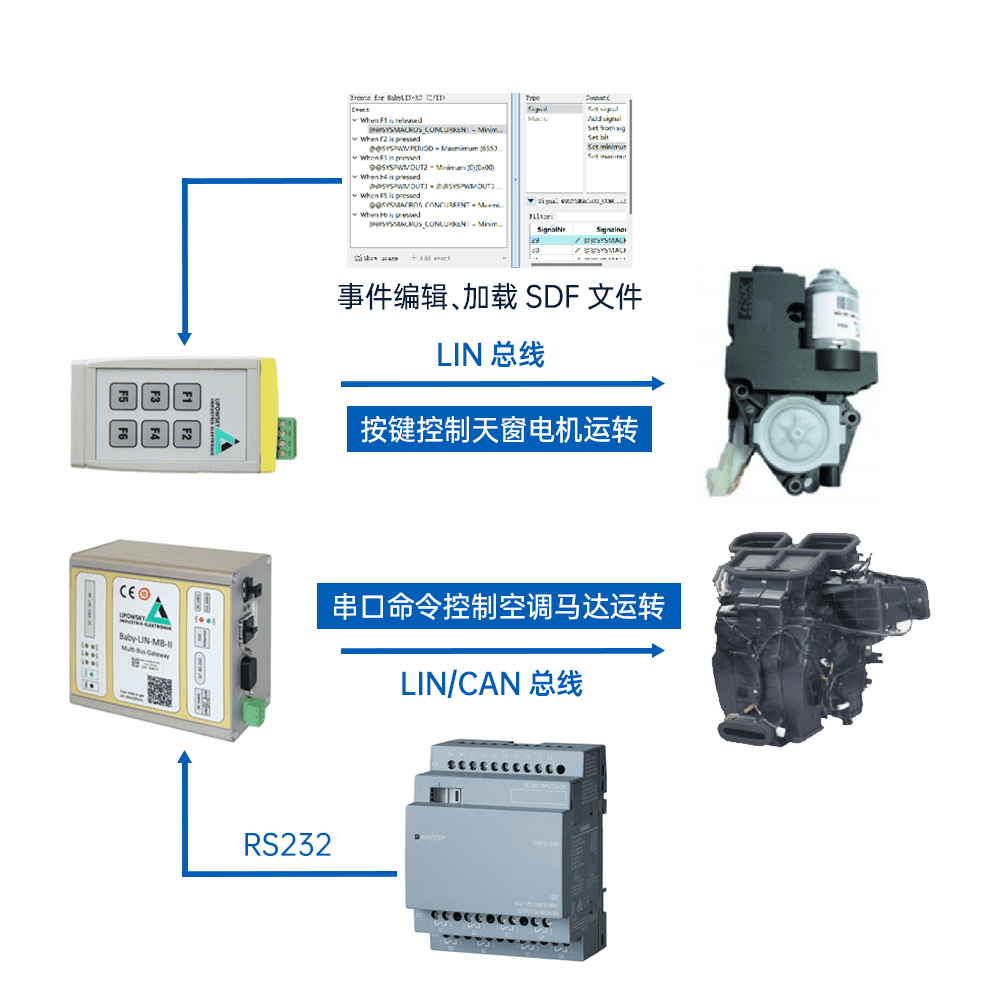

汽车子部件中的电机（如汽车天窗电机，汽车空调马达）的控制测试，使用BabyLIN系列产品能够实现。采用不同的BabyLIN产品，可完成个性化的电机控制功能测试：

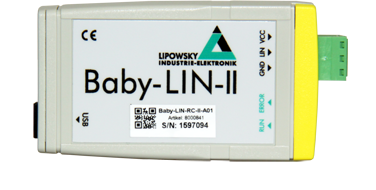

使用 Baby-LIN-RC-II 控制汽车天窗电机，RC-II能够用六个按键控制电机实现不同的操作，能够实现玻璃电机和遮阳帘电机初始化、打开、关闭等功能。

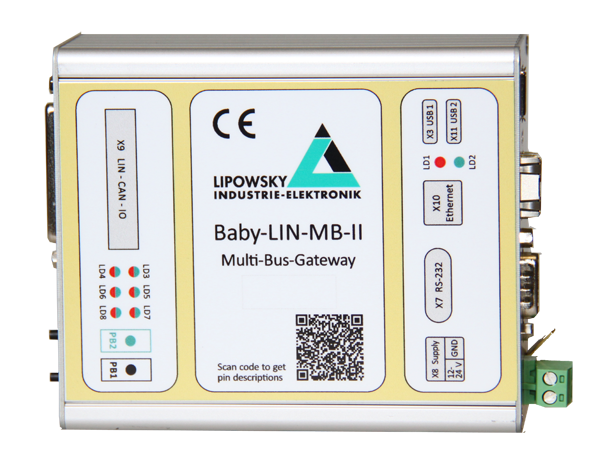

使用 Baby-LIN-MB-II 控制汽车空调系统各个电机，通过 PC 或者 PLC 发送不同的串口命令控制1个或多个电机的运行，同时监控电机的运行状态。

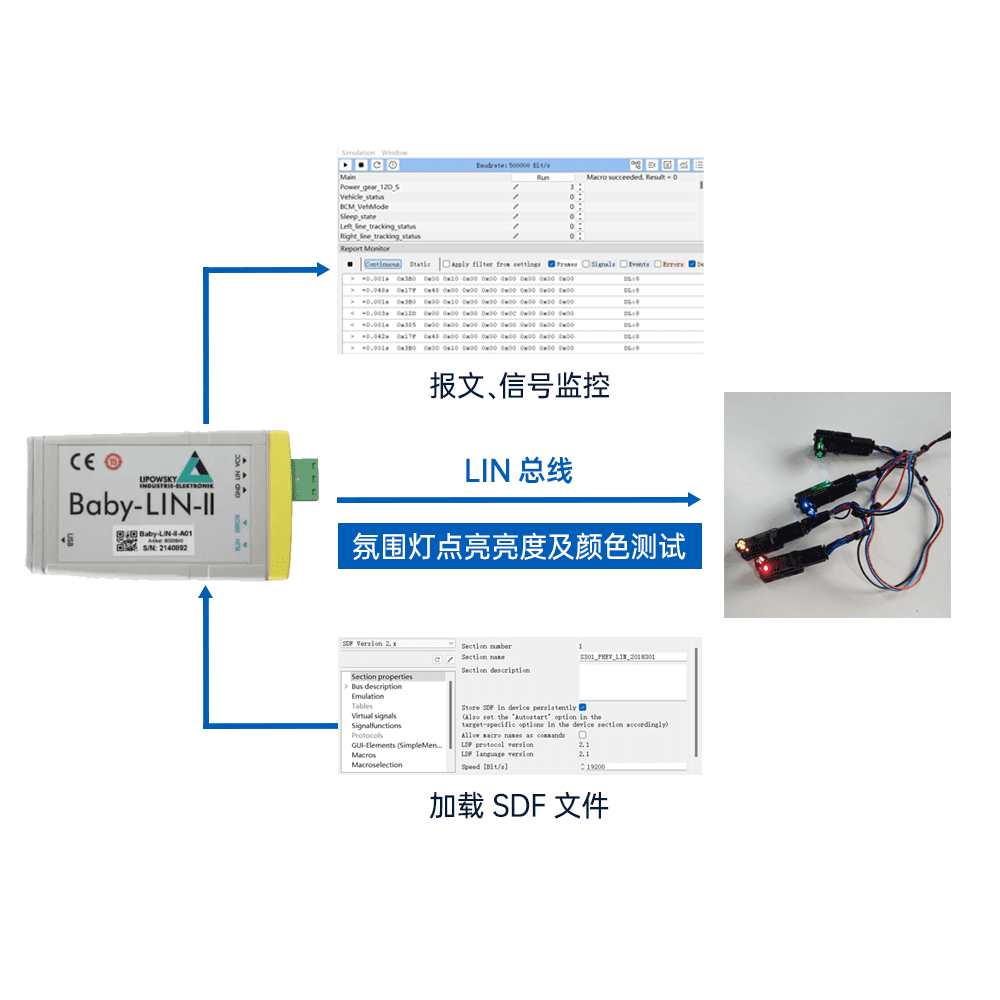

RGB氛围灯的产品检测，通常要求连接多个相同的RGB氛围灯进行同时测试。采用BabyLIN产品进行四线制带诊断自动分配地址功能的 RGB 氛围灯的功能测试方案如下：
对于应用于多个相同节点在同个 LIN 网络测试，需要实现自动分配地址功能。对于自动分配地址的实现，可以采用 3C 诊断报文进行请求。
采用 SDF V3 版本的功能，将自动分配地址的指令通过 Protocol 的方式进行单元化和模块化。接着进行 Frame ID 分配之后，可以实现不同 RGB 点亮颜色及亮度测试。
