CC-Link IE TSN协议

CC Link IE TSN是一个基于以太网的工业通信标准。它以早期的CC Link IE概念为基础,将它们与时间敏感网络(TSN)的理念结合起来,从而改进通信功能和同步精度,这些标准由CC-Link合作伙伴协会(CLPA)维护。

TSN技术基于IEEE标准,它提供了一组协议和机制,旨在实现高效的实时通信,其关键特性时间同步、带宽保障、流量调度和数据传输优先级控制等,使得传统的以太网通信无法实现的控制信息通信(确保实时性)和管理信息通信(非实时通信)的共存成为了可能。

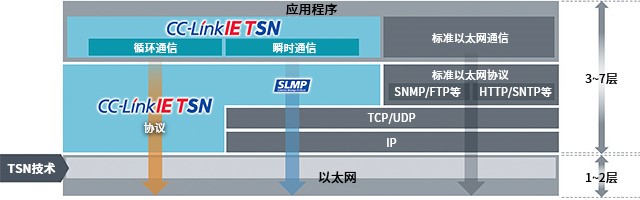

CC-Link IE TSN 融入了TSN 技术,提高了整体的开放性,在CC-Link IE TSN协议中,OSI参考模型第2层以TSN技术为基础,由在第3-第7层CC-Link IE TSN独立协议和标准以太网协议组成,实现了从高层IT系统到生产现场的OT系统的无缝、顺畅连接,从而使大量的应用在生产中得到扩展使用。

CC-Link IE TSN工业以太网具有1Gbit/s或100Mbit/s带宽和时间敏感网络(TSN),允许传输确定性的实时数据流和标准以太网数据流(Webserver, FTP, SNMP, 等等…)经由相同网络。

实现标准组件CC-Link IE TSN(车间)可被集成到高级IT网络(办公室,例如ERP)以实现智能化工厂(工业4.0)。

CC-Link IE TSN使用IEEE 802.AS用于时间同步和IEEE 802.1Qbv用于调度管理,另外,IEEE 1588v2也可用于时间同步。

  • 循环时间被分成时间槽用于:
    • 循环通讯
    • 时间同步
    • 非循环通讯和标准以太网数据流(尽力而为)
  • 非循环通讯不会被其它数据流打断
  • 单主站和多主站配置可行
  • 远程站: 从站能够被主站控制
  • 本地站: 从站能够被主站控制和监视主站和其它从站之间的循环通讯

虹科CC-Link IE TSN解决方案

CC-Link IE TSN协议栈

CC-Link IE TSN主站协议栈允许实施管理和控制主站,而从站协议栈允许远程实施从站,通过IEEE 802.1AS和IEEE 1588v2支持时间同步
