CM SERDES GMSL2/3
SerDes GMSL2/3
传感器数据流的记录设备
功能概述
捕获多达4个GMSL 2/3 传感器数据流点对点连接
多端口、连接器与SFP+插槽
借助捕获模块 SerDes，您可以捕获多达 4 个 GMSL2/3 传感器数据流点对点连接，而不会影响网络本身。传感器数据（GMSL 前向链路）从传感器（连接到 CM 解串器端口）转发到 ECU（连接到 CM 串行器端口）。同时，数据被捕获并发送到使用 PLP/TECMP 协议打包在以太网帧中的日志记录端口。使用 GMSL 反向链路传输的控制数据（I2C 和 GPIO）也在传感器和 ECU 之间转发，同时被 CM 捕获。
为了能够以对测试系统影响最小的方式记录数据，捕获模块被放置在观察到的通信线路的中间。这样，通过线路发送的数据的时间戳被启用。

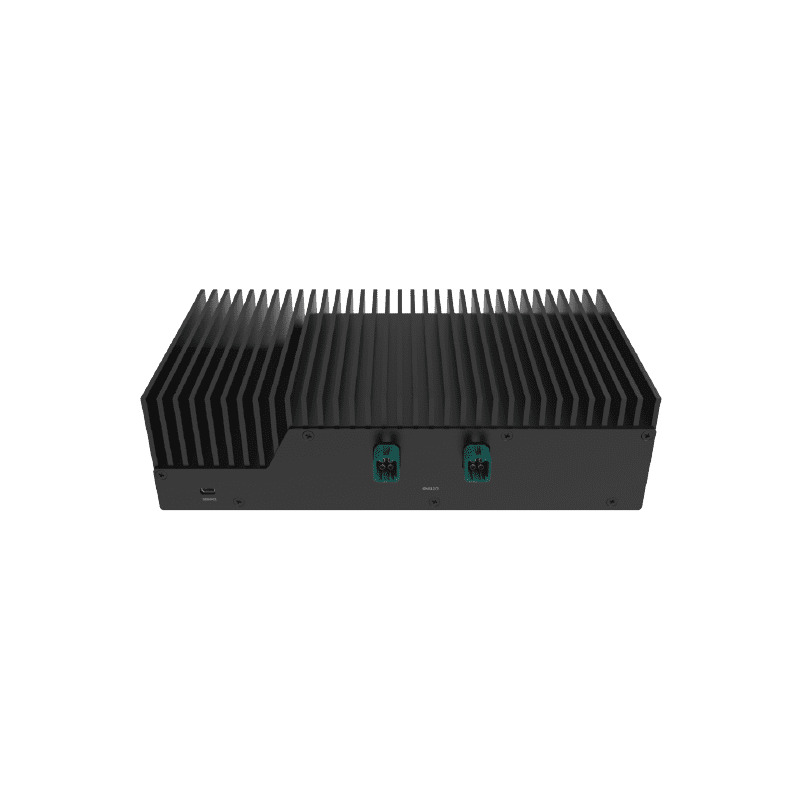

我们的捕获模块 SerDes 可用于记录多达 4 个通道的 GMSL 2/3 数据，因此它有 8 个端口（4x 传入流量，4x 传出流量）。该设备有两个 MATE-AX Quad Fakra 连接器，用于 GMSL2/3 传入和传出流量线路。为了发送捕获的流量，它有 4 个 SFP+ 插槽。通过这些 SFP+ 端口，记录的数据可以传输到数据记录器或 PC。

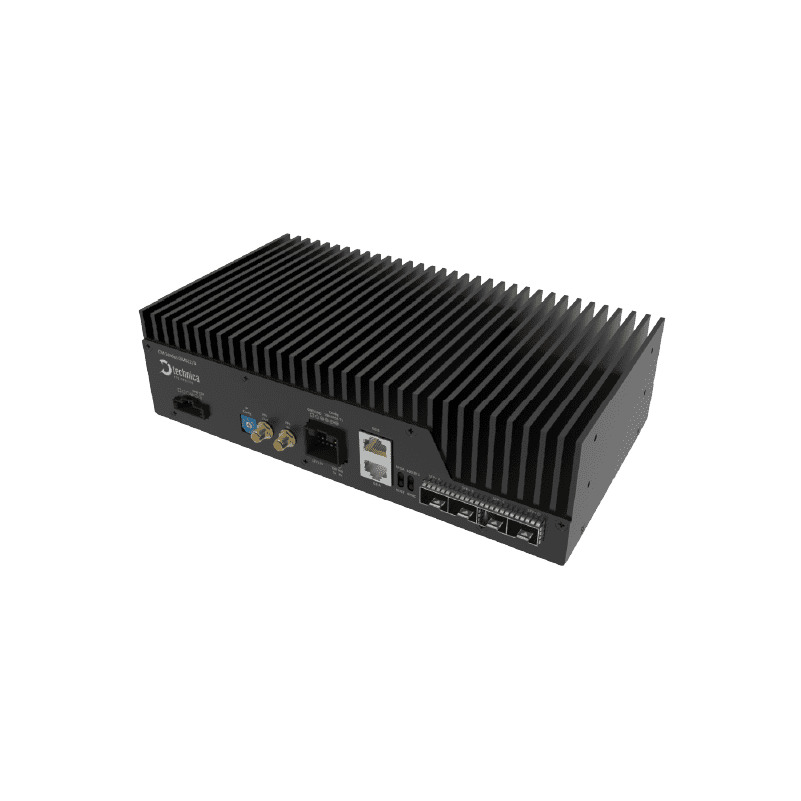

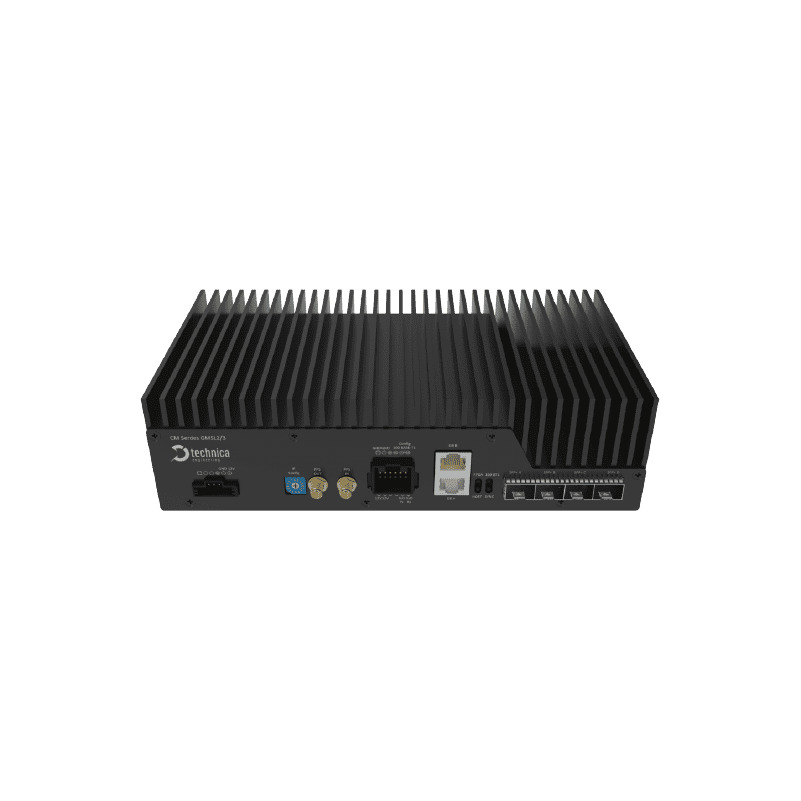

此外，捕获模块 Serdes GMSL2/3 包含一个电源连接器、两个用于配置/时间同步的千兆标准以太网端口，以及一个用于配置设备 IP 的旋转开关。当捕获模块 Serdes GMSL2/3 通过配置端口和 LAN 电缆连接到 PC 时，您可以通过易于使用的 HTML 配置网站配置设备。
SerDes GMSL2/3 可以在不干扰原始网络的情况下捕获和时间戳 SerDes 通信，
这是记录现代相机系统（传感器、 ECU）的通信数据所必需的
产品规格
- 4x GMSL2/3 视频链路（8 个端口）。MAX96793 GMSL2/3 串行器用于连接 ECU，MAX96792A GMSL2/3 解串器用于连接传感器。HFM 和 Tyco Mate-AX 四同轴连接器的变体。
- 1× MQS 连接器，带 1 个主机端口，仅用于配置
- 4 个用于记录数据输出的 SFP+ 端口（每个端口高达 10Gbps）
- 2 个 RJ-45 1000BASE-T 以太网端口用于配置和时间同步
- 扩展电压范围 9 至 24 伏直流电（标称 12/24 伏直流电）
- 通过专用电流隔离 DC/DC 在电池和相机连接之间进行电流隔离。
- 功耗：17 至 32 瓦（取决于连接的 SFP 模块）
- 尺寸：240 x 131 x 65 毫米
- 坚固的阳极氧化铝外壳，带集成散热器
- 温度范围：-40°C 至 +75°C
从车载网络（汽车以太网、CAN、LIN、SerDes 等）捕获的每条消息都封装在标准传输层帧中。这需要嵌入符合 IEEE 802.3 的标准以太网帧中。来自非以太网通信系统以及基于以太网的系统的数据在以太网帧中传输，并使用 PLP/TECMP 协议明确识别。
我们的 CM SerDes 支持 802.1AS，以便在采用我们的捕获模块记录的多种通信技术（SERDES、CAN、LIN、汽车以太网等）的应用程序中实现时间同步。此外，支持 PLP 和 TECMP 协议以提供包含重要元数据的同步日志文件，ASAM CMP也将得到支持。
