SOME/IP是一种汽车中间件解决方案，其全称是Scalable Service-Oriented Middleware over IP，即位于IP协议层以上的一种面向服务的可扩展中间件，该中间件能够实现以服务为导向的通信方式，能够完美适配不同尺寸和不同操作系统的设备，像是小型ECU如摄像头、AUTOSAR ECU、车载信息娱乐系统、远程通信设备等。👉 虹科汽车网络诊断软件ANDi可通过脚本或工具配置的方式实现SOME/IP消息的收发，通过与虹科车载以太网转换器、交换机和捕获模块等硬件产品配合实现车载网络系统自动化测试。

一、SOME/IP是什么？

SOME/IP作为车载以太网通信的中间件，承担着至关重要的通信任务。它的核心功能可以归纳为三大类：

■  服务发现(Service Discovery)：自动发现网络中的服务，简化设备间的连接与协作。

■  远程服务调用(Remote Procedure Call)：允许应用程序像调用本地过程一样调用远程服务，实现跨设备的无缝通信。

■  读写进程信息(Getter & Setter)：提供对进程信息的远程访问和控制，增强系统的交互性和灵活性。

二、SOME/IP与CAN的对比

CAN（Controller Area Network）作为汽车软件通信的传统协议，已经广泛应用多年。技术进步带来了CAN FD（CAN with Flexible Data-Rate），其提升了数据传输速度和容量。

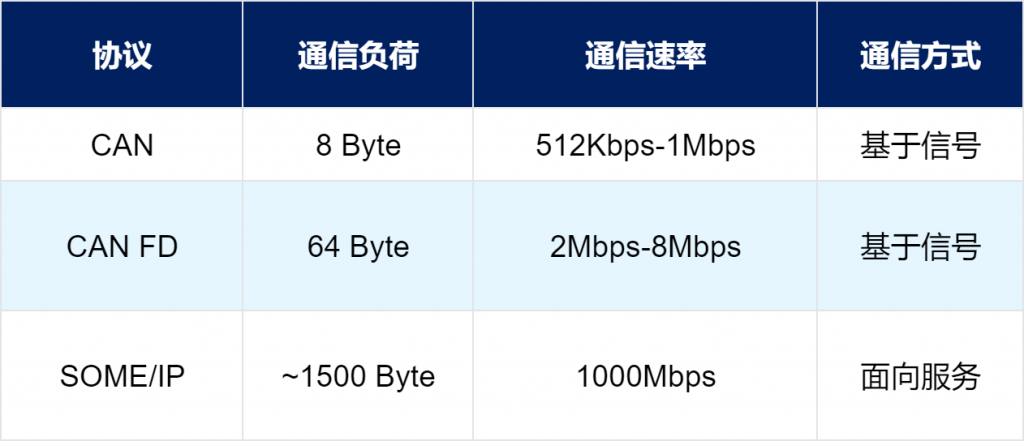

然而，随着汽车智能化的不断深入，这些传统协议开始面临一些限制。SOME/IP作为一种新兴的面向服务的通信中间件，为智能汽车的通信带来了革命性的改变，其主要区别表现在以下几个方面：

CAN协议是汽车软件开发最重要的通信协议，但随着汽车智能化程度越来越高，CAN通信遇到的瓶颈越来越大，表现在两个具体的维度：

■  通信速率：CAN一般是512kb/s，CAN FD能达到1MB/s，而基于SOME/IP的以太网能到1000MB/s

■  通信负荷：CAN是8Byte，CAN FD能到64Byte，而SOME/IP能到1500Byte

三、SOME/IP与车载以太网有什么关系？

CAN是基于信号在双绞线中传输信号，而SOME/IP是面向服务在车载以太网中传输信号，SOME/IP中的IP其实是Over IP，也就是在IP层之上的协议。

我们熟知的TCP/IP、UDP都是传统网络协议，它们工作在网络协议的各层，根据网络通信的OSI模型，SOME/IP在各层中所属的位置如上图所示，其位于OSI七层网络模型中的最上层应用层，并且严格基于TCP/UDP协议进行传输层的数据收发。

四、SOME/IP的通信机制

SOME/IP支持的通信模式包含以下四种形式：

1、Request & Response Method

客户端发送请求，服务端回复响应，是一种有问有答的通信方式，类似于我们浏览网页，服务器后端为我们提供相应页面。

2、Fire & Forget Method

客户端发送请求，服务端不需要响应，是一种只问不答的通信方式。

3、Event

客户端首先使用SOME/IP-SD订阅(Subscribe)某一事件组(Event Group)，当事件组中包含的事件发生后，服务端就会自动给订阅了该事件的客户端发送相关的通知(Notification)，Notification消息不需要接收方进行回复。

注意：SOME/IP协议中的Event总是分组在一个Event Group中，因此只能订阅Event Group而不是Event本身。

4、Fileds

Filed表示可以远程访问的“属性”，即客户端可以远程访问的服务端中的变量。

客户端可以通过远程调用Getter方法获取Field的值，也可以通过远程调用Setter方法设置Field的值，另外和Event相似，当客户端订阅了某个事件组，若Event和Group中包含的Field发生变化，服务端会主动的通过Notification消息通知客户端，用户也可以选择让服务端周期性发送Notification消息。

Field和Event的区别：Field是一个可以持续存在的变量，比如多媒体音量、车速、环境温度等，这些可以在任何时刻获取；而Event指的是一个事件，事件没有发生就不存在，比如发生碰撞、出现故障等等。

为了更深入地理解SOME/IP的通信模式，让我们通过一个具体的实例来理解它们在实际应用中是如何工作的。

该服务是由智能摄像头控制器提供的，可提供的具体服务之一是检测限速标志。ADAS(高级辅助驾驶系统)需要摄像头提供的限速标志信息，因此ADAS控制器会作为客户端，上图中智能摄像头系统涉及的SOME/IP消息对应的形式分别为：

■  Request & Response Method：ADAS控制器向摄像头控制器请求获取摄像头的状态，摄像头控制器将状态返回给ADAS控制器；

■  Fire & Forget Method：ADAS控制器给摄像头控制器发送单向消息，告诉摄像头ADAS下线了；

■  Event：当摄像头检测到限速标志时，通知ADAS；

■  Filed：ADAS通过远程调用Getter方法获取限速值、距离等。
