Q1: 配置“default VLAN ID”的作用是什么?
交换机配置VLAN主要用于隔离广播域。不同的VLAN互不通讯,进而减少交换机过载。了解更多
Q2: 如何配置“default VLAN ID”?
1、single tagging模式

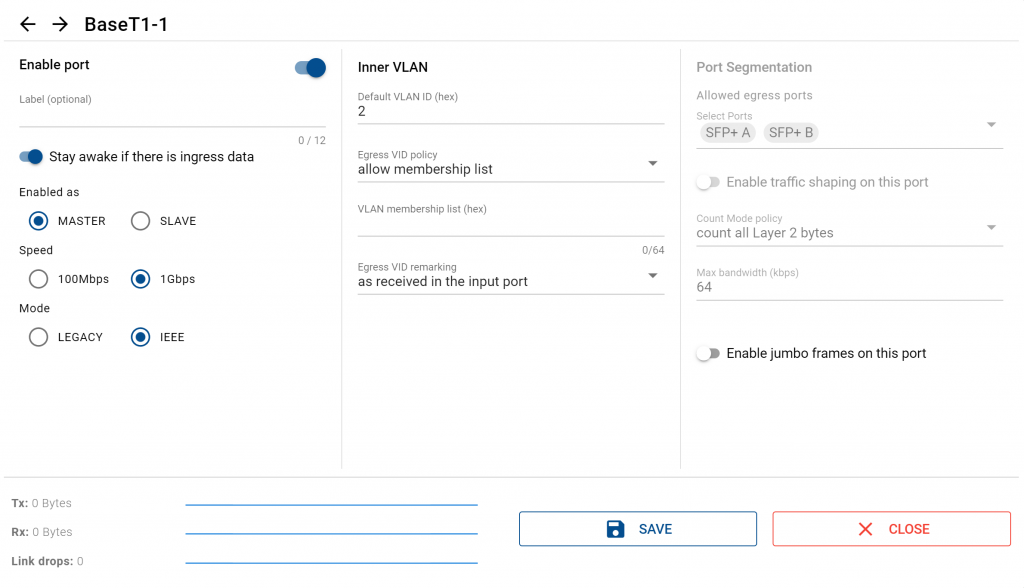

图1: Inner VLAN ID配置细节
请注意:
-
single tagging只有innerVLAN tags。
-
即使没有innerVLAN tags,已经标记了outerVLAN的帧也不会被标记。
2、double tagging模式

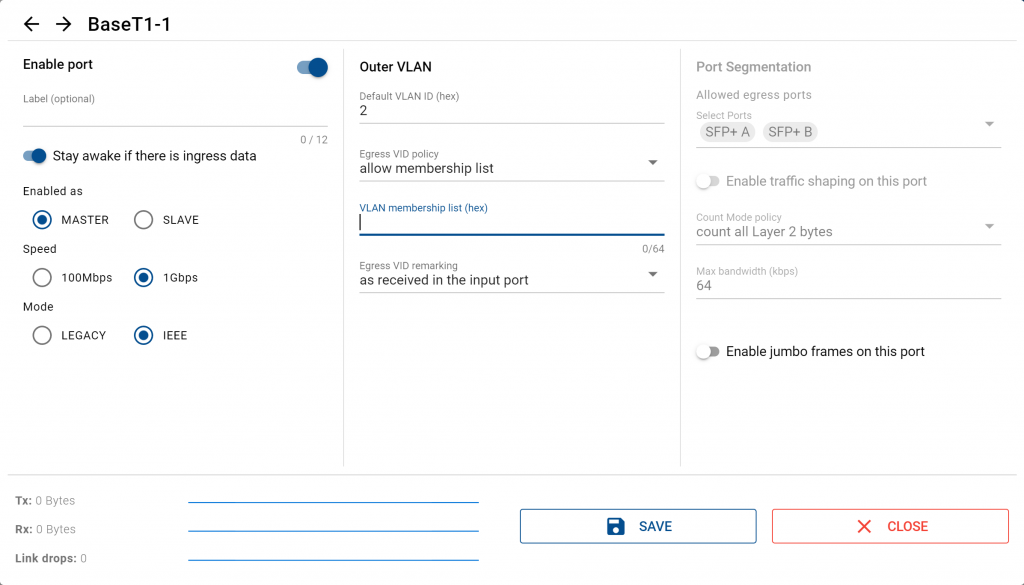

图2:Outer VLAN ID配置细节
请注意:
-
double tagging模式不能同时标记innerVLAN和outerVLAN;
-
double tagging模式只标记outerVLAN,独立于innerVLAN tags,在任何情况下都不会触发innerVLAN;
-
一般来讲:一帧只能携带innerVLAN (ethertype 0x8100)或outerVLAN (ethertype 0x88A8),当然也可以携带两个VLAN tags;
-
innerVLAN tag和outerVLAN tag的顺序总是这样:
Q3: HK-TE-200x系列交换机有哪些优势?
HK-TE-200x系列是百兆/千兆车载以太网交换机,支持增强型以太网交换机 (EES) MATEnet 接口,具有强大 AVB/TSN 功能,允许用户通过 SFP+ 连接器连接多达 8 个千兆以太网端口和 2 个 1Gb/10Gb端口,可用于实现VLAN、端口镜像、路由转发或过滤等功能,是车载以太网网关的后继产品。
主要优势:
-
多个千兆以太网端口,支持MACSEC功能
-
轻松实现对数据流的过滤和控制、为用例配置设备
-
具有强大的定制可能性
-
提供唤醒和睡眠功能
结语
通过本文的学习,相信您已经对HK-TE-200x系列交换机中的VLAN配置有了更深入的了解。希望这些知识和技巧能够帮助您在实际应用中更加得心应手,优化您的网络架构,提升网络性能。在接下来的虹科干货系列中,我们还将分享关于EES中的端口镜像和VLAN入/出口规则的相关内容,敬请期待下一期的精彩内容!
如有任何技术疑问或需求,欢迎联系虹科智能互联技术工程师,我们将随时为您提供专业帮助。
TEL:13600024397
了解更多车载以太网解决方案和技术案例:https://www.intelnect.com/automotive-ethernet/
