通过👉 虹科CAN总线网关 处理CAN/CAN FD报文并控制输出数字信号(0或1),能够实现远程控制、状态监测、系统集成、自动化控制和故障诊断等关键功能。这种集成方案为各种应用场景提供了极大的便利和支持,有助于推动系统的智能化和自动化,同时提升生产效率和运行安全性。

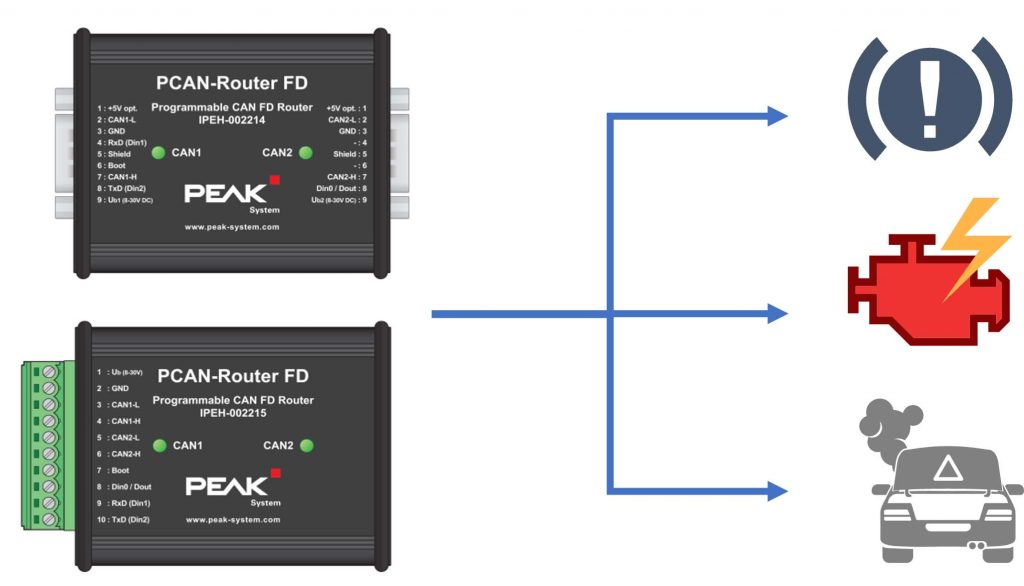

应用场景1 :远程控制与系统集成
通过虹科CAN总线网关处理CAN报文,可以实现远程控制设备的功能。当接收到特定的CAN消息时,网关可以根据预设逻辑控制输出数字信号,从而实现对远程设备的控制,如开关控制、灯光控制等。
虹科CAN总线网关用于处理来自CAN/CAN FD总线的报文,并控制数字输出信号以实现远程控制和状态监测,该方案能够实现数据解析、逻辑处理和数字输出控制。
实现步骤
■ 通过CAN接口接收来自CAN/CAN FD总线的报文数据
■ 对接收到的报文进行解析,提取出需要的控制信息和数据字段
■ 根据预设的逻辑规则和条件,处理解析后的数据,确定数字输出信号的控制状态
■ 控制数字输出模块,发送适当的信号以控制外部设备,如开关、电机或灯光等
■ 监测数字输出的状态,并根据需要将反馈信息发送至外部设备,以实现双向通信和状态监测
应用场景2 :状态监测与故障诊断
监测CAN总线上传输的数据,并根据特定条件控制输出信号。例如,当接收到某种状态或警报信息时,虹科CAN总线网关可触发输出数字信号以通知系统或操作员,通过监测报文和输出数字信号,可以实现系统的故障诊断和状态监测。
虹科CAN总线网关可以根据接收到的数据判断系统运行状态,并触发相应的数字信号以通知操作员或系统进行故障排查。

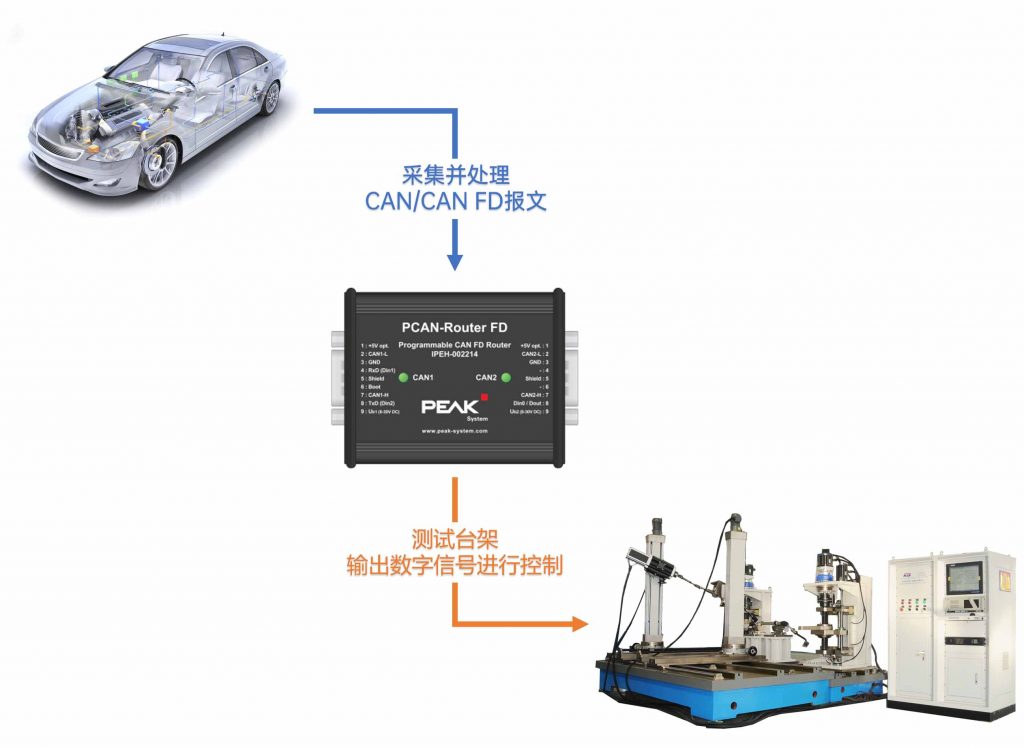

应用场景3 :自动化控制
虹科CAN总线网关处理CAN/CANFD报文并控制输出数字信号,可以用于自动化控制系统中。
在设备检查过程中,NFC模块会在上电后自动发送通信报文。如果在3秒内没有检测到刷卡或唤醒信号,报文发送将自动终止。一旦检测到刷卡动作,系统将立即响应并发送522报文。随后,根据判定结果,系统会输出OK/NG信号,控制5V至0V的开关量,实现低电平信号的输出。
本方案的创新之处在于设计了对应的下拉电路,确保能够完全驱动光耦设备,从而提高了信号传输的稳定性和整体系统的可靠性。
随着虹科CAN/CAN FD通信与数字信号控制一体化方案的推出,汽车电子和工业自动化的世界变得更加紧密和智能。想象一下,未来的工厂和车辆能够通过更智能的通信和控制,实现更流畅的操作和更少的故障。这不仅仅是技术的进步,更是我们对更高效、更安全工作环境的承诺。更多相关信息,欢迎咨询虹科工作人员。
