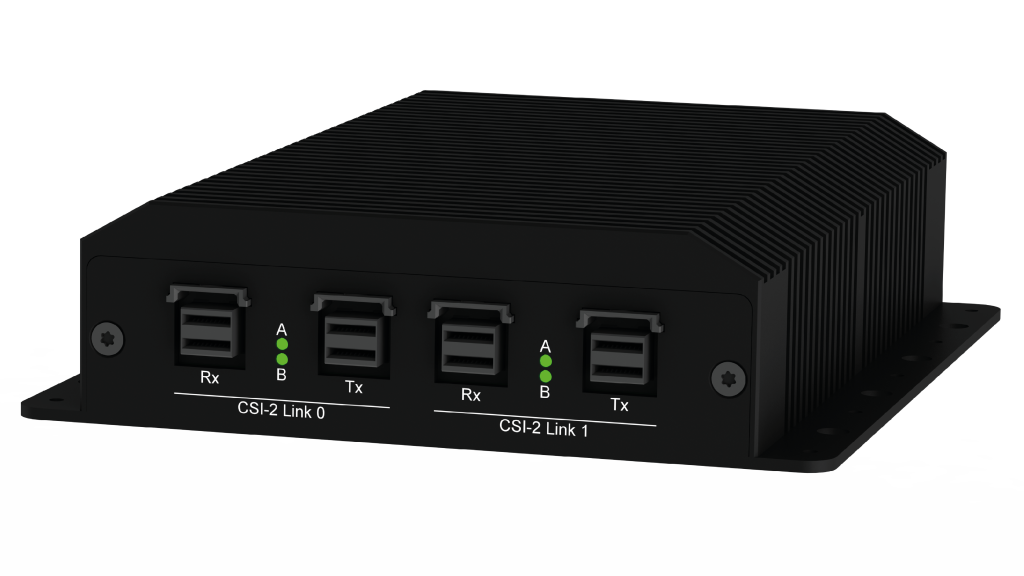

MDILink CSI-2
车辆数据采集
数据接口与转换器
在 ADAS/AD 环境中,当您想要将原始数据与摄像头、雷达或激光雷达等传感器分离时,总是会使用测量数据转换器。
借助 MDILink,您可以获得一个 SerDes 测量数据转换器,它允许从开发阶段和验证结果顺利过渡到批量生产。
测量数据接口提供到 10Gbit 以太网的转换以及 TAP 模式下原始数据流的透明解耦。
除了传感器控制之外,I²C 反向通道通信还可以实现具有触发功能的相机、雷达或激光雷达的精确时间同步。因此,创建了具有精确定时记录的完美环境图像。
传感器数据可以轻松传输并随后在数据记录平台中进行分析,也可以集成到其他 AVETO Toolbox 模块中。
其模块化的概念,可以轻松灵活地适应不同的接口。此外,虹科很乐意为您对所选传感器芯片进行物理适配。
为什么选择CSI-2?
CSI-2 接口通常与摄像头传感器一起使用,为传感器和 ECU 评估提供直接接口。通过 CSI-2 建立了与 ECU 的直接连接,因此图像数据可以通过总线系统无迂回地传输。
MDILink FPDLink III 支持 TSN IEEE1588 802.1AS-2020 标准,可在车辆中实现高精度时间同步和时间戳。因此,我们实现了从 ECU 准确可靠地传输高带宽,同时始终保持数据完整性。借助 10Gbit 以太网,我们可以确保安全传输而不会丢失数据 – 即使距离更长。
产品亮点
技术规格
订货型号
产品资料
产品亮点
- 2x CSI2 Link输入
- 2x CSI2 输出 (TAP 模式)
- 高性能SoC架构
- 1GB RAM, 64MB Flash
- 模块化概念,易于传感器适应
- 多达2个10GbE下载端口
- IEEE1588 802.1AS时间同步
- 坚固紧凑的外壳
- 用于第三方框架集成的API
- 1GbE MGNTport用于实现简单配置
- 内部构型空间
- I2C反向信道通信和日志记录
- 同轴电源(外部电源)
- 兼容AVETO记录仪
技术规格
环境规格
- 工作温度:-20 ~ 70℃
- 非工作状态:-40 ~ 85°C
- 湿度:10% ~ 90%
机械尺寸
- 长x宽x高[mm]: 159.7×140 x38
- IP20 (取决于连接器)
连接器规格
- M12以太网连接器用于1GbE / 10GbE
- M12 MDILink电源连接器,PoC电源CSI2
- iPass+ HD内部R/A连接器
电源
- 8V ~ 32V, 6.5V crank-safe
- 功耗类型。15W,最大25W
- 外部电源(点火)控制
订货型号
品名 | 型号 | 描述 |
MDILink QX035-1CCT1CCT-2
| HK-B21671-MDI-001-0004
| MDILink用于直接在传感器上无损和时间同步解耦传感器原始数据 4通道MDILink CSI2, 2个10Gb以太网端口用于数据记录 |
