特性与优势
技术规格
| 通用规格参数 | |
|---|---|

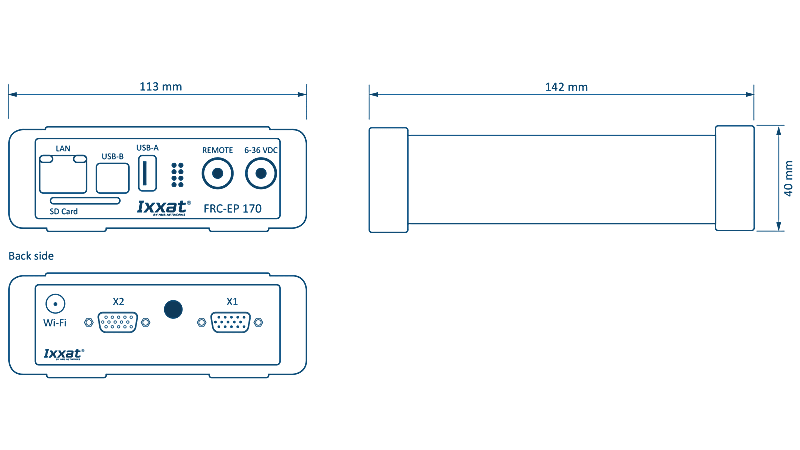

| 净宽度 | 113mm |
| 净高度 | 142mm |
| 净厚度 | 40mm |
| 净重 | 920g |
| 包装重量 | 920g |
| 工作温度下限 | -40℃ |
| 工作温度上限 | 80℃ |
| 存储温度下限 | -40℃ |
| 存储温度上限 | 85℃ |
| 相对湿度 | 10%~95%，非凝结环境 |
| 额定供电电压下的工作电流 | 320mA（12V DC） |
| 输入电压 | 6V~36V DC |
| 电源连接器 | 3 针式 |
| 配置说明 | Linux 平台，可独立运行 通过电脑端 ACT 软件 + USB 连接创建并下载配置文件 |
| 供货范围 | FRC-EP170 设备 用户手册 电源线（2 m，3 针 Binder 插座转 3 个 4mm香蕉插头） USB 2.0 数据线（2m，A 型转迷你 B 型） 网关与 RBS 运行许可 可下载高级配置工具ACT软件 |
| 安装方式 | 面板安装 |
| 外壳材料 | 铝合金 |
| 物理特性 | |
|---|---|
| 参数名称 | 参数值 |

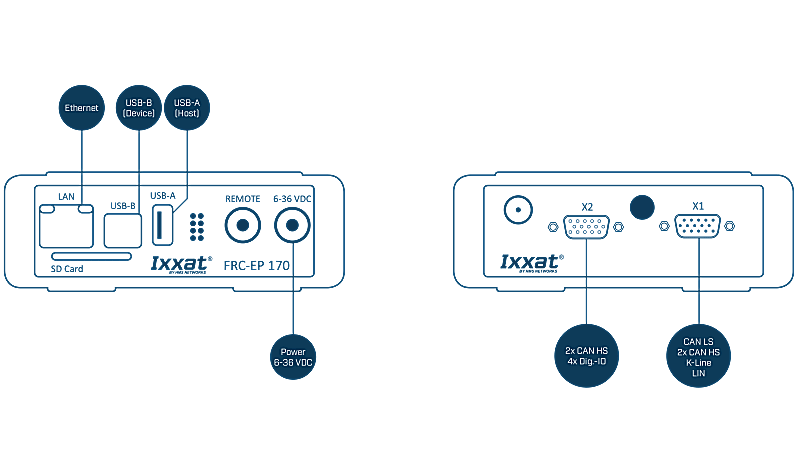

连接器 / I/O接口 | 1 个 RJ45 以太网连接器 1 个 USB B 型接口 1 个 USB A 型接口 1 个 SD 卡卡槽 1 个 7 针面板式母头连接器（远程 / 调试） 1 个 3 针面板式公头连接器（供电） 1 个高密度 D-Sub 15 针公头连接器 1 个高密度 D-Sub 15 针母头连接器 1 个 RP-SMA 母头连接器（无线 WiFi / 天线） |
| 内置电池 | 无 |
| CAN总线特性 | |
| CAN 工作模式 | 高速 CAN (ISO 11898-2), 低速 CAN (ISO 11898-3) |
| CAN 收发器 | TI SN65HVD251 |
| CAN FD总线特性 | |
| CAN FD 收发器 | TCAN334GDCN |
| LIN总线特性 | |
| LIN 收发器 | TJA1020 |
| 设备标识与状态信息 | |
|---|---|
| 物料号 / 产品型号 | 1.13.0142.01002 |
| 继任型号 | 1.13.0094.10107、1.13.0094.10507、1.13.0094.10407 |
| 产品认证与执行标准 | |
| IP 防护等级 | IP42 |
| CE | 符合 |
| WEEE分类 | 信息技术和电信设备620 mA |
配套软件

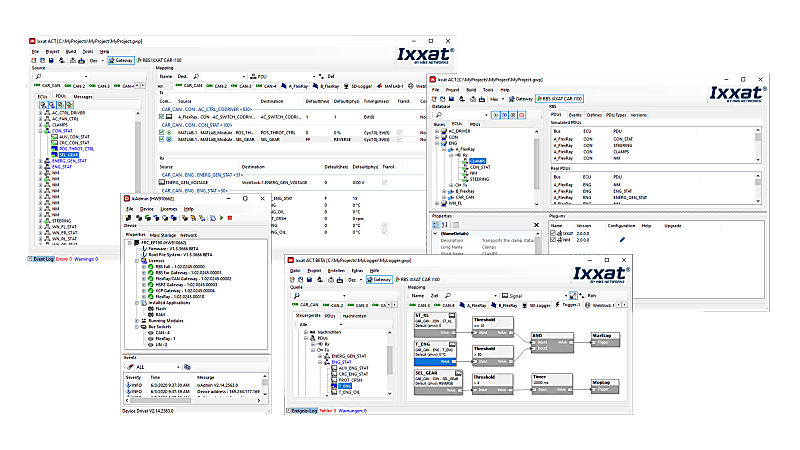

FRC系列提供多种配置管理方案。虹科推出的 ACT（高级配置工具）软件是一款基于 Windows 系统的易用工具，支持用户通过拖拽操作完成设备配置，绝大多数使用场景均可通过免费版 ACT 实现。
- 仪表盘 用户可通过 IP 地址和网页浏览器访问仪表盘，实现以下功能：监控 Mobilizer 设备及所连总线系统的运行状态、选择各类基础配置并下载至设备、实现数据可视化。

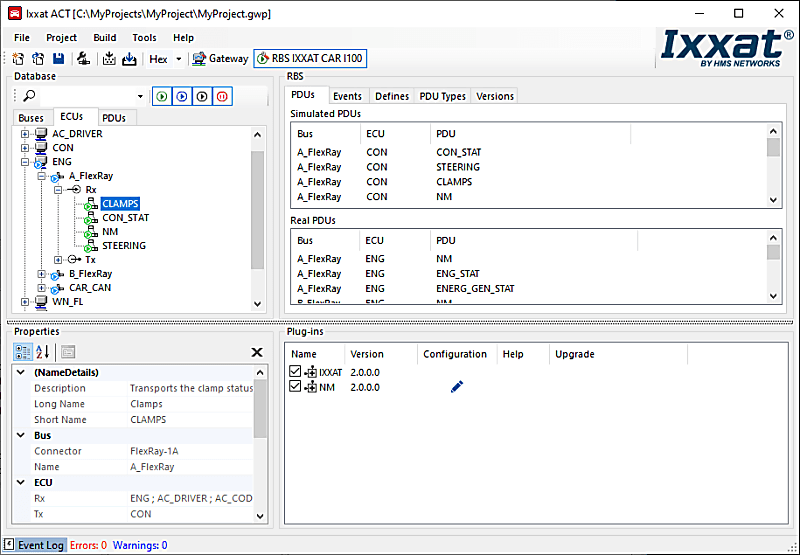

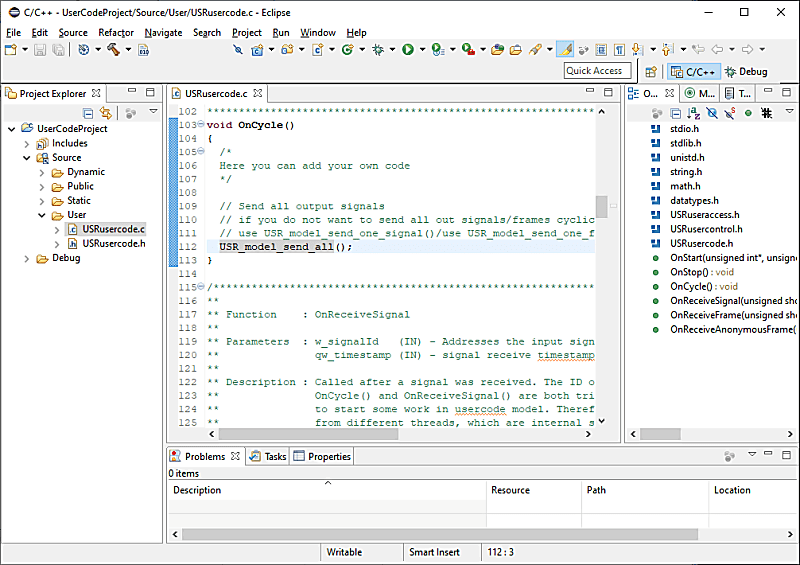

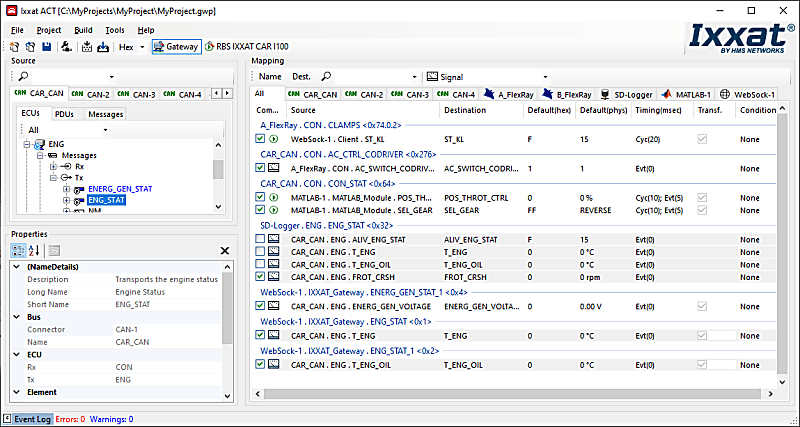

- ACT 工具 这款工程工具基于 Windows 系统开发，可通过拖拽操作轻松创建设备配置，同时提供进阶配置功能（例如单信号转发、报文 ID 与内容修改）。
- IxAdmin 管理工具 IxAdmin 内置在 ACT 工具中，可实现各类基础配置的选择、启停与下载，同时支持波特率参数修改、固件升级，以及所连设备的管理。
