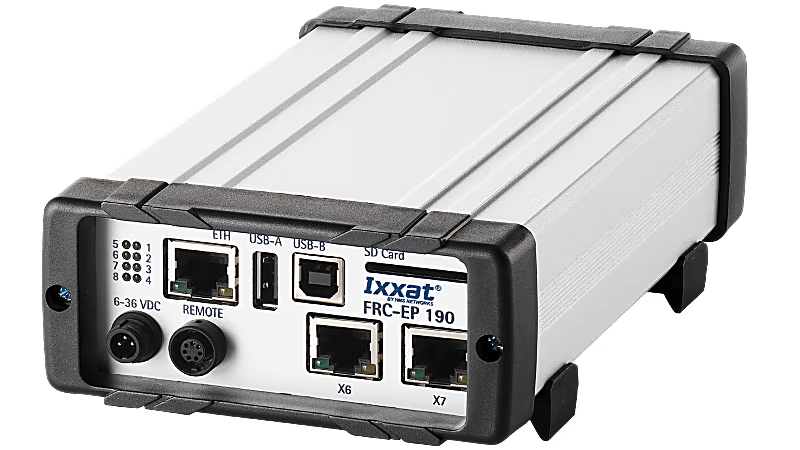

FRC-EP190 Max EtherCAT
特点和优势
CE：是
WEEE类别：IT和电信设备
催化 裂化：是
防护等级 IP：IP42
交付内容：FRC-EP190 设备、用户手册、电源电缆（2米，3 针 Binder 插座到 3 x 4 毫米香蕉插头）、USB 2.0 电缆（2米，A 型到 Mini B 型）、以太网电缆 （2米）、网关和 RBS 的运行时许可证，可下载：高级配置工具 （ACT）
净宽 （mm）：110 mm
净高 （mm）：180 mm
净深 （mm）：50 mm
净重 （g）：890 g
包装宽度 （mm）：20 mm
包装高度 （mm）：7 mm
填充深度 （mm）：28 mm
包装重量 （g）：1113 g
安装：Panel mount
Vcc 标称值时的电流消耗类型值 （mA）：420 mA (12 V DC)
输入电压 （V）：6 V to 36 V DC
电源连接器：3-pole
隔离：FRC-EP190具有四个界面岛(X1, X2, X3, X4)，每个岛都是电隔离的。在每个岛内，CAN FD、CAN高速、数字I/O和LIN接口相互连接。电缆的屏蔽和/或D-Sub连接器的金属环直接连接到外壳上。
工作温度 °C Min：-40 °C
工作温度 °C Max：80 °C
储存温度 °C min：-40 °C
储存温度 °C Max：85 °C
相对湿度：10%至95%，不冷凝
外壳材料：铝
包装材料：硬纸板
配置：FRC-EP190是一个Linux平台，能够在没有任何连接PC的情况下独立工作。对于独立功能，需要配置，可以通过基于PC的汽车配置工具（ACT）和USB连接创建并下载到设备。
LIN收发器：TJA1020
CAN模式：CAN高速（ISO 11898-2），CAN低速（ISO 11898-3）
CAN收发器：TI SN65HVD251
CAN FD收发器：TI SN65HVD251
连接器/输入/输出：3 x RJ45 接口（1 x 以太网，2 x 现场总线），1 x USB B 型接口，1 x USB A 型接口，1 x SD 卡插槽，1 x 7 针 Binder 母头面板安装连接器（远程/调试），1 x 3 针 Binder 公头面板安装连接器（电源），4 x D-Sub 9 公头连接器，1 x D-Sub HD15 公头连接器
包含电池：否

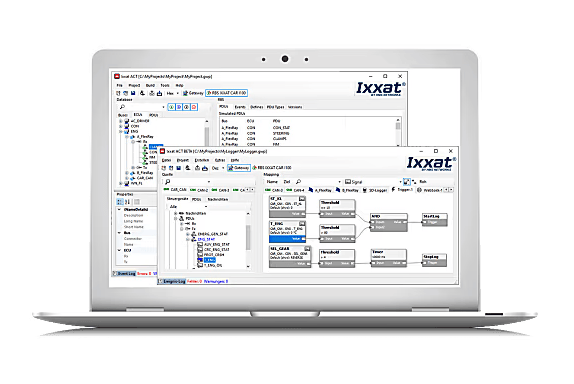

ACT高级配置工具
高级配置工具（ACT）是一个功能强大且易于使用的PC软件包，适用于Windows 10和11版本。该工具用于为CANnector和FRC-EP设备创建配置，包括休息总线模拟（RBS）功能。在创建了这样的配置后，它被下载到设备上并在那里独立执行。
- 多功能汽车测试：通过FRC-EP和CANnector硬件集成，为总线系统和设备提供复杂的测试。
- 自定义代码集成：支持为定制的测试方案实现特定于用户的代码。
- 具有数据记录功能，增强了诊断能力。
- 高性价比的测试系统：提供具有广泛功能范围的低成本、高性能测试系统设置。
- 信号操纵：包括广泛的信号操作功能，用于全面的测试和诊断。
- 高级模拟：通过 Matlab/Simulink 支持复杂的残差总线仿真和网关应用。
- 全面的接口支持：包括用于 CAN、CAN FD、FlexRay、LIN、EtherCAT 和汽车以太网的接口。
- HTML5 数据可视化：允许在平板电脑和智能手机上实现强大的数据可视化，以便于分析。
- 电子控制单元的测试环境：ACT标准版本为独立电子控制单元（ECU）测试提供了一个易于配置的环境。
