虹科PSI5传感器编程应用：汽车可靠数据传输的实现方案

一、PSI5协议是什么？

PSI5（Peripheral Sensor Interface 5）是汽车/工业领域专用的串行通信协议，专注于安全相关传感器与ECU之间的短距离同步数据传输。其核心优势并非简单的硬件连接，而是通过标准化编程实现传感器与控制器的「高效对话」。

关键特性

• 抗干扰能力强：适配高温、振动、电磁干扰等恶劣工况

• 同步精准：保障多传感器数据传输的时间一致性

• 支持多从机：可同时连接多个传感器，简化硬件布局

• ISO 26262安全合规：满足汽车安全相关应用的严苛要求

二、PSI5用于哪些场景？

作为「传感器专属总线」，PSI5的应用贯穿汽车核心系统及特殊工业场景，覆盖关键安全与控制环节：

1、汽车安全系统（核心应用）

• 转向角传感器：为EPS电动助力转向系统提供精准角度数据

• 加速度传感器：支撑ESP车身稳定系统的实时状态采集

• 压力传感器：监测制动系统压力，保障制动安全

2、汽车动力总成系统

• 曲轴位置传感器：精准控制发动机点火时机

• 凸轮轴位置传感器：实现燃油喷射的精细化调控

• 变速箱转速传感器：匹配换挡逻辑，提升传动效率

3、汽车底盘系统

• 胎压监测传感器：商用车胎压实时监测，预防爆胎风险

• 底盘姿态传感器：反馈行驶稳定性状态，优化底盘控制策略

4、其他特殊场景

• 工程机械：液压安全传感器的数据可靠传输

• 特种车辆：状态监测传感器（兼容汽车级抗干扰要求）

虹科PSI5传感器

• 提供USB 2.0接口以及用于控制单元和传感器的连接接口

• 通过外部插头电源装置供电

• 与Windows-10+11，Microsoft .NET Framework 2.0， Linux（仅 API，无 GUI）系统兼容

• 支持以3Ms/s的速度记录PSI5电压和电流

• 支持以.csv文件（Excel）和 .tdms文件（NI）格式导出数据

• 标准化波特率为125/189 kbit/s，单个波特率为80-250 kbit/s

• 支持符合PSI5规范的所有工作模式

三、虹科PSI5传感器诊断模式编程实现

虹科PSI5传感器的诊断模式需通过制造商定义的特定逻辑激活（未标准化），如果要将传感器设置为诊断模式，则需提供制造商定义的寻址范围内的数据。

诊断模式通过ECU发送给传感器的特定数据序列激活，以具体型号PSI5-P10P-500-3L传感器为例（NXP-MMA52xxKW系列），以下是实现过程：

ECU模式初始化

选择ECU模式为power，开始测量。

编程模式参数配置（核心环节）

进入ECU数据模式编辑器，首先需要正确设置延迟和数值。

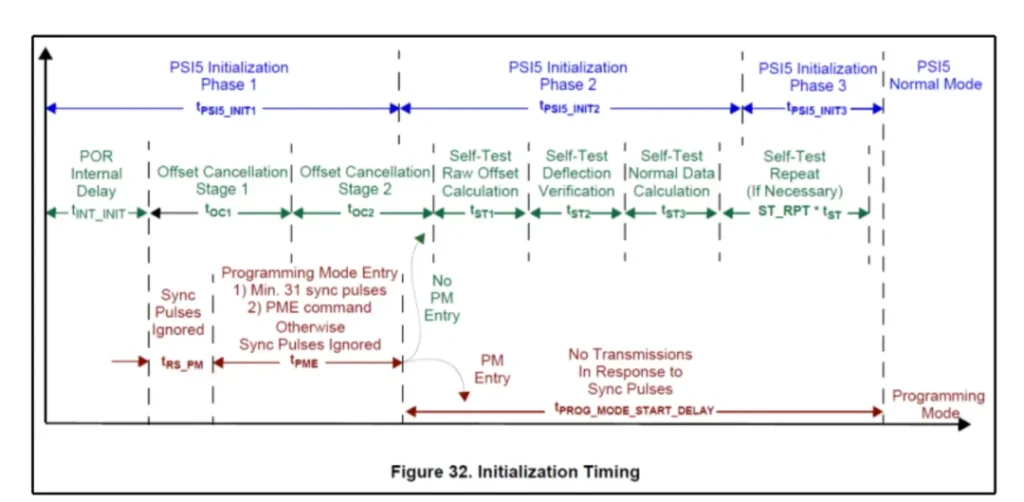

延迟设置：可以在虹科PSI5传感器数据手册的示意图中找到延迟值的设定方式。如下示意图显示延迟必须至少为31个同步脉冲长度，31对应的十六进制为0x1f，因此，在延迟字段输入0x1f。

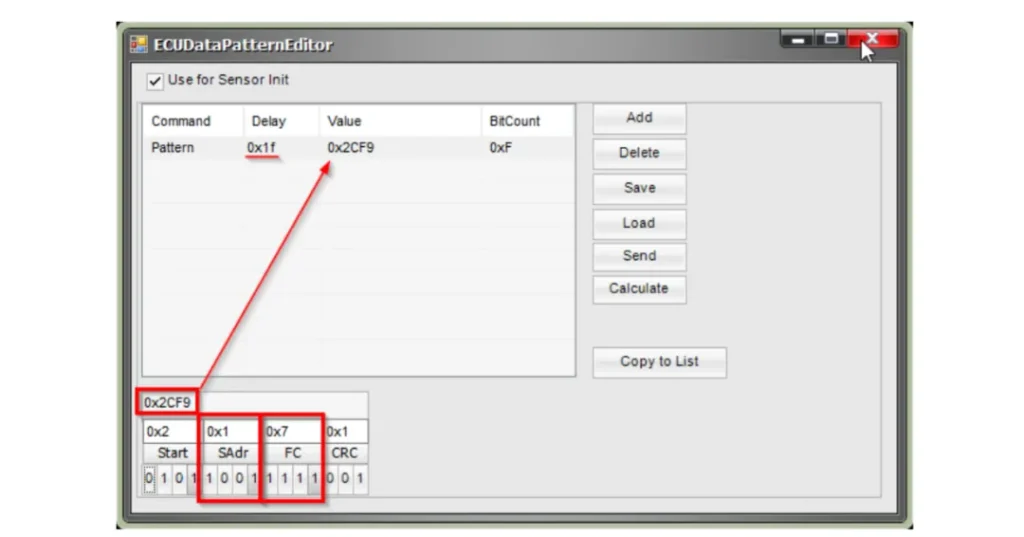

数值转换与填入：一般参数值都会以十六进制列出，需转换为十进制值。（此处，SAdr的十进制值为1，FC的十进制值为7），在ECU模式编辑器中填入对应内容，最终数值0x2CF9（含CRC、SAdr、FC等核心字段）。

关键参数计算：要进入编程模式，必须读取数据表中POR Internal Delay（上电复位内部延迟）和Sync Pulses Ignored（忽略的同步脉冲数），二者相加即为核心延迟基准。

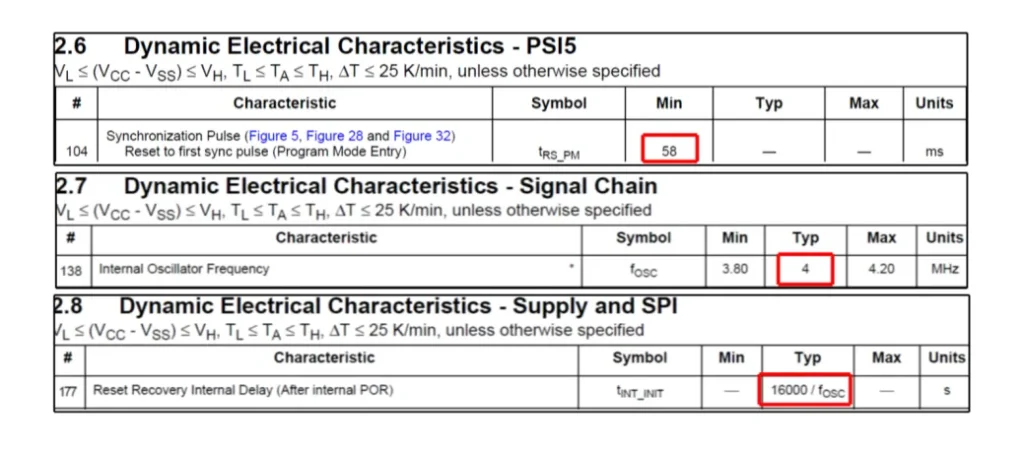

具体参数验证：该演示中，虹科PSI5传感器指定的同步脉冲至少为58ms；传感器内部振荡器频率fosc为4MHz，换算后为0.00025ms。

结合数据表中Reset Recovery Internal Delay（tINT_INIT）=16000/fosc的计算公式，可进一步核算内部延迟，最终总延迟为62ms。

帧格式选择与配置

虹科PSI5设备支持两种命令格式，适配不同诊断需求。

短帧：无数据传输，仅执行特定指令（适用于简单诊断操作），格式包含起始位、传感器地址、功能码、CRC；

长帧：支持寄存器读写的数据传输（适用于复杂诊断配置），在短帧基础上增加寄存器地址与数据字段。

诊断模式指令自定义

在诊断模式下自主设置长帧指令，示例配置（基于虹科传感器规范）：SAdr=0x1、FC=0x3、RAdr=0xA、Data=0xF、CRC=0xB3AB3F7，完成指令添加与保存。

日志验证与执行

通过虹科PSI5设备的Bidir Logging（双向日志）功能，查看所有配置命令的时间戳、帧类型、响应数据，点击对应命令即可执行诊断操作，验证虹科PSI5-P10P-500-3L传感器是否正常进入诊断模式。

结语

虹科PSI5传感器基于「抗干扰强 + 同步精准 + 安全合规 + 多从机支持」的核心特性，成为汽车/工业领域传感器数据传输的可靠选择。其编程实现的核心在于「遵循虹科传感器手册规范 + 精准参数配置」，无需复杂硬件改造，即可通过软件逻辑实现与ECU的高效协同，为恶劣工况下的设备安全运行提供底层技术支撑。

无论是汽车安全系统的关键数据采集，还是工程机械的状态监测，虹科PSI5传感器都以专业、可靠、易用的特点，成为传感器与控制器通信的优选方案。
