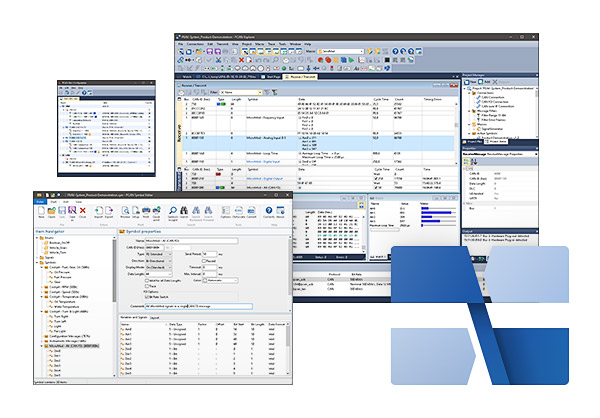

虹科PCAN-Explorer 7总线分析软件

虹科PCAN-Explorer 7 —— “CAN” 见不凡

专业级CAN/CAN FD/CAN XL总线分析软件

即将发布的新一代PCAN-Explorer软件——PCAN-Explorer 7将携一系列创新功能重磅亮相！PCAN-Explorer 7将有效简化CAN总线相关的工作流程，让您的日常工作更加高效、直观、便捷。新版软件不仅兼容最新CAN总线标准——CAN XL与J1939 FD，还支持通过Python脚本处理任务，助您轻松探索CAN总线技术的未来。

技术特性与功能亮点

支持标准CAN XL协议

CAN XL 是下一代CAN总线技术。其与传统高速CAN节点一样，使用两根信号传输线，并可向下兼容CAN FD与CAN CC（经典CAN）设备。该技术支持最高20 Mbit/s的数据传输速率，且单帧报文有效负载显著提升至2048字节。此外，CAN XL预定义的结构元素可向其他XL节点发出特定数据类型的信号，支持隧道传输、虚拟网络及协议扩展（如安全增强功能）。 PCAN-Explorer 7能够解析CAN XL报文帧的新型结构，并展示对应的数据块信息。

可加载多个报文解析文件

在PCAN-Explorer 6及更早版本的PCAN-Explore软件中，每个连接通道只能加载1个报文解析文件(.sym)（PEAK专属的CAN数据库格式）。在新设备集成到CAN网络时，必须将对应的CAN报文定义合并至现有的报文解析文件(.sym)中。如今，PCAN-Explorer 7可直接加载额外的报文解析文件(.sym) ，灵活地为连接通道配置CAN报文定义。该功能同样适用于第三方数据库文件，相关软件功能可通过 CANdb导入插件与AUTOSAR XML导入插件（以功能包形式提供）实现。

虹科PCAN XL入门套件

抢先体验新标准的必备方案

虹科PCAN-XL套件集成了适配最新CAN XL标准的软件和硬件，是快速入门CAN XL通信的理想选择。该套件具备成熟的工具、完备的功能特性及便捷的操作体验，为开发与测试工作提供了完美的解决方案。

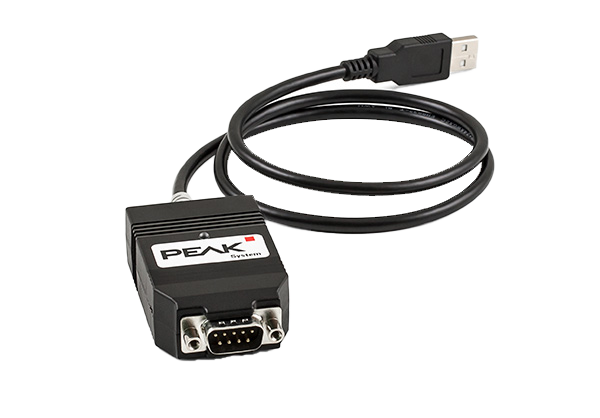

根据版本配置，该套件包含：1-2个PCAN-USB XL接口适配器、适用于Windows系统的PCAN-Basic编程接口以及PCAN-Explorer 7抢先体验版软件。

了解CAN XL总线技术

视频资源

技术文章

常见问题 FAQ

Q1：PCAN-Explorer 6 和 PCAN-Explorer 7 的主要区别是什么？

主要区别已在上述”新特性与功能亮点”部分进行说明。就使用体验而言，由于主用户界面结构并未改变，您在使用新版本时会感到非常熟悉。

Q2:PCAN-Explorer 6 的现有插件能否在 PCAN-Explorer 7 中使用？

不能。插件无法在 PCAN-Explorer 的主要版本之间迁移使用。新版插件的功能是基于 PCAN-Explorer 7 代码设计的。

Q3：能否在 PCAN-Explorer 7 中使用旧版 PCAN-Explorer 创建的项目？

可以。原则上，您可以直接在 PCAN-Explorer 7 中打开旧版PCAN-Explorer 创建的项目。但有两种情况不适用于 PCAN-Explorer 7：
1.旧版软件的 Line Writer 功能已不可用
2.由于架构已从 32 位变更为 64 位，回调库也无法运行。回调函数库 (.dll) 必须为 PCAN-Explorer 7 重新编译，以生成 64 位的 DLL 文件

Q4：如何安装PCAN-Explorer 7 ？

该软件（包括所有插件）会以一个单独的 Windows 安装程序(.exe)文件形式提供。您需要获取管理员权限以安装此软件。安装过程通常耗时不到两分钟。安装完成后，系统会提示您激活许可证。

Q5：PCAN-Explorer 6 中的哪些功能在PE7中不再提供？

PCAN-Explorer 7不再提供简易的 Line Writer 插件。请改用功能更强大的 Plotter 插件（需要单独的插件许可证）

Q6：为什么我在 PCAN-Explorer 7 中创建新的报文解析文件（.sym）时，无法插入"变量" ？

PCAN-Explorer 报文解析文件（.sym）文件格式不再通过”变量”来定义。因此，您需要分两步操作：首先定义”信号 “，然后在第二步中将这些”信号”插入到 CAN报文的定义中。
