HK-CoreTest

虹科车载总线测试软件

虹科HK-CoreTest是一款综合车载总线测试软件，主要用于汽车电子仿真与测试，支持CAN/CAN FD和车载以太网协议的监控、报文收发、诊断及数据库解析，可实现总线通信的全面分析与故障诊断。

HK-CoreTest 核心功能概览

HK-CoreTest 是一款汽车电子仿真与测试的综合工具，支持CAN （FD）、车载以太网等多种车载通信协议，可实现DBC等数据库解析，支持UDS诊断，兼容市场多个品牌的工具链，可连接、配置并控制所有的虹科硬件（虹科车载网络通讯测试主板、PCAN-USB/PCIe等系列、车载以太网工具等），具备汽车总线监控、仿真与诊断功能。

支持CAN/CAN FD、车载以太网（待上线）数据处理
支持DBC、ARXML（待上线）数据库
实现报文发送/监控/回放
总线统计/记录

车载以太网通信功能，UDS、DoIP诊断服务等功能

点击查看原图

HK-CoreTest 软件功能

创建新工程：用户可以从零开始搭建一个完整的测试环境，包括设置项目名称和存储路径、选择初始的硬件配置模板等。
导入现有工程：允许用户打开和继续之前保存的项目文件。这能完整恢复之前的工作状态，包括所有硬件配置、报文数据库、发送/接收设置等。
工程状态管理和监控：提供对整个项目运行状态的全局视角和集中控制。

TCP/UDP/SomeIP协议

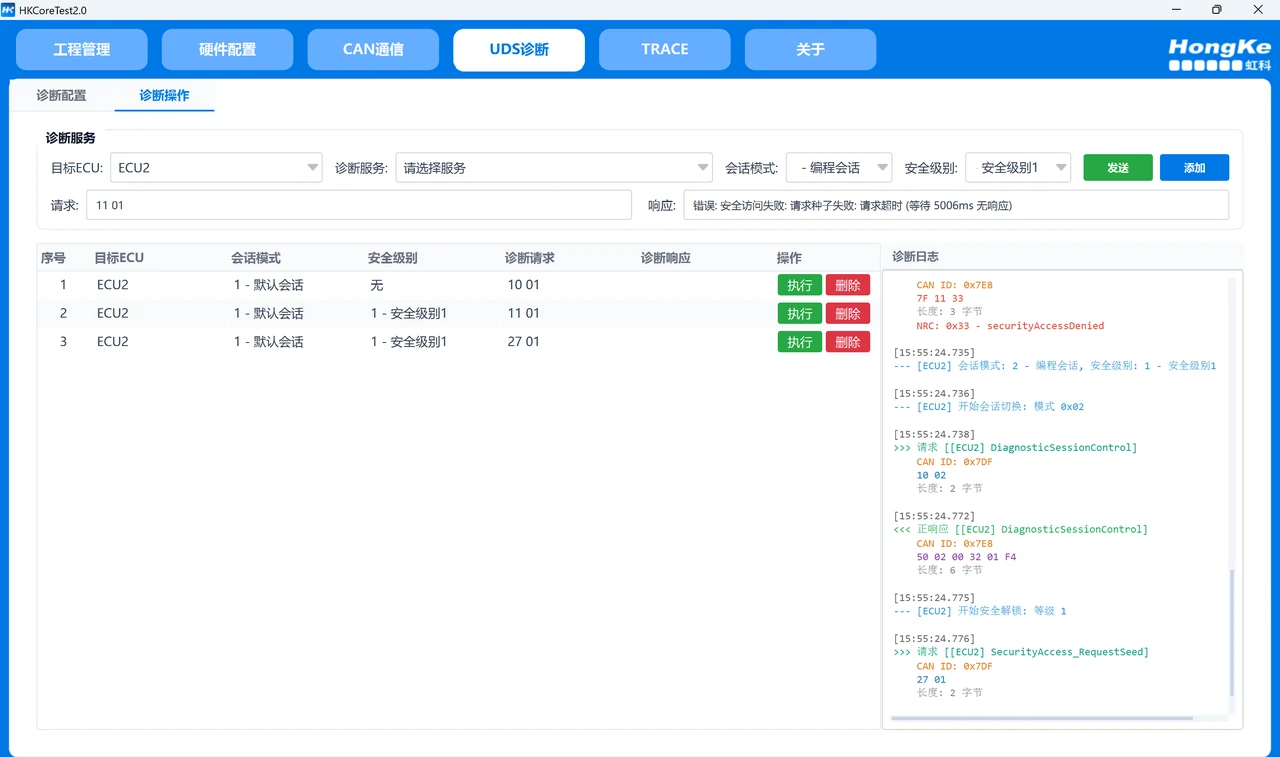

UDS协议
DoIP协议

硬件配置：支持CAN设备厂商和通道配置，支持标准CAN波特率（125K-1M）和CAN FD高速波特率（8M)
CAN报文发送：支持CAN和CAN FD报文发送，可配置发送周期、消息ID、数据内容等，用户可以模拟ECU（电子控制单元）向总线上主动发送报文
CAN报文接收：实时接收CAN总线上的报文，支持多种过滤模式，软件监听并解码总线上的所有活动，并以清晰、可读的形式展示（如时间戳、ID、数据、方向Rx/Tx、周期等）
报文录制：记录CAN总线通信数据，支持数据导出，将总线上的原始通信数据实时记录到文件中（如.asc, .blf等）。
报文回放：回放录制的CAN通信数据，将录制好的日志文件重新按照原始的时间顺序发送到总线上，模拟真实的网络环境。

支持DBC等汽车网络数据库文件解析：导入数据库后，软件能自动将十六进制的报文数据解析成具有名称和物理意义的信号值

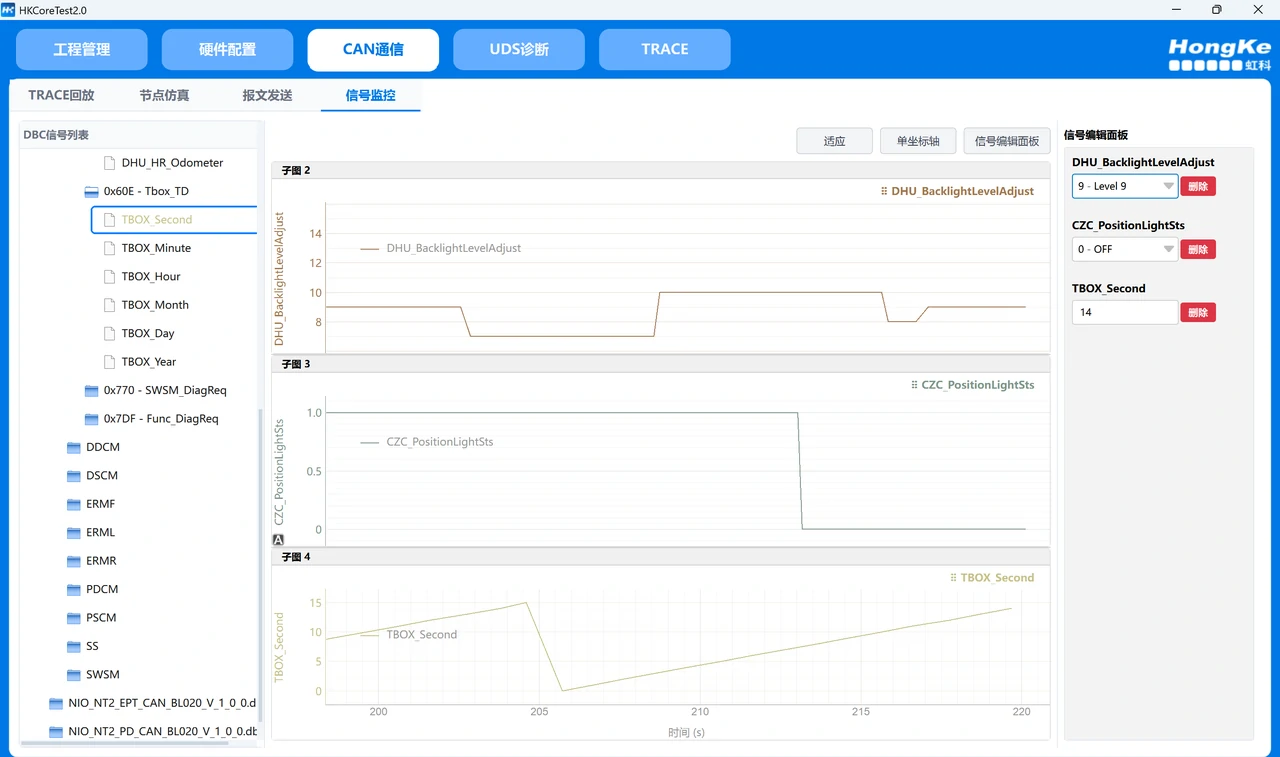

信号级别的数据编辑和显示：在发送报文时，用户可以直接修改某个信号的值，软件会自动根据数据库定义将该物理值转换为正确的二进制数据并填充到报文中。

HK-CoreTest 快速上手指南

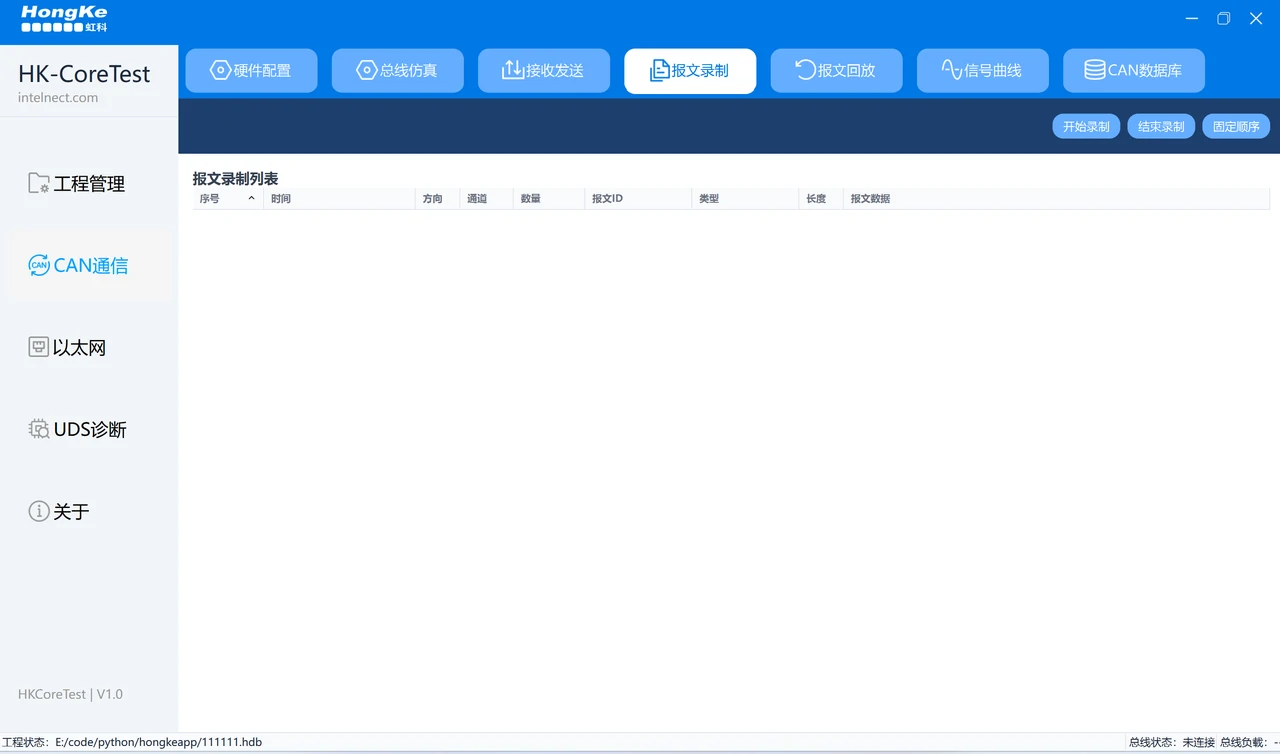

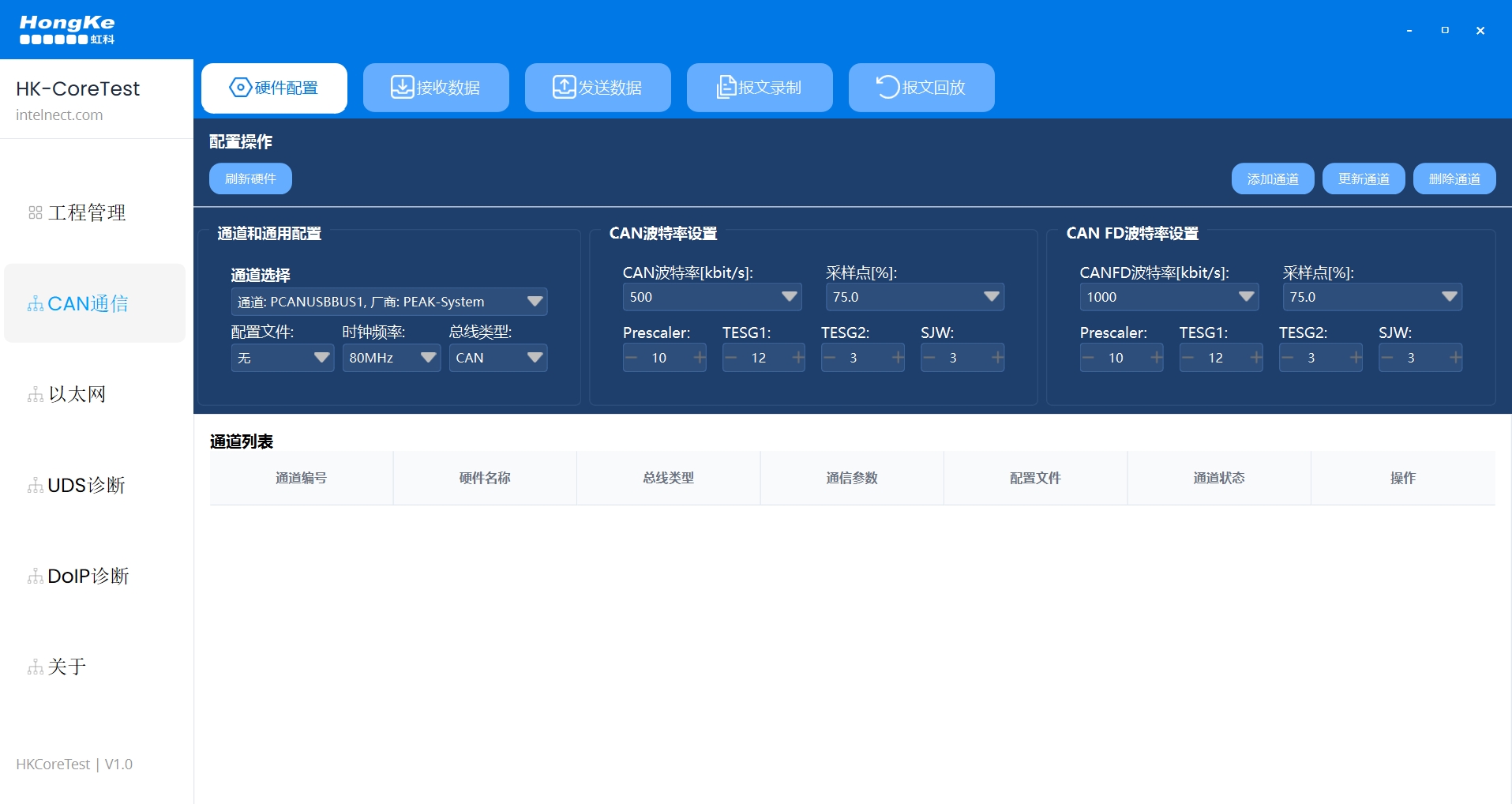

界面概览

（点击查看原图）

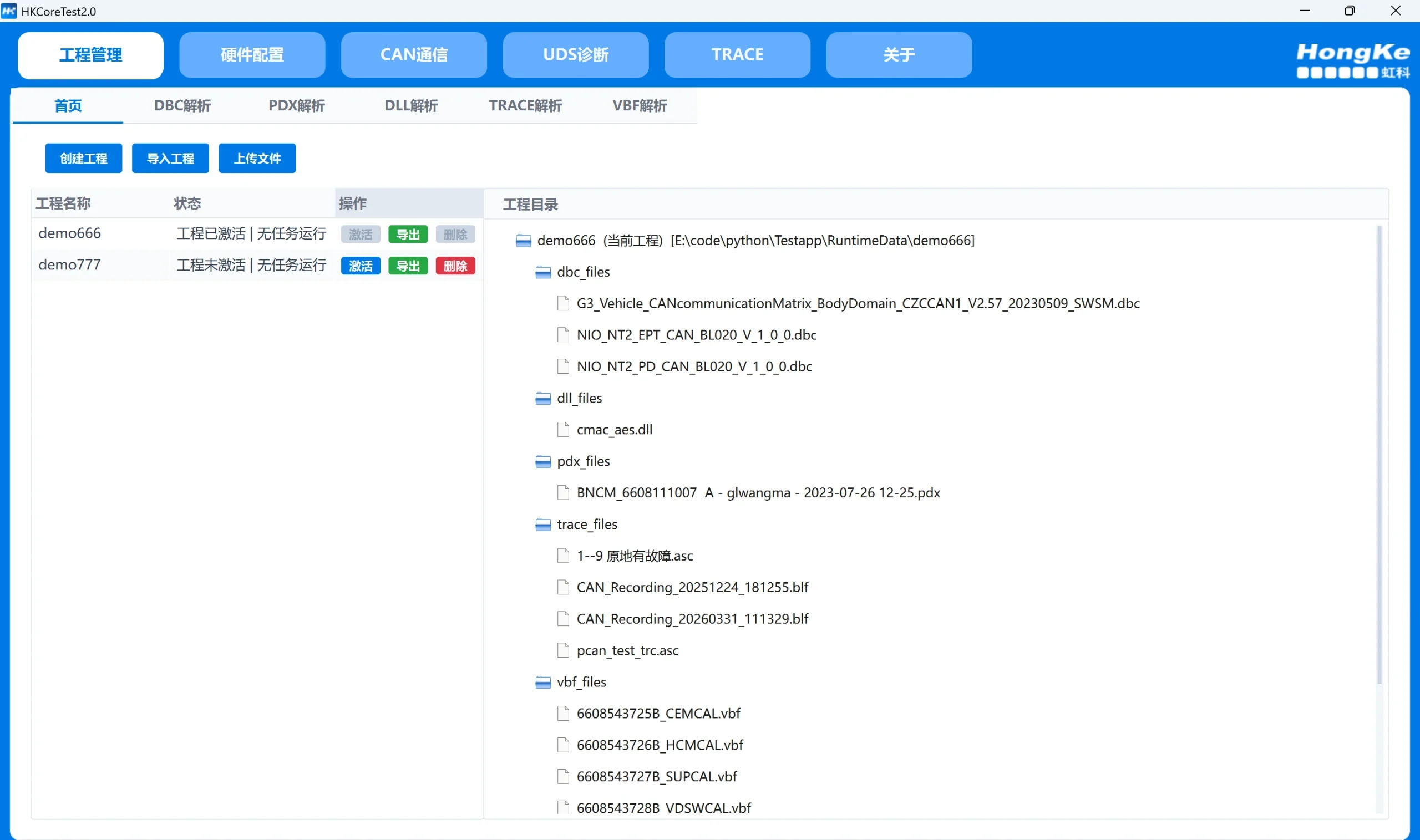

工程管理视图

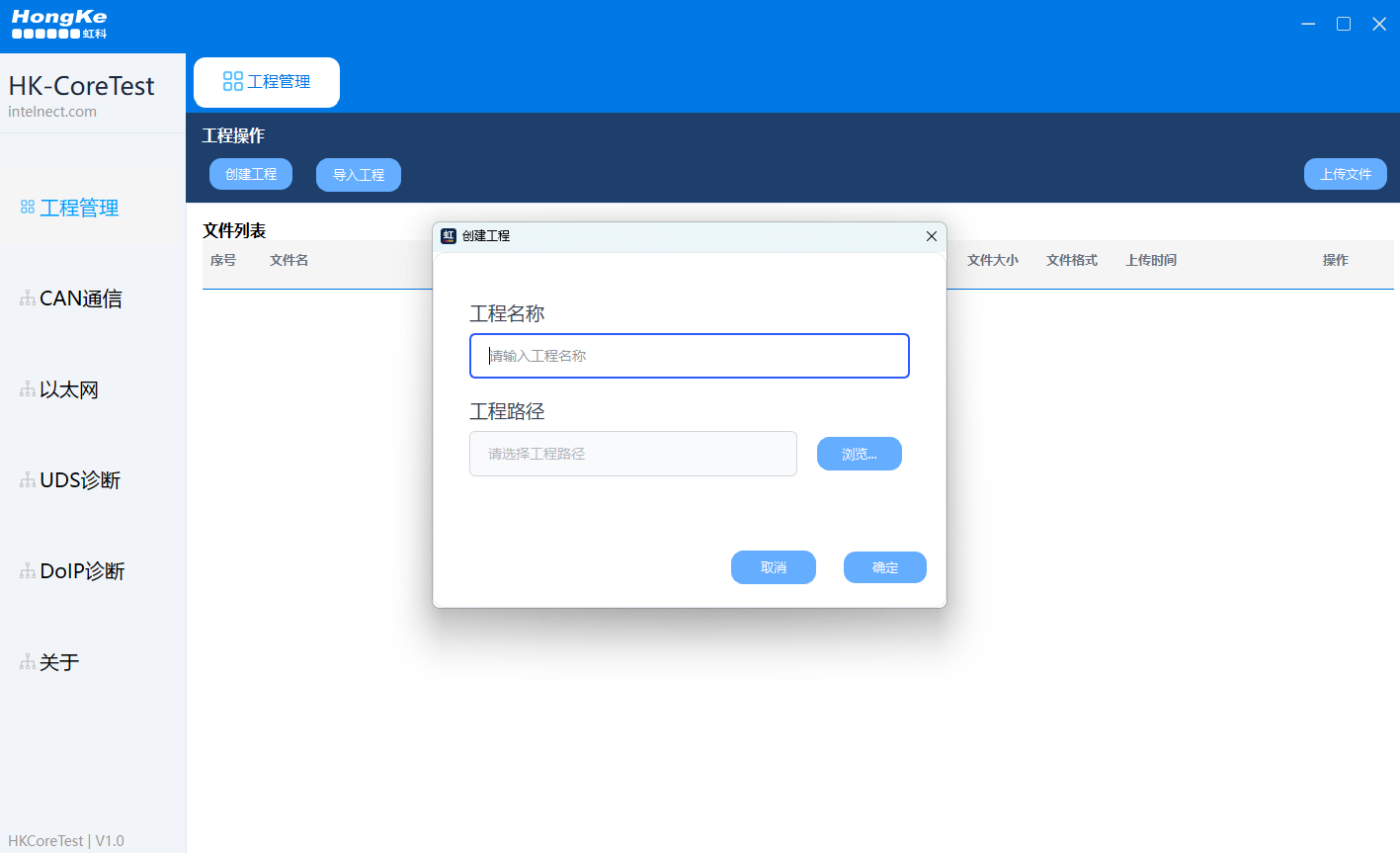

【新建工程】

（点击查看原图）

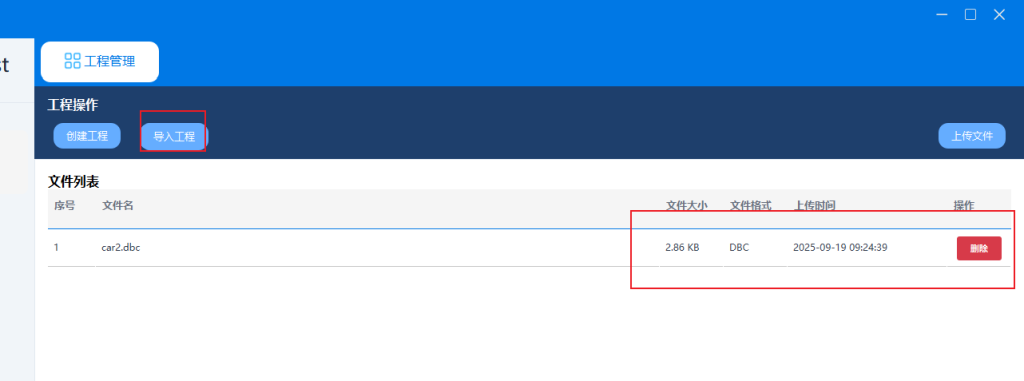

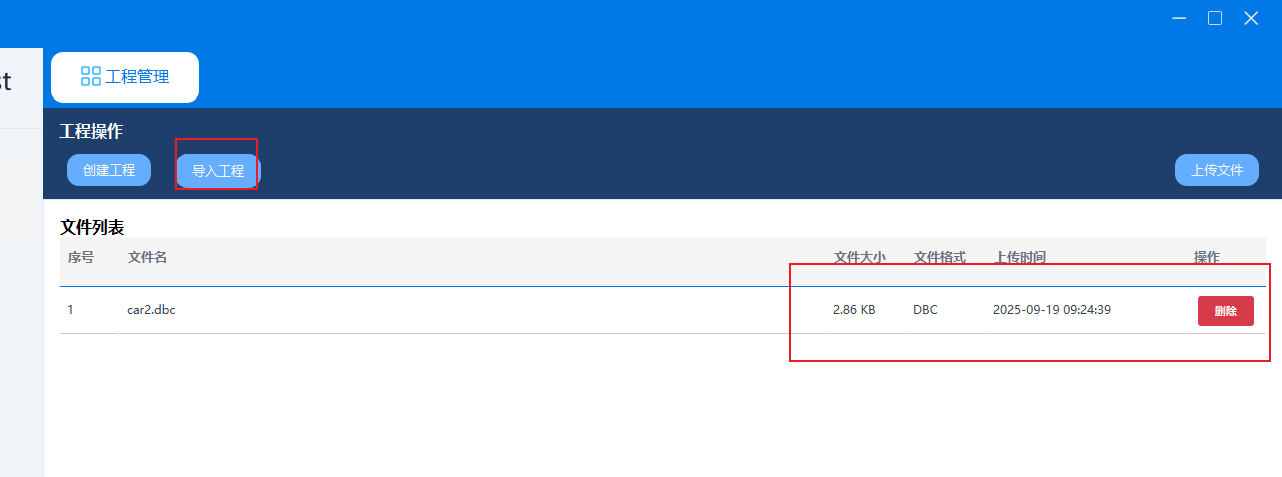

【导入工程】

（点击查看原图）

基本使用流程

在【工程管理】中创建或导入工程（使其他页面可用）
在【CAN通信】 →【硬件配置】完成设备连接与参数配置。
需要发送数据时，切到【发送数据】；需要接收数据时，切到【接收数据】。
根据需要进行【报文录制/回放】。

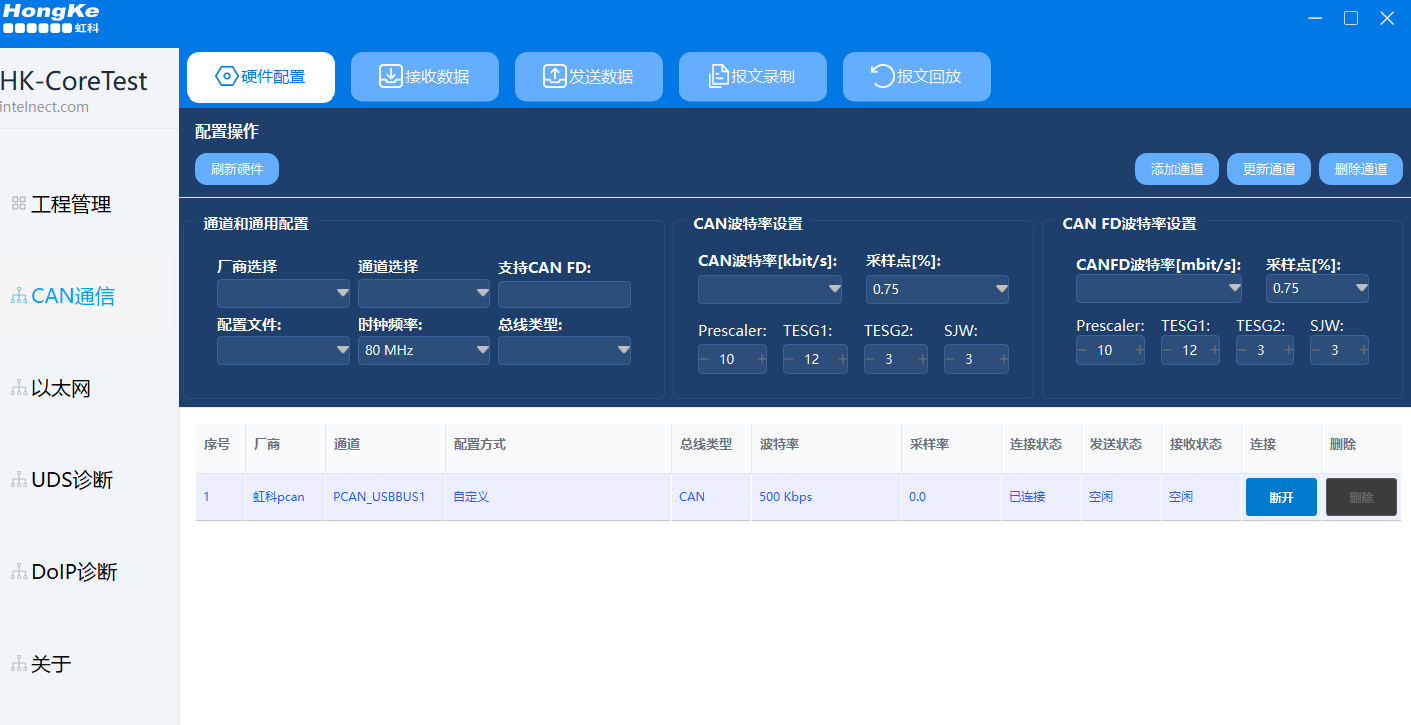

CAN 硬件配置

侧边栏【CAN通信】 → 顶部标签【硬件配置】

点击【刷新硬件】获取设备
厂商选择、通道选择：在【厂商选择/通道选择】下拉中选择对应设备与通道。
确认【支持 CAN FD】指示是否正确。
设置【配置文件】、【时钟频率】、【总线类型】、【侦听模式】（按实际硬件/需求）。
配置 CAN 波特率与采样点：设置 Prescaler、TESG1、TESG2、SJW。
若使用 CAN FD，同样设置 Data-Phase 的波特率与参数。
表格最后一列点击【连接】，成功后设备状态显示为“已连接”。

*提示：已连接状态下【删除】按钮会被禁用；如需删除，请先【断开】。

（点击查看原图）

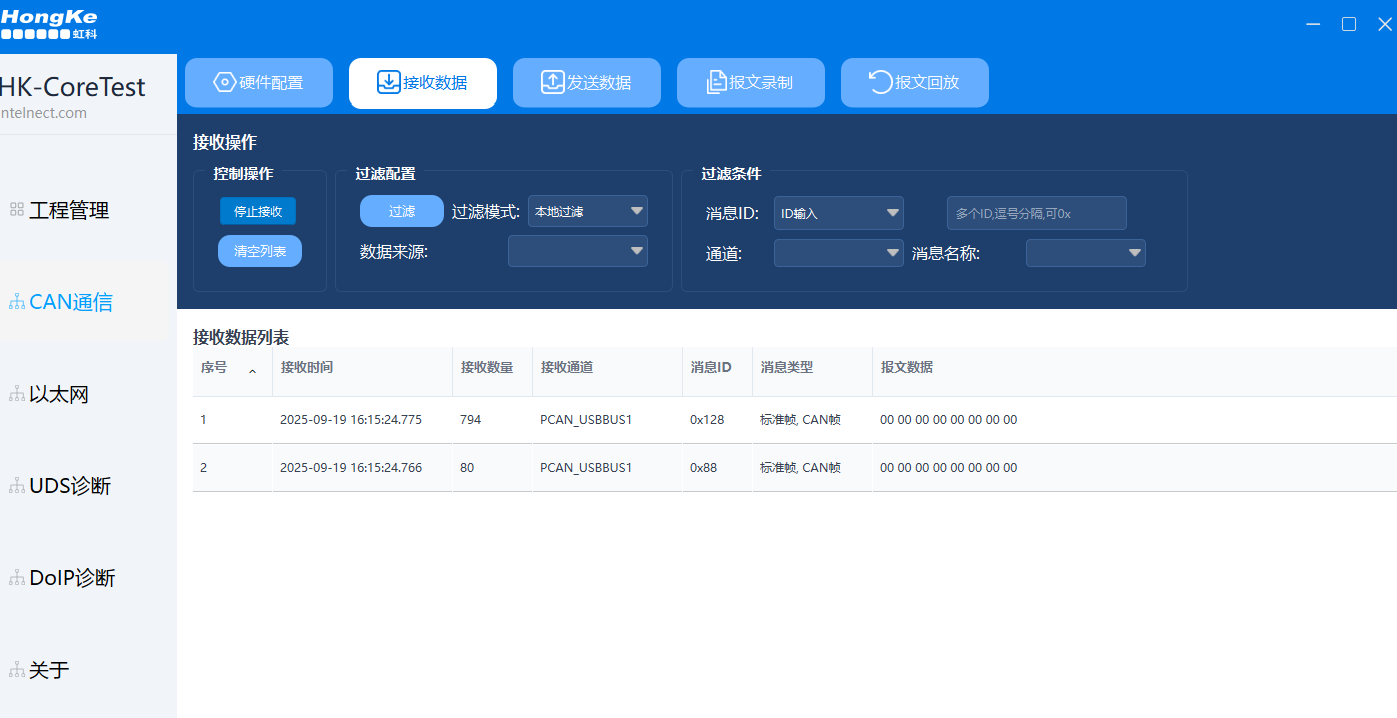

CAN 接收数据

侧边栏【CAN通信】→ 顶部标签【接收数据】

在【控制操作】中点击【开始接收】。
可设置过滤模式：【硬件过滤】、【本地过滤】、【硬件+本地过滤】。
过滤条件支持：
· 消息ID：DBC-ID / ID输入（逗号分隔，支持0x前缀）/ ID范围
· 通道：选择具体接收通道。
·消息名称：从加载的DBC文件中选取。
点击【过滤】应用条件；点击【清空列表】清除表格。
· 表格列含义：序号、接收时间、接收数量、接收通道、消息ID、消息名称、类型、数据、信号。

（点击查看原图）

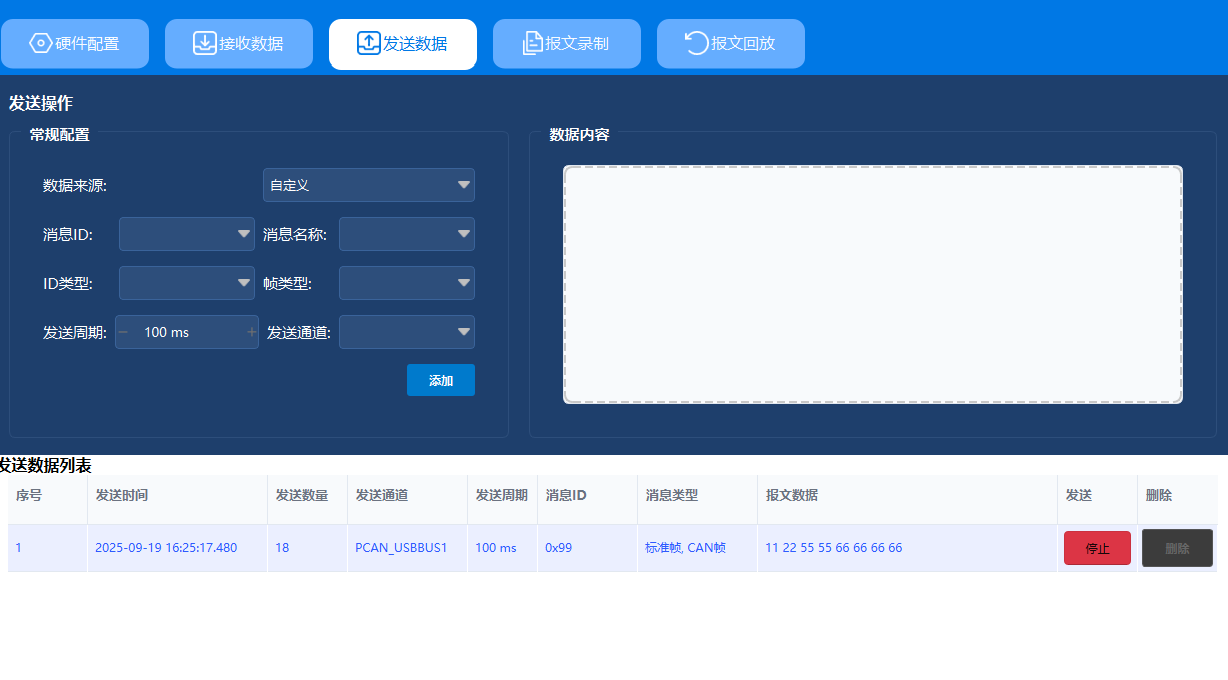

CAN 发送数据

侧边栏【CAN通信】→ 顶部标签【发送数据】

左侧【常规配置】

数据来源：十六进制输入或信号编辑（与数据库配合）。
消息ID、消息名称：可直接输入或从下拉选择。
ID类型、帧类型：标准帧/扩展帧、数据帧/远程帧、CAN/CAN FD。
发送周期：10 ms – 10000 ms。
发送通道：选择已在【硬件配置】中连接的通道。
点击【添加】将配置加入发送列表。

2. 右侧【数据内容】

十六进制表格：4行×8列布局，支持双击编辑、Tab 导航。
信号表格：按信号名称与值编辑，自动应用约束（单位、范围等）。

3. 列表与控制

【开始发送】/【停止发送】：控制全局发送任务
列表【操作】列可删除单条记录。

4. 单次发送
默认点击发送按钮是周期发送，如果想要单次发送，双击对应的的表格行即可。

（点击查看原图）

报文录制与回放

侧边栏【CAN通信】→ 顶部标签【报文录制】 / 【报文回放】

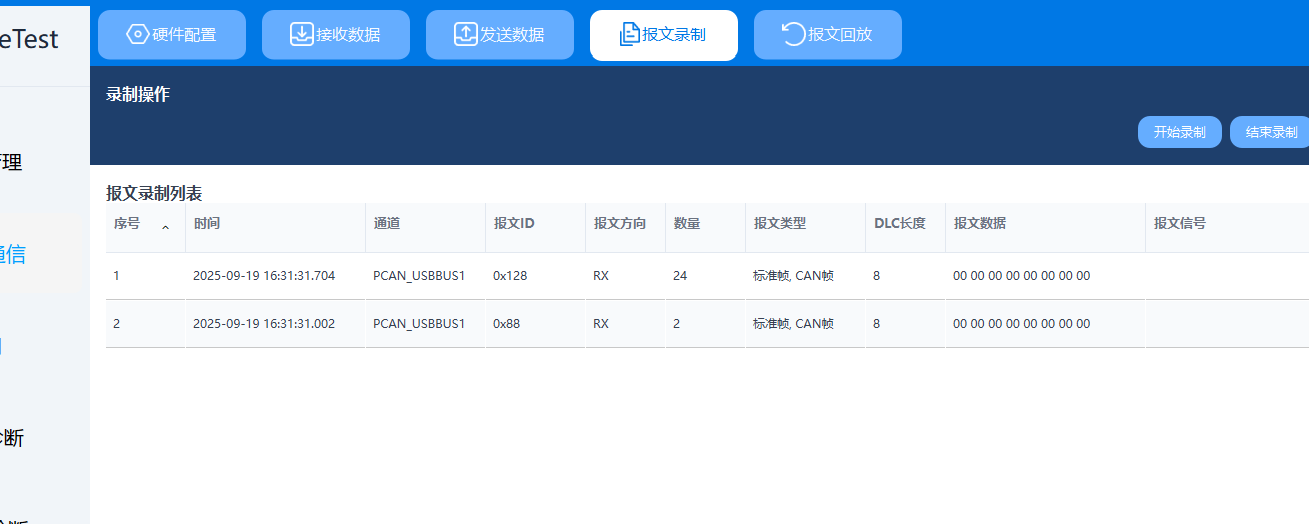

【报文录制】：开始/停止录制接收数据，保存为本地文件。

（点击查看原图）

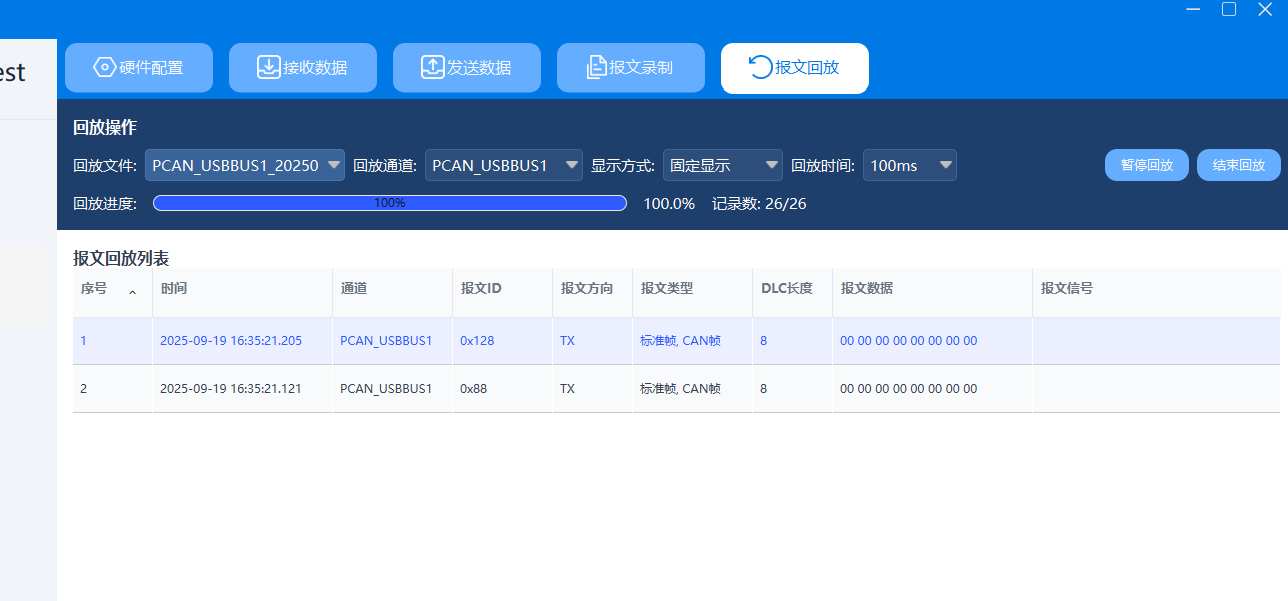

【报文回放】：选取录制文件，配置回放速率与通道，执行回放。

（点击查看原图）

PCAN-View、PE6、HK-CoreTest 软件对比

维度	PCAN View	PCAN-Explorer 6	HK-CoreTest
功能定位	基础监控、报文收发与轻量记录	高级分析、仿真、解析、回放与自动化测试控制	支持 CAN 和以太网一体化软件，软件收发、记录与回放、数据库解析、仿真模拟、诊断与刷写
协议支持	CAN/CAN FD 基本协议	扩展支持 J1939、自定义 DBC 解析	CAN/CAN FD、SOME/IP、DoIP 等以太网协议、扩展支持 DBC/ARXML 解析
数据记录	10 万条（.trc 格式）	无明确上限，支持分时段示踪记录	无明确上限，支持分时段追踪记录
扩展性	无插件，仅基础功能	支持绘图仪插件、仪表盘插件、VBScript、DLL 加载功能	支持高级功能 UDS 和 DoIP 仿真
硬件兼容性	与 PEAK 硬件兼容	全系列 PEAK 硬件，支持多通道并发	支持 Vector、IXXAT、ZLG、同星、英特佩斯等多品牌硬件，支持多通道并发
软件形态	安装驱动即可获得	单机和可移植 USB狗-license	免驱获得，基本版本开放；诊断功能按模块激活 license（单机 / USB 狗）
适用人群	新手、维修工程师、临时测试需求者	开发工程师、系统集成商、科研机构	新手、维修工程师、开发工程师、系统集成商、诊断服务、科研机构
用户体验	界面简单，相对容易上手	功能齐全，操作相对另外两个软件复杂一些，需要一定的学习成本	中文版，简单上手，学习成本极低
