PCAN-J1939 线缆

CAN-J1939 适配器电缆

PCAN-Cables J1939 线缆将 DEUTSCH 连接器的 CAN 总线线路连接至 D-Sub 插座，从而可通过 PCAN 接口进行访问。

SAE J1939 协议为工程机械、拖拉机及农业机械等重型车辆部件间的通信与诊断确立了统一的 CAN 报文标准。在此领域，坚固耐用的 DEUTSCH 连接器常用于车载诊断连接。

技术规格

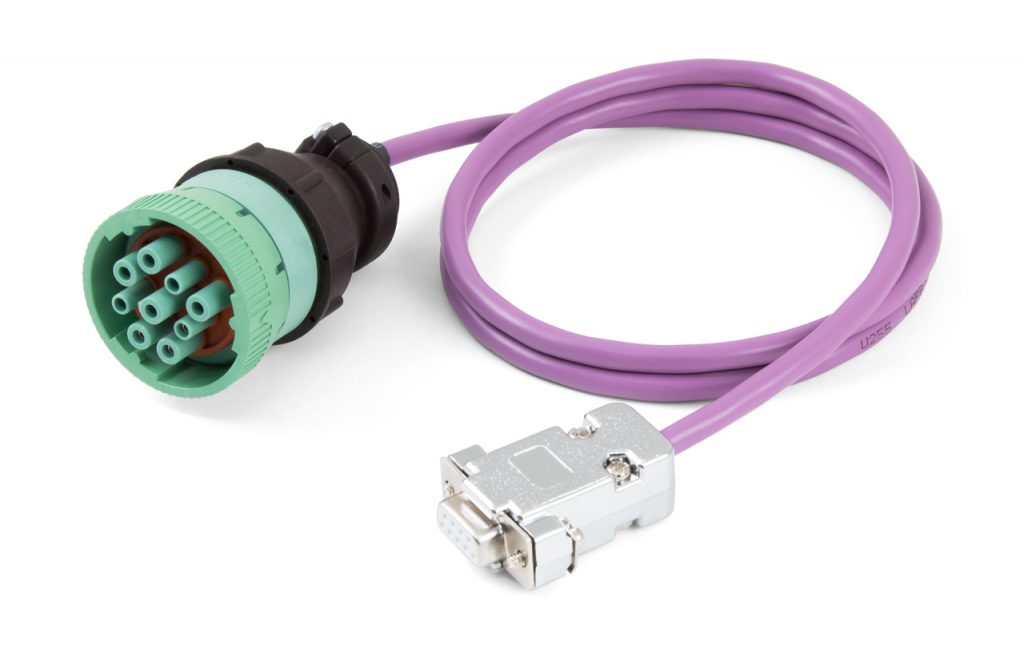

PCAN-J1939 线缆-2型

可连接D-Sub 插座的 DEUTSCH 连接器

PCAN-J1939 线缆-1型和2型

可连接2个D-Sub 插头的 DEUTSCH 连接器

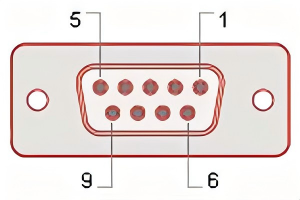

2: CAN-Low
3: CAN-屏蔽地
7: CAN-High

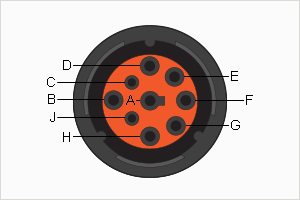

C: CAN 1-High
D: CAN 1-Low
E: CAN屏蔽地
H: CAN 2-High（仅限IPEK-003014型号）
J: CAN 2-Low（仅限IPEK-003014型号）

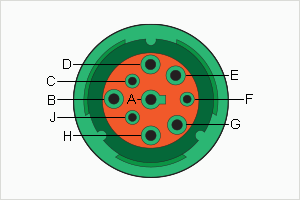

C: CAN 1-High
D: CAN 1-Low
E: CAN-屏蔽地
H: CAN 2-High（仅限IPEK-003015型号）
J: CAN 2-Low（仅限IPEK-003015型号）
