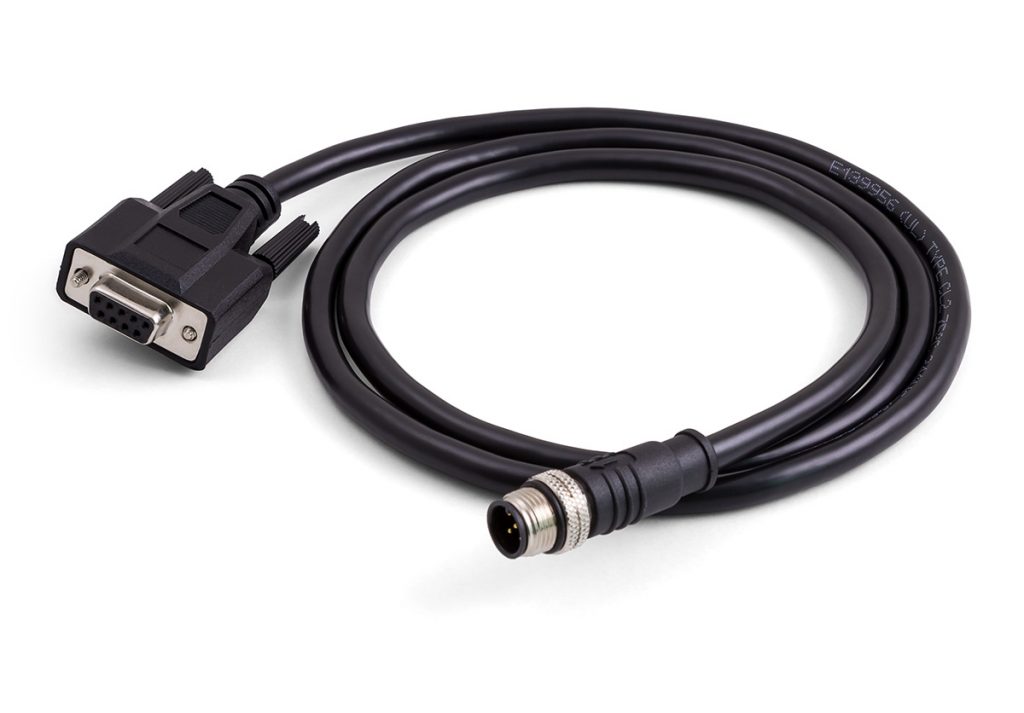

PCAN-M12 线缆

D-Sub接口转M12圆形连接器的CAN总线适配器线缆

PCAN-M12线缆将D-Sub插座的CAN线路连接至M12圆形连接器。根据NMEA 2000®规范，该设备增加了额外的屏蔽和供电的线路，能够接入使用PCAN接口。

M12圆形连接器具备坚固耐用的特点和卓越的环境防护性能，已成为恶劣工况下CAN总线连接的首选方案。

美国国家海洋电子协会制定的NMEA 2000®标准，规定了船艇不依赖于特定的厂商，通过CAN总线进行通信的方式，并建议使用特定的M12连接器。

技术规格

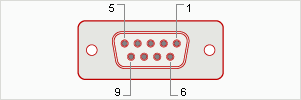

D-Sub引脚分配

2：CAN-低/ NET-L
3：接地/公共网络端（GND / NET-C）
6：屏蔽地
7：CAN-高/ NET-H
9：电池正极+12伏/网络负极（V_BAT +12 V / NET-S）

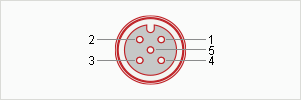

M12引脚分配

2：CAN-低/ NET-L
3：接地/公共网络端（GND / NET-C）
6：屏蔽地
7：CAN-高/ NET-H
9：电池正极+12伏/网络负极（V_BAT +12 V / NET-S）
