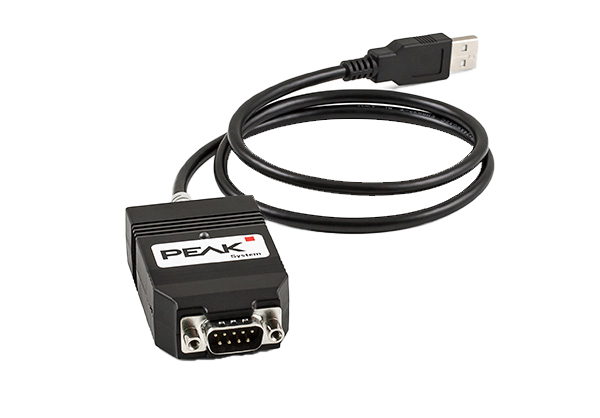

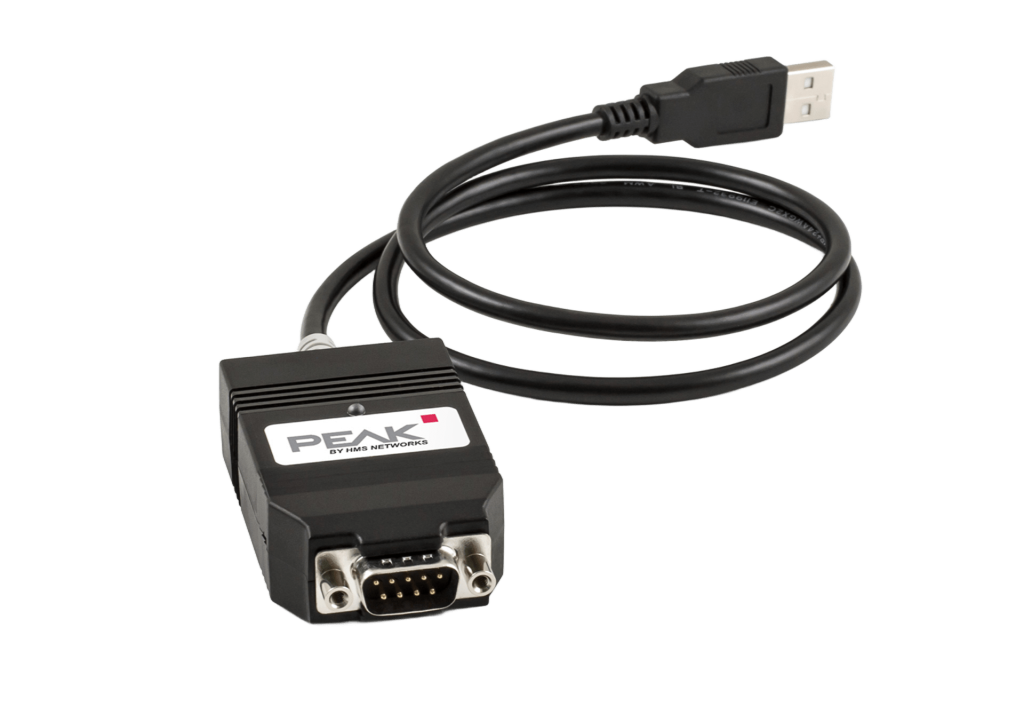

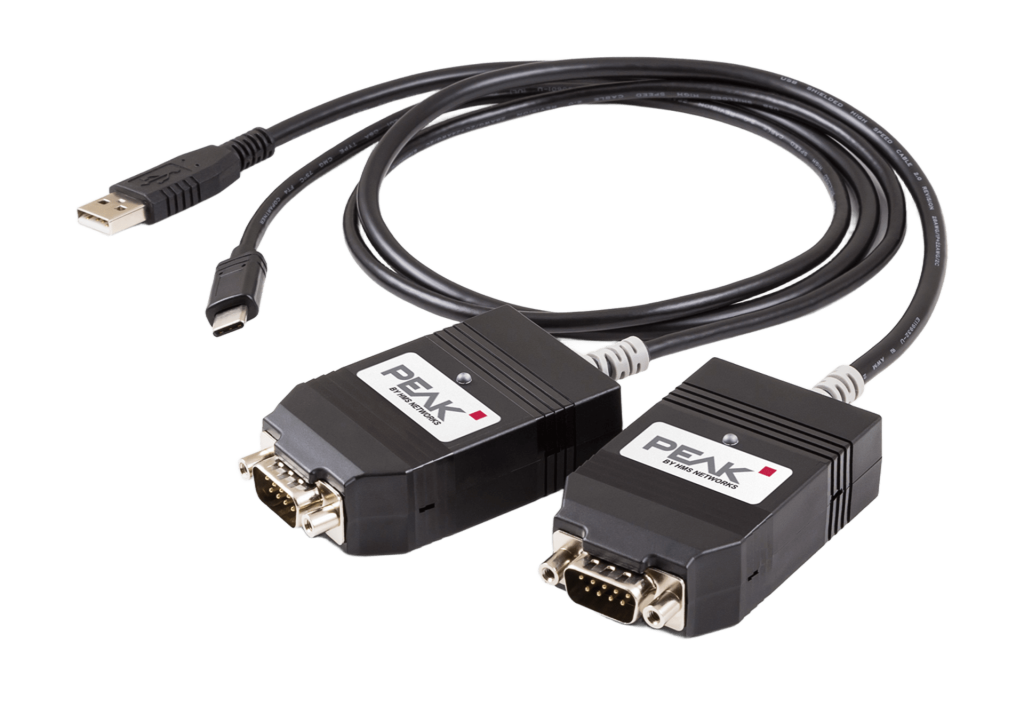

CAN FD 接口适配器

PCAN-USB FD

高速CAN通信解决方案

  • 支持CAN FD/CAN协议， 适配多种总线通讯设备
  • 内置500V电气隔离，有效防止干扰与损坏，确保测试数据准确与设备安全
  • 提供免费 API 接口，支持多语言及主流操作系统， 无缝集成多种第三方软件，降低开发门槛
  • 小巧便携塑料外壳，即插即用，高度适合现场诊断与移动应用
服务咨询
在线选购

功能概述

  •  PCAN-USB FD可通过USB把CAN FD和CAN网络连接到电脑。电气隔离最大为500V，分离PC和CAN总线。该适配器小巧便携，特别适用于移动应用。

  • CAN FD标准 (CAN with Flexible Data Rate) 的主要特征是更高的数据传输带宽。每个CAN FD帧最大64个数据位（代替目前的8位）可用最快12Mbit/s比特率进行传输。CAN FD向下兼容CAN 2.0 A/B标准，因此CAN FD节点可用于现有的CAN网络。但在此情况下，CAN FD扩展不可用。

  • 附带的Windows软件PCAN-View是一款简易的CAN监视器，用于传输、接收和记录CAN报文。该程序的当前版本支持新的CAN FD标准。

产品详情

高速CAN FD/CAN支持

支持CAN FD/CAN总线。CAN FD数据域 (64位最大)比特率从25kbit/s至12Mbit/s，CAN比特率从25kbit/s至1Mbit/s

多平台兼容

提供Windows和Linux等操作系统的驱动支持，兼容VISU, ,LabView, CodeSys, Matlab等第三方软件，在各种开发环境中的无缝集成

即插即用的设计

设备小巧便携，配合免费监控软件，可快速搭建便携式测试站，非常适合现场诊断与移动应用

开放的开发生态

提供免费的编程接口PCAN-Basic API，支持C++, C#, VB, NET, Java, Python 3.x,Labview等多种编程语言，简化开发过程

可靠的隔离保护

内置500V电气隔离，有效保护电脑与车载网络，防止干扰与损坏，确保测试数据准确与设备安全

通信高效稳定

支持CAN FD高速通信与微秒级时间戳，宽温设计确保在复杂环境中稳定运行，满足严苛工业与车载环境要求

  • 硬件接口
  • 高速USB 2.0适配器，兼容USB 1.1和USB 3.0标准，通过USB供电
  • CAN总线通过D-Sub 9针接口（符合CiA® 102标准）
  • 协议与通信性能

  • 支持协议：符合CAN规范2.0 A/B (经典CAN) 和 FD

  • 通信速率：

    CAN FD数据域比特率范围：25 kbit/s 至 12 Mbit/s

    经典CAN比特率范围：25kbit/s 至 1 Mbit/s

  • 数据负载：CAN FD帧最大数据长度为64字节

  • 时间戳：提供1微秒(µs)高分辨率报文时间戳

  • 高级诊断与测试功能
  • 总线负载测量：可测量总线负载，统计范围包括错误帧和过载帧。
  • 错误帧注入：可为进入和外发的CAN报文主动诱导错误发生，用于测试
  • 核心硬件与电气安全
  • 控制器：基于FPGA实施的CAN FD控制器
  • 收发器：采用NXP TJA1044GT CAN收发器
  • 电气隔离：最大500V高压电气隔离
  • 终端电阻：CAN终端电阻可通过焊接跳线激活
  • 辅助电源：5V供电输出可通过焊接跳线连接，用于为外部总线转换器等设备供电
  • 工作温度：扩展工作温度范围 -40℃ ~ 85℃（-40℉ ~ 185℉）
  • 软件与驱动支持
  • 监控软件：提供免费CAN监控软件PCAN-View
  • 开发接口：提供免费的PCAN-Basic API编程接口，支持C++, C#, VB, C++/CLR, Delphi, .NET, Java, Python 3.x 和 Labview
  • 可选开发包：提供可选的Labview开发包(点击了解）
  • 操作系统驱动：支持Windows® 11 (x64/ARM64)、10 (x64) 及 Linux（支持SocketCAN）。
  • 第三方软件集成：支持与多种第三方软件集成，包括VISU, INSITE, LabView, CodeSys, Matlab, BUSMASTER, EasyMotion Studio, CANmoon, XX-SCAN等

引脚分配

点击查看原图

订货说明

名称：
PCAN-USB FD

货号：
 IPEH-004022

发货清单

  • PCAN-USB FD，外壳为塑料
  • 设备驱动，用于Windows 11（x64/ARM64）, Window 10 （x64）和Linux
  • CAN监视软件PCAN-View for Windows
  • 编程接口PCAN-Basic
  • 用于开发CAN总线连接应用程序
  • 用于汽车领域标准化协议的编程接口
  • PDF格式使用手册

支持操作系统：
Windows® 11 (x64/ARM64),10(x64)，Linux（支持SocketCAN）

内含PCAN-Basic API，PCAN-Basic API (Linux)，PCAN-CCP API，PCAN-XCP API等二次开发资源

可选PCAN-View及PEAK-Flash 3软件

  • 文档资源下载
产品手册
用户手册
  • 120Ω终端电阻-公转母（数量自选）
  • DB9分线板

配件套装价格请咨询虹科销售人员

  • 120Ω终端电阻-公转母（数量自选）
  • DB9分线板
  • DB9转换头（母母/公母/公公）
  • DB9串口线（多头）

配件套装价格请咨询虹科销售人员

  • 120Ω终端电阻-公转母（数量自选）
  • DB9分线板
  • DB9转换头（母母/公母/公公）
  • DB9串口线（多头）
  • DB9延长线
  • DB9-OBD线缆（2/4）
  • DB9转4MM香蕉头

配件套装价格请咨询虹科销售人员

PCAN-Basic API 接口

PCAN-Basic API是用于PCAN硬件接口系列的二次开发的应用程序接口。可用于开发简单的CAN应用，以实现 PCAN-PC 硬件通信。API包括实际的设备驱动和一个提供API函数接口的DLL（动态链接库）。

PCAN-Basic为开发者提供了各种环境下的多种函数，包括 C#, C++/CLR, Delphi, VB.NET, Java, 和 Phyton 3.x，在开发包中都有这些环境下的例程。

虹科暂时没有免费的LabView驱动VI，您可联系我们购买，或自主根据DLL来编写LabView驱动。

PCAN-Basic for Linux：支持Linux (32/64-bit)，可以用 C++ 和 Python 3.x。

技术特性：

  • 支持Windows® 11 (64-bit), 10 (32/64-bit), or Linux (32/64-bit)操作系统（注：ISA，并口和PC卡CAN接口只支持32位系统）
  • 您的应用程序和多个PCAN设备可以在一个物理CAN通道上面同时运行
  • 单个 DLL可支持所有的硬件类型
  • 每个硬件单元可使用多达16个通道（取决于所采用的PCAN接口
  • PCAN PC 硬件通道间可进行简单的切换
  • 每个CAN 通道有32,768消息的内部驱动缓冲
  • 接收报文的时间精度可达1 μs （取决于所采用的PCAN接口）
  • 可访问一些硬件参数，比如只听模式
  • 通过Windows Events通知已经接收到消息
  • 一个扩展系统可用于调试操作
  • 语言支持包括德语，英语，法语，西班牙语和意大利语
  • 输出语言取决于操作系统
  • 可自定义调试信息

*另有PCAN-XCP，PCAN-CCP，PCAN-Pass Thru等更多免费API资源
