SENT 总线网关
SENT 总线网关
SENT 总线网关具有两个双向 SENT 通道、两个模拟输出通道，以及一个 RS-232 或 CAN 总线接口。该设备可用作 PC 接口 / SENT 数据记录器、PLC 或测试系统的网关，通常还可用于 SENT 通信监控和模拟。
- 开放的通讯协议
- 支持SENT与CAN或RS232转换
- 支持快速、短串行和增强型串行消息格式
- 每个SENT 通道可独立配置
- 引入智能信息过滤功能
- 提供免费的PC应用程序
SENT 仿真模拟
SENT 总线网关技术数据

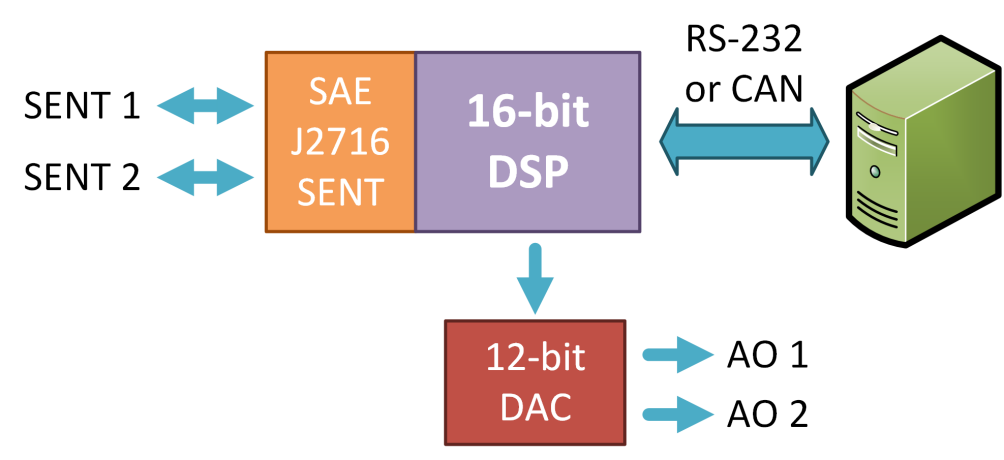

SAE J2716（SENT）转 RS-232/CAN 总线网关具有两个双向 SENT通道、两个模拟输出通道，以及一个 RS-232 或 CAN 总线接口。
产品特性
- SENT 转 CAN/ RS-232 网关
- SENT 记录器/测试仪/模拟器
- 每个通道可配置为接收（RX）或发送（TX），通道相互独立
- 支持快速、短串行和增强型串行消息
- 可配置的 SENT 通道参数 —— 滴答时间、半字节计数
- 支持低至5 微秒的滴答时间
- 板载永久性存储器
- 智能消息过滤
- 可注入 CRC 故障
- 可根据要求定制硬件和固件

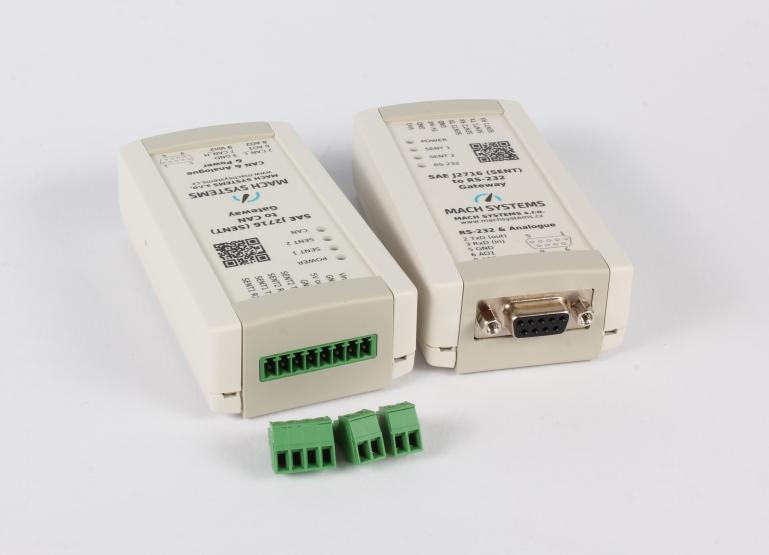

规格参数
- 2 个 SAE J2716（SENT）通道
- 2 个模拟输出通道（12 位数模转换器，0-4.095V）
- 1 个 DSUB9F 接口（RS-232/CAN）、1 个 8 针端子排
- 输入电源 9-30V 直流
- 4 个 LED 指示灯（3 个状态指示灯、1 个电源指示灯）
- 1 个复位开关
- 带过流保护的 5V 直流输出
- 尺寸 108×54×30 毫米
- 桌面式或 DIN 导轨安装
产品优势
支持快速、短串行和增强型串行消息格式
用户可配置通道参数（方向、滴答时间、半字节计数、过滤），并将配置存储在设备的非易失性存储器中。每个 SENT 通道可独立配置，以适应所有可能的使用场景：2 个接收通道 / 1 个接收和 1 个发送通道 / 2 个发送通道。
提供两个模拟输出通道
该转换器提供两个模拟输出通道（12 位数模转换器），可用于将输入的 SENT 数据帧直接转换为模拟电压。一个模拟输出通道可映射到任何 SENT 通道，且转换参数可完全配置：起始位、位长以及线性传递函数（乘数、偏移量、最小值 / 最大值）。
引入智能过滤功能
该设备引入了对输入 SENT 帧的智能过滤功能，以避免 RS-232 或 CAN 通信过载。CAN 型号为发送和接收提供可配置的 CAN 标识符，允许多个设备同时在同一 CAN 总线上使用。设备固件可通过 PC 升级。
提供免费 PC 应用程序

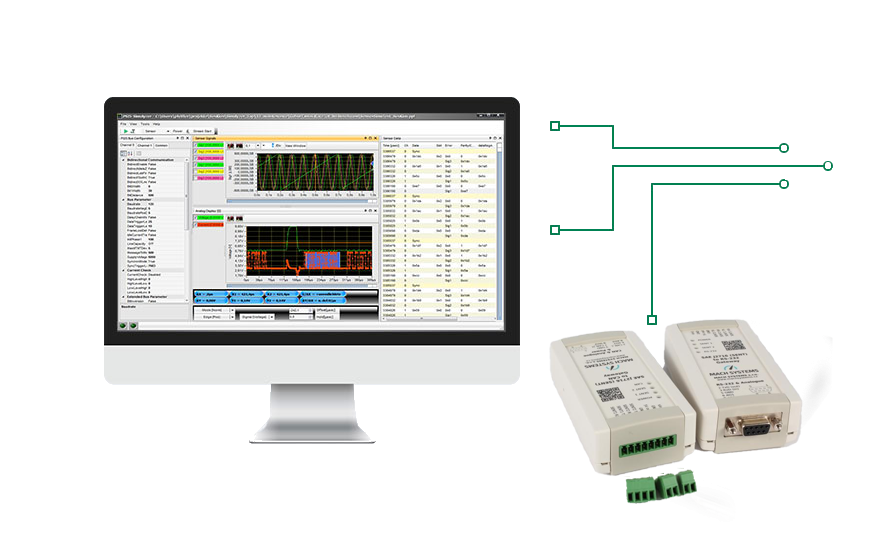

该产品提供免费的 SENT Gateway Analyser PC 应用程序，用于配置设备以及监控、记录和模拟 SENT 通信。通过 RS-232/CAN 提供通信协议，方便用户将设备集成到现有系统中，如测试台、硬件在环（HiL）装置和下线测试仪。该协议提供配置设备的 SENT 和模拟通道以及发送和接收 SENT 快速和慢速消息的功能。还可向快速和慢速消息注入 CRC 故障。
软件与系统集成
- 用于集成到现有系统的通信协议
- 免费的 SENT Gateway Analyser PC 应用程序，用于配置、接收、发送和记录
- 用于软件集成的.NET SDK（DLL），可配置网关、启动 / 停止 SENT 通道以及发送 / 接收快速和慢速 SENT 消息
- 模拟输出通道，用于将 SAE J2716 总线连接到不支持 SENT 的系统
- 设备固件可通过 PC 升级
注：SENT Gateway Analyser 应用程序可在任何 RS-232 端口（COM 端口）上运行。对于 SENT-CAN 型号，SENT Gateway Analyser 使用 Kvaser CAN 驱动程序通过 CAN 总线进行通信。因此，使用 SENT-CAN 型号时需要 Kvaser 的 CAN 接口。用户仍然可以通过原始 CAN 消息控制设备。
.NET SDK（DLL）
用于软件集成的.NET API（DLL）允许在微软.NET 环境中配置网关、启动 / 停止 SENT 通道以及发送 / 接收快速和慢速 SENT 消息。该 SDK 与 SENT-CAN、SENT-RS232 和 SENT-USB 兼容。
SENT-CAN 注：由于 SDK 使用 Kvaser 驱动程序，因此需要 Kvaser 的 CAN 接口。
