SENT 接口卡

SAE J2716 接口可用作 SENT 转以太网/USB/CAN（/FD）网关、SENT – 模拟转换器、独立的 SENT 和 CAN（/FD）数据记录器，或用作以太网 – CAN（/FD）或 USB-CAN（/FD）接口。

专业数据采集

SAE J2716 接口技术数据

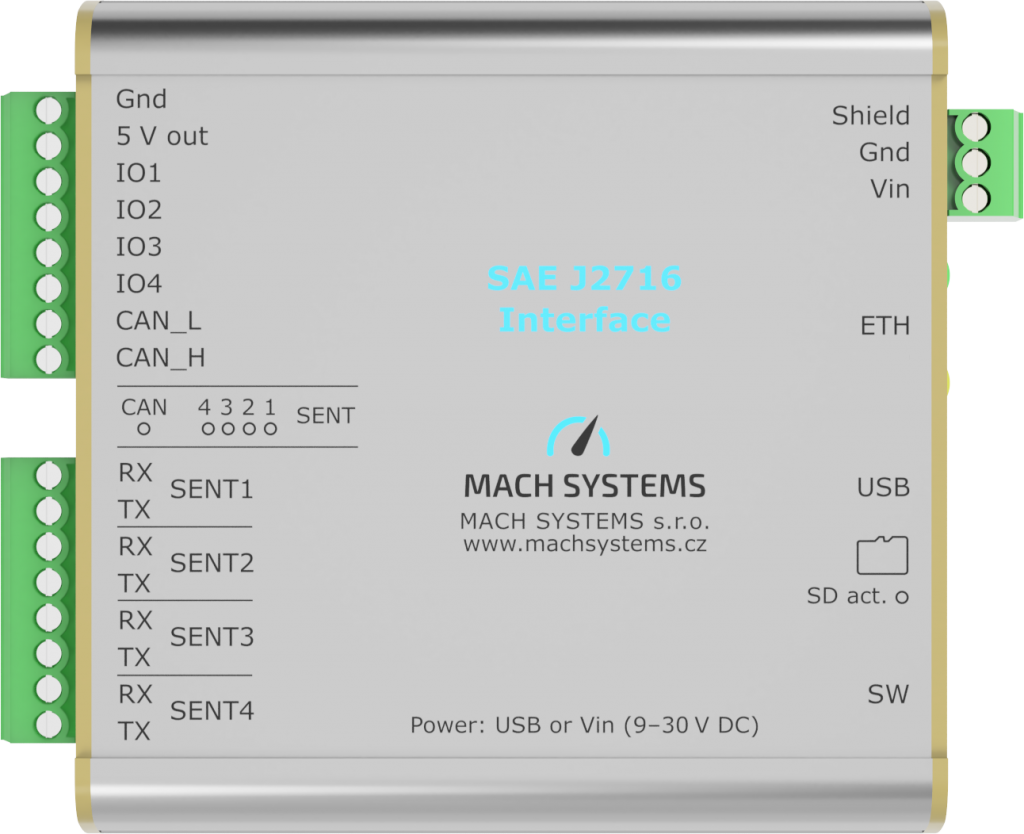

SAE J2716 接口配备四个 SENT 通道、一个以太网端口、一个 USB 端口、一个 CAN（/FD）通道、四个模拟通道和一个 MicroSD 卡插槽。

规格参数

4 个双向 SENT 通道
支持快速、短串行和增强型串行消息格式
支持短脉冲宽度编码（SPC）
以太网（10/100）
CAN（/FD）
USB 2.0
4 个可映射到 SENT 数据的模拟输入 / 输出
用于独立数据记录和回放的 MicroSD 卡插槽
带电池备份的实时时钟（RTC）
便于配置的网页界面
免费的 PC 应用程序，用于配置、接收、发送和记录
基于以太网、USB 和 CAN（/FD）的通信协议，便于集成
可用作 USB-CAN（/FD）或以太网 – CAN（/FD）接口
支持 USB 供电或外部供电

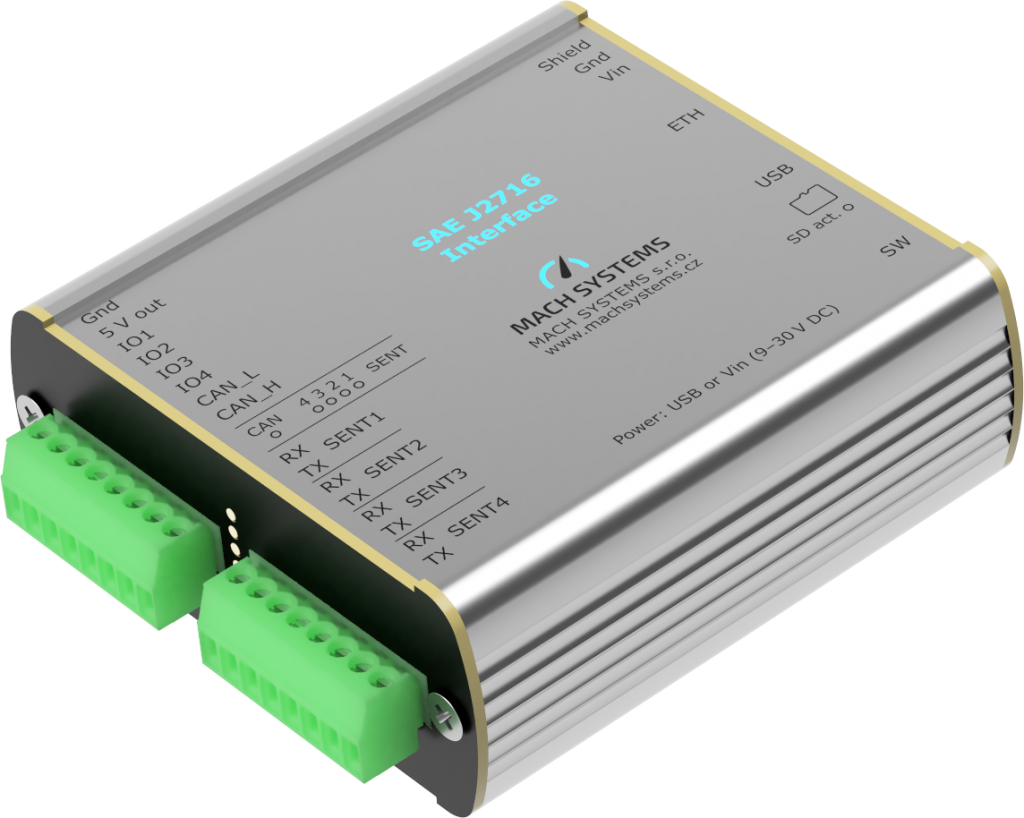

铝制外壳
可采用 DIN 导轨安装

独立数据记录器

独立数据记录功能允许在 MicroSD 卡上记录 SENT 和 CAN（/FD）帧，包括实时时钟时间戳。捕获的数据随后可在电脑上进行转换和分析，或实时回放至 SENT 通道。

SENT 与模拟转换

该接口提供四个模拟通道，每个通道可配置为输入或输出，并能映射到设备的任何 SENT 通道。转换设置可由用户配置 —— 起始位、位长、线性传递函数：乘数、偏移量、最小 / 最大电压限制。模拟输入范围为 0-5V，模拟输出范围为 0-4.095V（12 位数模转换器）。

接口与网关

四个 SAE J2716（SENT）通道可通过以太网 / USB/CAN（/FD）访问。用户可接收和发送快速和慢速 SENT 消息。设备可配置为自动将输入的 SENT 帧转发到 CAN（/FD）总线。

应用场景

SAE J2716 接口可用作 SENT 与以太网 / USB/CAN（/FD）之间的双向网关，或用作在 MicroSD 卡上对 SENT 和 CAN（/FD）通信进行记录的独立数据记录器。四个模拟通道可同时映射到接收和发送的 SENT 数据，实现 SENT 到模拟输出或模拟输入到 SENT 的转换。该设备在发挥其 SENT 网关 / 转换器功能的同时，还可充当 USB-CAN（/FD）或以太网 – CAN（/FD）接口。

SAE J2716 接口提供四个双向 SENT 通道，支持接收和发送快速和慢速（包括短串行和增强型串行）消息格式。每个 SENT 通道可独立配置（方向、滴答时间、半字节计数、暂停脉冲），且可对输入的 SENT 帧进行智能过滤，避免 USB/CAN（/FD）/ 以太网通信过载。

该接口具备先进的 SENT 功能，如 SPC（短脉冲宽度编码）模式、CRC 故障注入（适用于快速和慢速消息），并支持多达 8 个数据半字节。发送和接收的 CAN 标识符均可配置，允许多个 SAE J2716 接口同时在同一 CAN 总线上使用。

软件

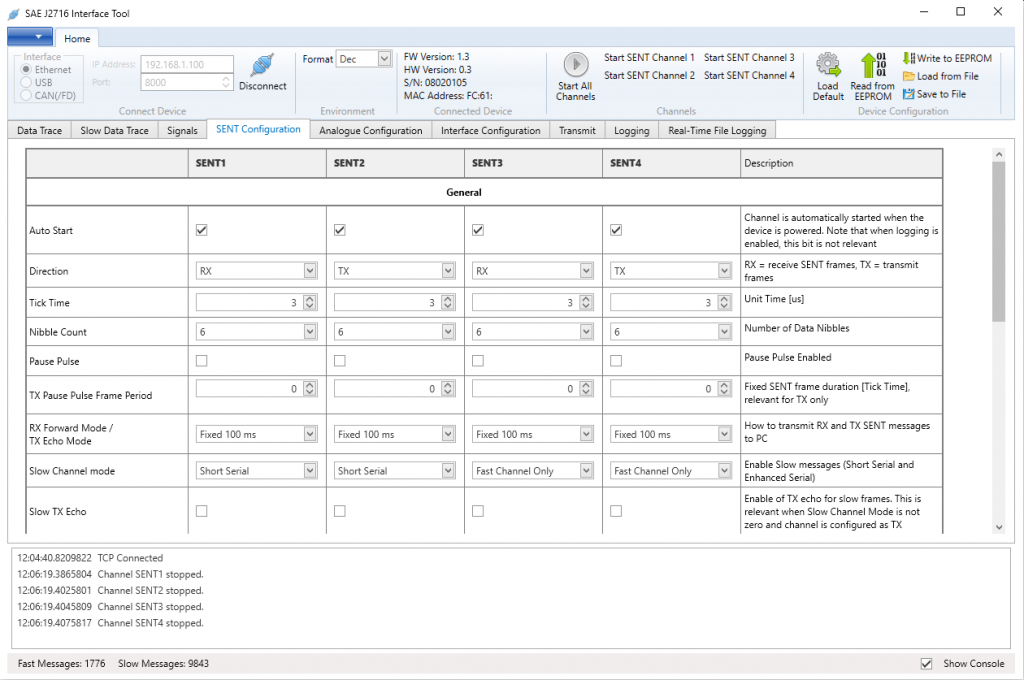

设备可通过其网页服务器轻松配置，或借助免费的 SENT J2716 接口工具 PC 应用程序（Windows 64 位，.NET Framework 4.8）进行配置，该应用程序还提供更高级的数据监控、记录和模拟功能。

集成与.NET API

基于以太网、USB 或 CAN（/FD）的开放式通信协议，便于将该接口集成到第三方系统中，如下线测试仪、测试台和硬件在环（HiL）测试仪。

SAE J2716 接口.NET SDK（产品编号：MACH-SENT-ETH-NET-SDK）以.NET DLL（NuGet 包）形式提供，可通过以太网、USB（虚拟串口）或 CAN/FD 访问设备。该 API 提供了从微软.NET 应用程序控制 SAE J2716 接口的简便方法。

协议和 SDK 均可：

订购信息

产品编号	描述
MACH-SENT-ETH	SENT J2716 接口卡
DIN-BRACKET-UNI	通用支架，用于将多种类型的外壳安装在 DIN 导轨上
MACH-SENT-ETH-NET-SDK	.NET SDK API（DLL），用于通过以太网、USB（虚拟串口）或 CAN/FD 访问接口。以 NuGet 包形式提供。一次性付款；免版权费、永久许可证，对一个客户地点有效。注：通过 CAN（/FD）访问设备时，需要 Kvaser CAN 接口。
