10M/100M/1G MES
网管以太网交换机IP核

网管以太网交换机 (MES) 是一种以太网交换机 IP 内核,面向可编程硬件平台,如FPGA和可重新配置的SoC。

该IP具有非阻塞交叉矩阵,允许在所有端口之间进行连续传输。实施存储转发交换方法,交换机在转发之前缓冲并验证每个帧。此外,延迟时间为纳秒级。因此,ME S是实现基于以太网的工业网络的完美交换机。

此外,它还可以用于其他应用程序。由于采用了FPGA技术,我们的 IP 内核具有高度可配置性,提供了广泛的选项。在这种情况下,我们的 MES IP Core 可以从简单的3 端口 以太网交换机变为具有 QoS 和 RSTP 的 32 端口以太网交换机

MES 可以与 SoC-e 的 IP 核结合使用,在所需的端口中引入 HSR 和 PRP 功能。HSR 切换方法是Cut Through。因此,该组合提供了最大的性能和与标准的兼容性。

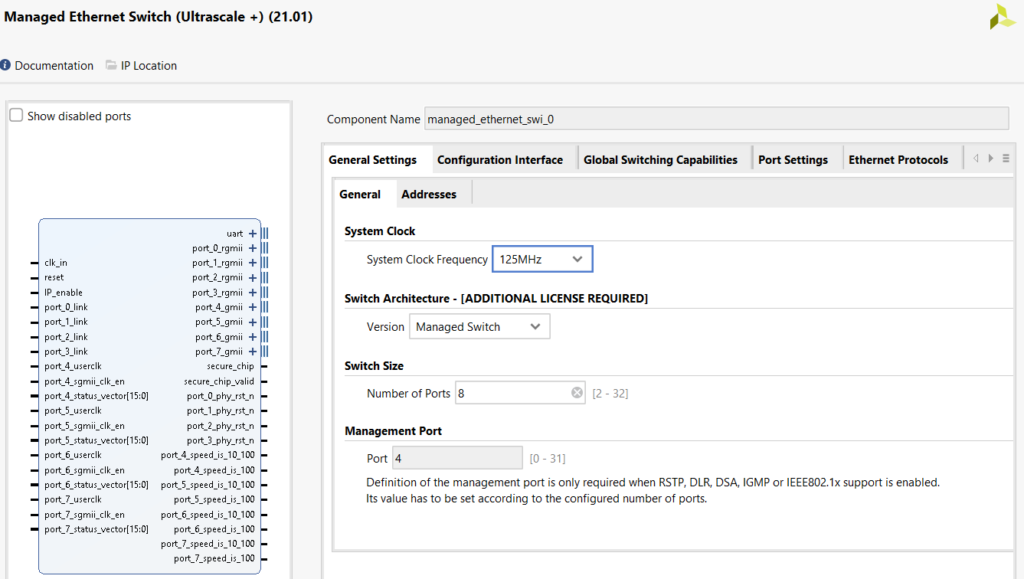

– 高度可配置的以太网交换机-

管理型以太网交换机IPcore的主要特性

接口

  • 全双工或半双工以太网接口(高达 1Gbps)
  • 可配置的 3 到 32 个以太网端口
  • MII/RMII/GMII/RGMII/SGMII/QSGMII/USXGMII 物理层设备 (PHY) 接口
  • 每个端口支持不同的数据速率
  • 铜缆和光纤介质接口:10/100/1000Base-T、100Base-FX、1000Base-X

时间同步

  • IEEE 1588v2 无状态透明时钟(P2P/E2E – 第 2 层)
  • 兼容 SoC-e 1588v2 IP 内核(1588Tiny、PreciseTimeBasic)
  • 流量管理
  • 组播帧过滤
  • 交换端口掩码:用户定义的帧转发到具体端口
  • 基于端口的 VLAN 支持
  • QoS (服务质量)
  • 优先级(PCP-802.1p、DSCP TOS、Ethertype)
  • IEEE 802.1X EAPOL 硬件处理
  • DSA(分布式交换架构)

交换

  • 动态或静态 MAC 表(最多 4096 个条目)
  • 巨型帧管理
  • 基于 Ethertype 的交换
  • 入口端口镜像
  • 广播/组播风暴保护
  • 每端口速率限制(广播、多播和单播流量)
  • 配置
  • MDIO、UART、AXI4-Lite 或 CoE(以太网配置)
  • 驱动程序随 IP Core 购买提供

冗余协议

  • RSTP (需要软件堆栈)
    • RSTP 的硬件支持
    • 提供适用于 Linux 的参考 RSTP 堆栈
    • 提供 Posix 兼容 RSTP 堆栈
  • MRP(不需要软件堆栈)
    • 环管理器 (MRM)
    • 环客户端 (MRC)
  • DLR(不需要软件堆栈)
    • 基于 Beacon 的节点
    • 主管节点

想了解更多信息,欢迎通过info@intelnect.com联系虹科

– 管理型以太网交换机 IP Core 框图 –

支持的 Xilinx FPGA 系列和评估板

我们的 MES IP 核可以部署在以下 Xilinx 系列中。您可以在以下链接中找到不同的 Xilinx 产品表和选型指南:

评估板方面,SoC-e 还开发了系统级模块 (SoM),我们可以提供 IP 内核的预加载设计。在这种情况下,我们建议使用 SMARTzynq brick解决方案,它具有 7 系列 Zynq Xilinx FPGA。如果 7 系列 Zynq 器件不是您想要的,我们还有其他基于 Ultrascale 或 Ultrascale+ Xilinx FPGA 系列的 SoM。
