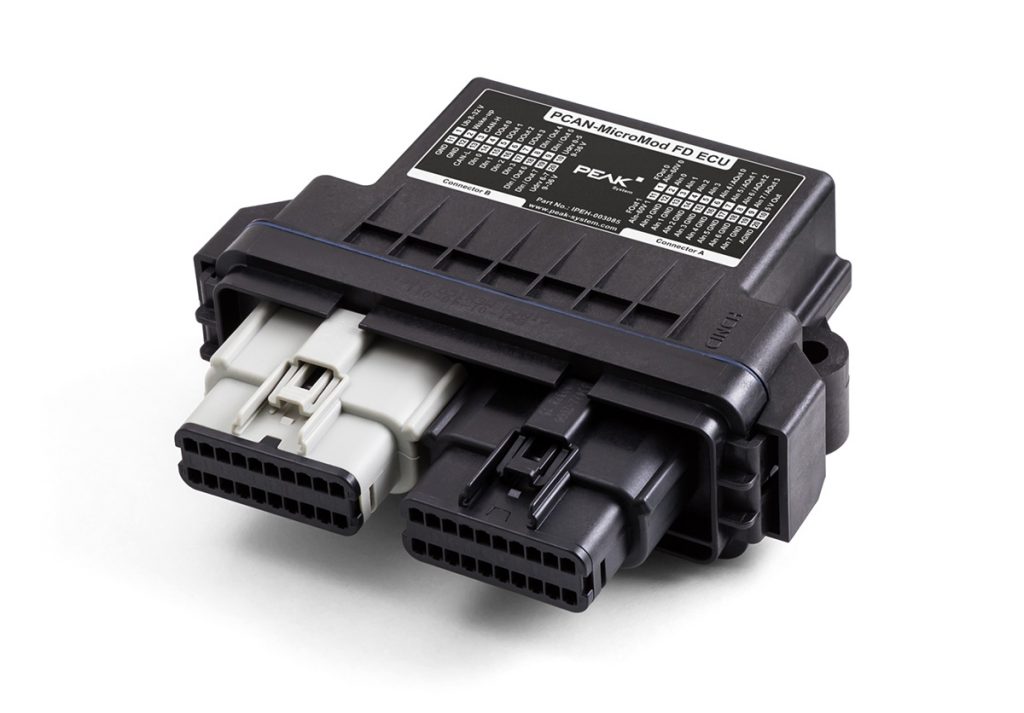

PCAN-MicroMod FD ECU

具有I/O和CAN FD连接的通用、可配置控制单元

PCAN-MicroMod FD ECU是一款用于汽车应用中定制配件集成的通用控制单元。为此,它提供了 CAN FD 连接以及模拟和数字 I/O 的混合接口。凭借其坚固的外壳和两个汽车连接器,专为在恶劣条件下的商用和重型车辆中使用而设计。

产品参数

高速CAN通道(ISO 11898-2)

  • 符合 CAN 规范 2.0 A/B 和 FD
  • CAN FD 数据域(最大 64 字节)的比特率从 40 kbit/s 到 10 Mbit/s
  • CAN 比特率从 40 kbit/s 到 1 Mbit/s


更多参数

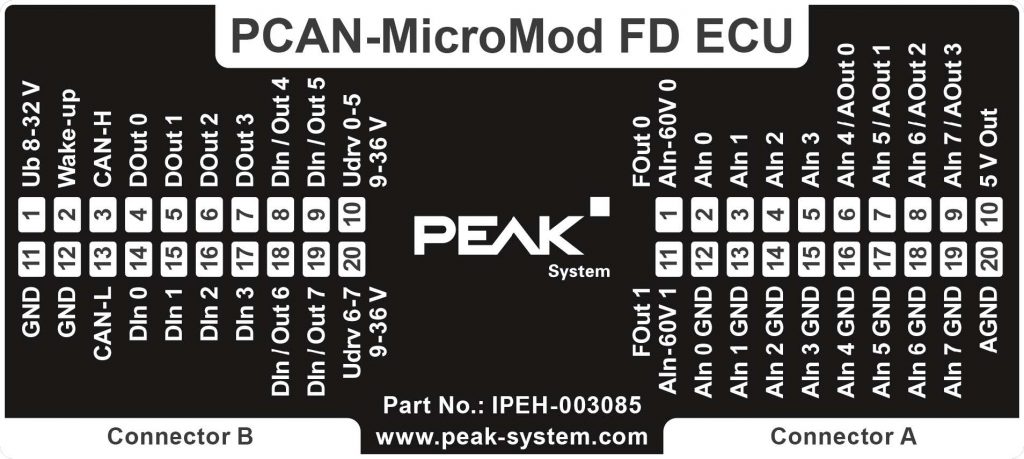

  • 通过两个 20 针汽车连接器 (Molex MX150) 连接 CAN、I/O 和电源
  • 塑料外壳,具有增强的IP67防护等级和法兰
  • 工作电压8至32V;适用于12和24V车载电气系统
  • 扩展工作温度范围:-40 至 +85 °C
  • E1 型式认可

订货号:IPEH-003085

输入与输出

  •  可通过 CAN 总线或单独输入唤醒
  • 4 个数字输入
    • 上拉或下拉可配置
  • 8 个数字输出,高边开关
    • 2 个 5 A 输出和 6 个 2 A 输出
    • 4 个可替代用作数字输入或用于回读输出电平
  • 8 个模拟输入
    • 分辨率 16 位
    • 测量范围可调:±2.5 V、±5 V、±10 V、±20 V
  • 其中 4 个模拟输入可替代用作模拟输出
    • 分辨率 12 位
    • 电压范围可调:0 – 5 V 或 0 – 10 V
  • 2 个频率输出
    • 低边开关(3 A)
    • 可调频率范围 0 – 20 kHz
    • 可替代用作电压范围 0 – 60 V 的模拟输入

供货清单

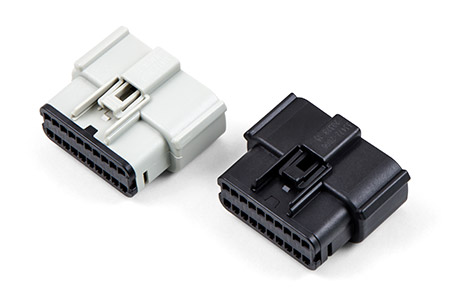

  • PCAN-MicroMod FD ECU,包括配套插头(Molex MX150 A 33472-2001 黑色和 Molex MX150 B 33472-2002 浅灰色)
  • 适用于 Windows® 的 PCAN-MicroMod FD 配置详细信息 …
  • PDF格式的手册

注:配置需要PEAK-CAN接口,可根据要求提供带 CAN 通道电气隔离的版本

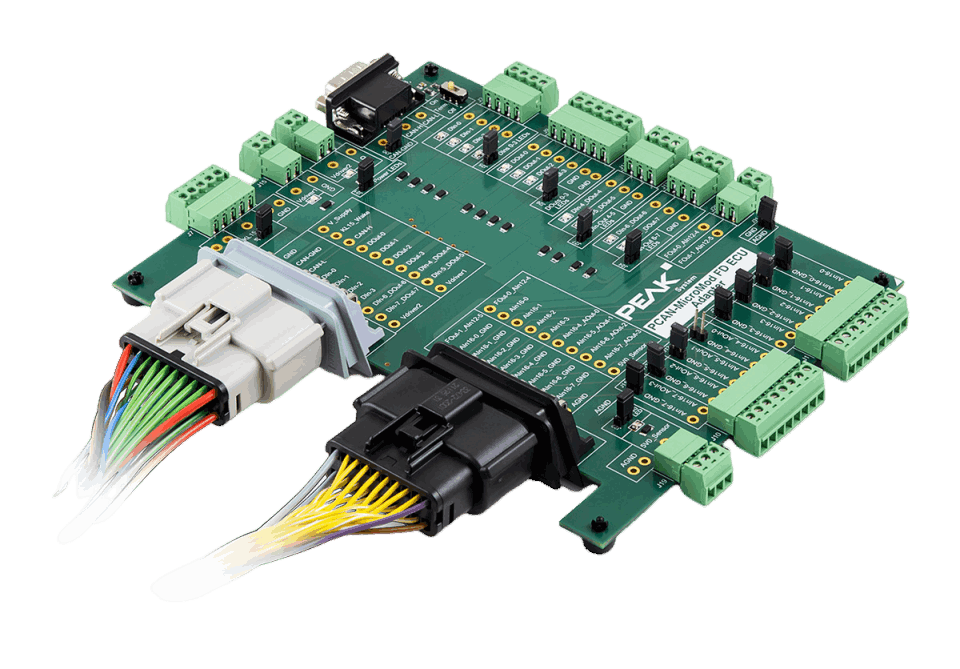

PCAN-MicroMod FD ECU Adapter

用于 PCAN-MicroMod FD ECU 的连接适配器板

PCAN-MicroMod FD ECU 适配器允许使用 Phoenix 螺丝端子连接器简化 PCAN-MicroMod FD ECU 的布线,用于配置开发和验证等应用。

  • 从汽车连接器 (Molex MX150) 到螺丝端子条连接器 (Phoenix) 的适配器板
  • 通过颜色编码电缆组连接到 PCAN-MicroMod FD ECU
  • 用于 CAN 总线连接的 9 针 D-Sub 插座(符合 CiA® 106)
  • 120 Ω 的可切换 CAN 终端
  • 用于数字 I/O、电源和 5 V 输出的状态 LED
  • LED 可通过跳线拆卸,以避免额外的电流消耗
  • 用于将每个模拟输入接地连接到模块接地 (AGND) 的跳线
