CAN总线数据记录仪

易于使用,专业规格,互操作性

  • 轻松记录车辆/机器中的CAN数据—并通过SD卡或WiFi提取数据。
  • 使用您喜欢的工具或通过100%免费的开源软件/ API处理可互操作的数据。
  • 非常适合车辆远程信息处理,OEM开发,诊断等。

产品选型

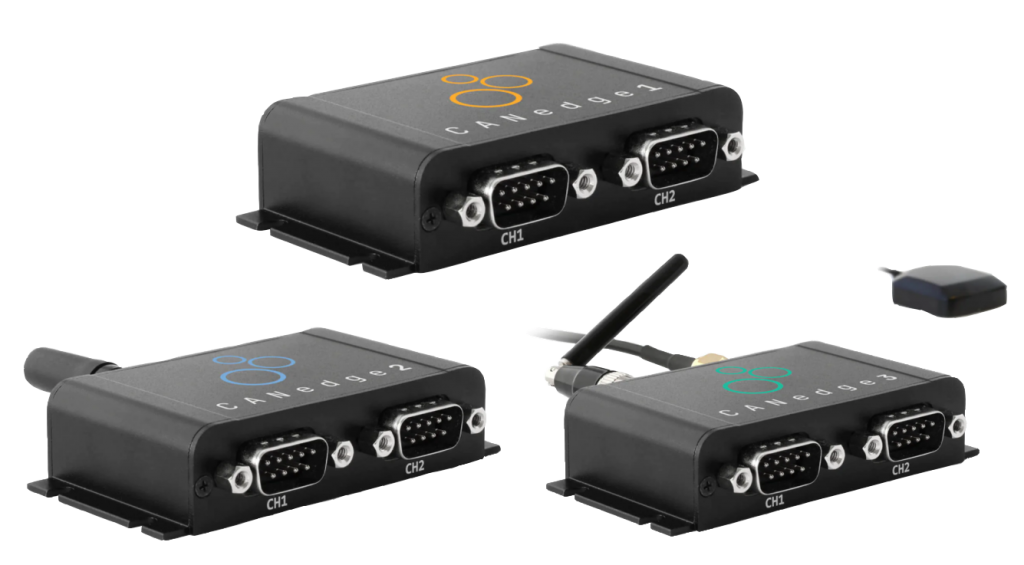

CANedge1

2路CAN FD/LIN 数据记录仪 (SD + RTC) CANedge1是长时间记录CAN / LIN系统的理想选择——例如用于OEM研发,诊断或其它合法的目的。

CANedge2

2xCAN/LIN 数据记录仪 (SD + RTC + WiFi) CANedge2是远程信息处理和车队管理以及研发现场测试,诊断和预测性维护的理想选择。

CANedge3

2xCAN/LIN 数据记录仪(SD+RTC+3/4G) CANedge3是通过3G/4G安全推送数据到您自己的服务器的不二选择

PCAN-Router Pro FD

可编程6路CAN/CAN FD总线网关与数据记录仪,带有IO功能。

PCAN-miniDisplay

带UI界面CAN总线记录仪。可图形化显示CAN总线报文信号(须提前配置好)。具备1路高速CAN与1路低速CAN通道。

PCAN-Diag FD

手持式CAN/CAN FD诊断仪,支持网络监控与记录;测试报文波形并解码;可测量终端电阻,总线负载,CAN电压等

FAQ

如果您不确定要选择哪种CAN记录器,请与我们联系 -我们始终以快速的响应而著称。

CANedge系列是CLX000的第二代产品,因此在大多数领域通常都比较出色。因此,如果您要开始一个新项目,这是推荐的选择。如果您需要频繁,自动和/或远程收集数据,我们建议使用带WiFi的CANedge2。

如果您需要通过USB实时流传输CAN数据,则需要CLX000,因为CANedge不支持USB流传输。如果仅需要通过USB传输数据,则CL1000就足够了。如果您还希望将数据记录到SD卡,建议使用CL2000或CL3000,因为它们可以启用数据的日期和时间戳。

CAN记录仪即插即用,可让您直接记录原始CAN数据:

  • 将设备连接到您的CAN总线(可选使用我们的DB9适配器电缆之一)
  • 设备开机,检测比特率,然后开始将原始数据记录到SD卡
  • 断开设备的连接,提取SD并将其插入PC(或通过USB提取CLX000)
  • 从这里,您可以在免费软件中打开原始日志文件,以进行DBC转换和分析。

除了上述内容外,自然还有大量的配置选项和使用软件/ API的方法。

下面我们详细介绍您可以记录的数据类型,并按协议,应用程序和参数进行拆分:

注意:数据是以原始格式记录的,需要将其解析为具体的物理量(即标定的工程值)——这样您才能绘制和分析数据。这需要一个软件/ API /脚本和一个* .DBC文件(转换规则的数据库)。

您可以通过使用我们提供的免费的CANvas工具(CLX000)或asammdf GUI / API(CANedge)来转换。此外,我们提供免费的OBD2 DBC和低成本的J1939 DBC用于转换。

CANedge系列是CLX000系列的第二代产品,并进行了一系列改进:

机械
  • 铝制外壳:新外壳坚固耐用,可使用不同的外部WiFi天线
  • 5V断电:使用DB9-USB适配器(CANedge2)通过第二个端口轻松为3G / 4G热点供电
  • 通道: 2个CAN / LIN通道,支持并行记录来自2个CAN + 2个LIN总线的信息
  • 工业SD: CANedge使用工业SD卡,可改善性能,使用寿命,温度范围等
  • 可提取的SD: SD可以提取,以80 MB / s的速度传输数据(通过USB传输CLX000时为0.5 MB / s)



记录的文件和软件/ API
  • MDF4记录文件:流行的二进制MDF4格式——比CSV更紧凑,处理速度更快,并且有许多CAN工具支持
  • CANcloud:开源的CANcloud浏览器工具可轻松管理日志文件和配置设备(包括OTA)
  • JSON SChema:配置文件基于JSON Schema概念,许多开源工具都支持
  • asammdf GUI:启用用户友好的MDF4日志文件编辑,DBC转换(包括OBD2 / J1939),图形图等
  • asammdf API:轻松轻松地按比例处理您的数据并自动创建报告/数据库/仪表盘
  • 转换器:开源轻量级转换器可将MDF4拖放/ CLI转换为* .csv和* .asc



数据记录
  • 无损: CANedge可以以零消息丢失记录极端总线负载(CLX000限制为〜1000帧/秒)
  • 高级配置:更高级的过滤器和传输列表(例如,多达128个过滤器,而CLX000为8)
  • 高级触发器:根据CAN ID和数据字节值启动/停止记录
  • 压缩:可选压缩可让您将日志文件大小减少50-70%
  • 加密:可选加密使您可以加密SD卡上的日志文件数据
  • 精度: RTC分辨率提高20倍(50微秒)-带有高级WiFi RTC同步
  • 启动时间:与CLX000相比,引导时间快得多(〜1秒vs.〜10秒)
  • CAN FD: CANedge支持CAN FD(灵活数据速率),使其具有前瞻性

WiFi(CANedge2)
  • WiFi:大大改进了WiFi(稳定性,范围,1-5个WiFi接入点之间的动态切换,设备状态更新)
  • 无线更新:只需单击几下即可通过无线方式更新设备配置/固件(OTA),包括 通过批处理工具
  • 安全性:安全的HTTPS传输(而不是不安全的FTP)。SD上的加密凭据
  • 云: S3界面支持即插即用集成,例如AWS,Google Cloud,Azure-以及MinIO等免费S3服务器
  • S3 API: S3 API可轻松实现服务器文件管理(包括服务器)的自动化。例如,OTA更新和日志文件处理

此外,CANedge系列将是我们重点关注的新固件升级-这意味着您将在接下来的时期内看到除上述功能之外的许多强大功能。CLX000最适合的主要用例是,如果您主要需要通过USB流化实时CAN数据(CANedge系列不支持)。

我们为所有设备提供免费软件,也有CANedge的API:



免费软件和API工具(CANedge)



MDF4转换器

可以通过免费的开源MDF4转换器轻松转换CANedge MDF4记录文件-例如,转换为CSV,ASC,TRC等格式,从而使您可以使用自己喜欢的工具加载和分析数据



asammdf GUI

开源asammdf具有适用于Windows / Linux的易于使用的GUI工具,可让您从CANedge2(包括OBD2或J1939)读取,编辑,导出,DBC转换和绘制MDF4文件。



MDF4 API

CANedge系列支持以行业标准MDF4格式记录原始CAN数据。asammdf API对此提供了支持,可让您轻松地编辑,导出或DBC转换数据



CANcloud

CANcloud使您可以在浏览器中管理CANedge设备和数据。只需登录到S3服务器即可进行无线下载文件或更新设备。100%开源。



S3 API

CANedge2将数据作为“ S3对象”存储在服务器上,所有主要语言的开放API / SDK均支持该功能。这使您可以自动执行数据处理,空中更新等。



免费软件工具(CLX000)



CANvas

CANvas是Windows工具,可让您配置CLX000,通过Wireshark中的USB通过流数据传输数据或将日志文件数据转换为具体的物理量(例如,OBD2数据或通过DBC转换为J1939数据)



Wireshark插件

Wireshark插件使您可以从CLX000流式传输实时DBC转换的OBD2 / J1939 / CAN数据——并为CAN总线逆向工程提供强大的跟踪视图

注意:以上所有工具都是100%可选的,您也可以不使用上述任何工具而使用CLX000 / CANedge设备。

远程信息处理

CANedge是例如J1939重型车队或仓库中远程信息处理的理想选择

研发

对于OEM而言,CAN记录仪是研发发工作中的核心,例如测试台设置和测功机中的ECU和动力总成。

优化

CAN总线数据对于优化燃油成本,驾驶员安全,车辆排放,提升性能等至关重要。

保养

在常规,预防性和预测性维护中,自动访问车辆数据可以成为关键因素

现场测试

后期原型开发需要低成本的独立车辆数据记录仪进行现场测试

汽车诊断

CAN记录仪可用于记录/传输OBD2数据,非常适合例如分析驾驶行为或诊断

电动车电池

数据在管理电动车电池 中越来越重要——例如在叉车和AGV中

CAN黑客

CLX000提供了强大的CAN总线嗅探器功能,可用于汽车黑客和逆向工程
