多功能
媒体转换器

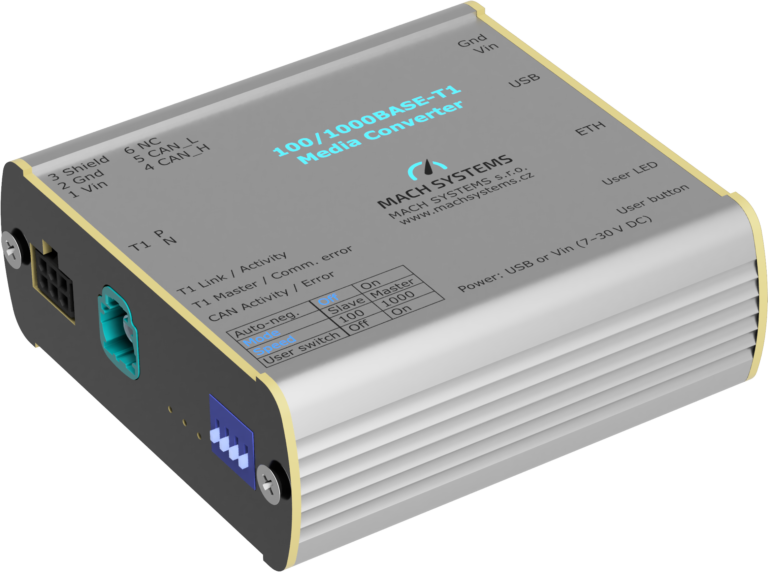

虹科 100/1000BASE-T1 H-MTD
媒体转换器
该转换器可实现1000BASE-T1与1000BASE-T（千兆以太网）、100BASE-T1与100BASE-TX（快速以太网）网络间的全双工物理层转换，配备H-MTD与RJ-45接口。其通信速率与主从模式可通过链路伙伴自动协商，亦可由用户手动配置。设备可通过USB虚拟串行端口读取状态信息与端口诊断数据，同时也可用作USB-CAN(/FD)接口。
- 集成媒体转换与USB-CAN接口，一机双用，节省空间与成本
- 全面支持100/1000BASE-T1车载以太网，兼容IEEE与传统模式
- 提供免费PC软件及开放协议，便于监控、配置、诊断与系统集成
- 工业级设计，供电安装灵活，支持宽压电源与DIN导轨安装
虹科还提供选配备TE MATEnet 接口的型号（ 点此了解详情⨠）
功能概述
- 产品亮点
- 车载以太网与标准以太网协议转换
- 支持1000BASE-T1及100BASE-T1标准
- 支持100/1000 Mbit 全双工通信
- 通信速率可自动协商或手动配置
- 主从模式可自动协商或手动配置
- 支持IEEE标准与传统（Legacy）模式
- T1端口极性自动检测
- 帧生成器模式
- 可通过USB接口进行设备配置、状态监控与端口诊断
- 提供免费PC应用软件
- 可充当USB转CAN(/FD)通信接口
- USB供电或外部电源供电
- 铝合金外壳
- 支持DIN导轨安装
- 特色功能
- 该转换器具备帧生成器、线缆诊断等高级功能，并能同时执行媒体转换与USB转CAN(/FD)接口的双重任务。设备采用H-MTD车载以太网连接器（符合USCAR 777-U-002-1-Z01标准）。
- 通过USB或CAN(/FD)接口的开放式通信协议，用户可读取状态信息并配置端口参数，轻松实现转换器与各类系统的集成。设备支持编程化配置，并配备免费PC应用程序，可直观显示设备状态、配置参数并调用高级功能。
- 该设备可轻松将100BASE-T1/1000BASE-T1 ECU或网络连接至PC设备（计算机/笔记本电脑）。转换器内置状态指示灯与拨码开关，无需PC，即可便捷操作。

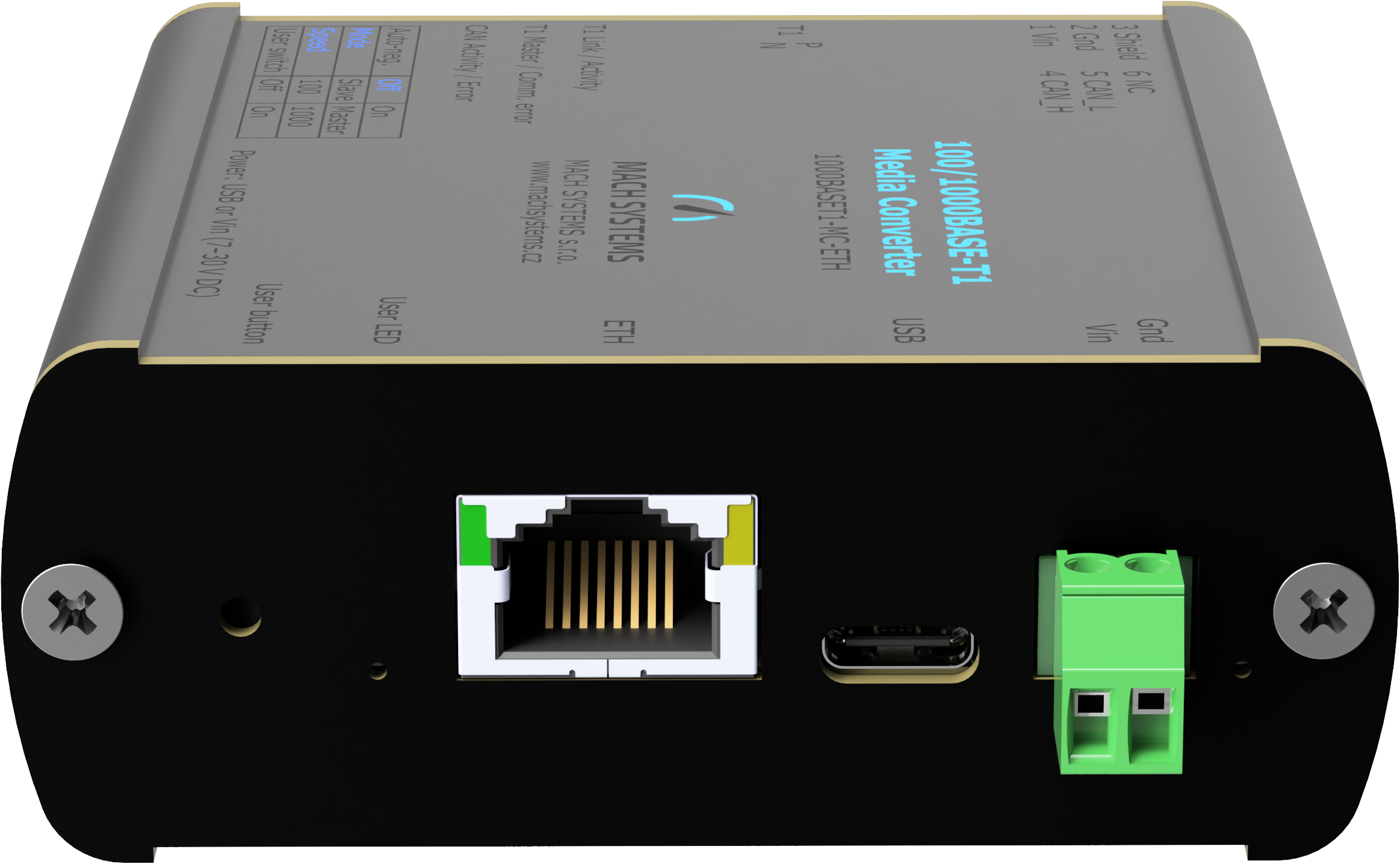

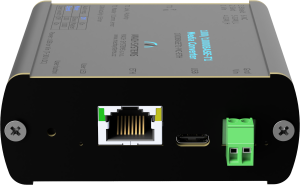

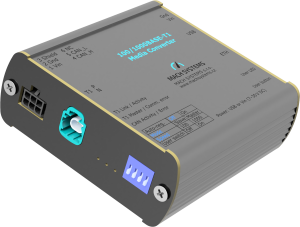

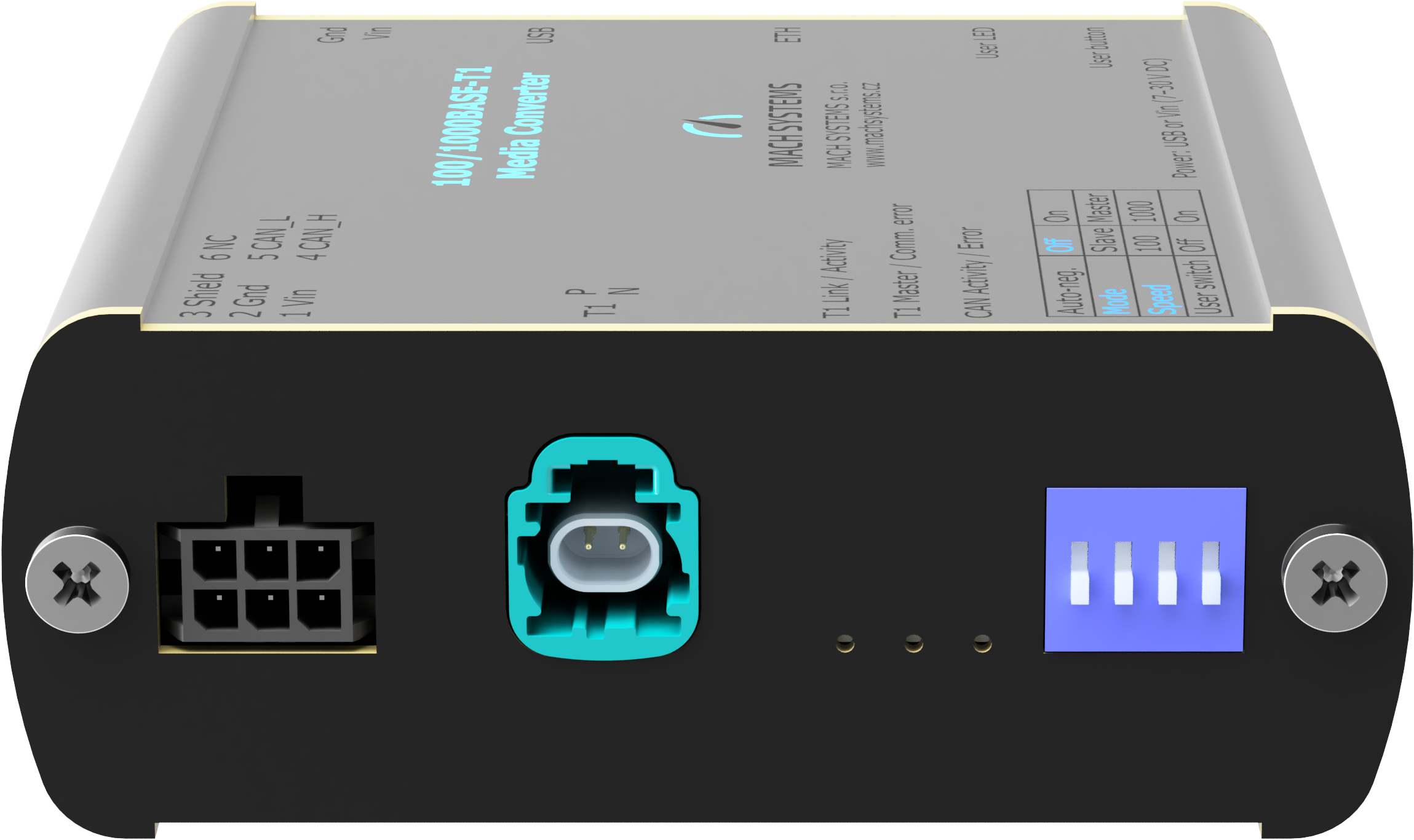

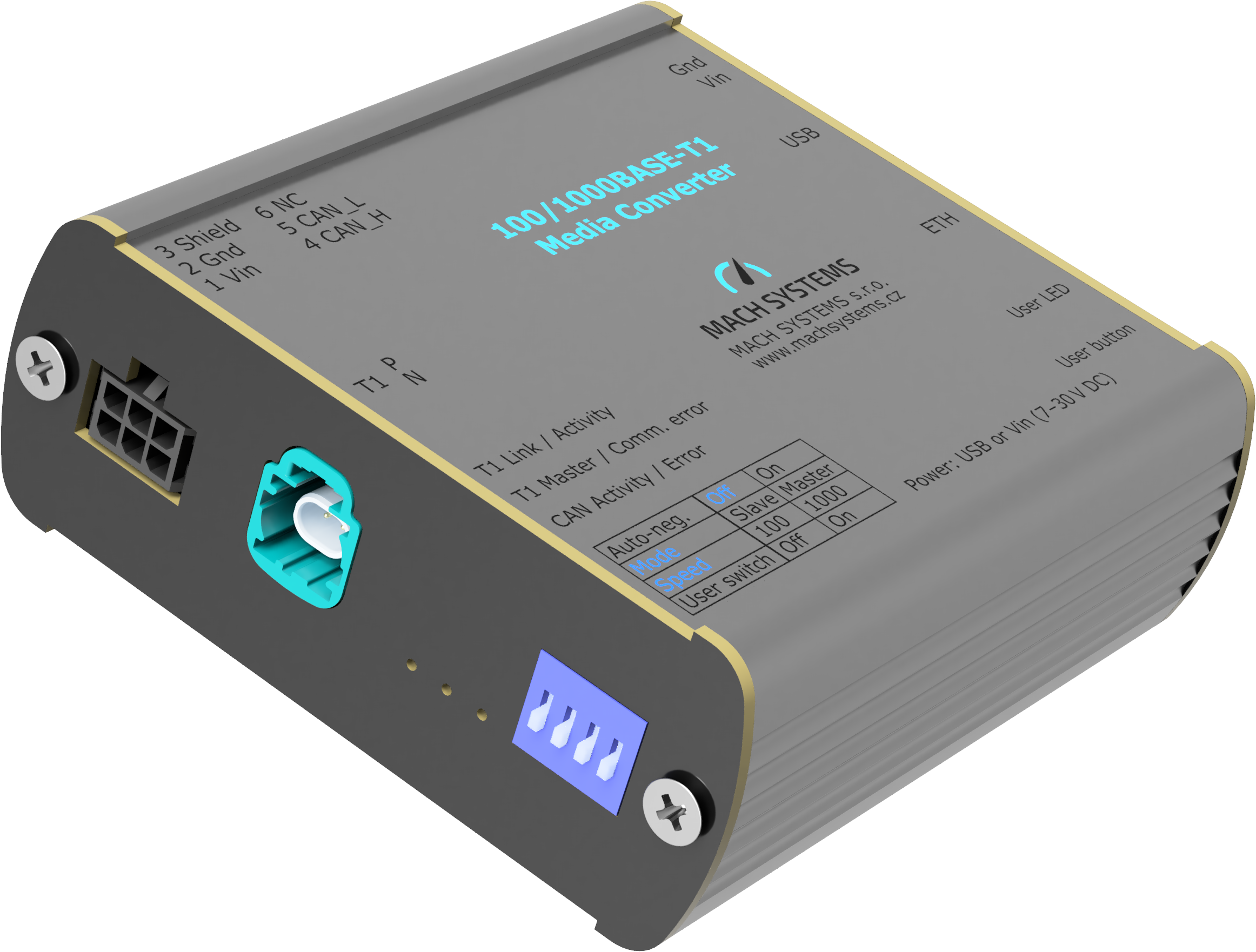

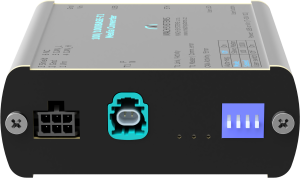

- 产品图片
规格参数
| 功能 | 描述 |
|---|---|
媒体转换功能 |
|
配置选项 |
|
通信通道 |
|
系统集成 | 支持通过 USB 虚拟串口或 CAN(/FD) 的开放式通信协议，可配置端口参数、读取端口状态、执行线缆诊断 |
USB-CAN(/FD) 接口功能 | 可在执行介质转换功能的同时，用作USB-CAN 或 USB-CAN FD 接口 (通过 USB 虚拟串口的开放式通信协议) |
免费PC应用程序 | 虹科提供免费 PC 应用程序，可用于读取状态信息、配置转换器、执行线缆诊断、使用 USB-CAN(/FD) 功能 |
供电方式 |
|
连接器 |
|
尺寸 | 84 x 82 x 33 mm |
工作温度 | -20~ 70 °C |
安装方式 |
|
其他产品信息

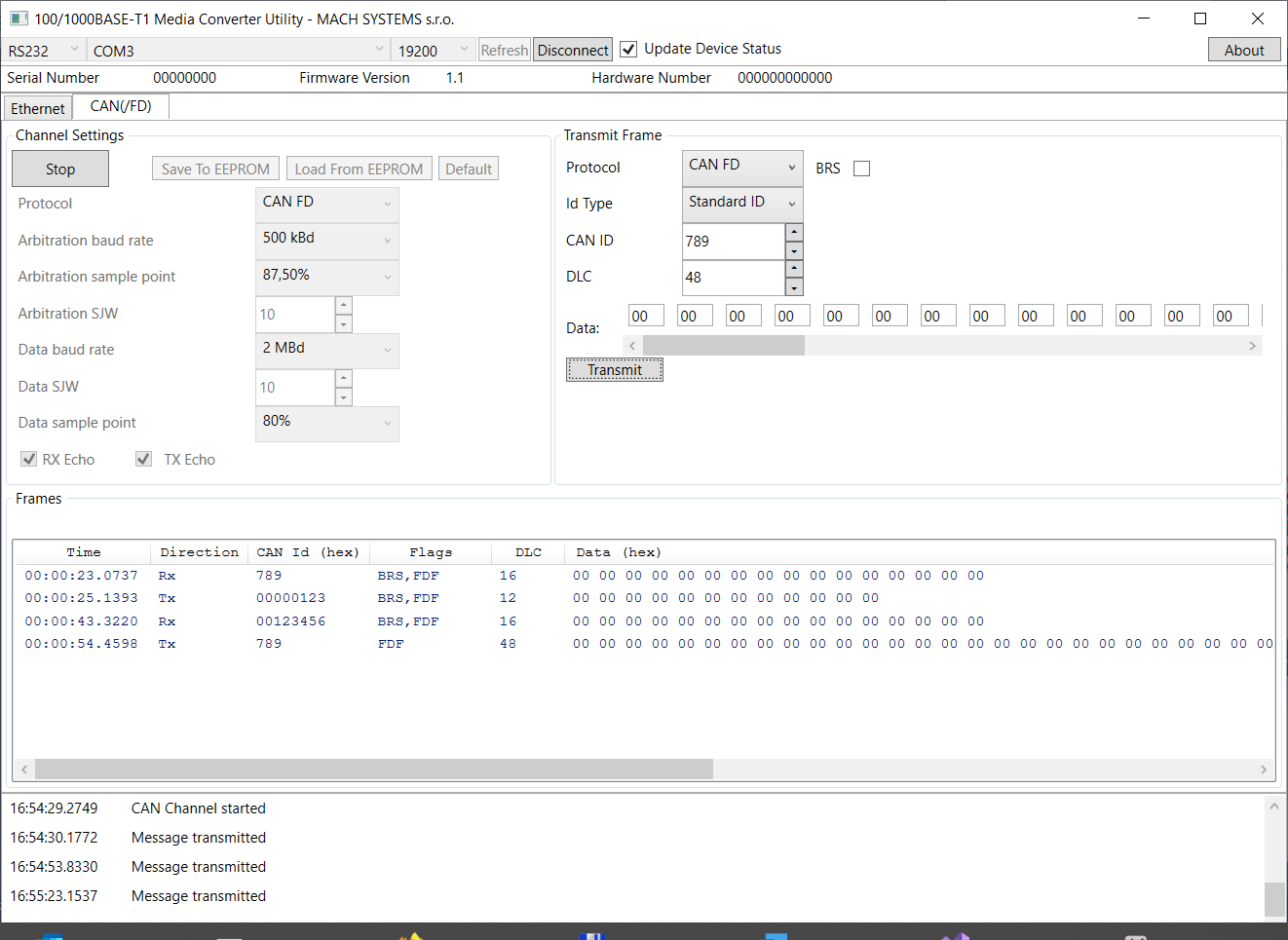

免费PC应用程序
虹科免费提供100/1000BASE-T1媒体转换器的配套PC应用程序。
- 核心功能
- 读取端口状态：链路状态、通信速率、主/从模式、信号质量、插入损耗及回波损耗
- 配置转换器参数：自动协商、速率、IEEE/传统（Legacy）模式
执行线缆测试 - 将媒体转换器用作USB-CAN(/FD)接口：配置CAN通道、收发CAN及CAN FD数据帧
*该应用程序基于.NET框架开发，支持Windows操作系统。
点击查看原图
集成通信协议
该转换器通过USB或CAN(/FD)接口提供开放式通信协议，可用于远程读取状态、配置T1及标准以太网端口参数，或用作USB-CAN(FD)接口。

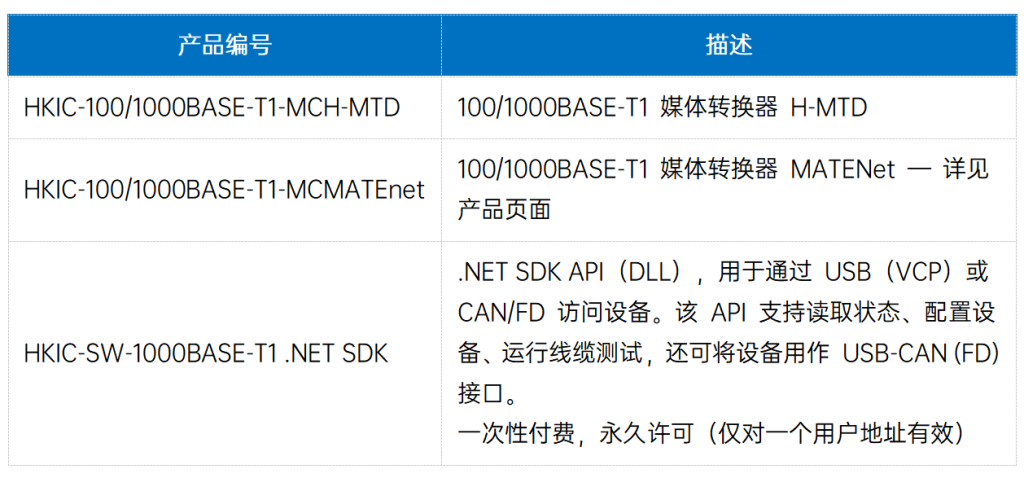

订货信息
