多功能
媒体转换器
100/1000BASE-T1 MATEnet
媒体转换器
该转换器可实现 1000BASE-T1 与 1000BASE-T（千兆以太网）网络之间，或 100BASE-T1 与 100BASE-TX（快速以太网）网络之间的全双工物理层转换，并配备 TE MATEnet 接口与 RJ-45 接口。通信速率和主/从模式可通过链路伙伴自动协商或由用户手动设置。配备1个 USB 端口（虚拟串口），可用于读取设备状态与端口诊断信息。该设备还用作 USB-CAN(/FD) 接口 。
- 可实现车载与传统以太网双向转换，支持百兆/千兆自适应
- 集成USB转CAN(FD)接口，一机两用，兼具高级诊断功能
- 具备线缆诊断与帧生成器，助力高效网络调试排障
- 提供开放协议与免费软件，便于系统集成与灵活配置
虹科还提供配备 H-MTD 接口的产品型号（ 点此了解详情≫ ）
产品详情
- 产品亮点
- 车载以太网与标准以太网转换
- 支持 1000BASE-T1 与 100BASE-T1
100/1000 Mbit 全双工通信 - 可自动协商或手动选择通信速率
- 可自动协商或手动选择主/从模式
- 支持IEEE标准和传统(Legacy)模式
- T1 端口自动极性检测
- 帧生成器模式
- USB 接口可用于设备配置、状态及端口诊断
- 提供免费 PC 应用程序
- 可用作 USB 转 CAN(/FD) 接口
USB 或外部电源供电 - 铝合金外壳

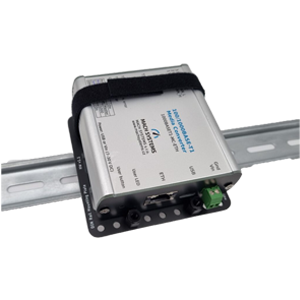

- 支持 DIN 导轨安装
- 特色功能
- 该转换器具备生成器、线缆诊断等多项高级功能 ，还可同时用作USB转CAN(/FD)接口。
- 通过USB或CAN(/FD)接口的开放式通信协议，用户可读取状态信息并配置端口参数，轻松实现转换器与各类系统的集成。设备支持编程化配置，并配备免费PC应用程序，可直观显示设备状态、配置参数并调用高级功能。
- 该转换器可轻松将100BASE-T1/1000BASE-T1 ECU或网络链接至PC设备（计算机或笔记本电脑）。设备内置状态指示灯和拨码开关，无需PC设备，也能便捷地使用该转换器。

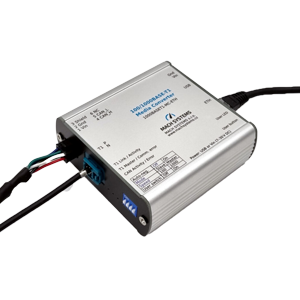

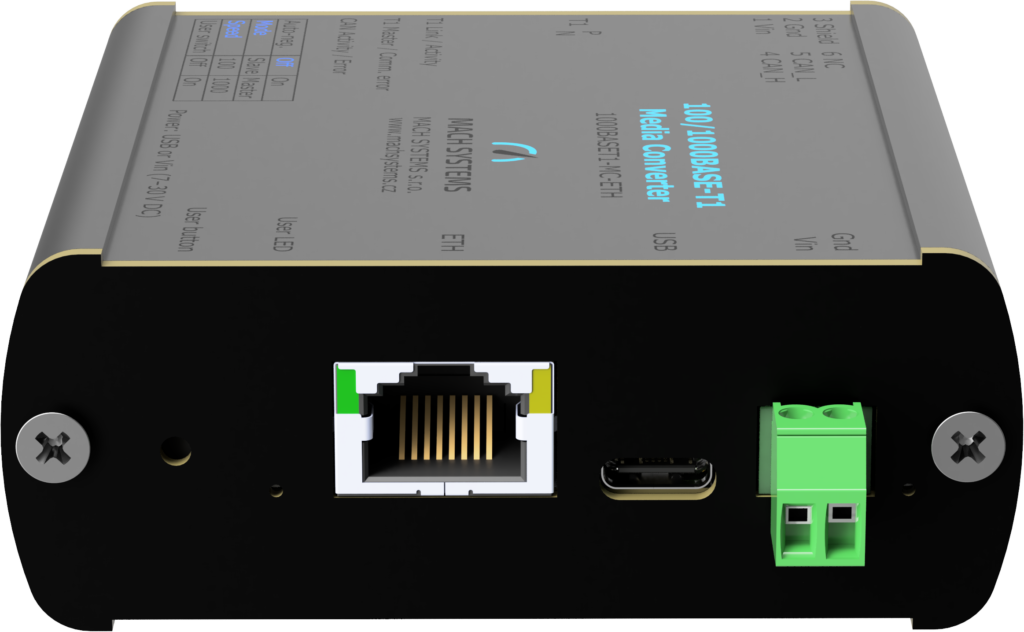

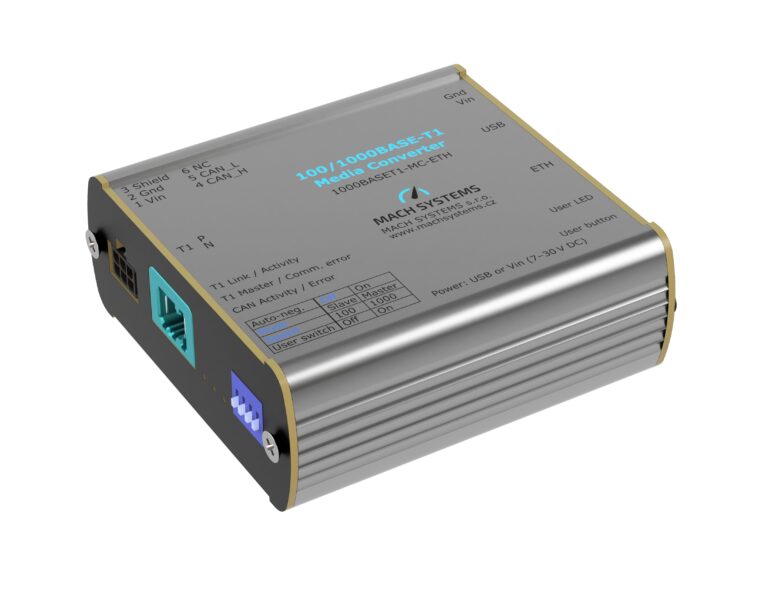

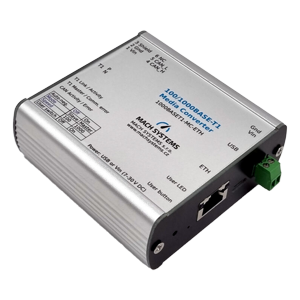

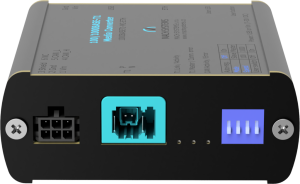

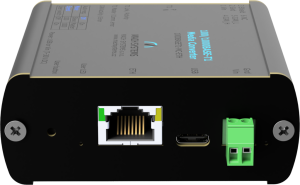

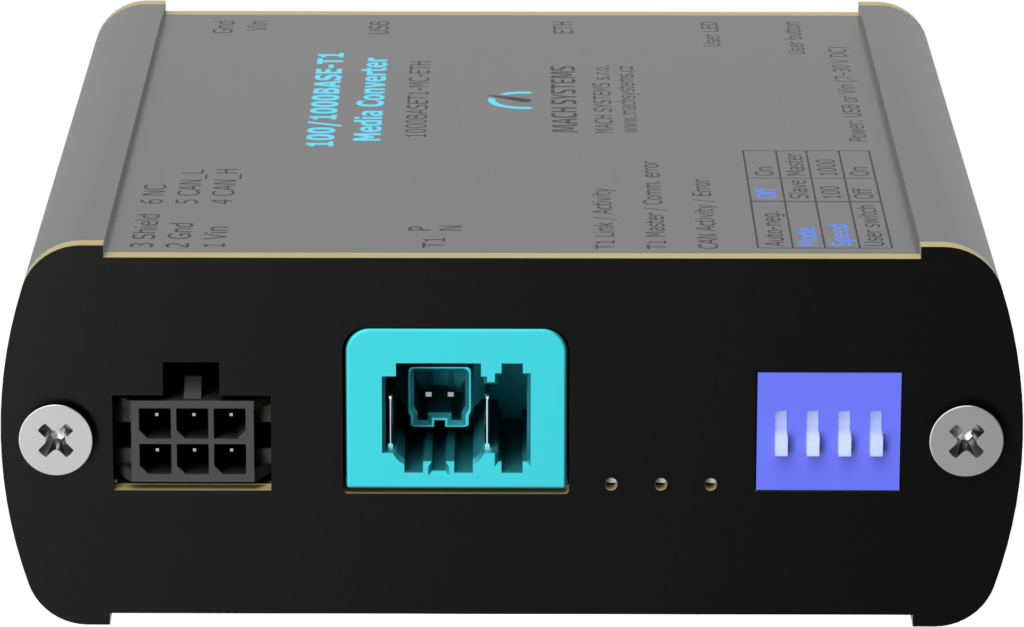

- 产品图片
规格参数
| 功能 | 描述 |
|---|---|
媒体转换 |
|
设备配置 |
|
通信通道 |
|
系统集成 | 通过 USB VCP 或 CAN(/FD) 的开放式通信协议，可配置端口参数、读取端口状态并运行线缆诊断 |
USB-CAN(/FD) 接口 | 可将设备用作 USB-CAN 或 USB-CAN FD 接口（通过 USB VCP 的开放式通信协议）—— 此功能可与媒体转换功能同时使用 |
PC 应用程序 | 虹科提供免费 PC 应用程序，可用于读取状态信息、配置转换器、运行线缆诊断、使用 USB-CAN(/FD) 功能 |
电源 |
|
连接器 |
|
尺寸 | 84 x 82 x 33 mm |
工作温度 | -20~70 °C |
安装方式 |
|
其他信息
免费 PC 应用程序
虹科免费提供100/1000BASE-T1 媒体转换器的配套 PC 应用程序
- 核心功能
- 读取端口状态：链路状态、通信速率、主/从模式、信号质量、插入损耗与回波损耗
- 配置转换器参数：自动协商模式、通信速率、IEEE标准/Legacy（传统）模式
- 运行线缆测试
- 可用作 USB-CAN(/FD) 接口：配置 CAN 通道、收发CAN 及 CAN FD报文帧
该应用程序适用于 Windows 操作系统，基于 .NET 框架开发。
点击查看原图
集成通信协议
该转换器通过USB或CAN(/FD)接口提供开放式通信协议，可用于远程读取状态、配置T1及标准以太网端口参数，或用作USB-CAN(FD)接口。

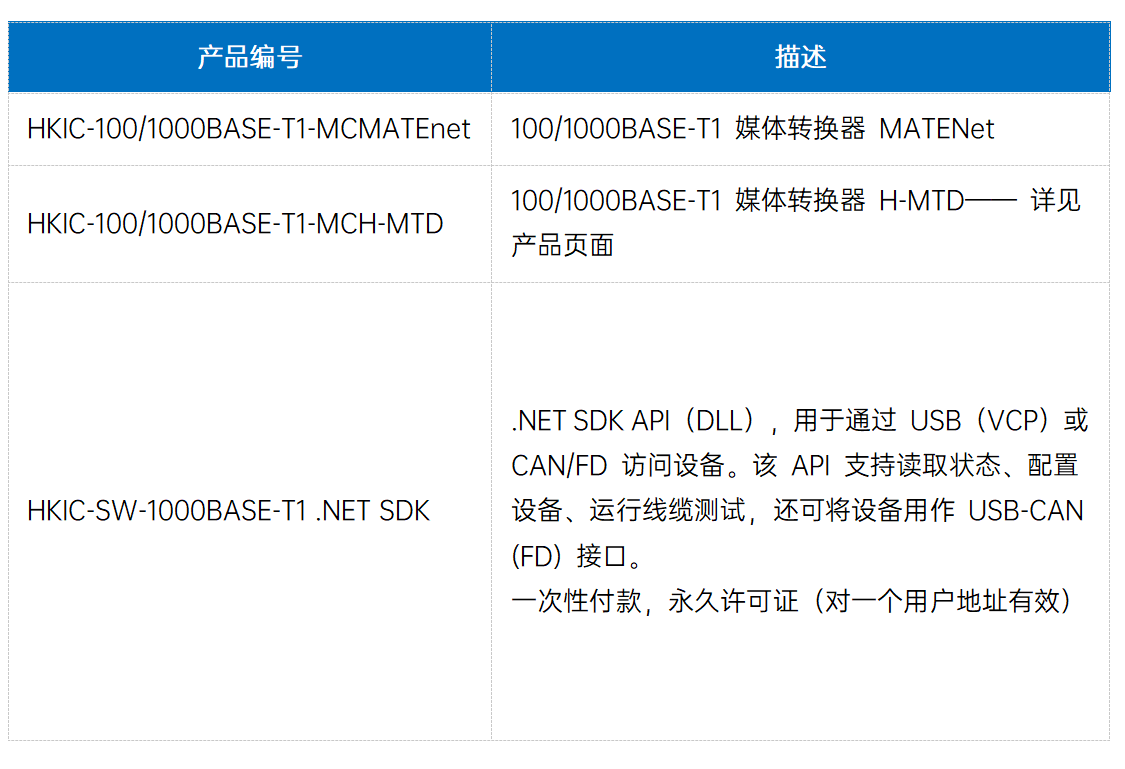

订货信息
