虹科Mach Systems 100/1000BASE-T1媒体转换器 v2 H-MTD虹科Mach Systems

高性能

车载以太网转换器

虹科 100/1000BASE-T1

媒体转换器 v2 H-MTD

该产品是一款车载以太网转换器，可实现 1000BASE-T1 与 1000BASE-T或 100BASE-T1 与 100BASE-TX 网络之间的全双工的物理层转换。产品配备 H-MTD 接口与 RJ-45 连接器，同时支持 MACsec安全功能与休眠/唤醒功能。

支持核心车规协议：集成OPEN联盟的MACsec（TC17）安全与TC10睡眠唤醒功能，满足现代车载网络安全与功耗管理要求
多功能一体化设计：兼具车载/标准以太网转换、USB转CAN(FD)接口、帧生成及线缆诊断功能，一台设备覆盖多场景调试需求
配置灵活且易集成：速率与主从模式支持自动/手动配置，提供免费PC软件与开放式通信协议，便于快速设置和系统集成
工业级可靠与专用接口：采用车载专用H-MTD连接器，宽温设计（-40~85℃），支持多种供电与安装方式，适应严苛环境

功能概述

该设备可实现 1000BASE-T1 与 1000BASE-T（千兆以太网）网络或 100BASE-T1 与 100BASE-TX（快速以太网）网络之间的全双工的物理层转换。产品配备 H-MTD 接口与 RJ-45 连接器。可通过链路伙伴自动协商或手动配置通信速率和主/从模式。

TC10 功能支持收发休眠与唤醒命令，而 MACsec 则通过可配置的RX / TX安全关联密钥（SAK）为数据链路层提供安全保障。

该设备配有 USB（虚拟串行端口）接口，可通过编程方式配置设备参数与读取状态信息。此外，设备该可用作 USB 转 CAN（/FD）接口。

虹科还提供配备 TE MATEnet 连接器的型号版本（了解详情≫）。

点击查看原图

产品详情

车载以太网与标准以太网双向转换
支持 1000BASE-T1 与 100BASE-T1 协议
支持OPEN联盟MACsec (TC17) 安全标准
支持OPEN联盟休眠/唤醒 (TC10) 功能
100/1000 Mbit 全双工通信
自动协商或手动选择通信速率
自动协商或手动选择主/从模式
T1 端口自动极性检测
帧生成器模式
可通过 USB 进行配置、状态查询及端口诊断
免费提供用于设备配置的 PC应用程序
可用作 USB 转 CAN (/FD) 接口
支持 USB 或外部供电
铝合金外壳
支持 DIN 导轨安装

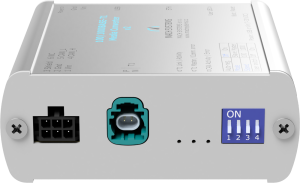

该媒体转换器具备帧生成器、线缆诊断等多项高级功能，还可能在运行媒体转换功能的同时，用作USB转CAN(/FD)接口。设备采用H-MTD车载以太网连接器（符合USCAR 777-U-002-1-Z01标准）。

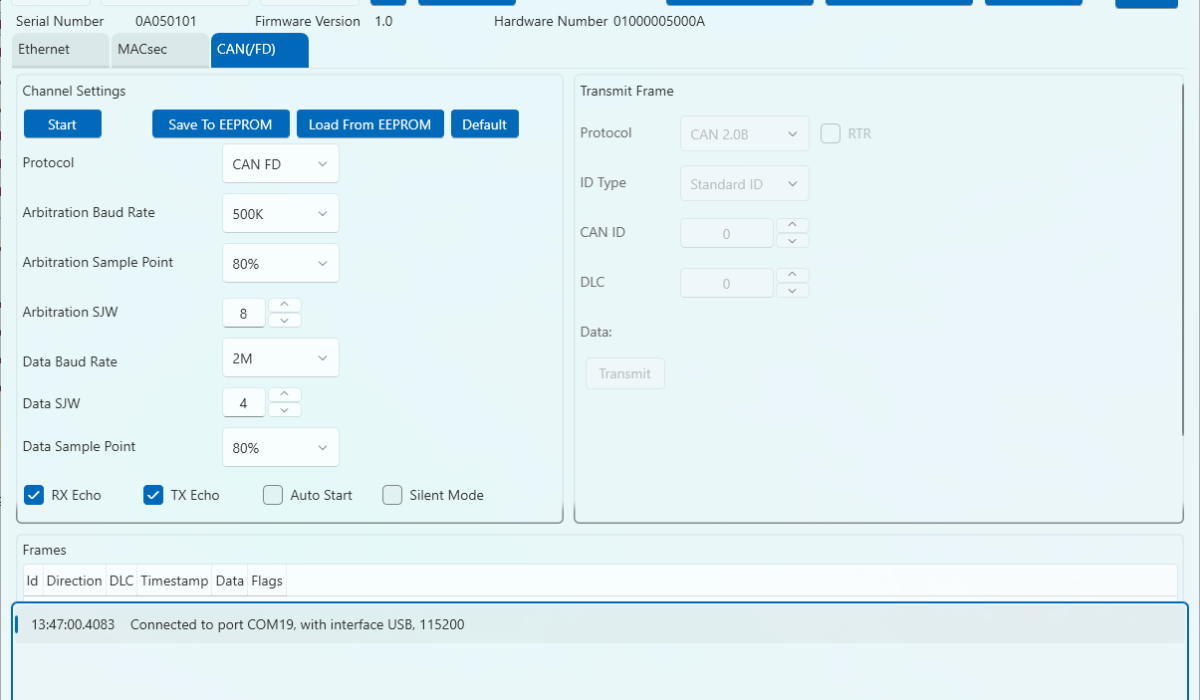

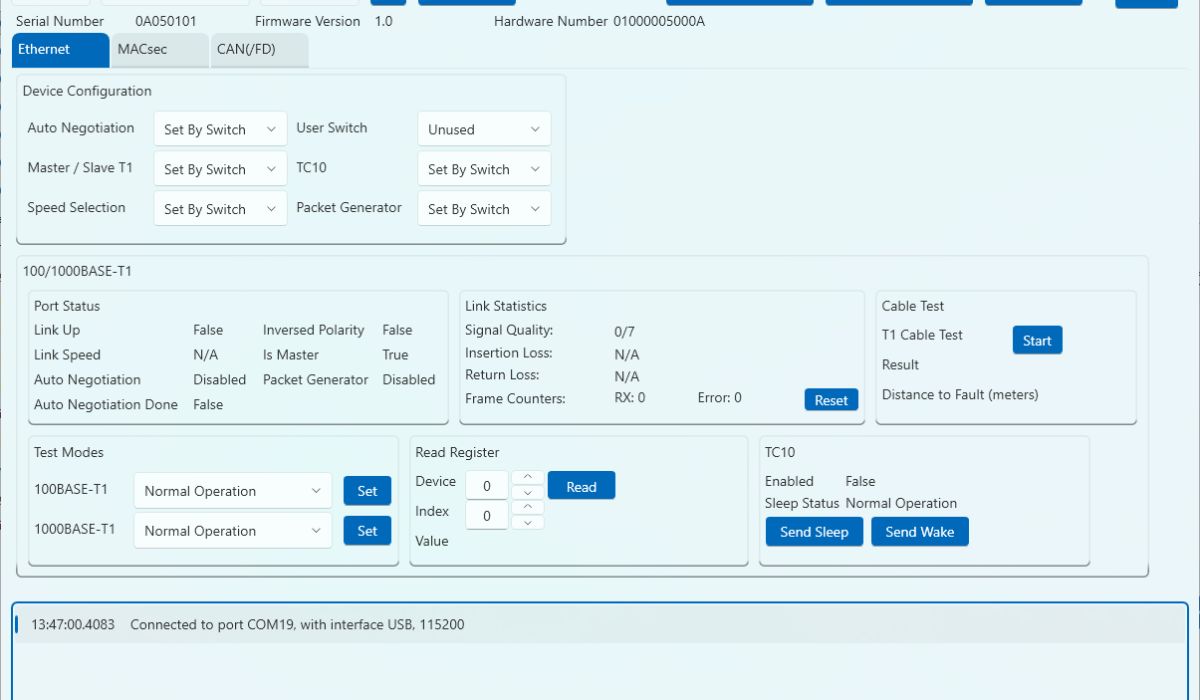

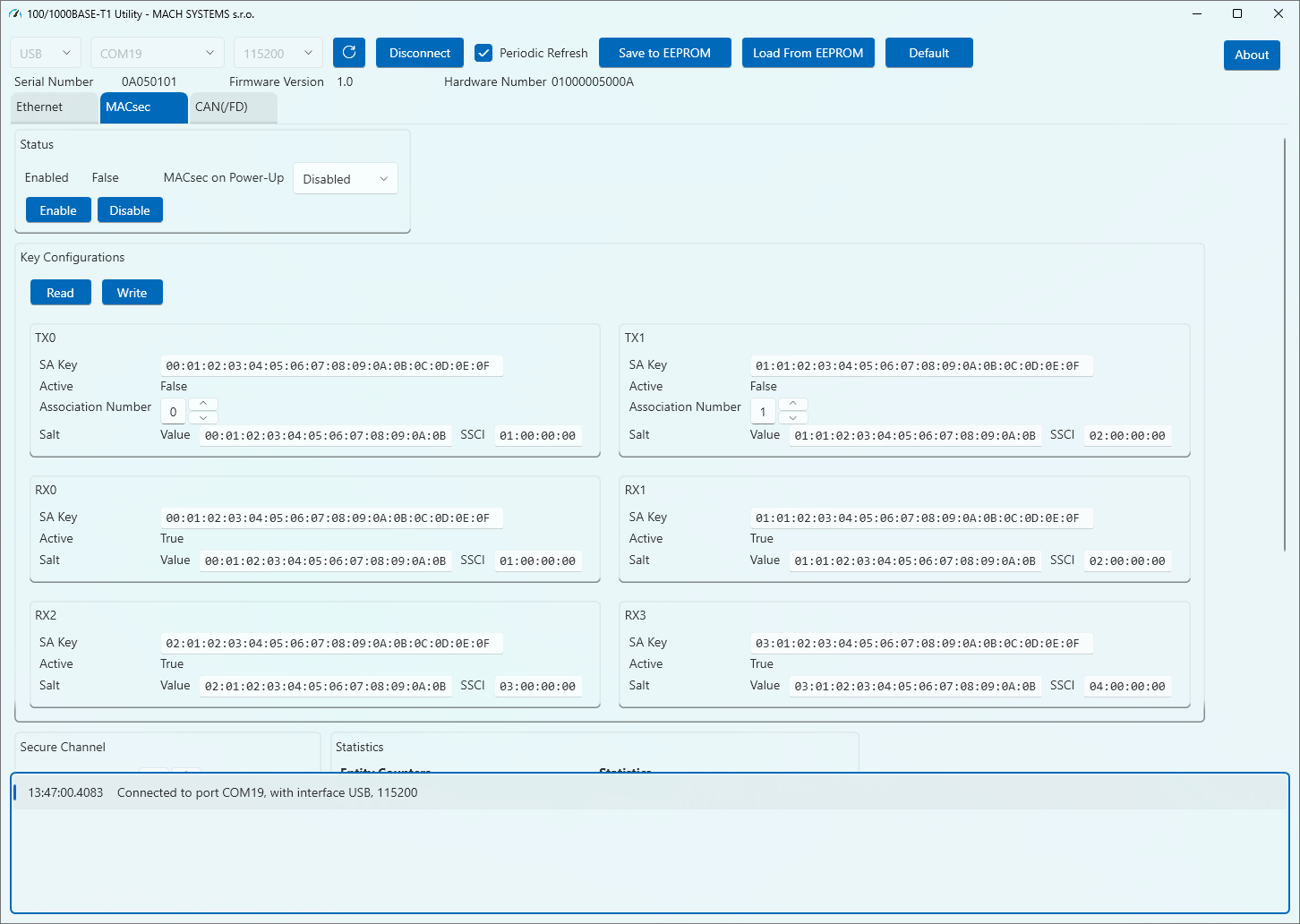

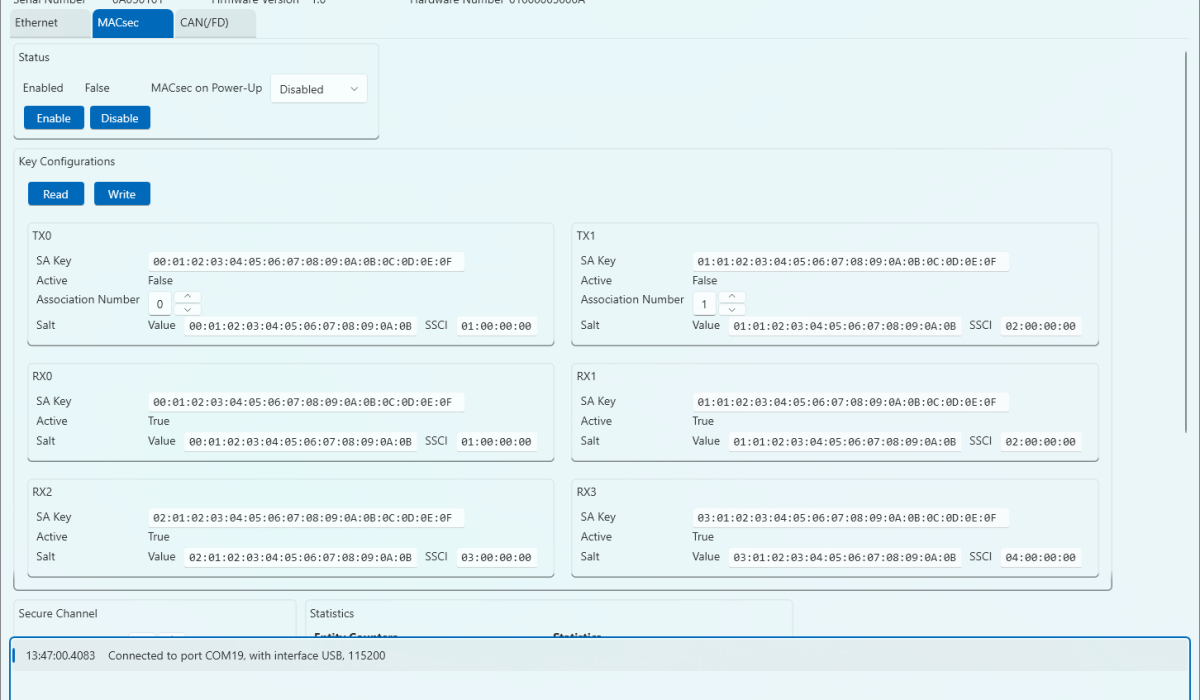

虹科还为您提供免费的PC应用程序，可直观显示设备状态、配置各项参数、调用MACsec和TC10等高级功能。通过USB或CAN(/FD)接口的开放式通信协议，可轻松将转换器集成至任何系统，用户既能编程配置设备参数（如T1端口参数、TC10、MACsec），也能实时读取设备状态。

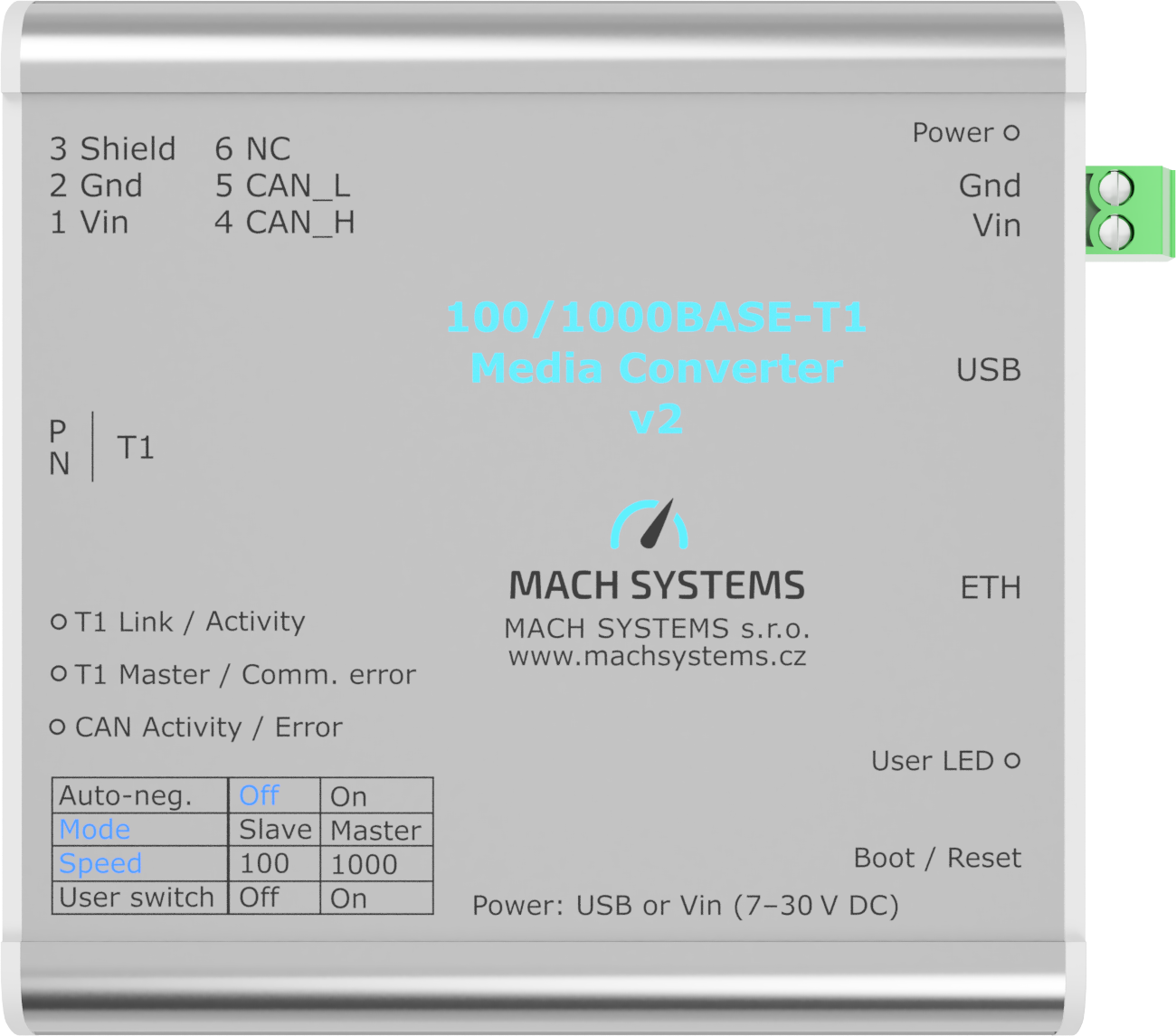

该转换器可轻松将100BASE-T1/1000BASE-T1 ECU或网络连接至计算机/笔记本电脑。内置 LED状态指示灯与拨码开关，无需连接PC即可便捷使用。

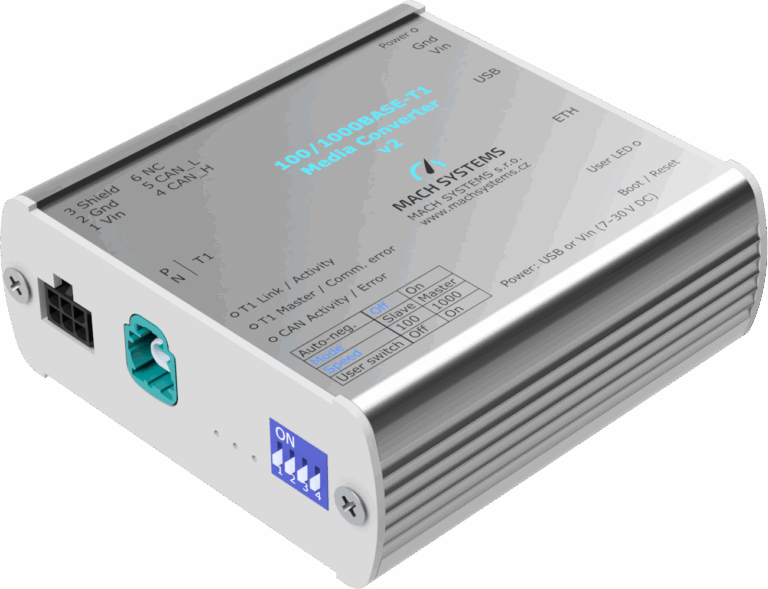

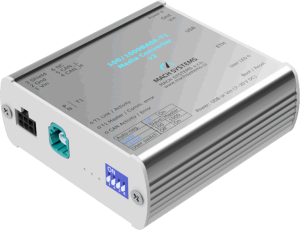

1000BASE-T1-Media-Conveter-v2-H-MTD-side-768x589

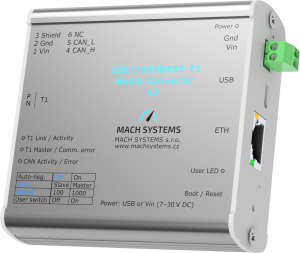

1000BASE-T1-Media-Conveter-v2-MACsec-TC10 (1)

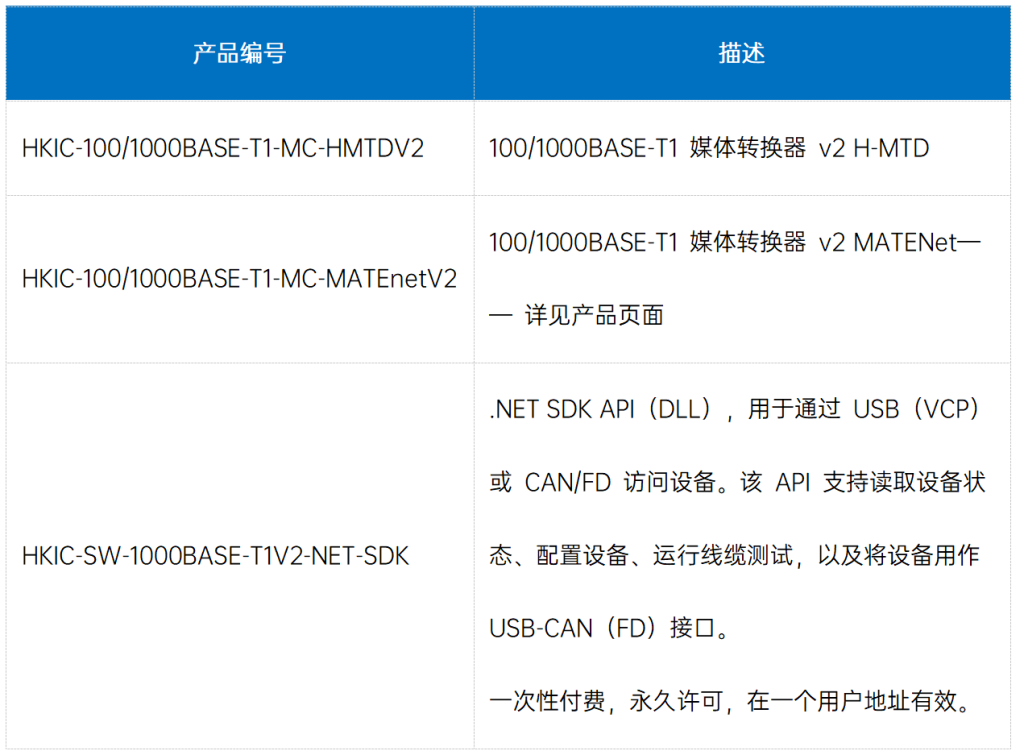

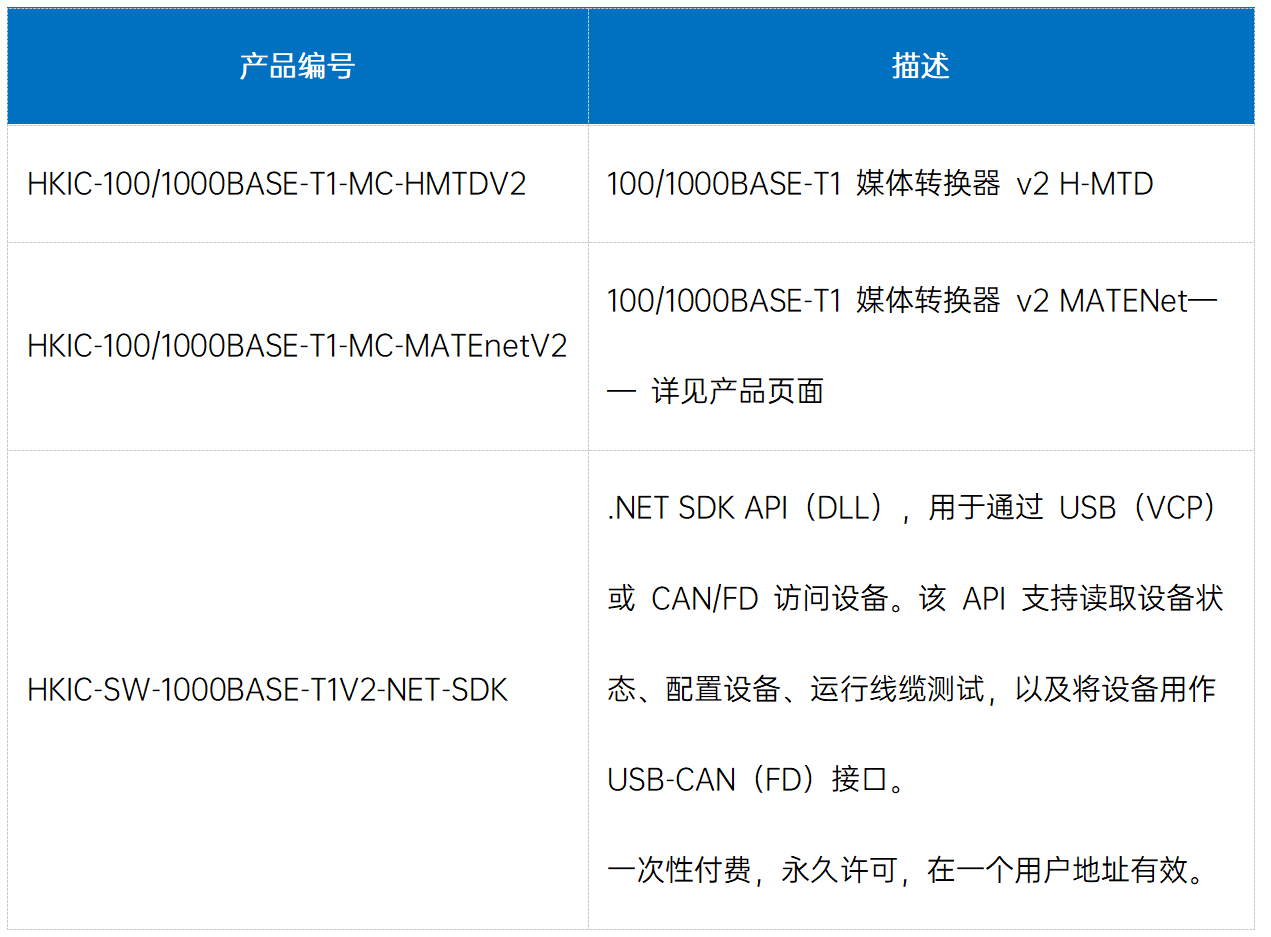

规格参数

功能	描述
介质转换	1000BASE-T1 转 1000BASE-T 100BASE-T1 转 100BASE-TX
配置选项	速率：100 / 1000 / 自动协商模式：主设备 / 从设备 / 自动协商帧生成器：开启 / 关闭 TC10：开启 / 关闭 MACsec：开启 / 关闭 + SAK
通信通道	车载以太网：支持 1000BASE-T1 (IEEE 802.3bp) 或 100BASE-T1 (IEEE 802.3bw)，具备 MACsec (TC17, IEEE 802.1AE) 及睡眠/唤醒 (TC10) 功能标准以太网：1000BASE-T (IEEE 802.3ab – 千兆以太网) 或 100BASE-TX (IEEE 802.3u – 快速以太网) CAN总线：支持 CAN FD 的高速 CAN 通道（ISO 11898-1:2015; CAN2.0A/B; ISO CAN FD) USB：USB 2.0 CDC
系统集成	通过 USB 虚拟串口或 CAN(/FD) 的开放式通信协议，可配置端口参数、读取端口状态、配置 MACsec 与 TC10功能，并执行线缆诊断
USB-CAN(/FD) 接口	运行媒体转换功能的同时，还可用作 USB-CAN 或 USB-CAN FD 接口（基于 USB 虚拟串口的开放式通信协议）
PC 应用程序	免费 PC 应用程序，可用于读取状态信息、配置转换器、执行线缆诊断、配置 MACsec 与 TC10，以及使用 USB-CAN(/FD) 功能
供电方式	USB 供电外部直流 7 – 30 V（具备极性及浪涌保护），可通过 2 针端子排或 6 针 Molex 连接器接入
接口	1000BASE-T1：TE MATEnet 接口 1000BASE-T：RJ-45 接口 CAN 总线与电源：6 针端子排 (Molex Micro-Fit) 电源：2 针端子排 (TE) USB 2.0：USB Type-C 接口
尺寸	84 × 82 × 33 mm
工作温度	-40 ~ 85 °C
安装方式	• 桌面放置（含粘贴垫） • DIN 导轨安装（支架需单独购买）
	完整规格参数详见设备数据手册
