虹科Mach Systems 100/1000BASE-T1 媒体转换器 v2 MATEnet

高性能车载以太网转换器

虹科 100/1000BASE-T1

媒体转换器 v2 MATEnet

该产品是一款车载以太网转换器，可实现1000BASE-T1与1000BASE-T（千兆以太网）网络或100BASE-T1与100BASE-TX（快速以太网）网络之间实现的全双工物理层转换，并集成MACsec安全、TC10睡眠唤醒、CAN(FD)接口及高级诊断功能，旨在为工程师在实验室、生产线或车辆内部进行网络连接、协议分析、节点测试和系统集成提供一站式解决方案。

多功能高度集成：兼具车载/标准以太网转换、USB转CAN(FD)接口、帧生成及线缆诊断功能，一站式解决多种调试需求
配置灵活智能：速率与主从模式支持自动协商或手动配置，提供免费PC软件与开放式协议，极大提升易用性与集成便利性
工业级可靠设计：宽温工作（-40~85°C），支持多种供电与安装方式，铝制外壳带保护，适应严苛的汽车及工业环境
全面符合核心车规：集成OPEN联盟MACsec（TC17）安全与TC10睡眠唤醒功能，满足现代车载网络对安全与功耗的核心要求

功能概述

该设备可实现1000BASE-T1与1000BASE-T（千兆以太网）网络或100BASE-T1与100BASE-TX（快速以太网）网络之间实现的全双工物理层转换。设备配备TE MATEnet接口和RJ-45接口，通信速率和主/从模式可通过链路伙伴自动协商或由用户手动配置。

TC10功能支持睡眠与唤醒指令的收发，而MACsec功能则通过可配置的RX/TX 安全关联密钥（SAK）为数据链路层提供安全保障。

可通过USB（虚拟串行端口）接口，以编程的方式配置设备参数、读取状态信息，同时还可用作USB转CAN(/FD)接口。

本产品也可选择H-MTD接口的版本（了解详情≫）。

点击查看原图

产品详情

车载以太网与标准以太网双向转换
支持 1000BASE-T1 和 100BASE-T1 标准
支持 OPEN联盟的 MACsec（TC17）安全标准
支持 OPEN联盟的睡眠/唤醒（TC10）功能
100/1000 Mbit 全双工通信
可自动协商或手动选择速率
可自动协商或手动选择主/从模式
T1 端口自动极性检测
帧生成器模式
USB接口用于配置、状态查询与端口诊断
提供免费PC应用软件
可用作 USB 转 CAN(/FD) 接口
支持USB供电或外部电源供电
铝制外壳
可安装在 DIN 导轨上

该设备具备帧生成器、线缆诊断等高级功能，除了介质转换功能外，还可用作USB转CAN(/FD)接口。

虹科提供免费的PC应用程序，可直观显示设备状态、配置参数以及使用MACsec和TC10等高级功能。通过USB或CAN(/FD)的开放式通信协议，可以轻松读取状态信息并配置端口参数，可将转换器便捷地集成到任何系统中。用户可通过编程方式配置设备（如T1端口参数、TC10、MACsec）并读取其状态。

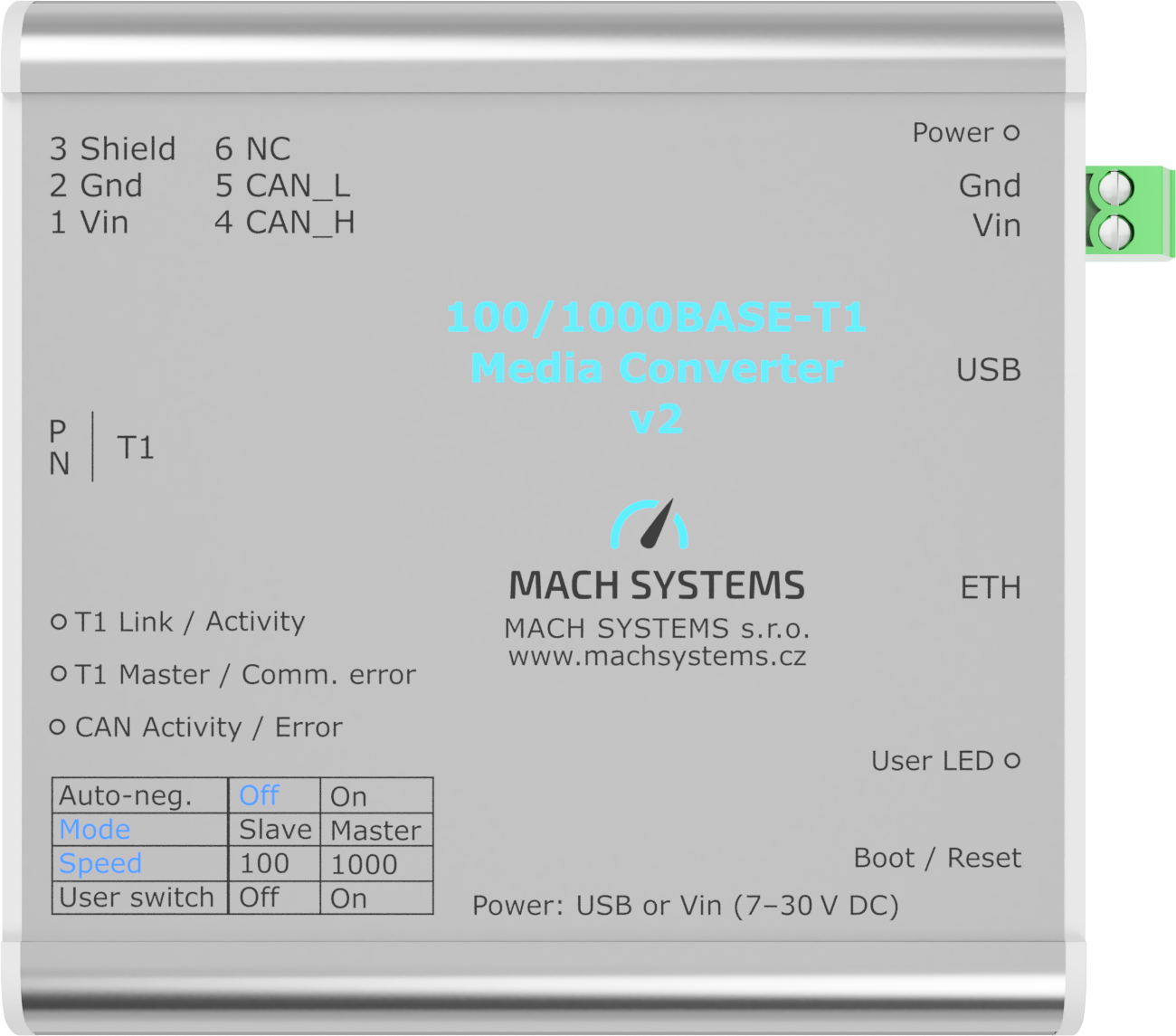

该转换器可轻松将100BASE-T1/1000BASE-T1 ECU或网络连接至计算机或笔记本电脑。内置状态指示灯和拨码开关，无需连接PC也能轻松使用。

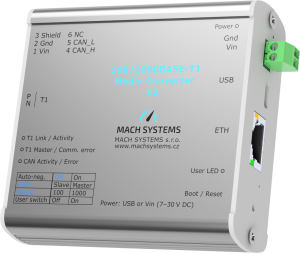

1000BASE-T1-Media-Conveter-v2-MACsec-TC10

规格参数

功能	描述
介质转换	1000BASE-T1 转 1000BASE-T 100BASE-T1 转 100BASE-TX
配置选项	速率：100 / 1000 / 自动协商模式：主设备 / 从设备 / 自动协商帧生成器：开启 / 关闭 TC10：开启 / 关闭 MACsec：开启 / 关闭 + SAK
通信通道	车载以太网：支持 1000BASE-T1 (IEEE 802.3bp) 或 100BASE-T1 (IEEE 802.3bw)，具备 MACsec (TC17, IEEE 802.1AE) 及睡眠/唤醒 (TC10) 功能标准以太网：1000BASE-T (IEEE 802.3ab – 千兆以太网) 或 100BASE-TX (IEEE 802.3u – 快速以太网) CAN总线：支持 CAN FD 的高速 CAN 通道（ISO 11898-1:2015; CAN2.0A/B; ISO CAN FD) USB：USB 2.0 CDC
系统集成	通过 USB 虚拟串口或 CAN(/FD) 的开放式通信协议，可配置端口参数、读取端口状态、配置 MACsec 与 TC10功能，并执行线缆诊断
USB-CAN(/FD) 接口	运行媒体转换功能的同时，还可用作 USB-CAN 或 USB-CAN FD 接口（基于 USB 虚拟串口的开放式通信协议）
PC 应用程序	免费 PC 应用程序，可用于读取状态信息、配置转换器、执行线缆诊断、配置 MACsec 与 TC10，以及使用 USB-CAN(/FD) 功能
供电方式	USB 供电外部直流 7 – 30 V（具备极性及浪涌保护），可通过 2 针端子排或 6 针 Molex 连接器接入
接口	1000BASE-T1：TE MATEnet 接口 1000BASE-T：RJ-45 接口 CAN 总线与电源：6 针端子排 (Molex Micro-Fit) 电源：2 针端子排 (TE) USB 2.0：USB Type-C 接口
尺寸	84 × 82 × 33 mm
工作温度	-40 ~ 85 °C
安装方式	• 桌面放置（含粘贴垫） • DIN 导轨安装（支架需单独购买）
	完整规格参数详见设备数据手册
