专业级
车载通信接口

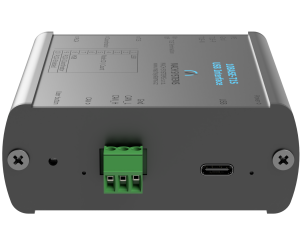

虹科 10BASE-T1S
USB接口
该产品是一款集成了10BASE-T1S车载以太网、CAN(FD)总线与USB接口的多功能车载网络适配与测试工具。其核心用途是将计算机（如开发笔记本电脑）便捷地接入 单对以太网（10BASE-T1S）网络和CAN(FD)总线网络，实现对这两类车载网络的监控、诊断、数据收发、节点仿真及物理层测试。
- 双网口集成：同时接入10BASE-T1S以太网和CAN(FD)总线，一站式车载网络调试
- 灵活可配置：板载开关快速设置通信模式、拓扑、终端电阻，适配多种测试场景
- 即插即用设计：USB Type-C供电即用，集成测试模式生成，便于现场及实验室使用
功能概述
10BASE-T1S USB接口可连接 10BASE-T1S网络与USB端口 。该设备插入电脑USB端口后，可用作标准网络接口卡。可直接将10BASE-T1S ECU或多点网络连接至计算机或笔记本电脑等未配备内置网卡的设备。

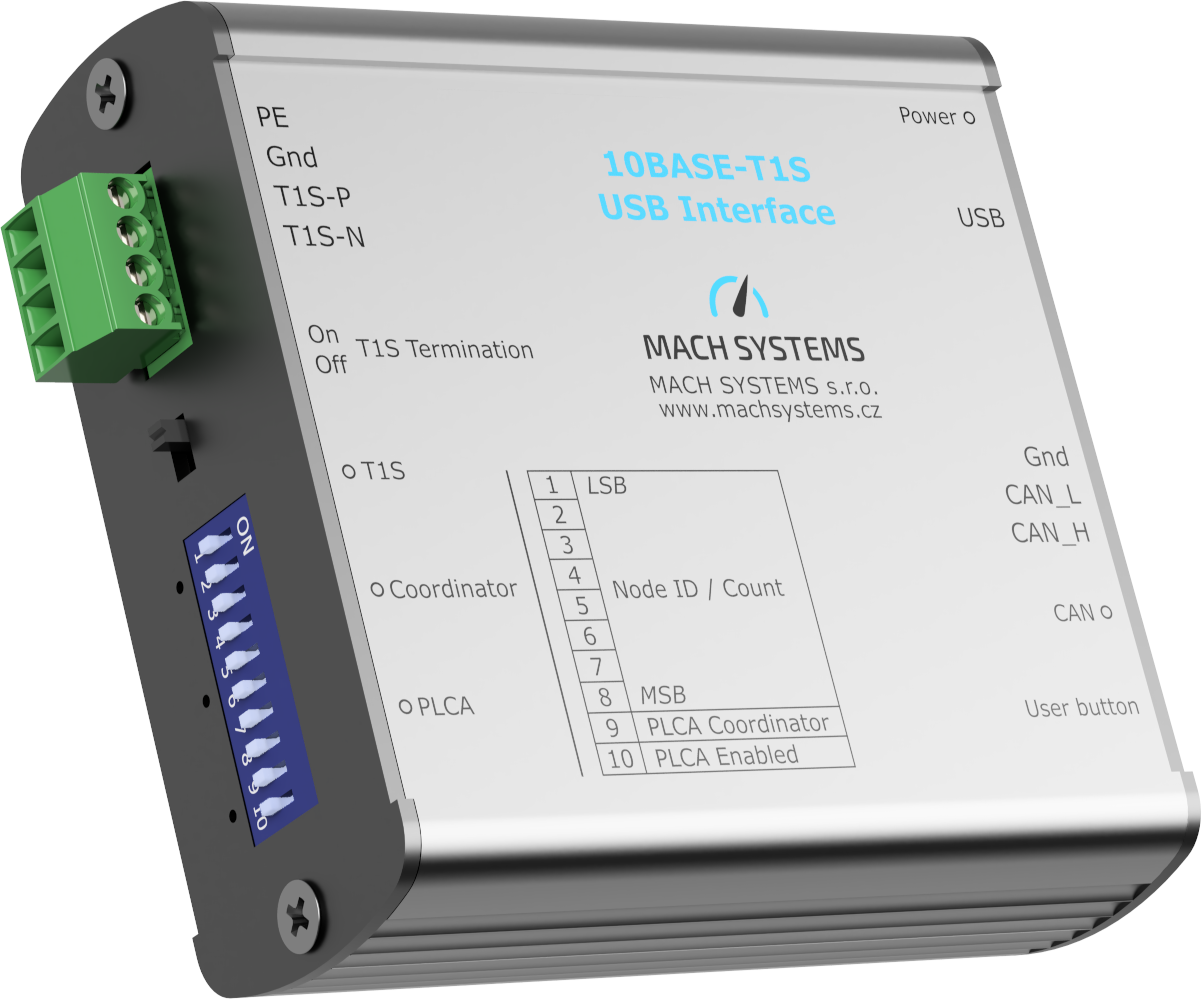

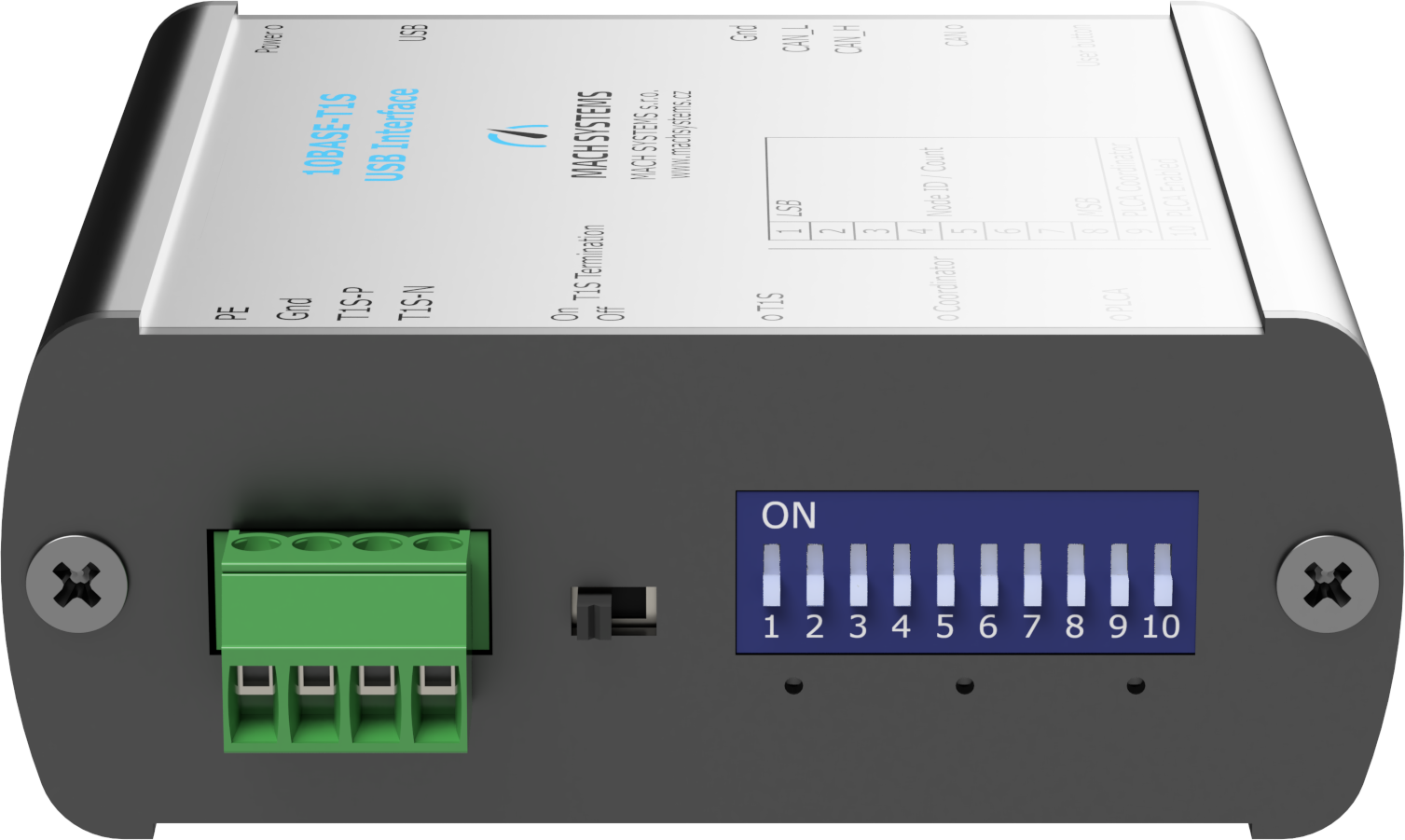

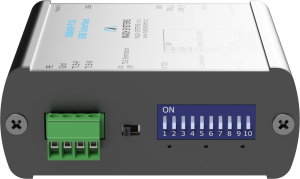

其单对以太网10BASE-T1S端口同时支持CSMA/CD与PLCA两种通信模式，兼容点对点及多点网络拓扑结构。通信模式、信标(BEACON) 传输（PLCA协调器）、节点ID/节点数量及总线终端等端口配置均可通过板载DIP开关便捷设置，同时支持10BASE-T1S测试模式。
点击查看原图
产品详情
- 产品特性
- 10BASE-T1S 转 USB 网络接口卡
- 10BASE-T1S 测试模式生成器

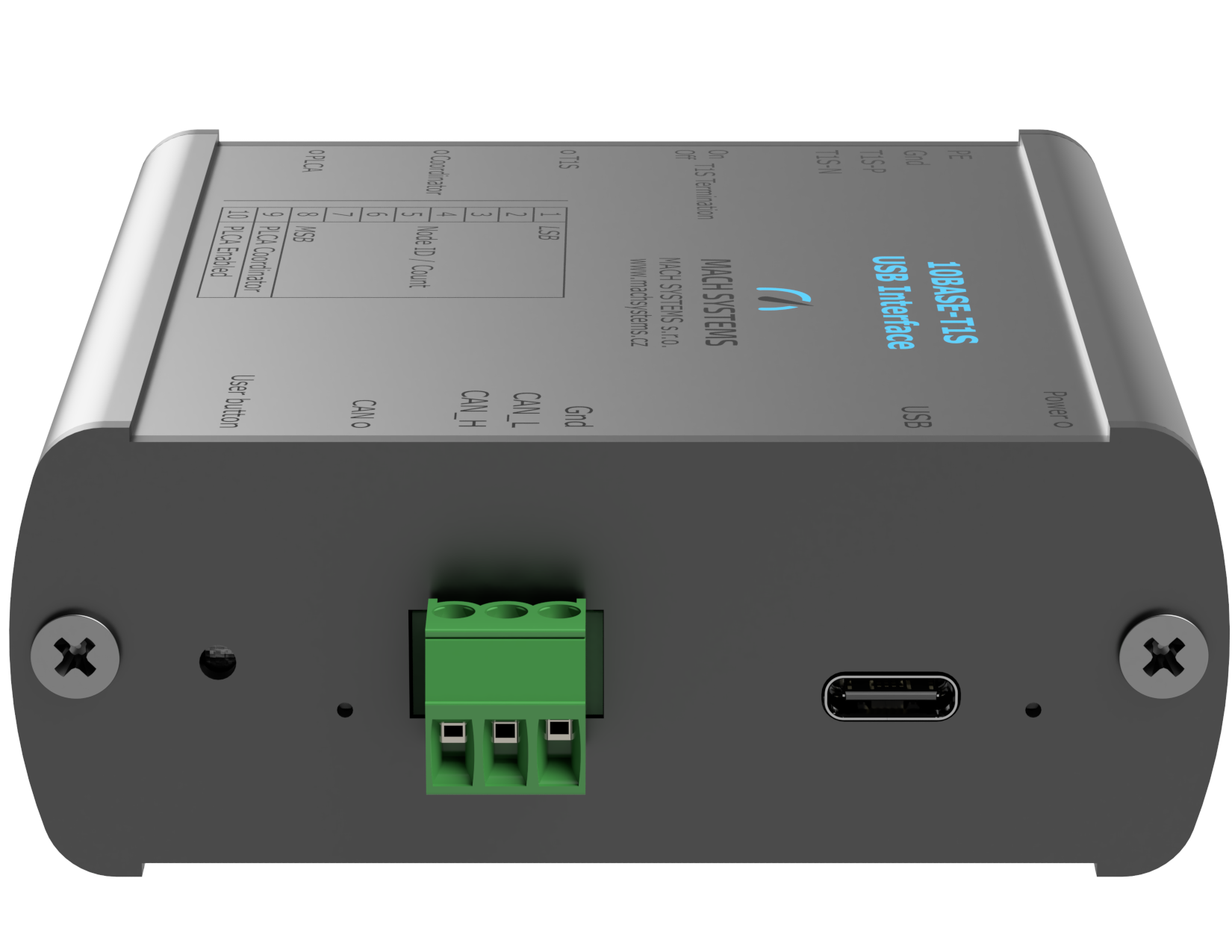

- USB – CAN(/FD) 接口
- 板载开关，可实现快速便捷的配置
- 技术规格
- 10BASE-T1S端口 (符合IEEE 802.3cg标准)
- 支持CSMA/CD与PLCA通信模式
支持PLCA协调器与跟随者模式 - 支持点对点或多点网络拓
- 可便捷启用终端节点总线终端电阻
- 可通过编程生成测试模式
- 支持CSMA/CD与PLCA通信模式
- USB 2.0 网络接口卡
- USB Type-C 连接器
- 支持USB总线供电
- 1个CAN(/FD)通道
- 5个状态指示灯
- 11个配置开关

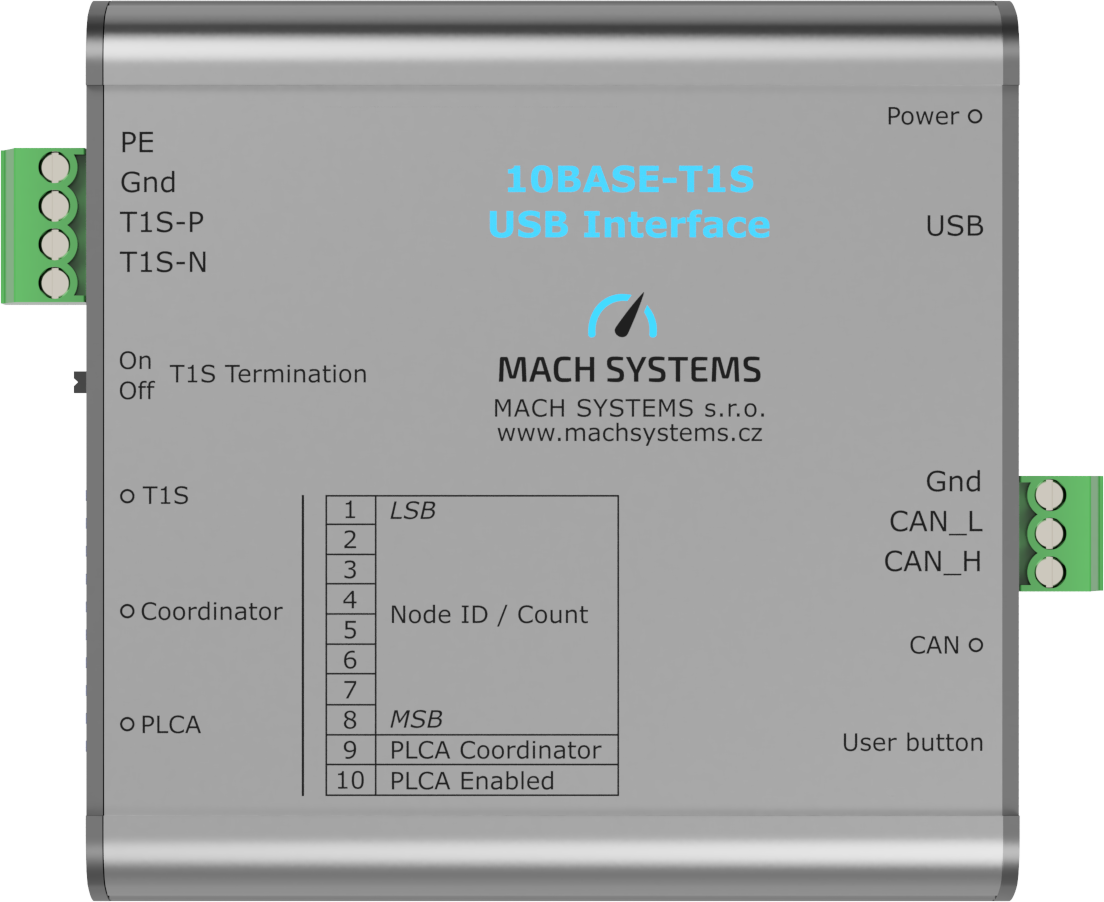

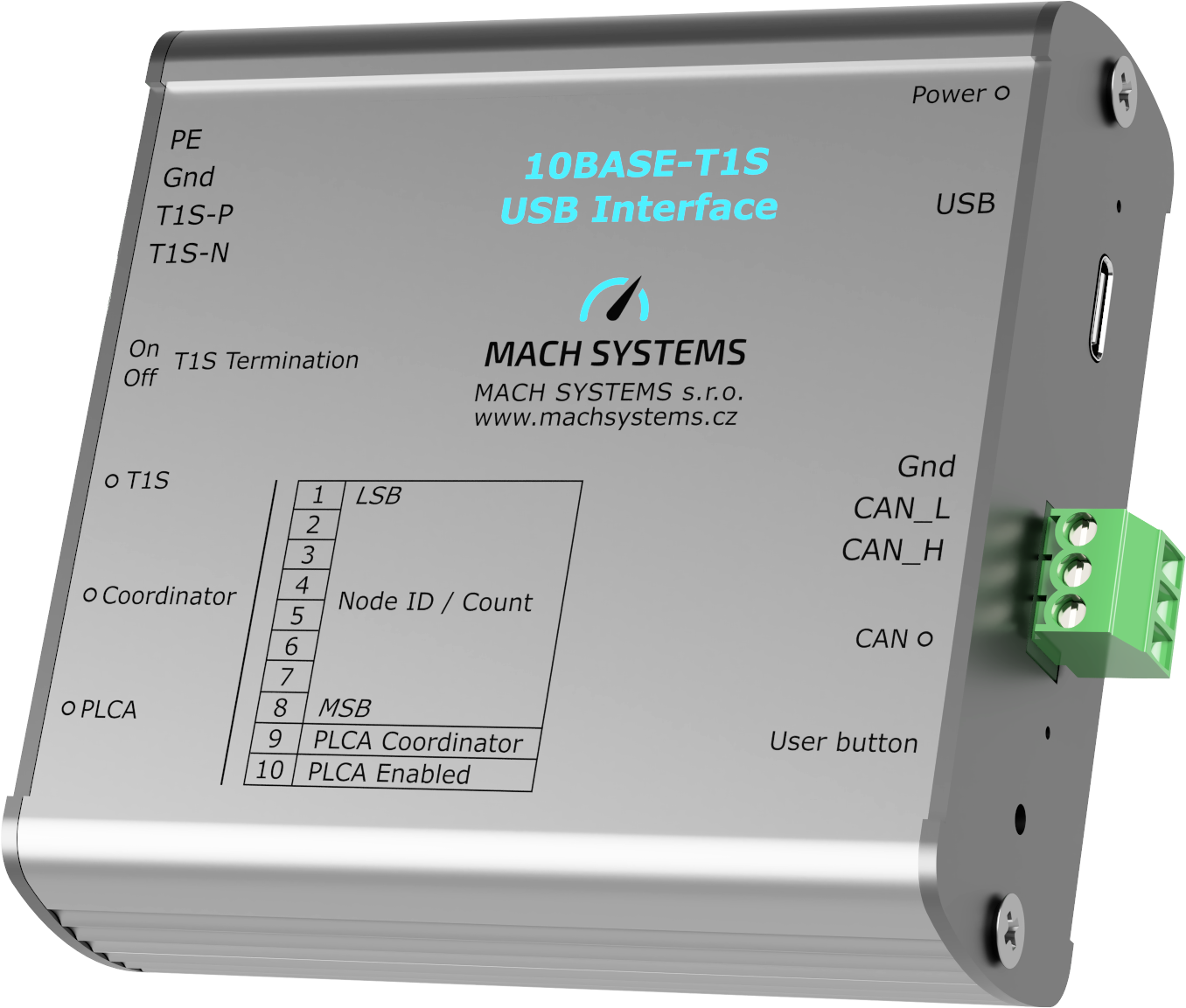

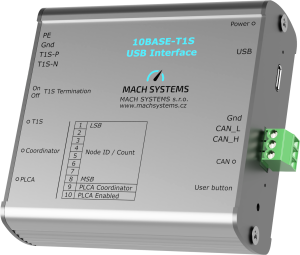

- 产品图片
规格参数
| 功能 | 描述 |
|---|---|
核心功能 |
|
通信通道 |
|
指示灯 |
|
按键与开关 |
|
电源 | 通过 USB Type-C 端口供电 |
接口配置 |
|
尺寸 | 88 x 82 x 33 mm |
工作温度 | -20°C~70°C |
安装方式 |
|

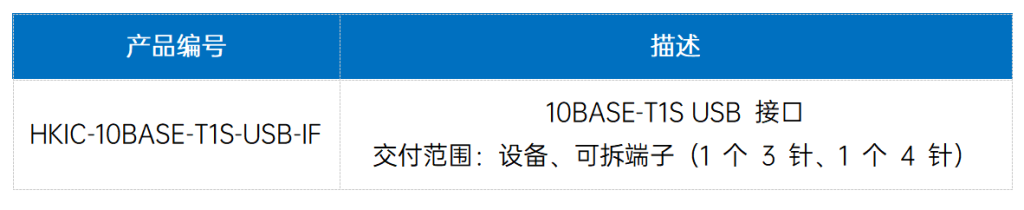

订货信息
订货清单
