多功能
车载通信接口
虹科 100/1000BASE-T1
USB接口MATEnet
该产品是一款车载以太网转USB 3.1/2.0的网络接口卡，可将无内置车载以太网卡的计算机直接接入100/1000BASE-T1 车载网络，同时可作为USB-CAN(FD)接口使用。设备集成了车载以太网通信、CAN总线接口与高级诊断功能 ，可应用于汽车电子的研发测试、产线EOL 刷写、车载网络诊断与数据采集等场景。
- 双速车载以太网NIC：支持100/1000BASE-T1标准，可将USB端口转换为车载以太网卡，使PC可直接访问车载网络设备
- 集成USB-CAN(FD)接口：运行以太网功能时，可同步作为USB-CAN（/ FD）接口使用，实现多协议并行接入与数据交互
- 智能配置与诊断：可自动协商或手动配置速率/主从模式，提供PC软件进行状态监控、参数配置及线缆物理层诊断

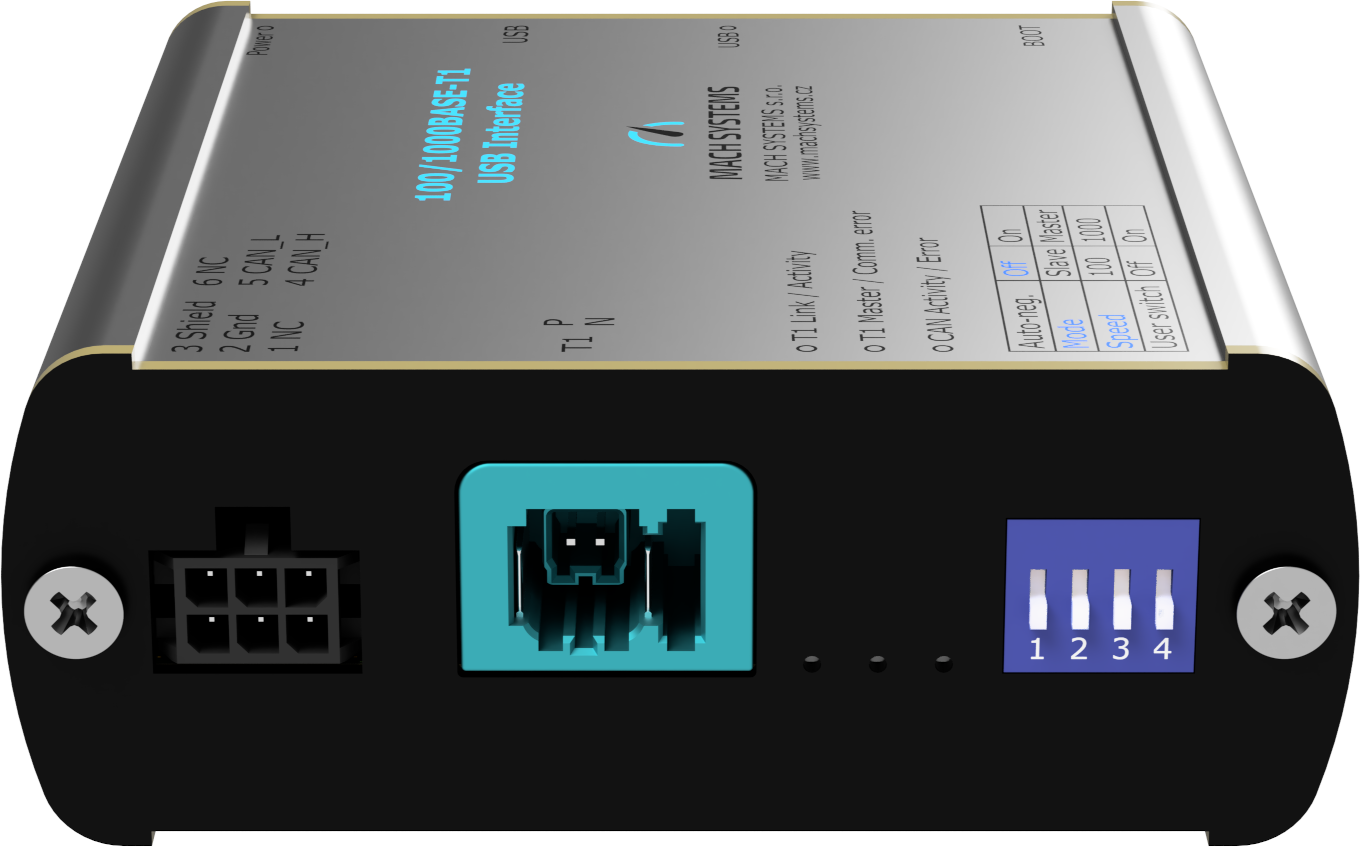

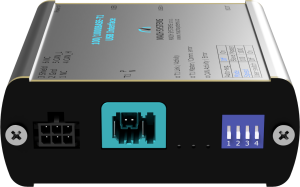

- 工业级易用设计：采用TE MATEnet/H-MTD车载连接器与USB Type-C接口，支持USB总线供电与DIN导轨安装，适应工业环境
功能概述
虹科100/1000BASE-T1 USB接口MATEnet 可实现 1000BASE-T1/100BASE-T1网络与USB端口之间的连接。若将其连接至PC的USB端口 ，则可作为标准网络接口卡使用，并配备TE MATEnet连接器和USB 3.1 Type-C连接器。
该设备可将100BASE-T1/1000BASE-T1 ECU或网络连接至无内置网卡的计算机（如超极本、迷你PC等）。 通信速率与主从配置既可通过链路伙伴自动协商设置，也可由用户手动配置 。设备支持通过虚拟COM端口读取状态信息及端口诊断数据，还可用作USB转CAN(/FD)接口 。
点击查看原图
产品详情
- 亮点功能
- 车载以太网转USB 3.1/2.0网络接口卡
- 支持1000BASE-T1与100BASE-T1协议
- 100/1000Mbit 全双工通信
- 主从模式可自动协商或手动配置
- 支持IEEE标准模式与传统（Legacy）模式
- T1端口可进行自动极性检测
- 帧生成器模式
- 通过USB虚拟串口实现配置、状态监控及端口诊断
- 提供免费PC应用软件
- 可用作USB转CAN(/FD)接口

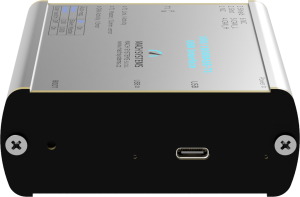

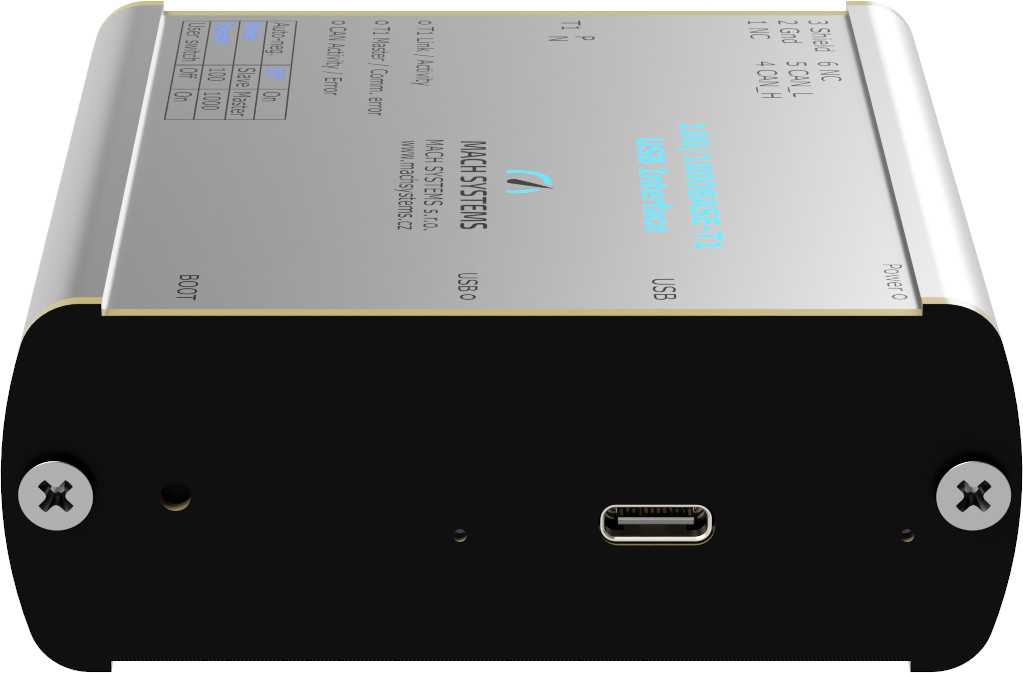

- 配备USB 3.1 Type-C接口
- 支持USB总线供电
- 铝合金外壳
- 支持DIN导轨安装
- 其他功能

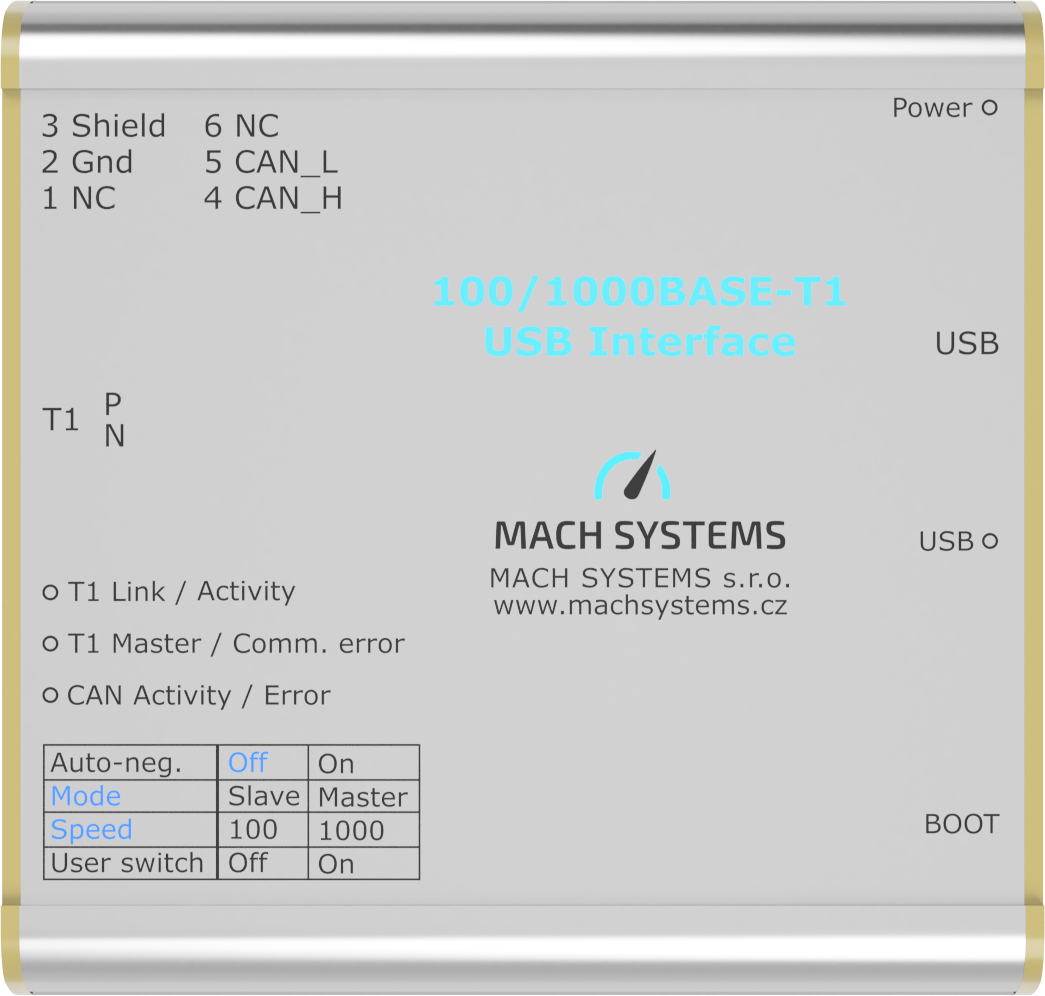

- 该设备内置状态指示灯和拨码开关，可直观显示端口状态并配置参数，同时具备帧生成器与线缆诊断等高级功能
- 该设备连接至计算机USB 3.x端口（兼容USB 2.0）后，可用作网络接口卡（根据T1端口速率自动适配1000Mbit/100Mbit传输速率）和虚拟COM端口
- 虚拟COM端口支持通过编程方式读取设备状态与配置参数，并可同步启用USB转CAN(/FD)接口功能（此功能可与100/1000BASE-T1网卡功能同时运行）
- 基于开放的USB通信协议，用户可读取状态信息并配置端口参数，轻松实现设备与各类系统的集成
- 虹科还提供 免费的PC应用程序，可用于可视化状态监控、参数配置及使用高级功能

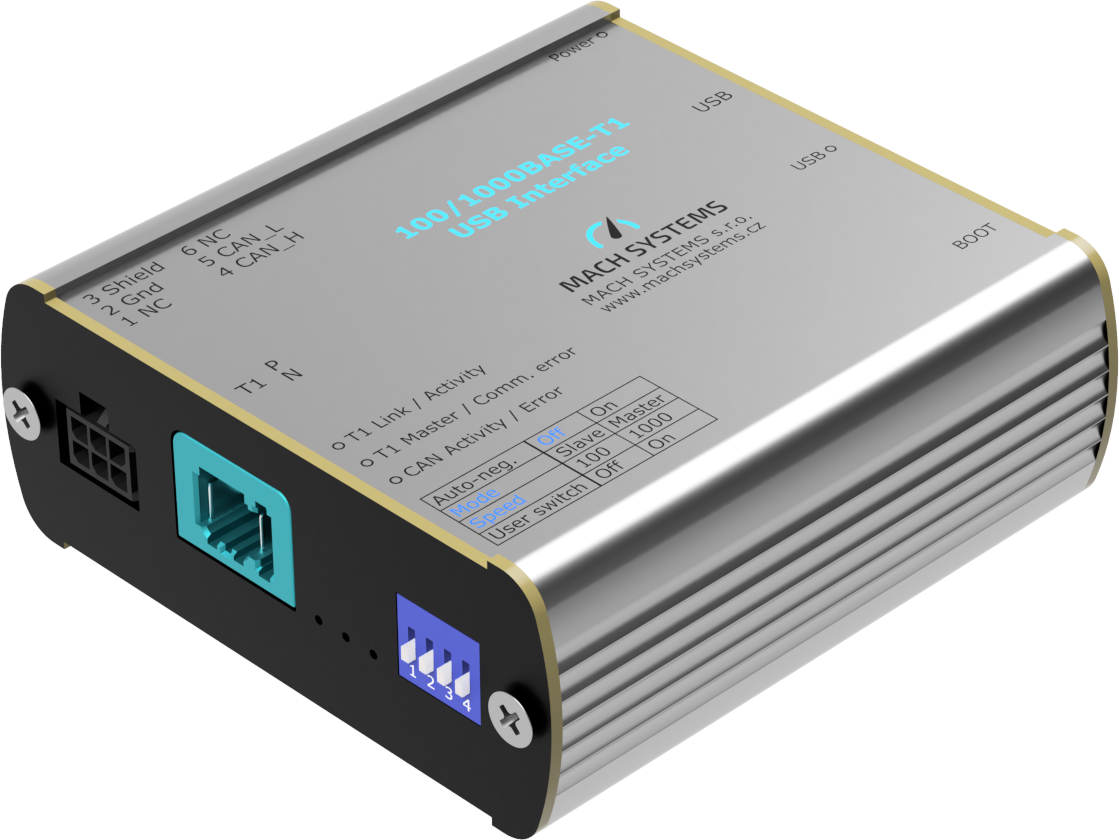

- 产品图片
规格参数
| 功能 | 描述 |
|---|---|
车载以太网 |
|
配置功能 |
|
通信通道 |
|
系统集成 | 通过USB虚拟串口或CAN(/FD)的开放式通信协议，可实现端口参数配置、状态读取及线缆诊断 |
USB-CAN(/FD)接口 | 运行100/1000BASE-T1转换功能时，可同步作为USB-CAN或USB-CAN FD接口使用（基于USB虚拟串口的开放式通信协议） |
| 提供免费PC工具软件，支持状态监控、转换器配置、线缆诊断及调用USB转CAN(/FD)功能 |
供电方式 | USB总线供电 |
接口类型 |
|
尺寸 | 84 x 82 x 33 mm |
工作温度 | -20~70 °C |
安装方式 |
|
*详细规格参数见该设备产品手册 |
其他信息
免费PC应用程序
虹科免费提供100/1000BASE-T1 USB接口配套PC应用程序
- 核心功能
- 实时读取端口状态：链路连接、传输速率、主从模式、信号质量、插入损耗与回波损耗
- 灵活配置设备参数：自动协商模式、通信速率、IEEE/传统（Legacy） 模式切换
- 执行线缆诊断测试
- 启用USB-CAN(/FD)接口功能：配置CAN通道参数，收发CAN及CAN FD数据帧
适用于Microsoft Windows操作系统，基于.NET框架开发
系统集成通信协议
该产品提供开放式通信协议，支持通过USB或CAN(/FD)通道访问媒体转换器。协议支持远程读取状态信息、配置T1端口参数，并可启用USB-CAN(FD)接口转换功能。

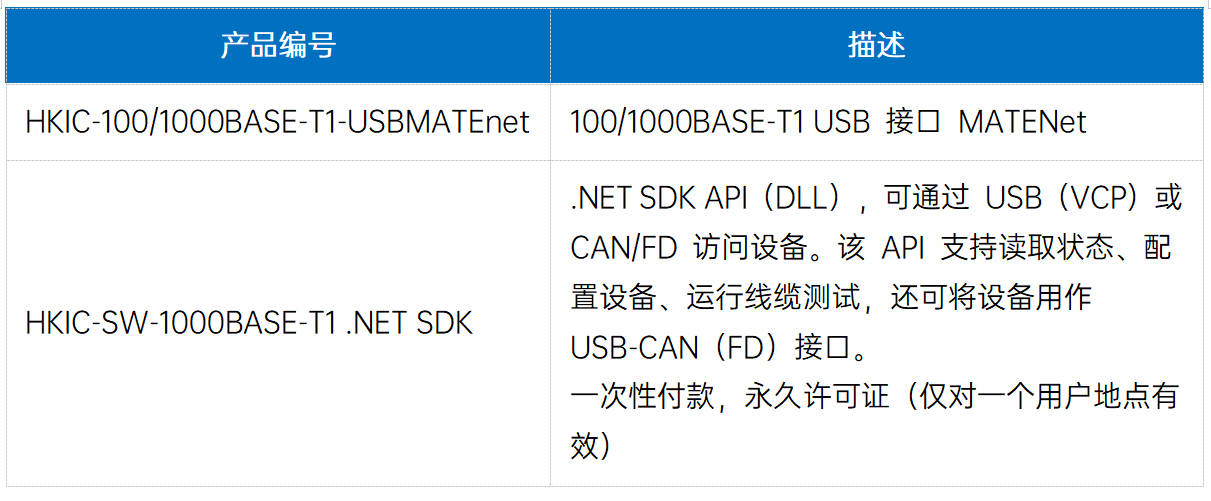

订货清单
