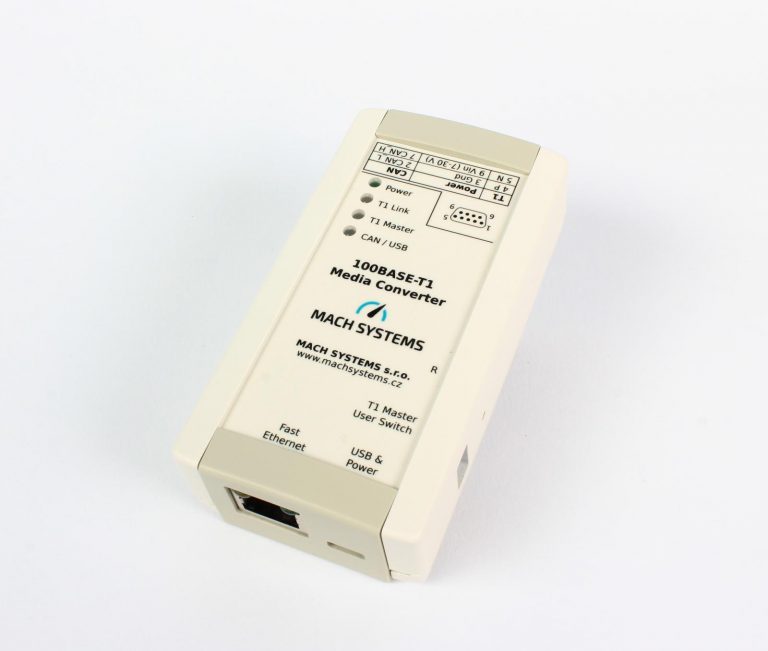

虹科Mach Systems 100BASE-T1 媒体转换器

双向

物理层转换器

虹科 100BASE-T1

媒体转换器

该产品是一款100BASE-T1（ OABR）与100BASE-TX（快速以太网）之间的双向物理层转换器，可帮助用户轻松将搭载OABR媒体接口的车载以太网摄像头或ECU连接至标准计算机网络。设备集成了媒体转换、USB-CAN接口及线缆诊断功能，支持主从模式配置与灵活供电，可广泛应用于汽车研发、测试及工业网络环境中对车载以太网设备的调试、诊断和集成。

双向协议转换：实现 100BASE-T1（OABR）与标准快速以太网100BASE-TX之间的物理层双向转换，打通车用与商用网络。
多功能接口集成：集成 DSUB9（T1+CAN）、RJ-45（以太网）和Micro-USB接口及USB-CAN接口，有效简化测试与连接。
支持灵活配置与实时监控：可通过拨码或软件配置主/从模式，并提供PC工具实时显示状态与信号质量。
内置线缆诊断与测试功能：支持T1线缆短路/断路检测及测试模式生成，便于现场故障排查。

功能概述

虹科100BASE-T1 媒体转换器是一款100BASE-T1（ OABR）与100BASE-TX（快速以太网）之间的双向物理层转换器，可帮助用户轻松将搭载OABR媒体接口的车载以太网摄像头或ECU连接至标准计算机网络。

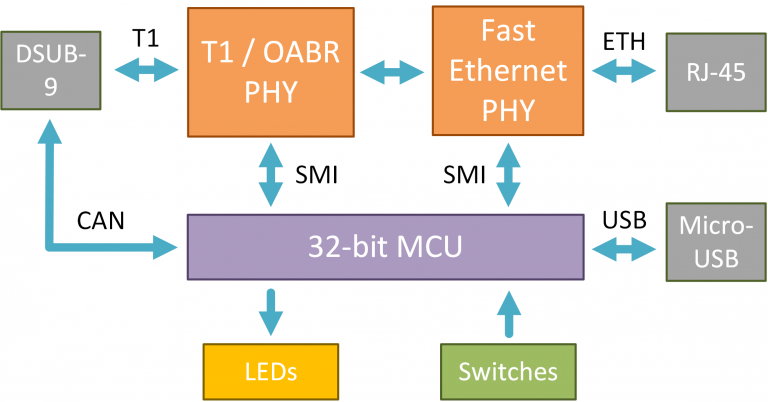

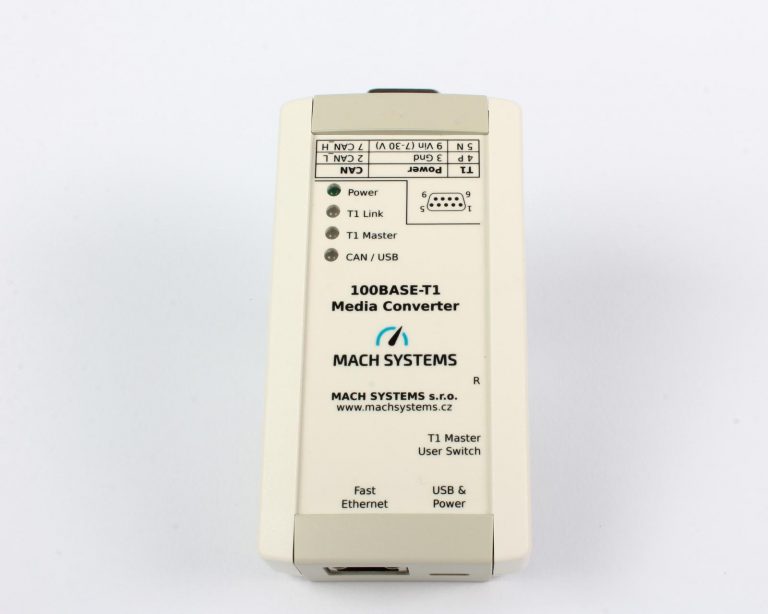

该设备可在非屏蔽双绞线车载以太网（IEEE 100BASE-T1）端口与快速以太网端口之间建立点对点连接。该设备配备一个DSUB9接口（支持BroadR-Reach和CAN总线）、一个带 RJ-45 连接器的快速以太网端口以及一个Micro-USB接口。通过切换开关或编程的方式，可将BroadR-Reach通道配置为主/从模式，并支持通过DSUB连接器或USB供电。此外，该设备还可用作USB-CAN接口。
