多协议
车载网络接口
虹科
MACH-ETH
该产品是一款车载网络接口，具备1个以太网端口、2个CAN FD通道、1个LIN通道、1个USB接口、1个RS-232接口以及多路 I/O通道。该设备可用作以太网-CAN(/FD)、以太网-LIN、USB-CAN(/FD)和USB-LIN接口 ，同时支持CAN(/FD)-LIN网关和用户脚本功能。
- 多协议支持：支持以太网、CAN FD、LIN协议，支持跨域网络桥接与协议转换
- 开放式多接口API：提供以太网、USB、RS-232标准化访问，便于集成测试与诊断系统
- 支持用户脚本功能：可直接在MCU上运行自定义应用程序，轻松实现HiL测试及静态总线仿真
- 工业级部署与诊断：宽压供电、导轨安装，配备状态指示灯，适配严苛工程环境
功能概述
MACH-ETH是一款车载网络接口，用作以太网-CAN(/FD)、以太网-LIN、USB-CAN(/FD)和USB-LIN接口 ，同时支持CAN(/FD)-LIN网关功能。其用户脚本功能允许直接在设备上运行自定义应用程序，开放式通信协议可通过以太网、USB和RS-232接口访问CAN(/FD)与LIN通道，实现数据帧的收发传输。
通过以太网、USB或RS-232通信协议，可访问CAN(/FD)与LIN总线通道，进而使PLC或计算机等其他系统可通过该接口便捷地接入CAN、CAN FD及LIN总线。
用户可通过一个模拟输入端口与一个数字输出端口实现对外部设备的交互控制。

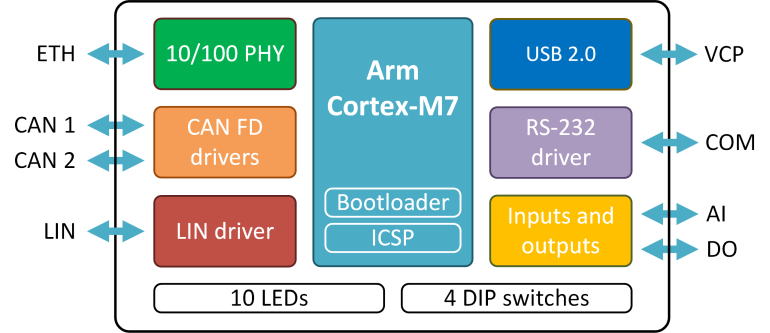

点击查看原图
产品详情
- 核心功能
- 10/100兆以太网端口
- 2路高速CAN通道（支持CAN FD）
- LIN通道
- USB 2.0接口
- RS-232接口
- 模拟输入与数字输出接口
- 4位拨码开关
- 10个状态指示灯
- 支持通过以太网/USB/RS-232接口集成的开放式通信协议
- 用户可编程功能
- 支持外部电源或USB供电
- 可选桌面安装或DIN导轨安装
- 使用场景
- ETH-CAN(/FD) 及 ETH-LIN 接口
- USB转CAN(/FD)及USB转LIN接口
- RS-232转CAN(/FD)及RS-232转LIN接口
- CAN(/FD)– LIN网关
- CAN– CAN-FD网关
- 静态总线仿真
- 用户可编程硬件在环（HiL ）仿真
- 集成方式
开放式通信协议（API）支持通过以太网（兼容TCP与UDP协议）、USB VCP或RS-232便捷访问CAN(/FD)及LIN通道。借助该协议，用户可配置设备的CAN/CAN FD/LIN通道，还可收发传输数据帧。

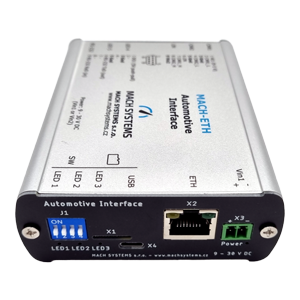

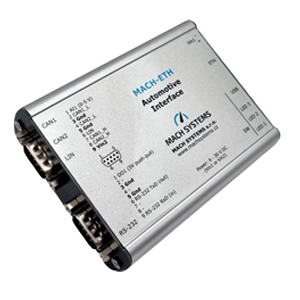

- 产品图片
特色功能
用户编程功能
可使用C语言进行全面定制该设备固件。开源SDK已在GitHub发布，其中演示了所有外设的使用方法。用户可通过网页引导程序或USB将应用程序上传至设备，还可 通过STM32 SWD接口直接在目标硬件上进行应用调试。
- 支持C/C++语言定制固件
- 免费提供C语言SDK
- 采用 IDE与C/C++编译器
- 支持通过USB、以太网或ICSP接口更新固件

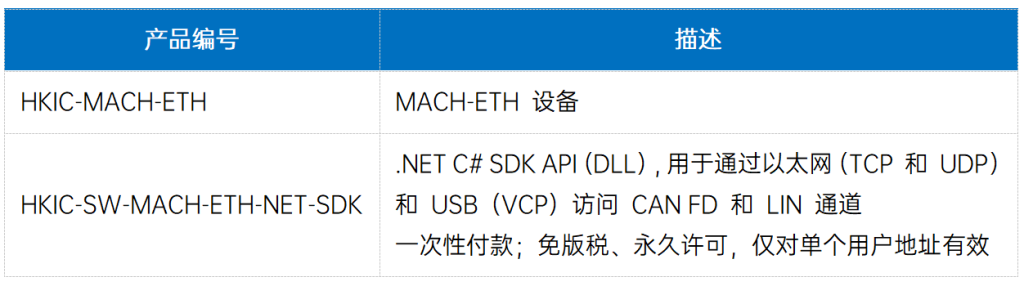

订货信息
