车辆网络通讯测试主板
车辆网络通讯测试主板
支持8x CAN/CAN FD & 2x 1000BASE-T1协议的工作站
虹科车辆网络通讯测试主板（HKIC1-MBM2100）是一款专为车辆网络通讯设计的高性能工控机主板，用于监控、仿真、模拟 CAN(FD)和T1网络报文，具备强大的数据处理和通讯能力。它集成了 8 路 CAN/CANFD 接口以及 2 路1000BASE-T1接口，可以兼容PCAN底层驱动，能够满足复杂车辆网络环境下的测试、数据传输需求，广泛应用于汽车研发、智能交通、车辆检测等领域。
- 带有计算和处理功能，采用Intel-I7 CPU + 32G 内存（可升级）
- 符合CAN规范2.0 A/B和FD，CAN比特率从25 kbit/s最大1Mbit/s；CAN FD波特率数据域 (最大64byte) 从25 kbit/s最大至12Mbit/s，
- 可通过外部LED直接检测到1000BASE-T1接口状态，便于诊断
- 硬件可搭配中文版上位机HK-View，同时兼容PEAK-CAN软件（PCAN-View、PCAN-Explorer6等）；免费API接口（支持C++, C#, Python, NET, Java等语言）
- 可通过标准桌面电源或实验室电源灵活供电
行业痛点
解决汽车测试三大核心痛点
数据传输不稳定？
传统测试设备在多协议并发场景下常出现数据丢包、延迟波动
系统集成复杂？
多设备组合导致线束繁杂
空间占用大、同步困难
维护成本高？
软件强制升级订阅
年均维护成本超10万元
产品优势
四大核心优势，重塑测试价值
一体化测试平台
- 多协议支持：集成8路CAN/CAN FD（最高12Mbps） + 2路千兆车载以太网（1000BASE-T1），覆盖主流车载网络协议
- 工业级硬件：搭载Intel i7-12代处理器（可选）、32GB内存（可升级）、1TB存储，满足高负载数据处理需求
- 双系统兼容：原生支持Windows/Linux系统，免费API接口（支持C++, C#, Python, NET, Java等语言），无缝集成现有工作流
- 支持中文版上位机：硬件搭配中文版上位机HK-CoreTest，同时兼容虹科PCAN-View、PCAN-Explorer 6等主流分析软件
智能配置与诊断
- 灵活终端电阻：通过内置的拨码开关独立控制每路CAN通道终端电阻（120Ω），适配不同拓扑
- 主从模式切换：DIP拨码一键配置1000BASE-T1主/从模式，匹配被测设备（DUT）
- 双色LED状态灯：实时监控链路状态（绿灯：主/从模式；黄灯：数据传输/连接正常）
专业接口设计
- CAN(FD)接口：符合CAN 2.0A/B及FD标准，支持25kbps–1Mbps（仲裁域）与25kbps–12Mbps（数据域）；采用TJA1044GT收发器+FPGA控制器，确保信号稳定性
- 车载以太网接口：双路1000BASE-T1，兼容H-MTD/MATEnet连接器，支持屏蔽接地(10Ω+10nF)
工业级可靠性
- 宽温运行: 0℃-60℃工作温度，适应严苛车载环境
- 安全防护: 12V直流供电(建议>5A启动电流))，IP20防护等级
- 紧凑尺寸: 300mmx180mm(主板)，可选配机箱外壳(320x190x580mm)
功能特点
在复杂的车载网络环境中，单一的CAN协议无法满足用户需求，还需要引入以太网等技术要求，那么如何缩减空间、简化线束布局，虹科轻量化车载网络通讯测试主板（HKIC1-MBM21000）解决了这一问题。采用平台一体化，验证数据传输准确性、仿真故障情况来验证ECU反应和处理能力，同时在高负载情况下进行数据性能检测，可以记录测试过程中的数据和事件，以便后续分析。
产品信息
车载网络通讯测试主板(HKIC1-MBM2100)

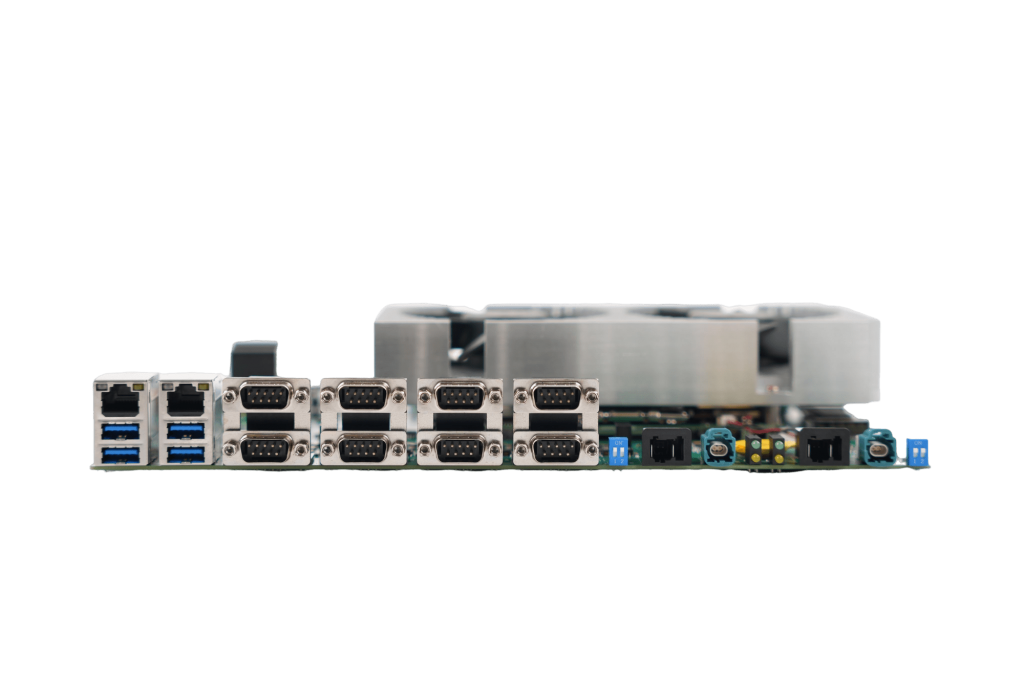

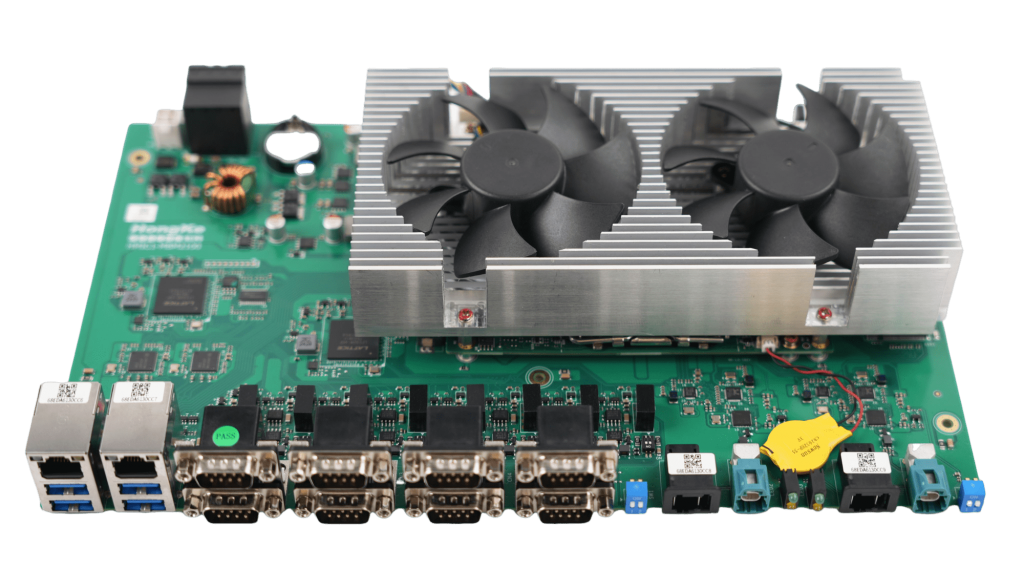

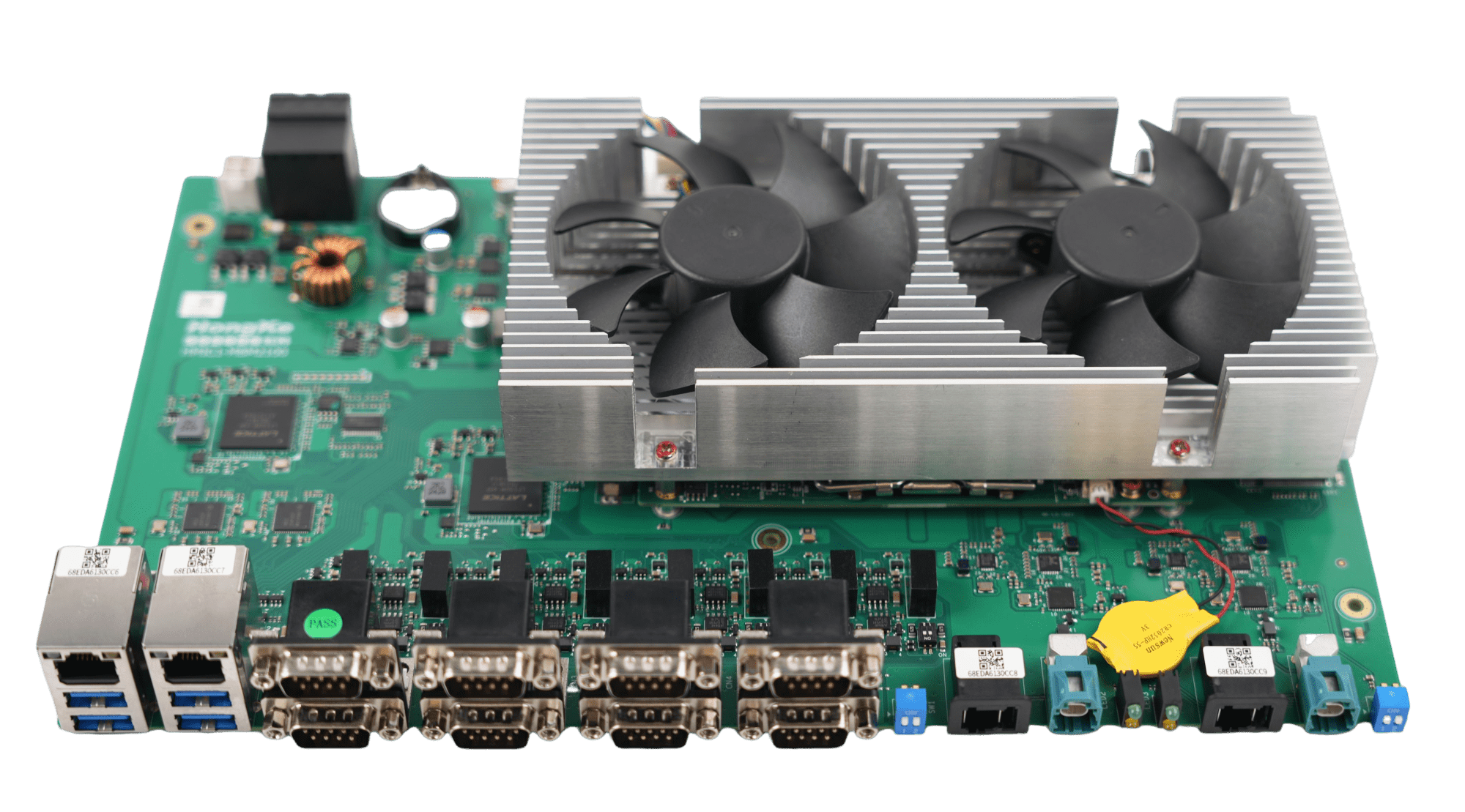

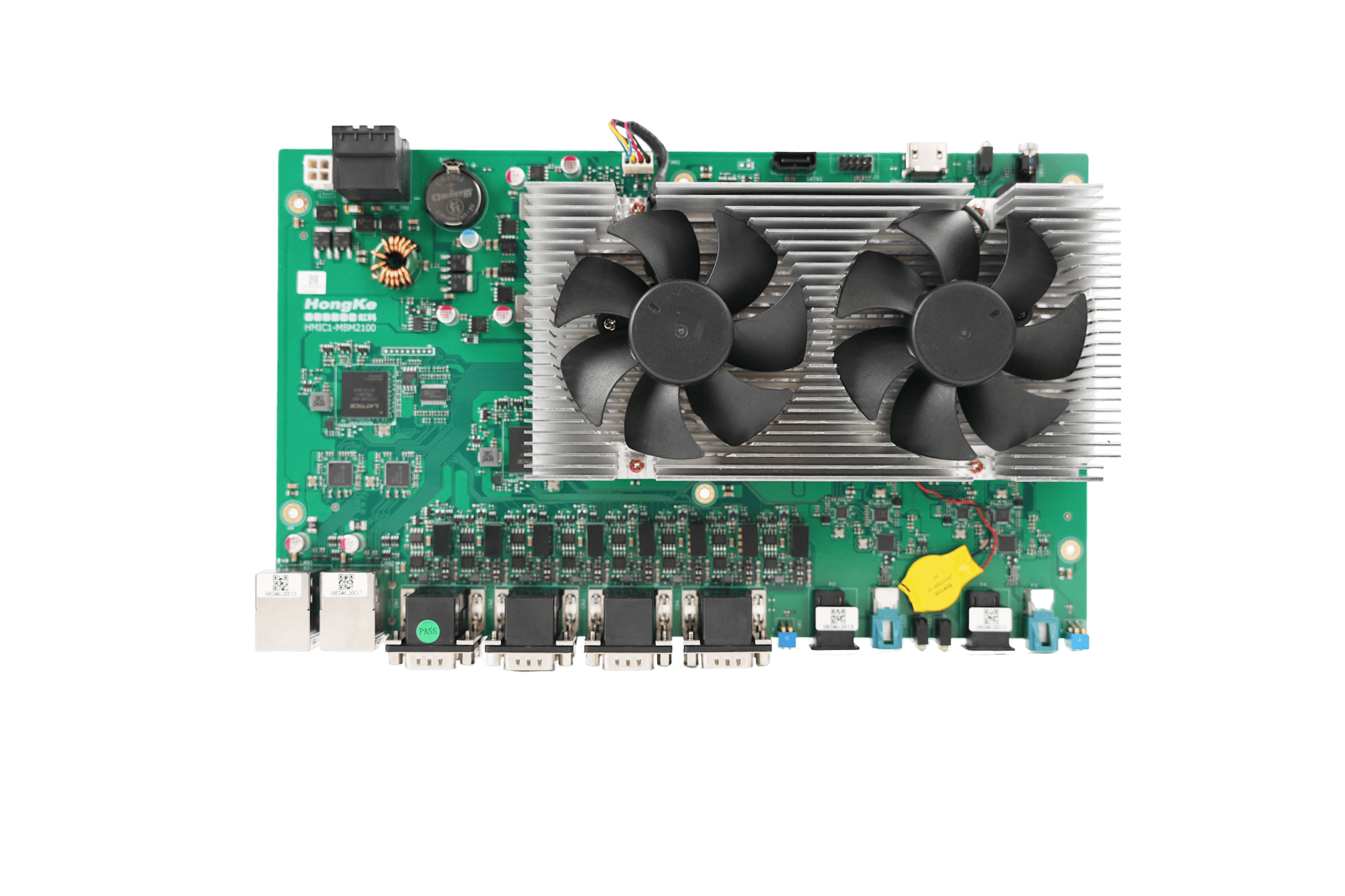

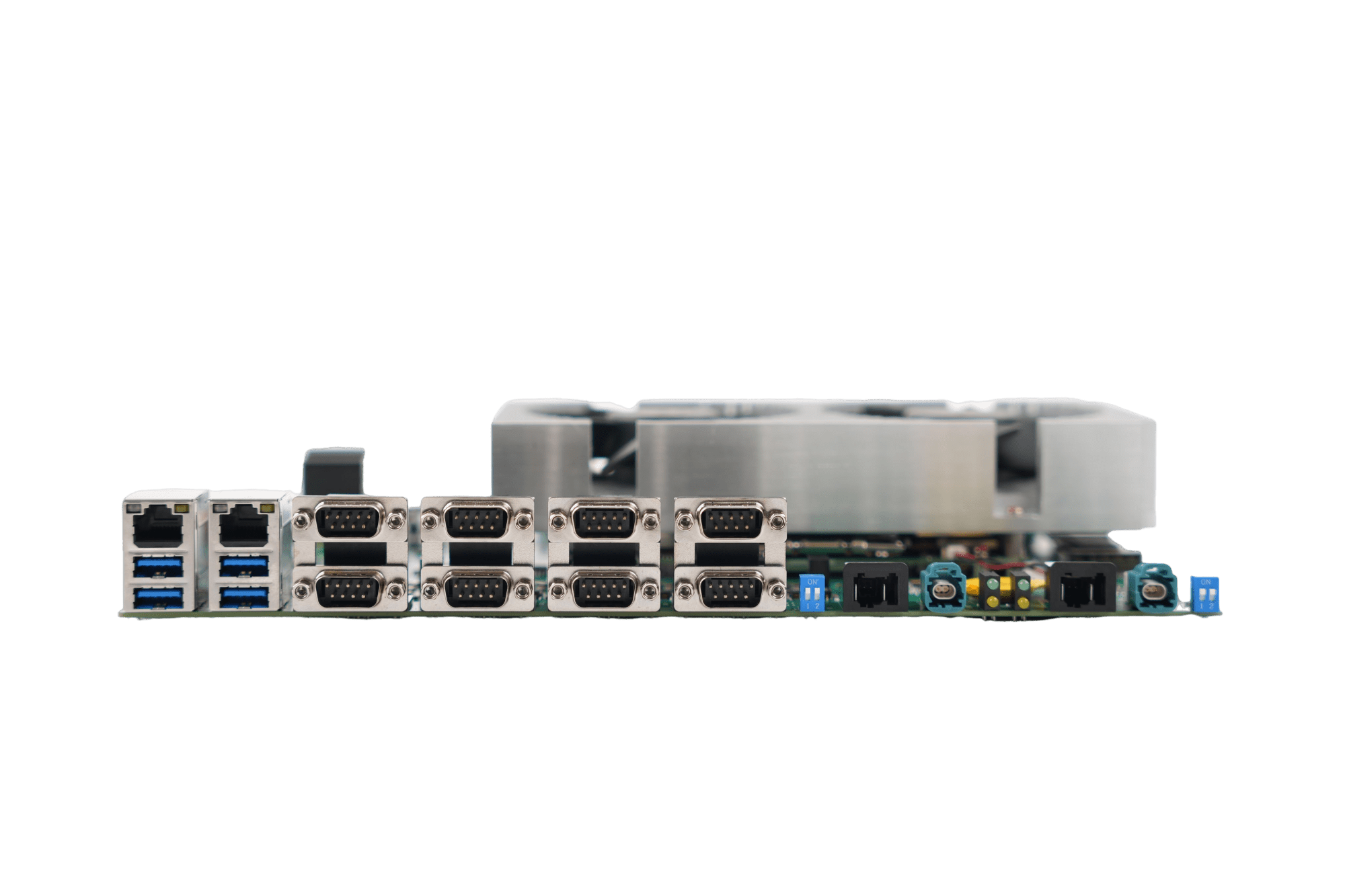

裸板
裸板
裸板

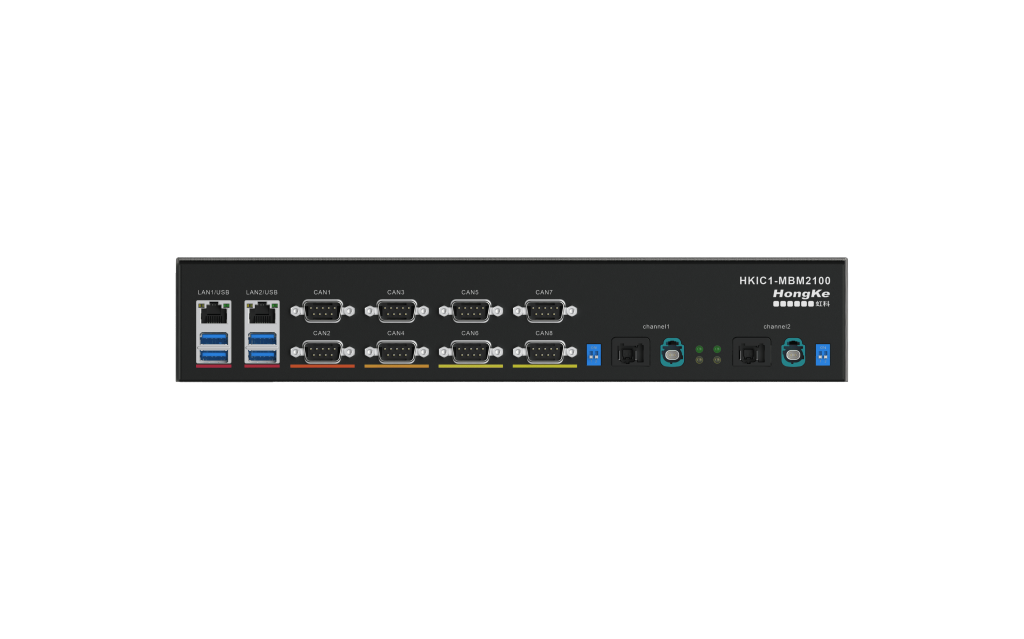

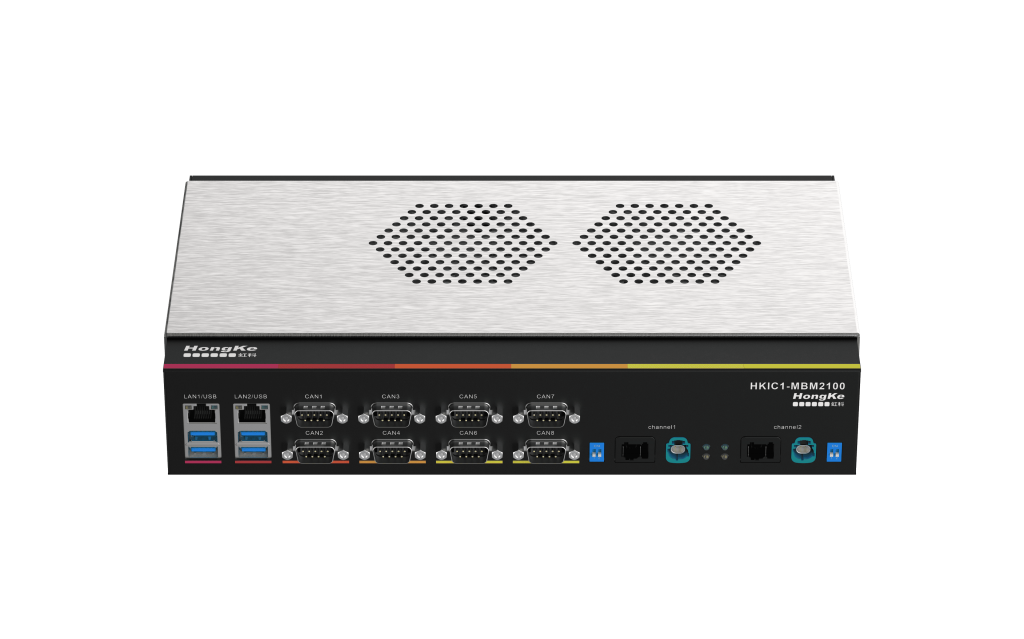

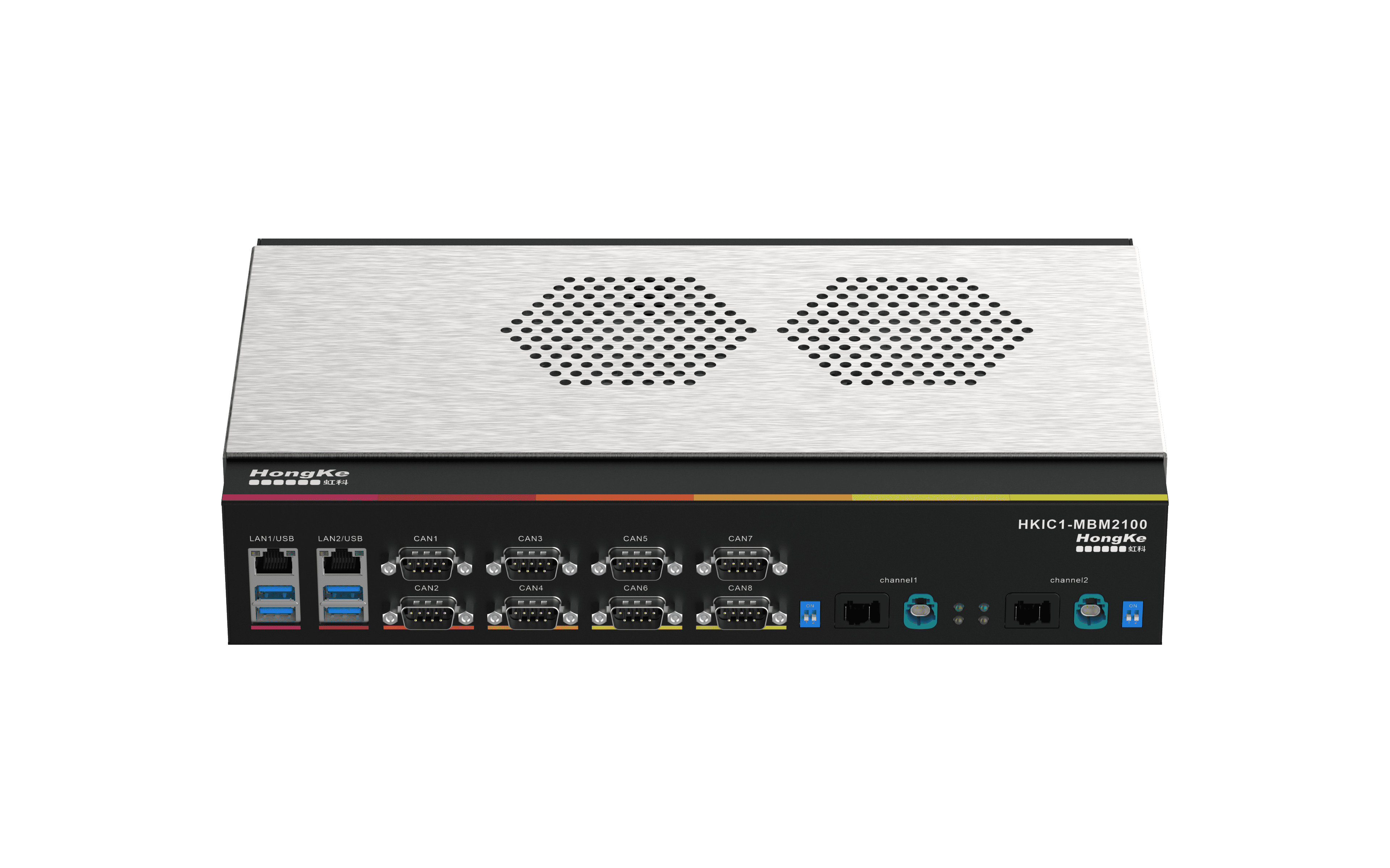

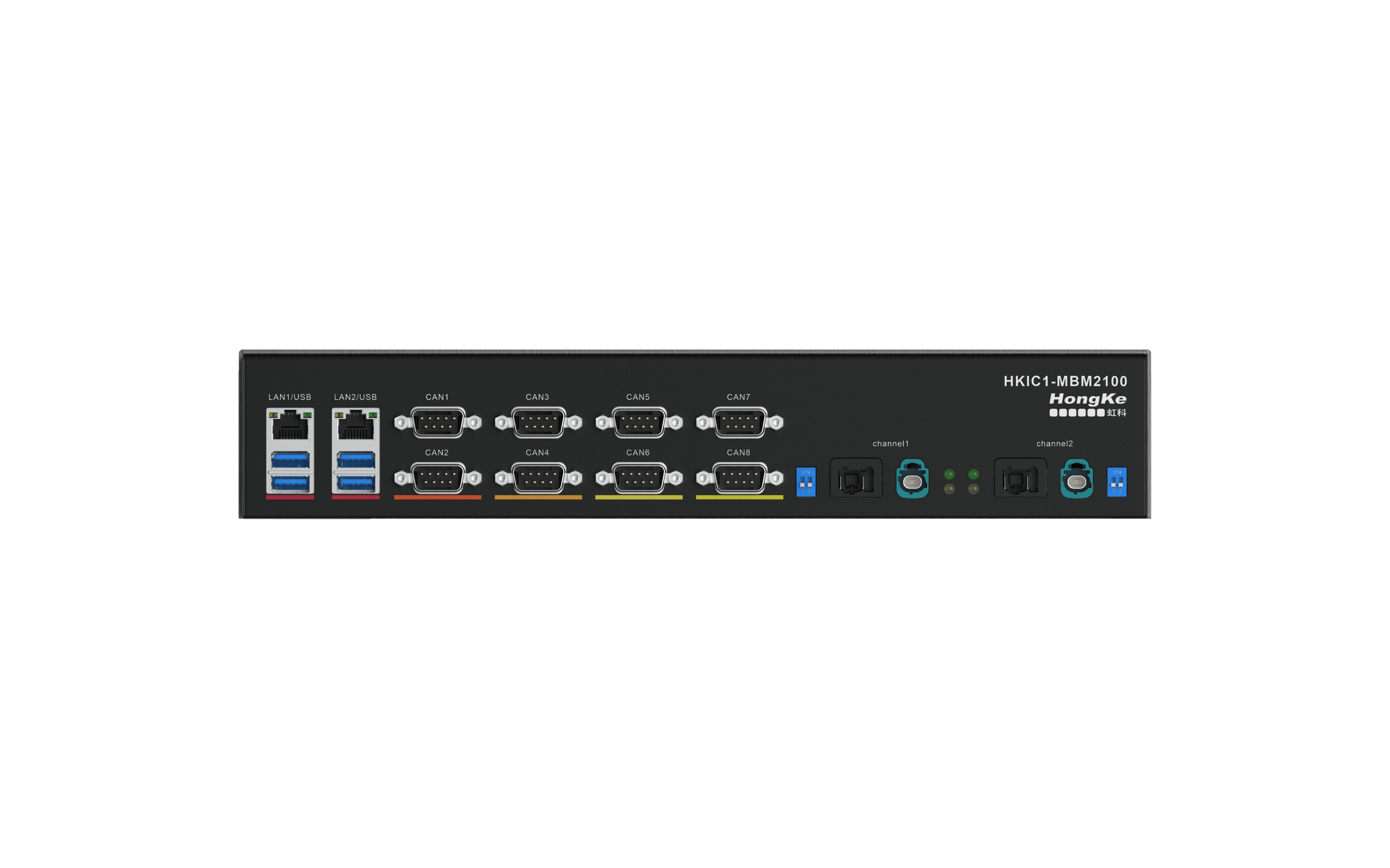

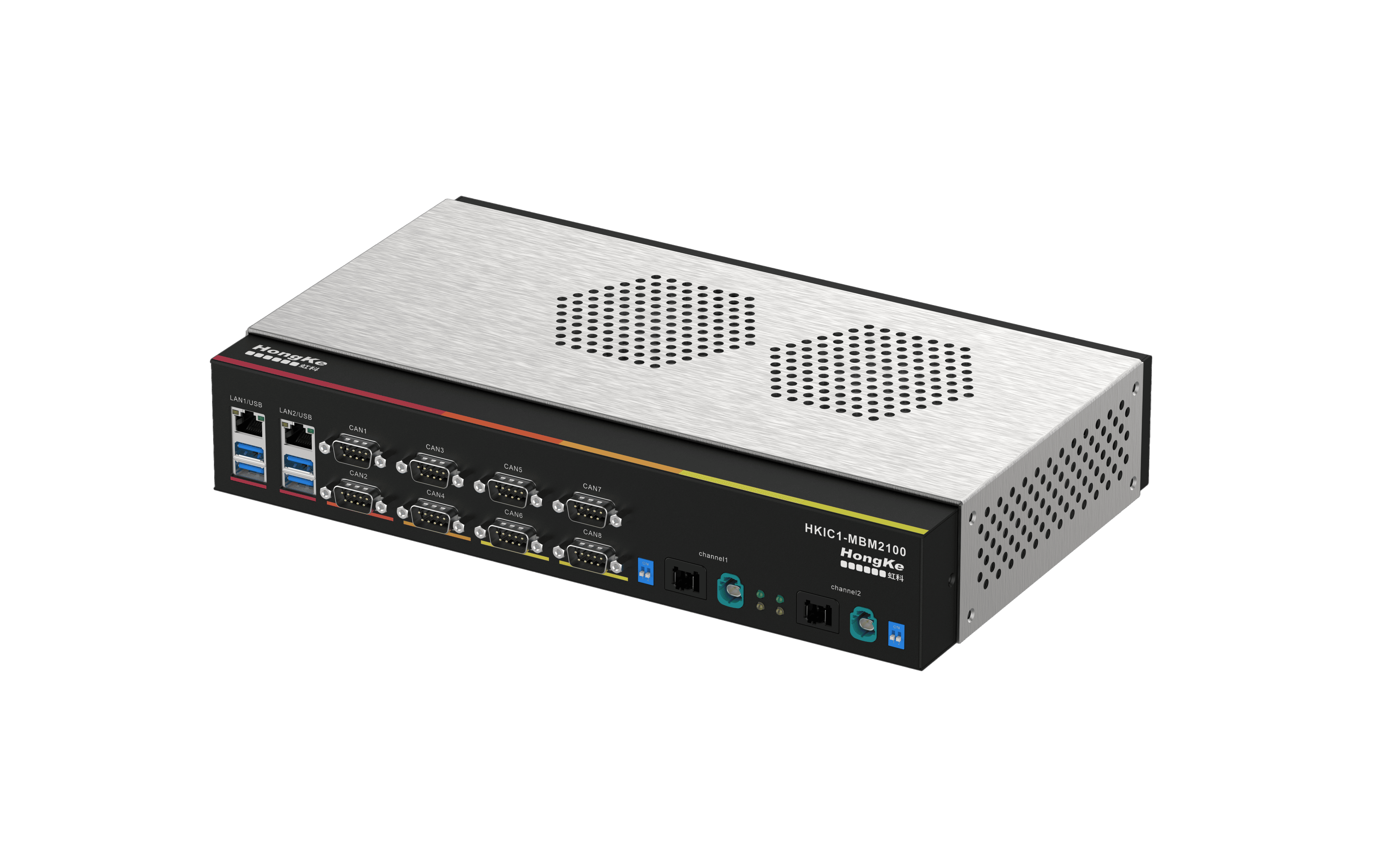

外壳
外壳
外壳
订购信息：
- 型号：HKIC1-MBM2100
- 包装清单：主机、电源适配器、用于开发的编程接口API、PDF格式的用户手册（请联系虹科）
可选配件：
- HMTD、MATEnet车载以太网线缆
- DB9分线板、CAN双绞线
- 散热器及机箱外壳
虹科车辆网络通讯测试主板（HKIC1-MBM2100）
| 处理器(Processor System) | Intel-I7 12代（可选/可升级） |
| 内存(Memory) | 32GB（可选/可升级） |
| 存储(Storage) | 1T（可选/可升级） |
| 供电(Power Supply) | 12-13.5V DC |
| 尺寸(Housing Dimension) | (L)300mm x (W)180mm |
| 工作温度(Operating Temperature) | 0ºC ~ 60ºC |
| 防护等级（IP Protection Class） | IP 20 |
| 功率（power） | 70W |
虹科车辆网络通讯测试主板（HKIC1-MBM2100）
| 外部接口(Rear I/O) | 通讯接口(Communication I/O) |
|---|---|
| 1 x HDMI(用于显示) | 8 x CAN(FD) （D-Sub, 9-pin） |
| 2 x GbE(RJ45, 网络连接） | 2 x 1000Base-T1（MATEnet & H-MTD） |
| 4 x USB3.0(5Gbps) |
虹科车辆网络通讯测试主板（HKIC1-MBM2100）
| CAN(FD)收发器 | TJA1044GT |
| CAN(FD)控制器 | FPGA实施 |
| Base-T1收发器 | RTL8211FI-CG |
虹科车辆网络通讯测试主板（HKIC1-MBM2100）
| 组件 | 版本 |
|---|---|
| 操作系统(OS Support) | Windows8/10/11 & Linux |

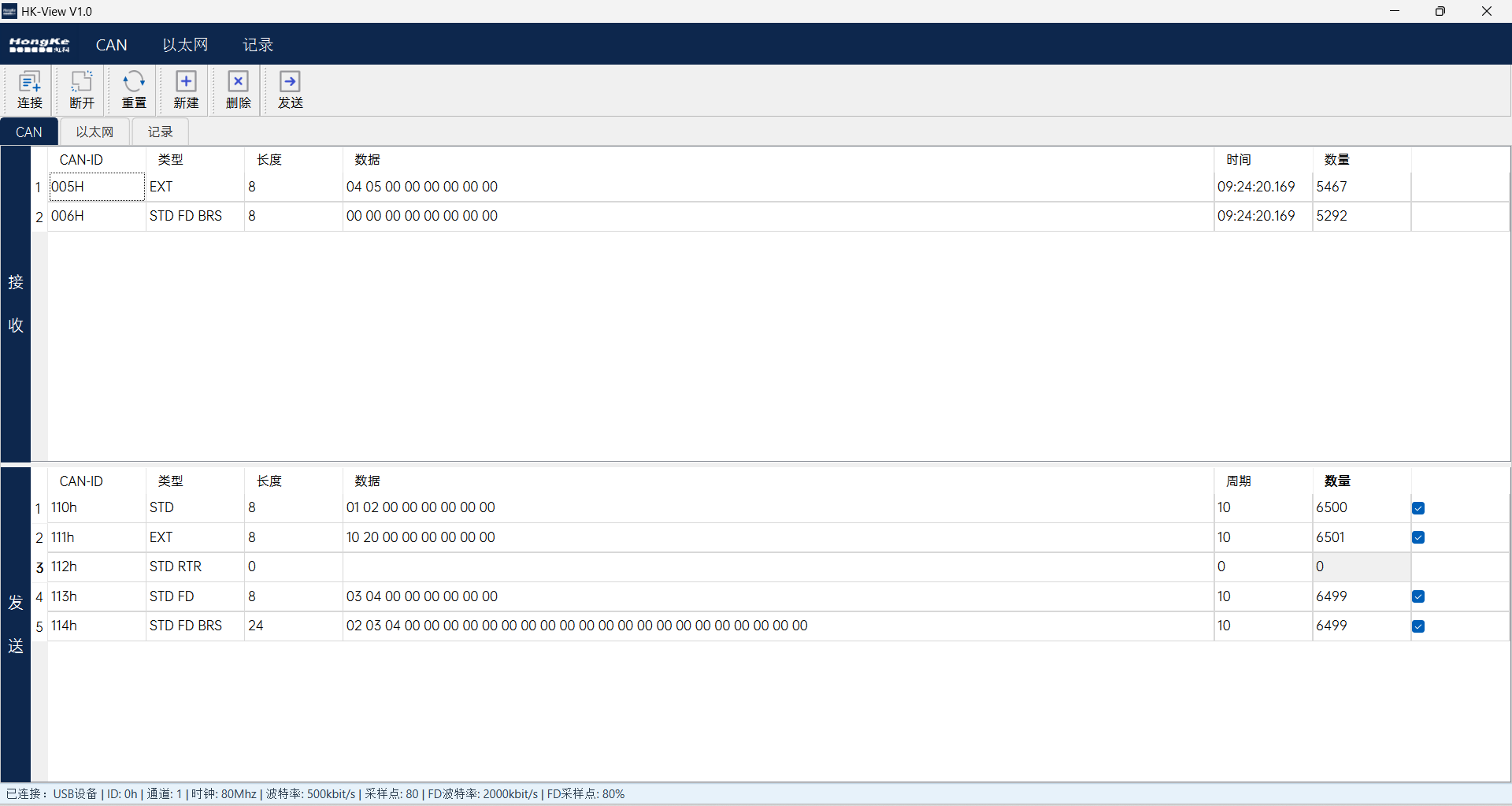

| HK-View | Version1.0 |
软件介绍

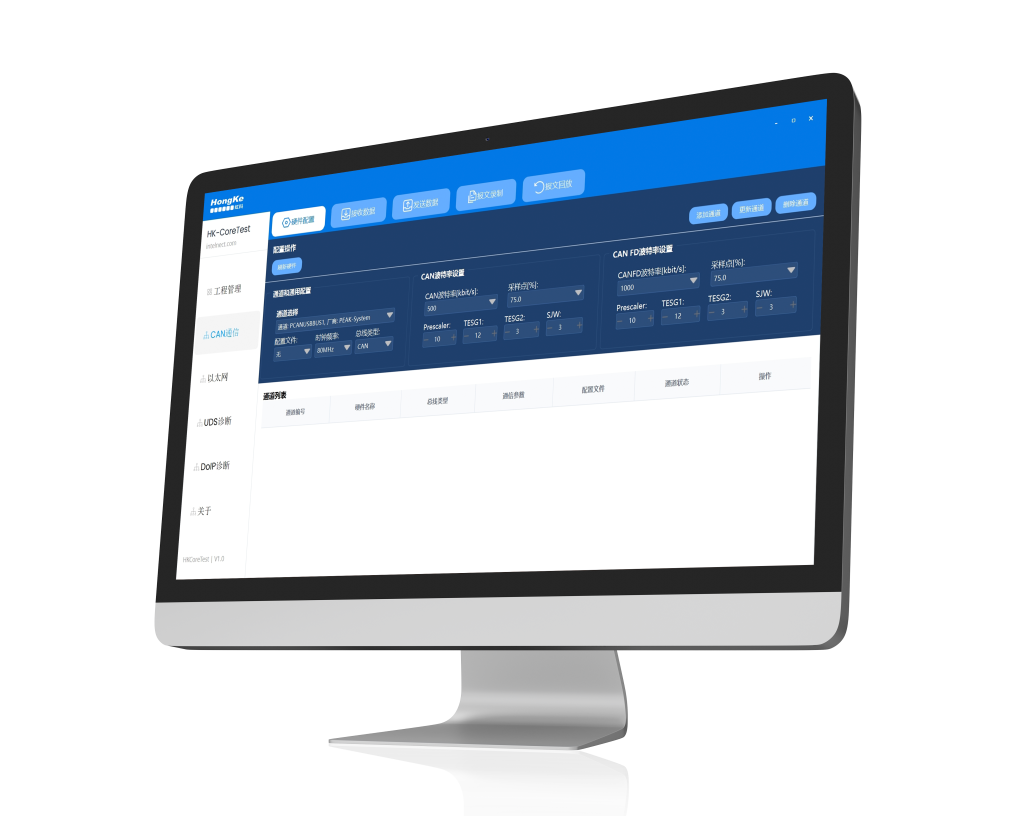

虹科中文版软件HK-CoreTest
HK-CoreTest 是一款汽车电子仿真与测试的综合工具，可连接、配置并控制所有的虹科硬件（包括：车载网络通讯测试主板、PCAN-USB/PCIe等系列、车载以太网工具），实现汽车总线监控、仿真与诊断功能。
基础功能：
- 支持CAN/CAN FD、车载以太网数据处理
- 支持DBC、ARXML数据库
- 实现报文发送/监控/回放
- 总线统计/记录
进阶功能：
- 支持配置诊断和诊断服务，基于 UDS 的 FBL 刷写，可实现自动化诊断。
兼容PCAN系列软件(PCAN View和 PCAN-Explorer6等)及API
Windows系统环境
- 支持PCAN-Basic for Windows：包含实际设备驱动和接口DLL(动态链接库)，提供API接口，支持C++、 C#、C++/CLR、Delphi、VB.NET、Java和Python 3.x的语言，提供对应的头文件及例程等。
- 支持ISO-TP标准（ISO 15765-2）UDS标准（ISO 14229-1）等API实施，支持C++、C#、C++/CLR、 Delphi、VB.NET和Python 3.x的语言，提供对应的头文件及例等。
Linux系统环境
- 支持 PCAN-Basic for Linux(32/64-bit) ，提供API接口，支持C++、C#、C++/CLR、Delphi、VB.NET、 Java和Python 3.x的语言，提供对应的头文件及例等。
- 支持SocketCAN。

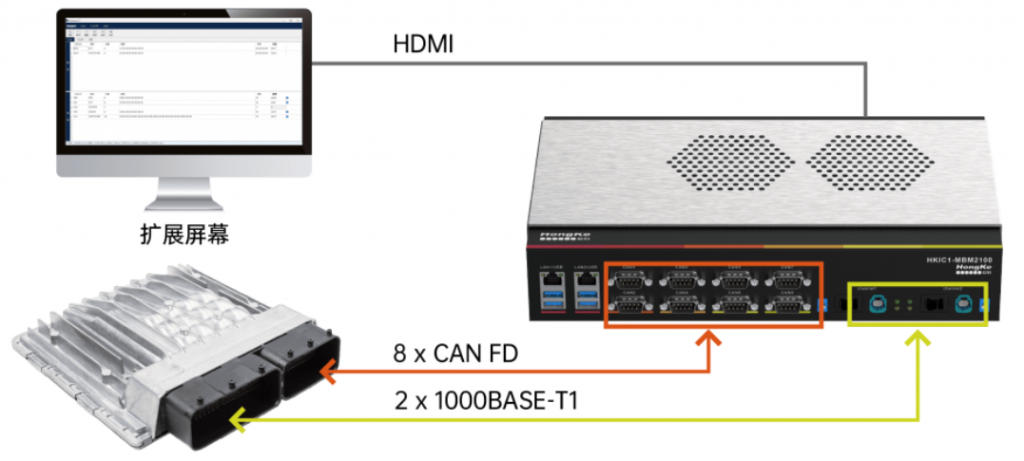

应用场景
域控制器深度验证
模拟多ECU通信环境测试协议兼容性与实时性
故障注入 × 容错测试
仿真总线错误、网络延迟、高负载冲击，验证控制器鲁棒性
数据全程记录
完整捕获测试过程报文，支持事后回溯与一致性分析
