以太网分析仪netANALYZER Scope软件介绍

虹科HK-netANALYZER是一款简单分析实时以太网网络的工具。其标准配置包括一个用于网络上记录报文的抓包硬件，以及一个Windows系统下具有丰富分析功能的图形化用户软件。本篇文章将介绍其配套使用的Scope软件

1 能测什么

支持两组TAP，共四个网口，报文帧抓包功能，支持Wireshark软件；

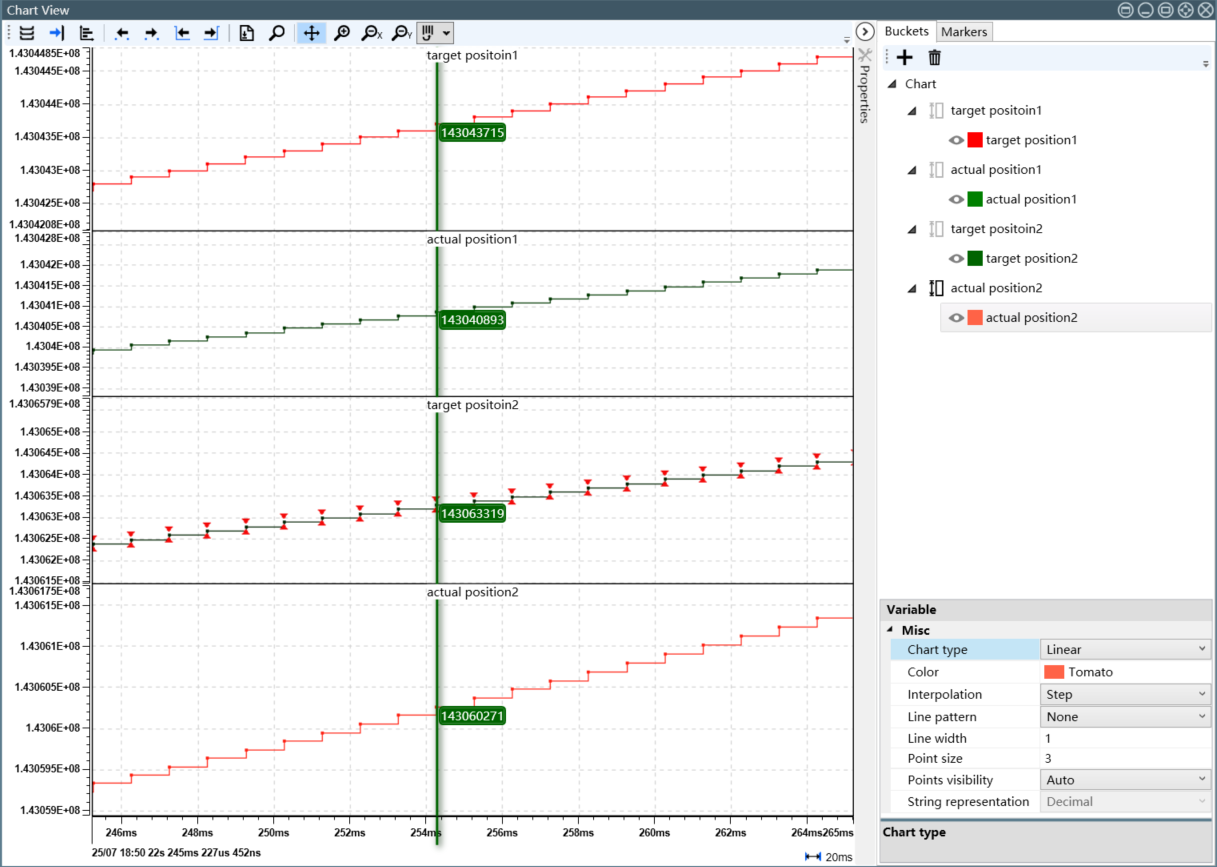

支持示波器功能，捕捉变量值，波形图显示和分析；

支持时序分析功能，可测量通讯周期，设备延时，抖动参数；

支持测量网络负载功能；

支持过滤器功能；

支持GPIO功能，硬件响应时间以及网络延时；

支持U盘离线手动和自动操作（没有电脑时）；

支持二次开发包开发上位机软件；

支持对各种工业以太网分析诊断：

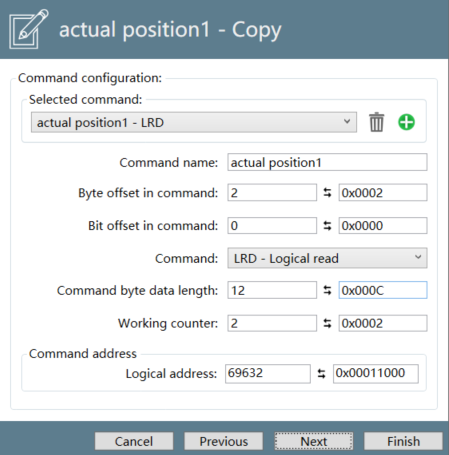

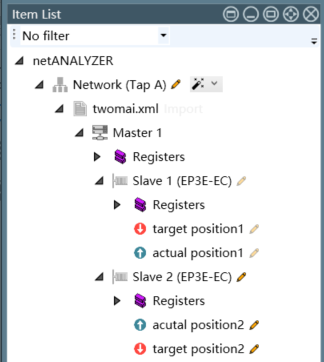

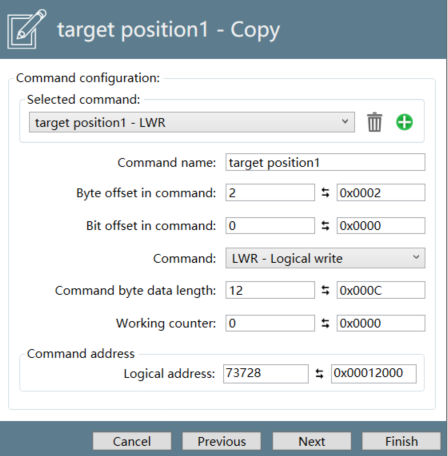

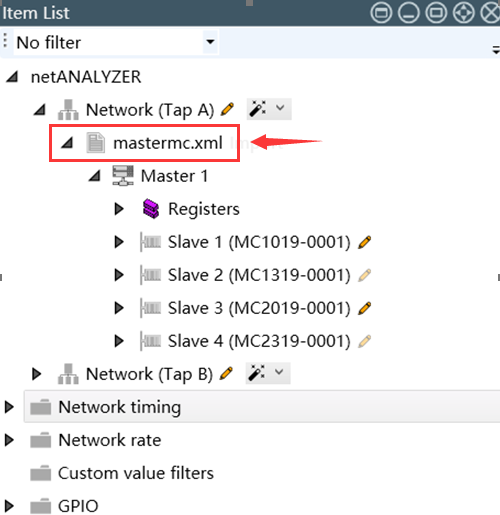

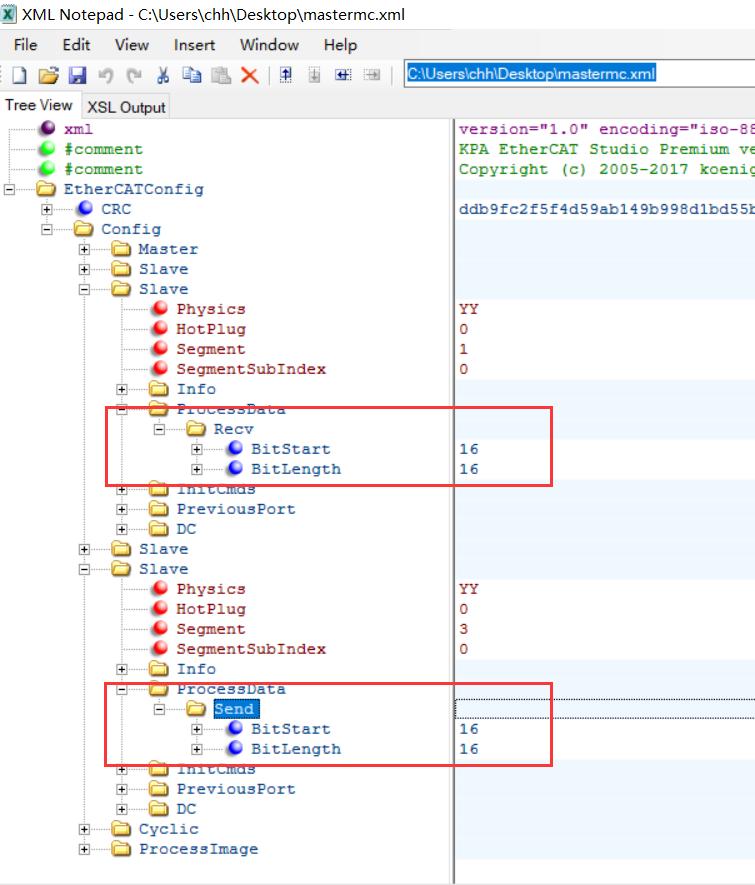

支持EtherCAT，可带导入ENI文件，跟踪协议变量值

支持PROFINET，仅PN支持Quicktester功能，可导入GSDML文件

支持Ethernet/IP

支持Ethernet POWERLINK

支持Modbus/TCP

支持Sercos III

2 怎么使用

2.1 软件安装

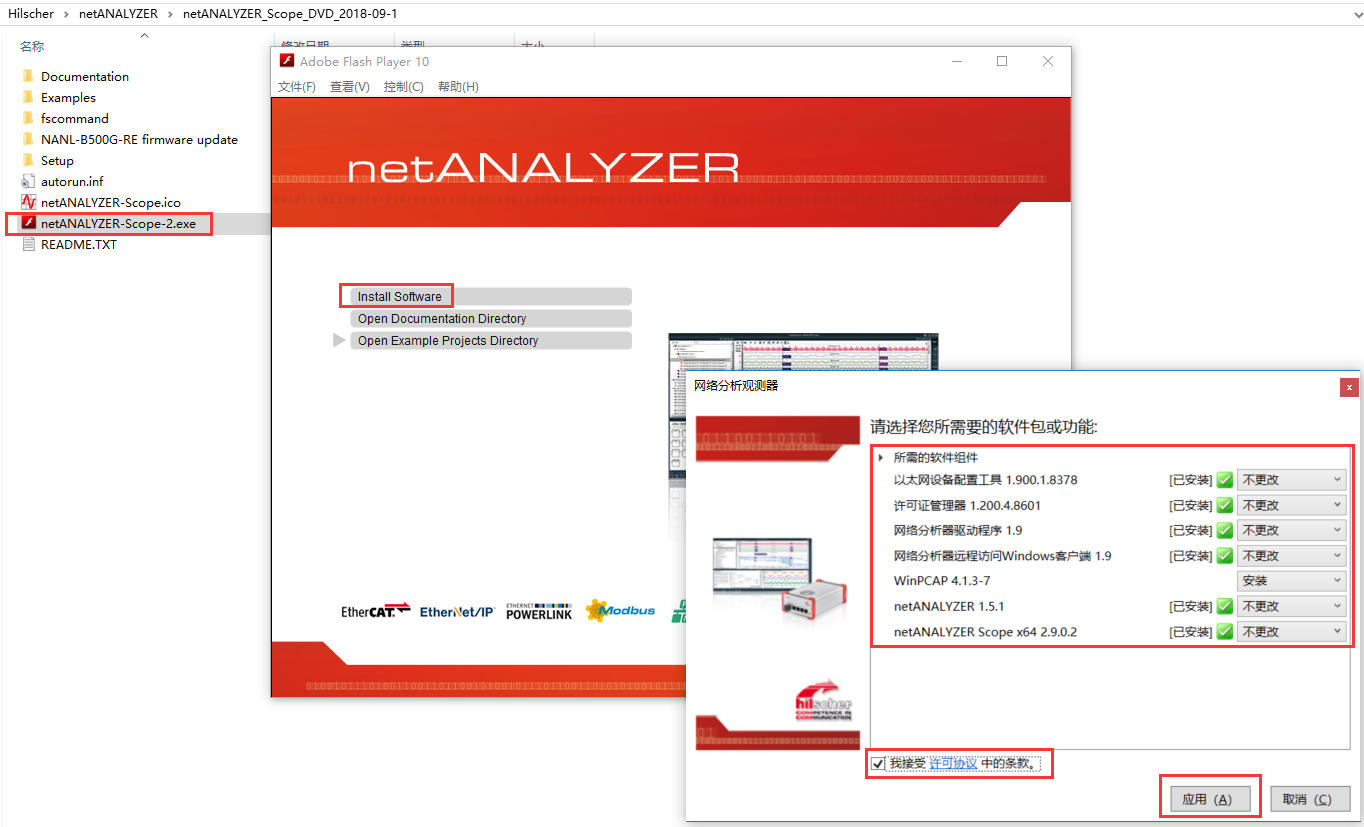

光盘路径下，找到exe安装软件，安装所有需要的驱动，软件，以及硬件驱动。

图211

2.2 加载或新建工程

可加载已存在的工程或者新建工程。

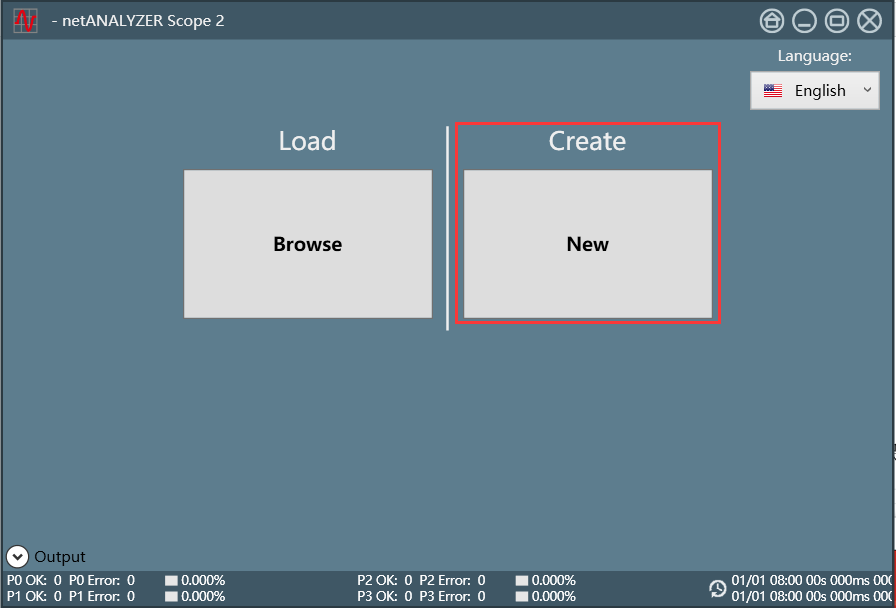

图221

2.3 配置工程

2.3.1 扫描和选择设备

工程配置后，要重新点击Assign激活配置

图231

2.3.2 设备设置

Device Assignment菜单下硬件过滤器设置

图232

图233

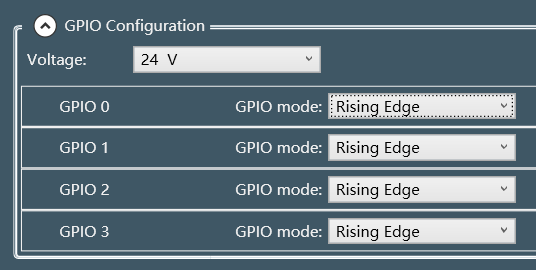

Device Assignment菜单下GPIO设置，支持3.3V和24VDI和DO，支持上升沿下降沿DI触发，支持高电平有效和低电平有效的DO

图234

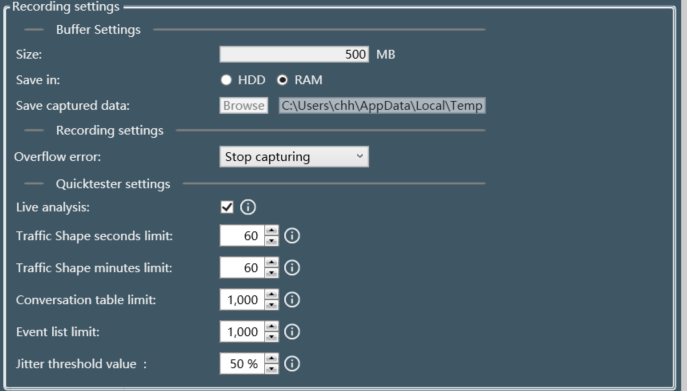

Options菜单下其他选型的设置，包括保存路径，保存的硬盘或者内存的大小，过载后的设置

图235

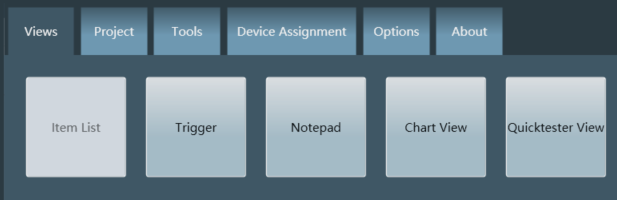

3 EtherCAT测试举例

3.1 导抓包数据

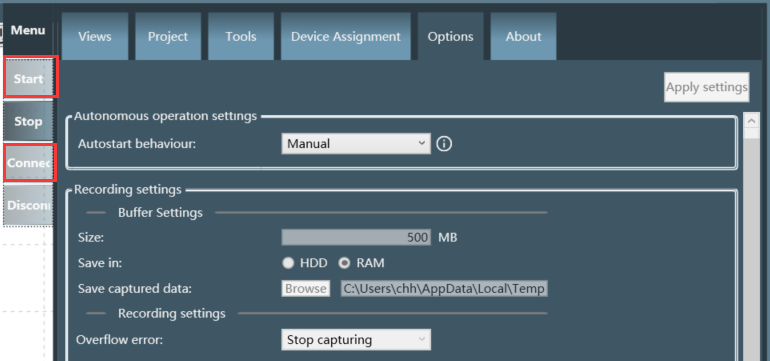

工程配置好后，可以需要connect设备，然后start设备。

图311

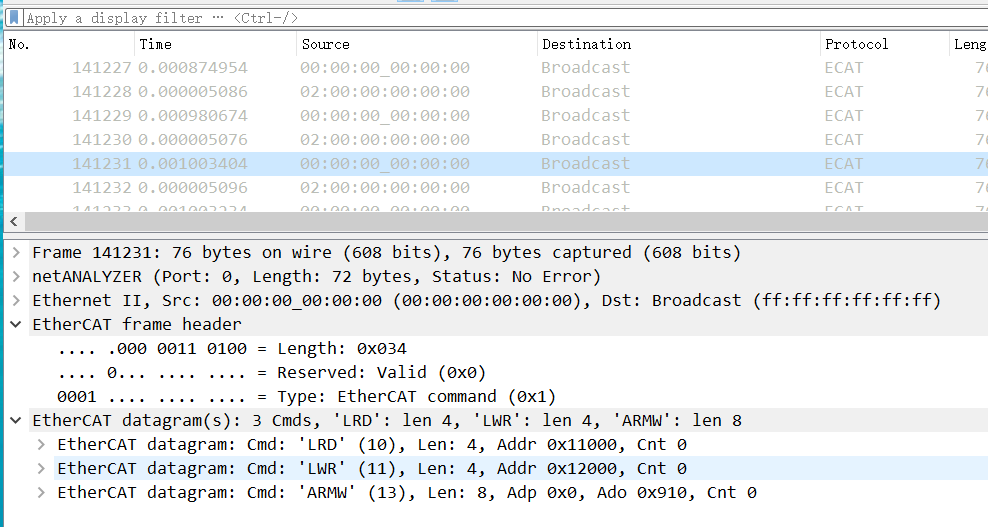

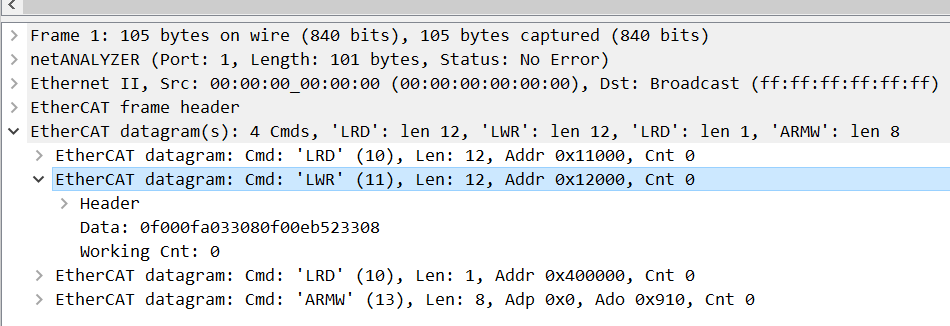

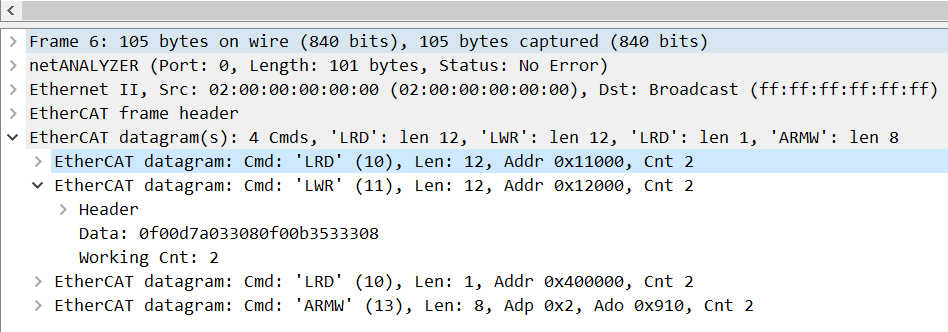

需要先stop后，在tool菜单下导出文件，使用wireshark软件打开；

图312

图313

3.2 时序分析测试

测试说明：两组TAP，每组两个网口，通过对不同网口的设置，可以测试通讯周期circle time以及抖动情况，设备延时等

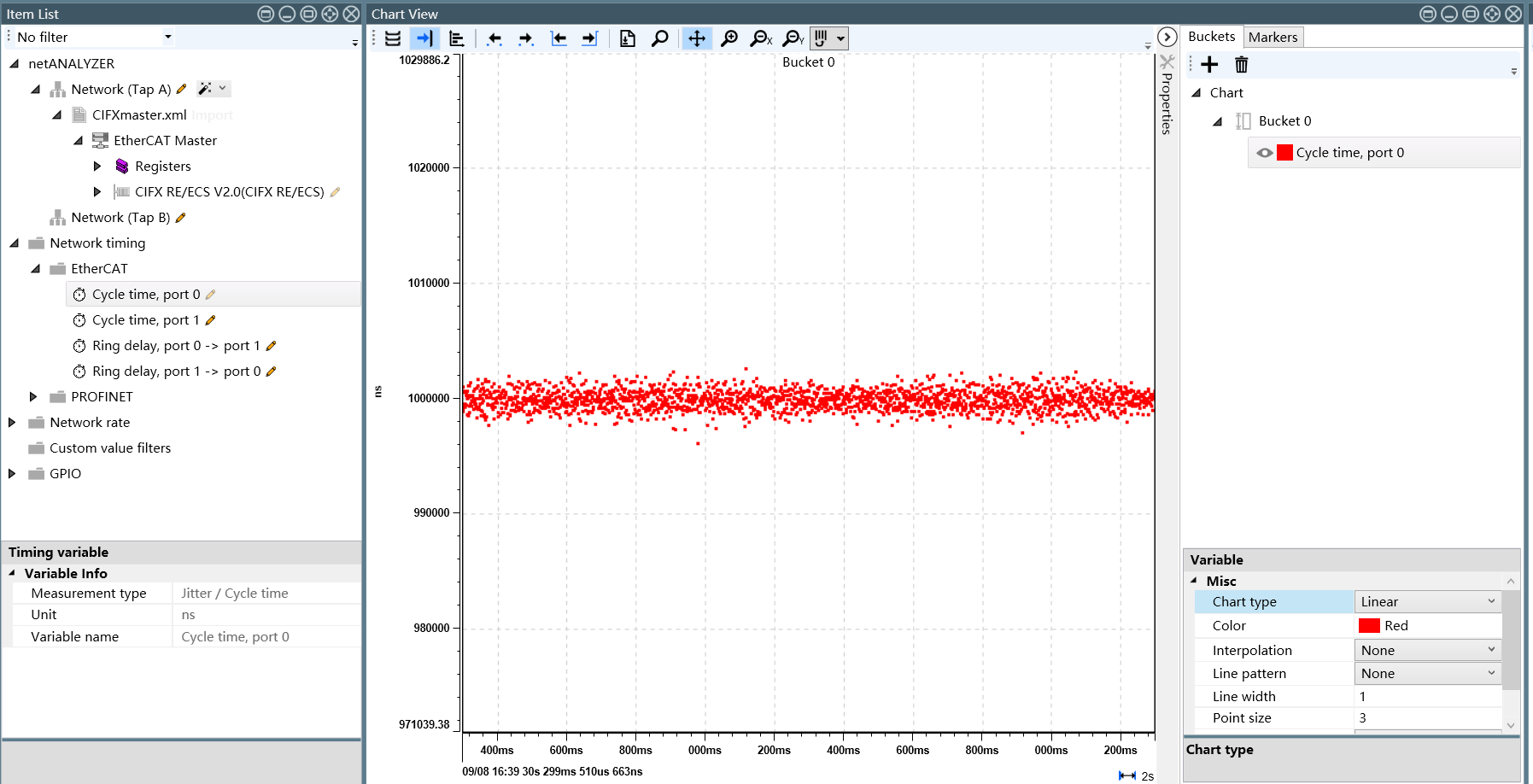

测试circle time如下：

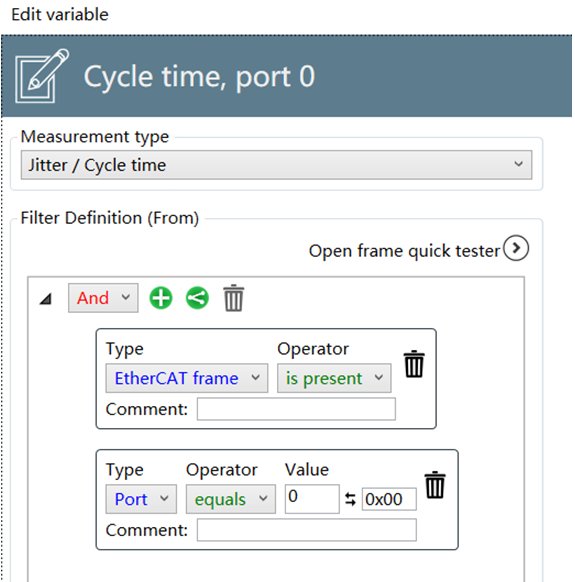

图321

图322

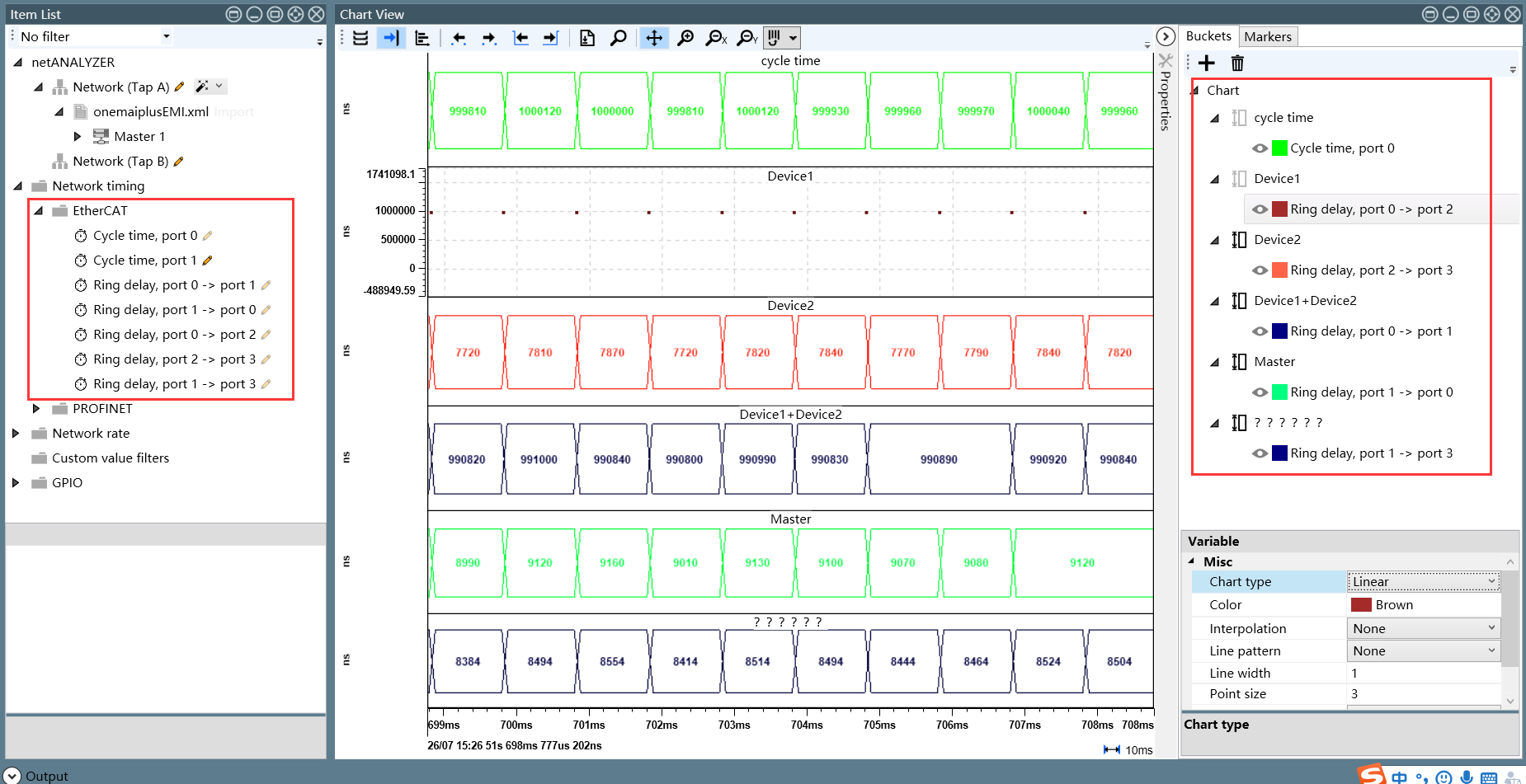

测试网络延时如下，通过测试报文帧在不同端口之间的时间间隔，可以测试网络上的延时等；

图323

图324

3.3 网络负载测试

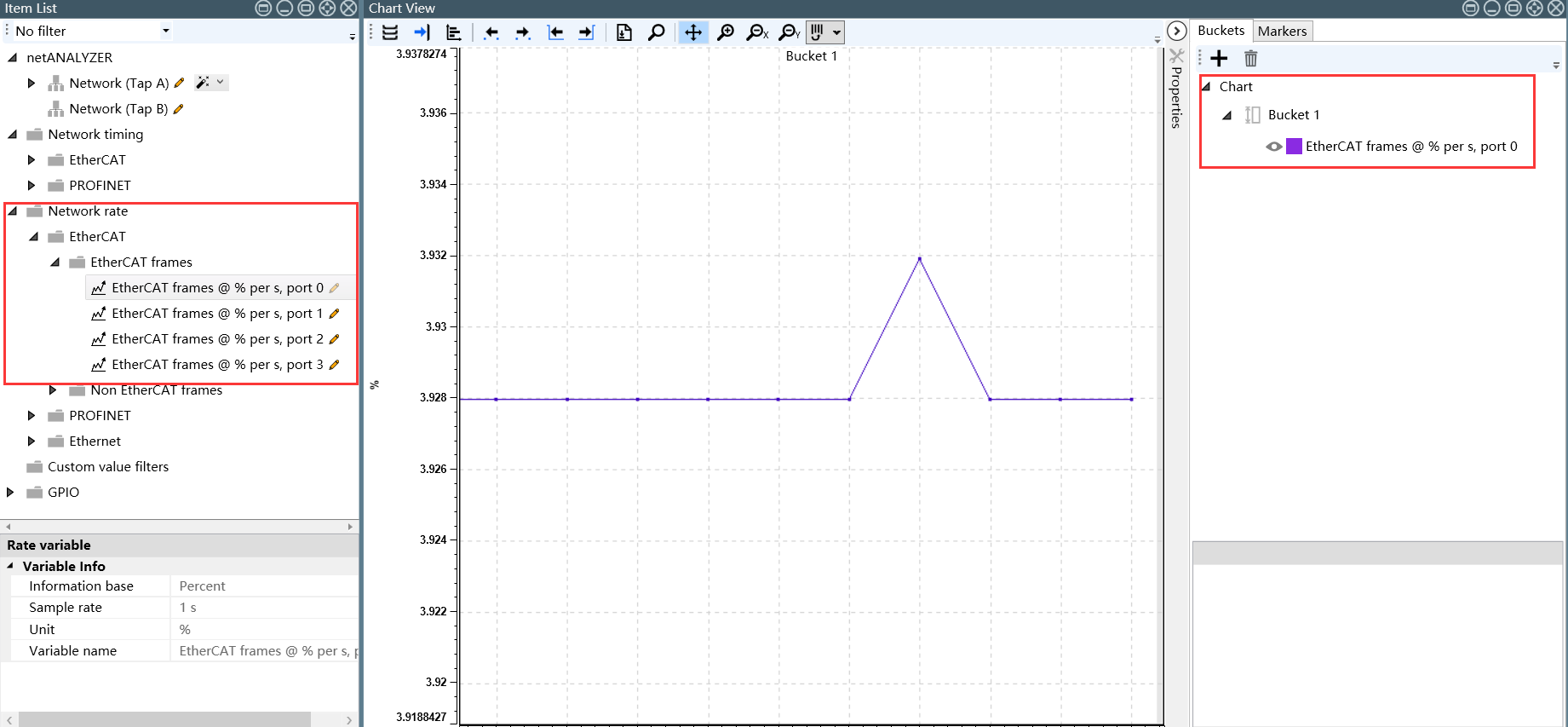

测试说明：通过设置各个网口变量，来测试通过个网口时的网络负载，可以设置百分比活着次数显示，可以设置采样时间为1s或者1ms。

图331

图332

3.4 GPIO功能测试

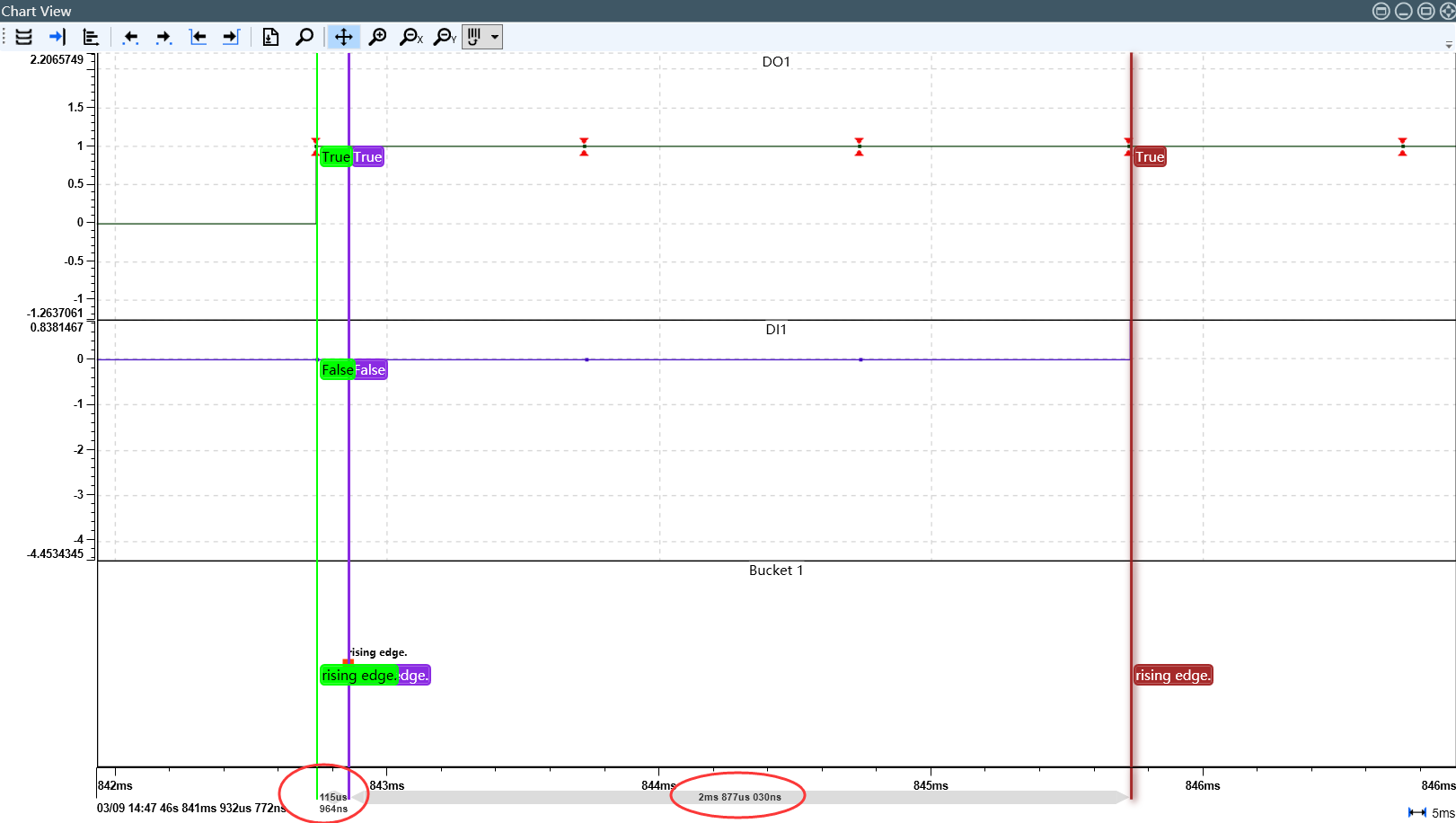

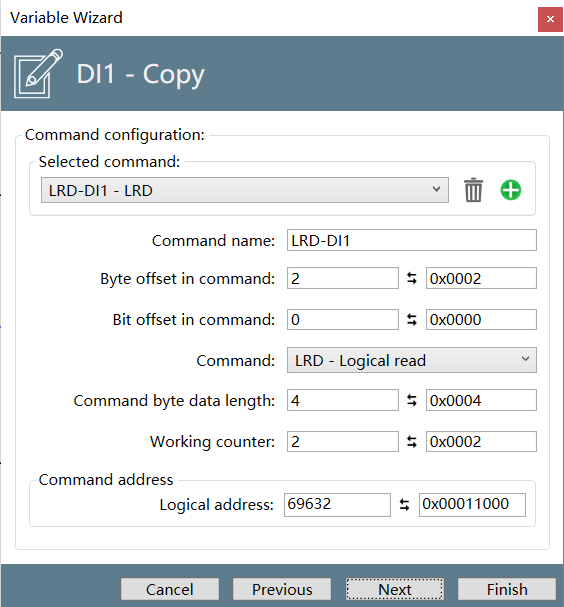

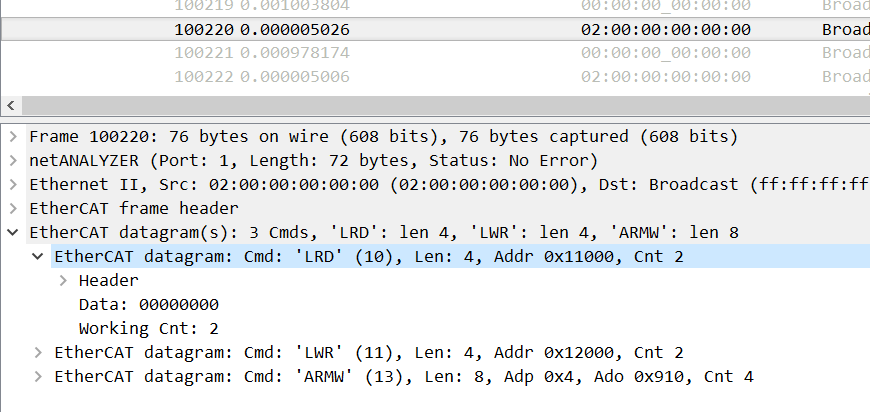

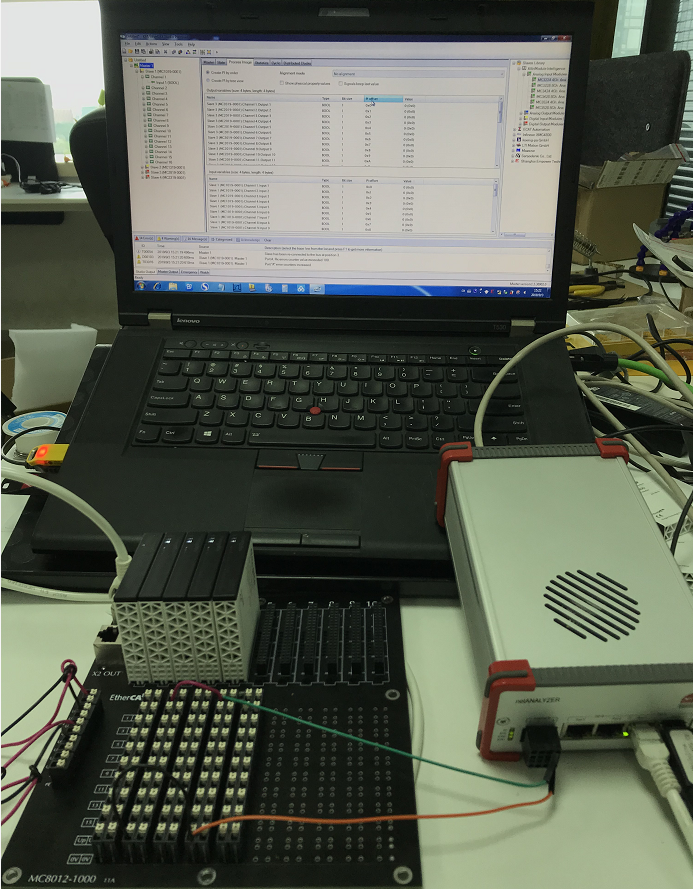

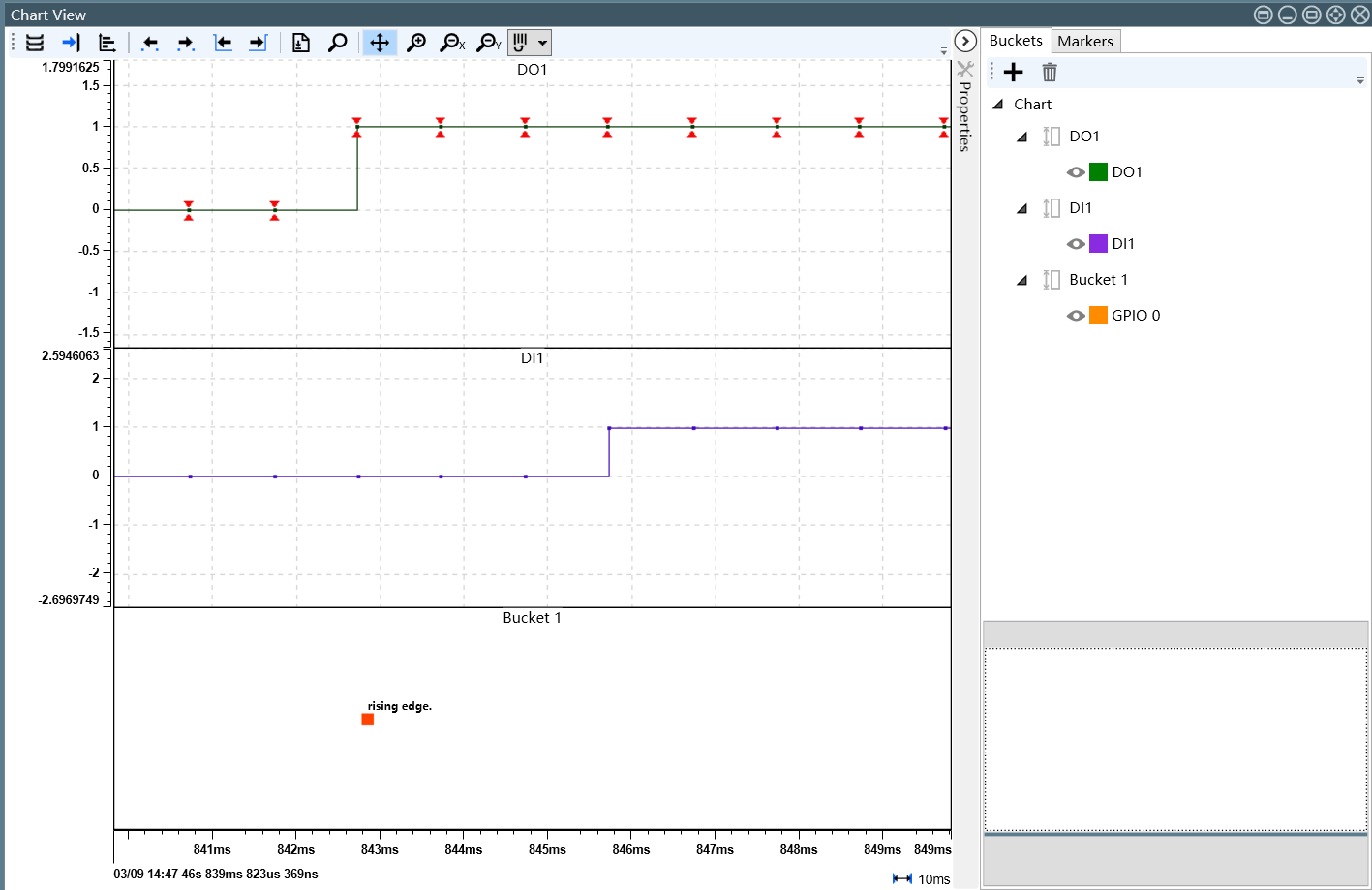

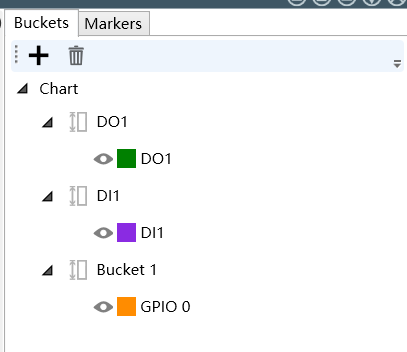

测试说明：如图PC做EtherCAT主站，绿色网线连接分析仪网口0，白色网线连接分析仪的网口1和虹科MC-IO模块，DO1输出连接DI1输入，同时连接分析仪的GPIO输入，这样可以测试几个硬件的响应时间，比如，测量主站下达指令（协议变量值置1）到硬件输出高电平（24V）的时间间隔，测量外部硬件DI输入（24V）到协议变量置1的时间间隔。
