PCAN-Diag FD

PCAN-Diag FD

用于CAN/CAN FD总线通信诊断的手持式诊断工具

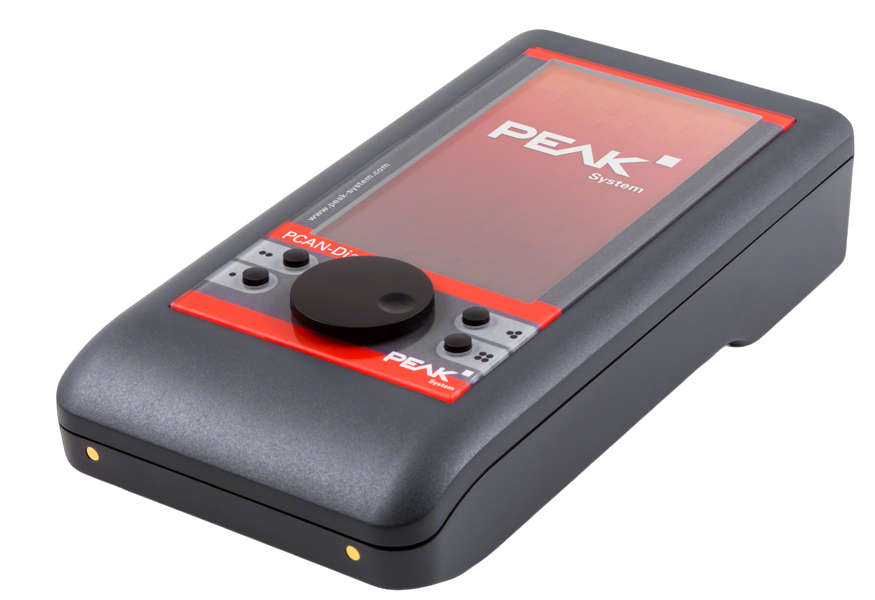

PCAN-Diag FD是一款手持式CAN/CAN FD总线诊断工具，支持协议层与物理层测试，用于分析CAN/CAN FD通信质量、解码报文、模拟发送及回放数据，助力车载或工业总线故障排查与系统开发。

  • 智能报文解析：支持加载DBC/SYM数据库，将原始报文解析为物理量
  • 记录与回放功能：可录制CAN报文并重放至总线，支持单条或序列报文模拟发送
  • 物理层诊断：集成100MHz高采样率示波器，独立通道测量CAN_H/CAN_L信号质量
  • 便携供电设计：内置电池且支持外部供电，可选快充方案，适应现场或实验室场景
联系虹科
产品目录

产品简介



PCAN-Diag FD 可以基于协议层诊断CAN/CAN FD报文，也可以利用示波器功能和测量功能实现物理层测试。示波器功能可用于评估用CAN总线上的信号曲线质量。PCAN-Diag FD可以根据采集的信号曲线，解码CAN报文并图形化显示相关信息。

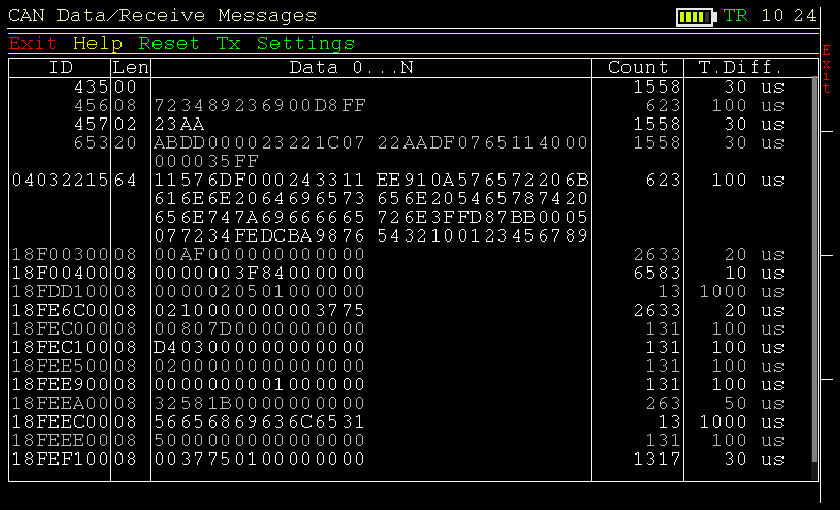

CAN报文通信数据流显示列表中，也可以加载数据库（如dbc、sym）文件，将十六进制的报文解析为具体的物理量（如温度、速度、压力等）。Tracer功能可记录CAN报文，以便进一步分析。

PCAN-Diag FD可发送CAN报文，支持单条报文或者一序列报文发送到CAN总线上。另外，记录下来的CAN报文也通过该设备回放到总线上，所有协议层的功能均适用于CAN/CAN FD总线。



技术规格

  • 高速CAN连接（ISO 11898-2）
  • 兼容CAN2.0A/B和CAN FD标准
  • 支持ISO标准和非ISO标准的CAN FD
  • CAN FD数据域（最大64字节）的传输速度，从20kbit/s到最高12Mbit/s
  • CAN波特率20—1 Mbit/s
  • Microchip CAN收发器MCP2558FD

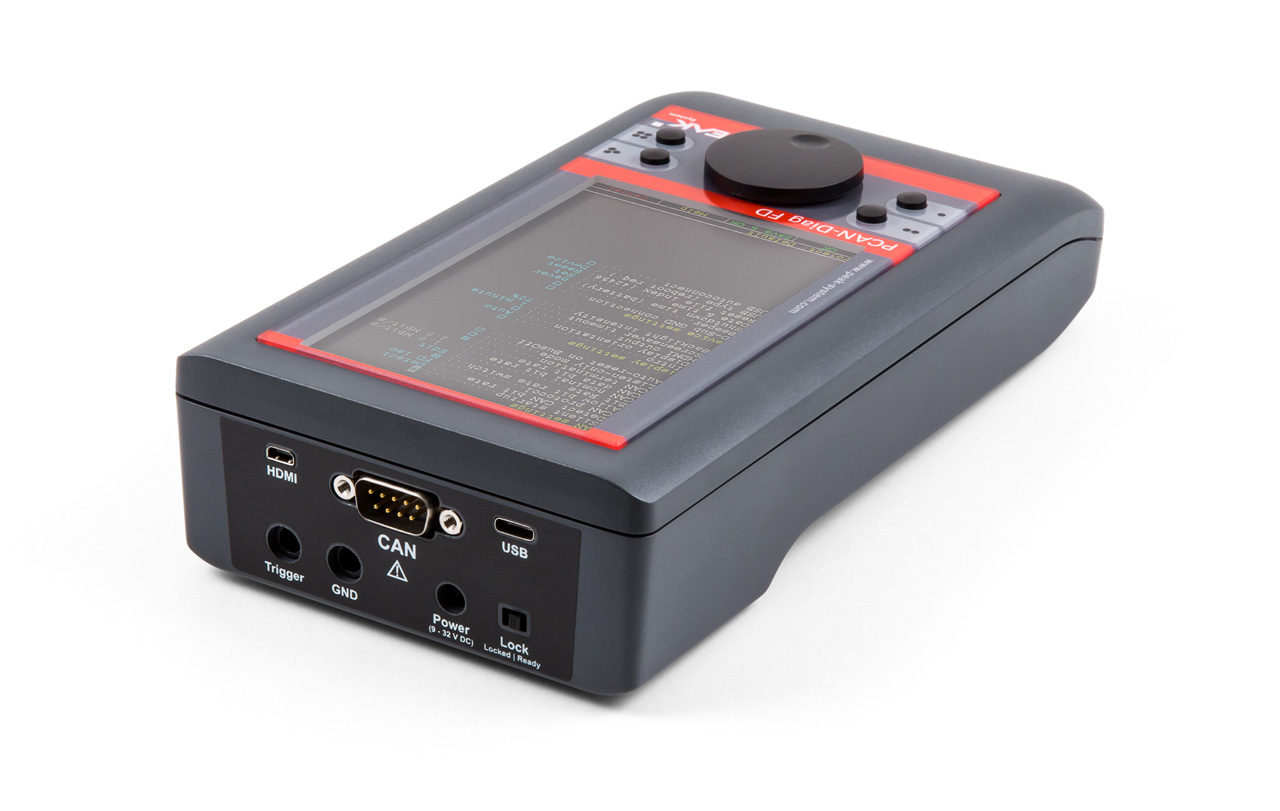

  • 九针D-Sub连接头（符合CiA® 303-1)
  • 屏幕800 X 480像素分辨率
  • 根据功能和设备方向进行纵向或横向显示
  • 通过微型HDMI接口在外部显示器上进行显示
  • 通过内部可充电电池或外部电源供电（低电压插座）
  • 运行期间也可通过外部电源对电池进行充电
  • 可快速充电功能，需购买充电底座（IPEH-003068）内部存储卡用于保存工程，连接到电脑时也可用作USB大容量储存设备
  • 可通过一个按钮和四个功能键操作设备
  • 工作温度：0-50°C（32-122°F）

功能详解

  • 核心功能
  • 在物理层和协议层上分析CAN和CAN FD网络
  • 从预设列表或多选用户定义值中选择波特率
  • 基于固定值列表自动检测波特率
  • 可切换成只听模式
  • 可选择静默启动功能（在错误波特率下的只听模式）
  • 用符号解析文件显示接收CAN报文的信号，包括枚举（数值的列表）、多工器和ID范围
  • 可以通过附的windows软件PCAN Symbol Editor创建Symbol文件，用于解析CAN报文
  • 记录CAN报文到内存卡，可使用CAN ID 过滤器
  • 回放记录的CAN报文文件
  • 通过Windows®软件（PEAK-Converter）可把记录的文件转换成ASC或CSV格式
  • 可以发送单个CAN报文或CAN报文列表
  • CAN报文支持十进制、十六进制或二进制输入
  • 在运行时期间可改变单个传送报文的数据
  • 测量CAN总线负载，用时间图显示，可切换显示错误帧
  • 总线负载时间图可以保存为位图截屏
  • 当系统正在运行，也可测量高速CAN总线的CAN终端
  • 根据所使用的收发器模块，可切换所连接总线的CAN终端
  • 测量CAN接头（D-Sub）上所有引脚的电压
  • 在工程中管理设备配置、传送列表、符号文件以及所有记录的数据（截屏、踪迹和CSV文件）
  • 总线关闭时可自动复位

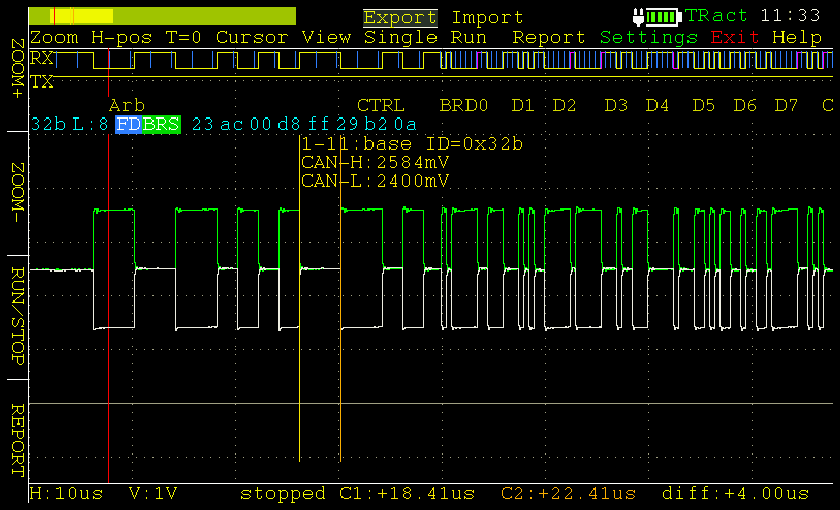

  • 示波器功能
  • 示波器含两个独立测量通道，每个通道最大采样率为100MHz
  • 显示CAN_H和CAN_L信号，也可以显示两个信号之间的电压差
  • 触发可配置为:
帧开始和帧结束
CAN错误或CAN ID
CAN FD帧的波特率切换
  • 外部测量设备触发，使用4mm的BNC接头
  • 显示原始CAN帧和CAN FD帧
  • 从记录的信号踪迹中解码CAN帧和CAN FD帧
  • 报告功能显示各种属性和解码CAN帧的测量数
  • 当前显示可截图保存为位图
  • 存储器深度达1M
  • 记录的样本数据可存储为CSV文件
  • 扩展的缩放功能
  • 时间测量分辨率可达10ns

供货范围

  • PCAN-Diag FD（附带/不附带充电器），防震塑料壳
  • 配置软件PCAN-Diag FD Editor（Windows®11,10,8.1（32/64位）
  • Windows操作系统下的PCAN Symbol Editor 符号编辑软件
  • 转换软件PEAK-Converter （Windows®11,10,8.1（32/64位））
  • USB 连接线
  • 欧洲，美国和英国地区可更换的电源插头
  • HDMI/微型HDMI连接线
  • 产品手册
  • 快速上手指南

资料下载

该套件内含：最新版 PCAN-Diag FD 固件、PCAN-Diag FD Editor 软件、PCAN-Symbol Editor 软件、默认项目文件以及最新版设备帮助服务和说明文件

支持Windows® 11 (x64/ARM64) 和 10 (x86/x64) 系统的 Symbol 文件创建和编辑软件

支持Windows® 11 (x64/ARM64) 和 10 (x86/x64) 系统的数据转换软件，支持将数据导出为多种文件格式。

相关产品推荐

PCAN-Diag FD

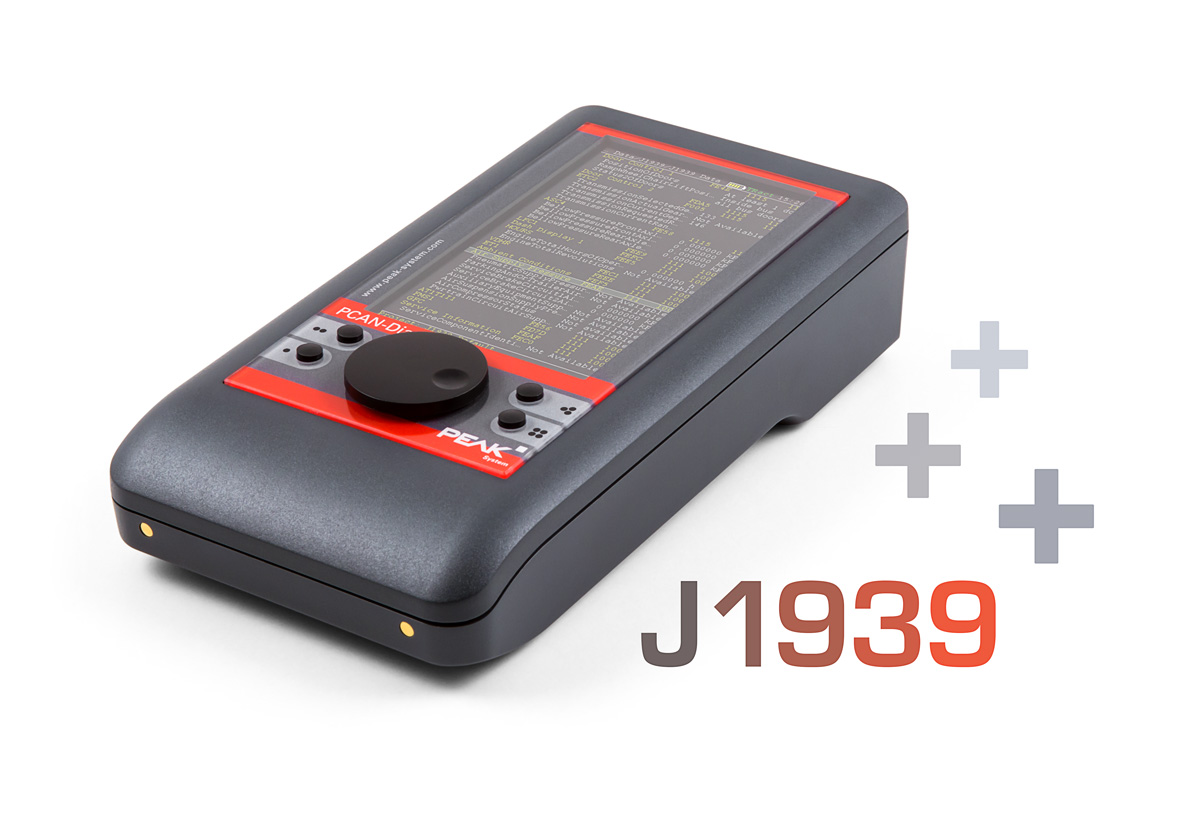

PCAN-Diag FD 的 J1939 功能升级包

PCAN-MiniDiag FD

手持式CAN/CAN FD总线诊断仪

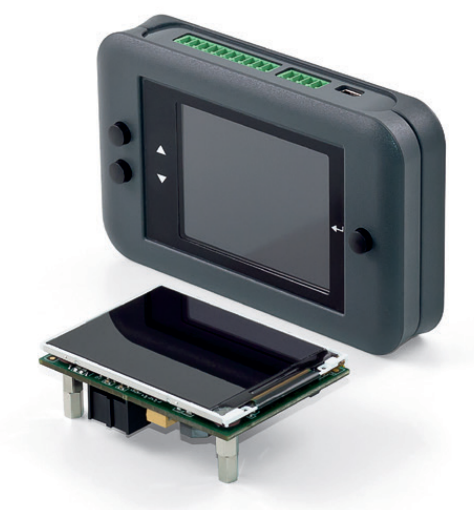

PCAN-miniDisplay
