PROFINET具备实时功能。它使用诸如TCP / IP的IT标准，并可以集成到现场总线系统中。PROFINET被IEC规范IEC 61158和IEC 61784标准化。我们提供的PROFINET协议栈可用于从站设备开发，符合一致性Class A与Class B并满足实时等级Class 1。拥有低资源消耗、可用和不用操作系统、高度可移植性：
PROFINET从站协议栈符合一致性Class A与Class B并满足实时等级Class 1。该解决方案提供：
PROFINET协议栈由独立于硬件和与硬件相关的部分组成，这些部分通过消息队列进行通信。硬件相关部分包括用于以太网MAC控制器和计时器功能的控制软件。
该应用程序仅与PROFINET协议栈的硬件独立部分进行通信。这样，可以交换驱动程序而不会影响应用程序的功能。PROFINET IO服务的初始化是通过应用程序内的函数调用完成的。在应用程序执行期间，PROFINET协议栈自动执行所有必要的通信任务，并借助回调函数将成功接收到的PROFINET IO消息通知应用程序。
来自其他设备的通信请求以及必要的定期任务和超时监控在PROFINET协议栈内处理。证明所有请求的正确性（访问权限，数据类型等）。通过面向服务的回调函数分别在通信完成和发生故障之后通知应用程序。在这些回调函数中，可以从应用程序中执行适当的操作。
对于资源有限的设备，PROFINET协议栈的高度可扩展性尤其重要。一方面，这是通过各个服务组中的模块化来实现的，另一方面，是通过在各个模块中使用编译器指令来实现的。因此，代码大小与所使用的PROFINET服务成比例。
| 支持的功能 | ||
|---|---|---|
| 功能 | 参数 | 描述 |
| PROFINET规范 | V2.4 版本 | 支持 |
| 一致性等级 | Class B | 支持DCP、LLDP、SNMP，通过示例应用程序进行认证 |
| 总循环输入数据的最大数量（包括IOPS 和 IOCS） | 1440 Bytes | 视平台而定 |
| 总循环输出数据的最大数量（包括IOPS 和 IOCS） | 1440 Bytes | 视平台而定 |
| 最大子模块数 | 未定义 | 根据循环和非循环数据而定 |
| 支持的 AR类别 | 控制器 AR、 | 强制性的 |
| 监视器 AR、 | ||
| 数据访问 AR、 | ||
| 隐式 AR | ||
| 非循环通信（记录对象） | 未定义 | 大约 1200 字节 |
| 报警类型 | 支持 | 过程、诊断、用户特定数据（例如维护） |
| 诊断条目 | 支持 | 20个记录（可通过 prio – 队列调节） |
| 识别和维护 | 支持 | 强制性的（I&M 1 – 4 默认） |
| 拓扑识别 | 支持 | 强制性的 |
| 物理设备记录对象 | 支持 | 强制性的 |
| 最短循环时间，RT_CLASS_1 | 根据平台，可达1ms | Linux 平台 > 8/16 ms，裸跑平台可达 1 ms |
| 介质冗余协议 （MRP） | 支持 | 需要具有两个或更多端口的交换机芯片 |
| 波特率 | 100MBit/s | 根据规格而定 |
| 数据传输层 | 以太网 II，IEEE802.3 | 支持取决于硬件 |
| 应用程序 IP API | lwIP | 最大套接字数根据平台而定 |
| 最大设备实例数 | 1 | – |
| 不支持的功能和限制 | |
|---|---|
| 功能 | 描述 |
| 最短循环时间，RT_CLASS_3 | 不支持 IRT |
| 净负载等级II和III级 | 未经测试和认证 |
| IRT 等时实时同步 | 不支持 |
| 介质路径规划冗余（MRPD） | 未支持 |
| 共享设备 | 不支持 |
| 共享输入 | 不支持 |
| 系统冗余 | 不支持，用作 S1 |
| 运行中的配置 （CiR） | 不支持 |
| 快速启动（取决于硬件） | 不支持 |
| 资产管理 | 不支持 |
| 符合性等级 D | 计划版本 goal_pnio V2.23.0 |
| 发送和接收原始以太网帧为应用被支持 | 仅通过应用程序 |
| RT over UDP | 不支持 |
| 组播关系支持 （MCR） | 不支持 |
| 多个 AR | 不支持 |
| DHCP – 支持 | Profinet 不支持 |
| 其他功能，如DFP，LOM | 不支持 |
PROFINET协议栈根据IEC标准IEC 61158和IEC 61784，为符合PROFINET IO的通信提供了所有必需的服务。它促进了PROFINET IO设备的便捷开发。
通过硬件抽象层执行对硬件的访问。驱动程序可用于带有和不带有操作系统的不同CPU和以太网控制器。为了快速访问总线，对以太网驱动程序进行了高度优化。
利用端口的多协议FPGA解决方案，其他工业以太网协议（例如EtherCAT，EtherNet / IP和POWERLINK可以集成。统一的用户界面可轻松实现不同的协议。
PROFINET协议栈完全用ANSI-C编写，并且可以使用每个符合ANSI-C的编译器进行编译。根据所需的功能范围，PROFINET协议栈可在不同的扩展阶段使用。 PROFINET协议栈的所有版本相互兼容，并通过PNO当前的一致性测试不断进行测试，以确保符合标准。
用户应用程序通过函数调用和回调函数与PROFINET协议栈进行通信。

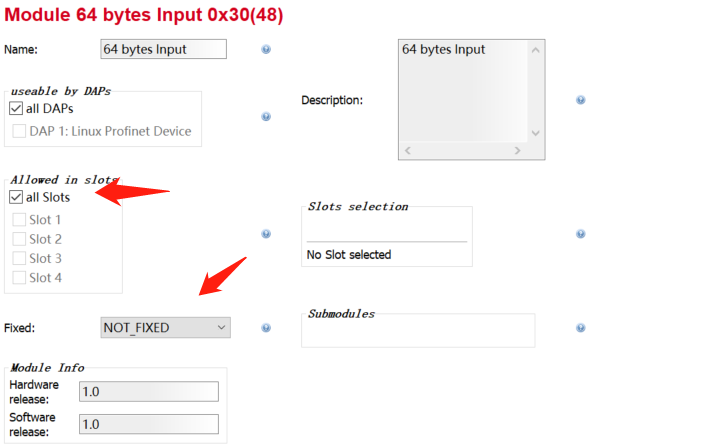

PROFINET协议栈的配置和扩展在PROFINET Designtool的帮助下完成。借助它，PROFINET协议栈可以针对应用程序的可用资源进行优化。除了创建对象目录外，还可以使用它来进行硬件的所有设置。
我们的PROFINET堆栈（CC-A / RT1）已通过以下工业控制器的成功测试：
为了方便舒适地进行配置和对象字典管理，我们提供了其统一设计工具平台，该平台使用户能够使用我们的PROFINET和EtherNetIP协议栈快速开发通信解决方案。
每个协议栈的单独功能是通过每个协议的插件实现的。 因此，用户仅需学习如何使用一种工具。
该工具详细说明请点击这里->PROFINET设计工具
一站式购齐·更省心
该套装适用于PROFINET RT级别的设备开发，满足一致性等级Class A和Class B，为符合PROFINET的通信提供了所有必需的服务。同时，基于该套装用户可以轻松进行PROFINET设备创建、GSD从站文件生成以及设备参数配置，促进了PROFINET IO设备的便捷开发。
该套装除了包含标准套装中具备的功能外，可以让用户快速地调试和运行基于PROFINET协议栈的开发方案，并且基于套装中包含的设备，可以轻松地搭建起针对PROFINET协议栈的主从通讯测试环境，以便通讯验证。
该套装允许用户进行PROFINET设备开发与调试的同时，也可以通过套装中包含的工具进行PROFINET数据抓包和网络诊断，支持为数据流添加纳秒级别的时间戳，从而为设备的稳定可靠运行提供有力保障。
① 调研工程师的技能和专业背景、以及对工业通讯相关产品的了解程度
② 了解项目应用细节，如开发设备类型、通讯数据量、协议功能要求、应用场景等
③ 评估用户行业特性，如半导体、机器视觉、医疗、运动控制等，制定最佳培训方案
① 确认运行协议栈的硬件平台与操作系统适配性
② 确认操作系统及其版本兼容性（如Linux, Windows等）
③ 检查硬件配置是否满足软件安装要求（如CPU、内存等）
① PROFINET组成概览：基本概念、分层模型、功能、网络连接、实时性
② PROFINET实时通信原理：设备模型、通信服务、实时类别、报文结构、应用与通信关系、设备寻址
③ PROFINET数据交换：循环数据、非循环数据过程与序列
④ PROFINET一致性类：Class A、Class B、Class C介绍
⑤ PROFINET网络组态：GSD文件、IP地址、设备名称、数据模块、通讯周期等设置
① 指导完成ICC（Industrial Communication Creator）软件安装
② 指导完成软件license激活设置
③ 提供实时培训，并在结束后提供安装文档和视频资料
① 软件界面介绍与基础功能说明
② 项目创建流程
③ 协议栈功能配置、厂商信息定义、数据模块创建与GSD文件生成
④ 工程配置验证
① 协议栈代码包下载与整合
② PROFINET协议栈功能说明
③ 协议栈代码包组成、架构说明
④ 提供实时培训，并在结束后提供安装文档和视频资料
① GOAL架构与组成
② PROFINET相关常用API、回调函数说明
③ 标准例程功能与基本流程说明
④ 代码包编译与下载
⑤ 提供完善的编程指导手册与文档
① 指导搭建与第三方主站测试环境
② 网络组态配置
③ 在线通讯状态监测与数据收发测试
④ 提供实时培训，并在结束后提供操作文档和视频资料
① 安排实际操作任务，如搭建与第三方主站网络连接、网络组态与在线测试场景，学习时间至少降低60%
② 由讲师进行现场点评和建议
① 提供产品所有功能的操作视频和文档
② 提供半小时的一对一讲解与技术支持
③ 购买该课程享受5*8优先服务权限等额外支持
