功能概述
该接口可建立非屏蔽双绞线IEEE 100BASE-T1（符合IEEE 802.3bw标准）端口与USB-LAN端口间的点对点链路。该设备还可同时作为网络接口卡运行，可用于配置IP地址、掩码等网络适配器参数。该转换器配备1个DSUB9接口（BroadR-Reach，CAN总线）和1个Micro-USB连接器。OABR通道的主/从配置可通过开关按钮或编程方式选择。此外，该设备还可同时用作USB-CAN接口。
用户还可通过CAN总线或USB虚拟串口访问100BASE-T1收发器（PHY）的SMI寄存器。该功能能够评估信号强度、检测T1端口极性、执行BroadR-Reach介质测试以诊断线缆故障、微调PHY参数，并执行对寄存器的通用读写操作。
点击查看原图
产品详情
- 产品特性
- 100BASE-T1（IEEE 802.3bw）转USB-LAN接口
- 可作为USB 2.0网络适配卡使用
- 可通过板载拨码开关或编程方式配置主/从模式
- 可同时用作USB-CAN接口
- USB供电
- 4个状态指示灯
- DSUB9连接器（支持T1与CAN总线）、
- Micro-USB接口（支持USB 2.0）
- 可对OABR从模式进行自动极性检测
- T1线缆介质测试——可检测短路、断路及阻抗不匹配等情况
- 支持100BASE-T1测试模式生成
- 支持桌面放置或DIN导轨安装
- 可通过USB虚拟串口（CDC）与CAN总线进行配置与诊断
- 其他功能
- USB-CAN接口功能：
该设备可同时用作USB-CAN接口。借助开放式通信协议，用户可通过USB虚拟串口（VCP）实现CAN数据帧的收发。
- 免费PC应用程序
虹科提供免费的PC应用程序，可用于读取100BASE-T1 USB接口的状态信息。 将适配器插入电脑USB端口后，该PC工具将显示接口端口状态、信号质量及T1线缆测试结果，适用于诊断与测试场景。该工具还可进行T1端口的主/从模式配置。

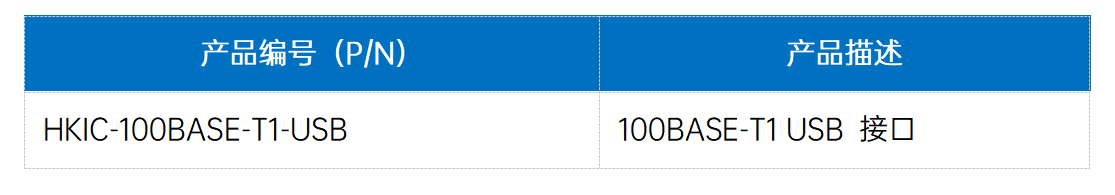

订货信息
