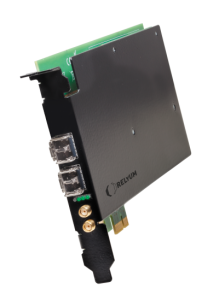

RELY-TSN-PCIe:TSN网卡
高精度
- AS时钟同步精度小于50ns
- 调度精度:消息的调度精度;IEEE802.1Qbv精度。±16ns
- 门控精度:转发队列的门控精度;IEEE802.1Qbv精度。±16ns
高实时
- 时钟频率8ns
- 支持1PPS同步时钟信号输出
- 硬件数据发送接收速度最低2.5us
- 共享动态和静态过滤数据库,实现硬件 MAC 地址学习/老化
功能全面
- 支持全面的TSN协议流识别功能:空流识别、源 MAC 和 VLAN 流识别、主动目标 MAC 和 VLAN 流识别
通讯技术
- 2个以太网端口
- 介质选件(SFP固定框架):
- 10/100/1000Base-T
- 1000Base-X
- 100Base-FX
- RSTP IEEE802.1w
- LLDP支持
- VLAN支持
- IEEE 802.1P流量优先级
- 1个PPS输出
- PCIex1
- 通过可选适配器无缝集成在旧Legacy PCI系统上
TSN功能
- IEEE 802.1AS –定时和同步
- IEEE 802.1Qbv –计划流量的增强功能
- IEEE 802.1Qav –时间敏感流的转发和排队增强
- IEEE 802.1Qcc –流保留协议的增强
- IEEE 802.1Qci –每流过滤和管理
- IEEE 802.1CB –可靠性的帧复制和消除
软件功能
- 以太网操作系统驱动程序可用于大多数操作系统:
- Linux、Windows、VxWorks等
处理性能
- 板载UltraScale™ FPGA,用于高速网络交换和PTP时间戳
- 多核CPU单元支持自主软件应用
配置管理
- SSH、Netconf 支持
- 板载集成 Web 服务器,提供 HTML5-GUI 配置访问:
- 可通过 HTTP(S) 访问
- 配置文件和固件更新
- 实时网络监控
与时俱进 锐意创新——与虹科一起探索TSN的更多潜力
时间敏感网络(Time Sensitive Networking,TSN) ,是基于标准以太网架构演进的新一代网络技术,它以传统以太网为网络基础,通过时钟同步、数据调度、 网络配置等机制,提供确定性数据传输能力的数据链路层协议规范。与传统以太网相比,TSN能够提供微秒级确定性服务,降低整个通信网络复杂度,实现信息技术 (IT)与运营技术(OT)融合,其具有精准的时钟同步能力、确定性流量调度能力,以及智能开放的运维管理架构,可以保证多种业务流量的共网高质量传输, 兼具性能及成本优势,是未来网络的发展趋势。
目前,TSN技术在汽车、工业、轨道交通、航空航天领域有着较高的讨论热度,它作为一项非供应商绑定的实时通讯协议,我们认为TSN技术有着不错的应用前景。
欢迎联系我们与您一起探讨学习TSN技术与各行各业的结合,并积极推动更多落地应用,共同构建智能互联的新世界。
