阅读全文RELY-TSN-Bridge
4/12/20端口TSN时间敏感网络交换机
- 提供4/12/20个多媒体千兆以太网端口和1个内部端口
- 合并OT和IT世界，并保证确定性以太网网络中所有设备的互操作性和标准化
- 支持市场上数量最多的TSN标准
- 适用于铁路、航空航天、汽车、工业自动化等技术条件苛刻的行业应用场景
RELY-TSN-BRIDGE：时间敏感网络交换机

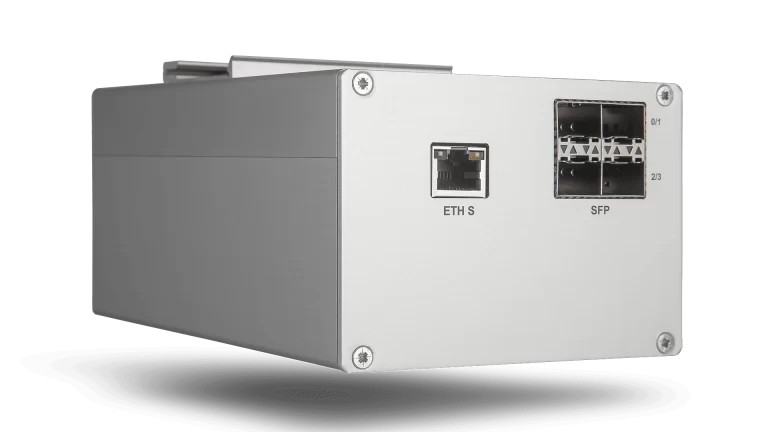

4端口TSN交换机
- 4个以太网端口
- 介质选件（SFP固定框架）：
- 10/100/1000Base-T
- 1000Base-X
- 100Base-FX
- 1个10/100/1000BaseTX以太网服务端口
- RSTP IEEE802.1w
- LLDP支持
- VLAN支持
- 基于以太网类型或IEEE 802.1P流量优先级
- 1个USB端口
- IEEE 802.1AS –定时和同步
- IEEE 802.1Qbv –计划流量的增强
- IEEE 802.1Qav –时间敏感流的转发和排队增强
- IEEE 802.1Qcc –流保留协议的增强
- IEEE 802.1Qci –每流过滤和管理
- IEEE 802.1CB –帧复制和可靠性消除
- 板载UltraScale™FPGA，用于高速网络交换和PTP时间戳
- 多核CPU单元支持自主软件应用
- 无风扇设计和全金属外壳
- 电源：6VDC至30 VDC
- 操作温度：-40°C至+ 70°C
- 储存温度：-40°C至+ 85°C
- 可选安装：DIN导轨
- SNMPv3，SSH，Netconf支持
- 基于Web的HTML5-GUI访问/配置：
- 可通过HTTP（S）访问
- 配置文件配置和固件更新
- 实时网络监控

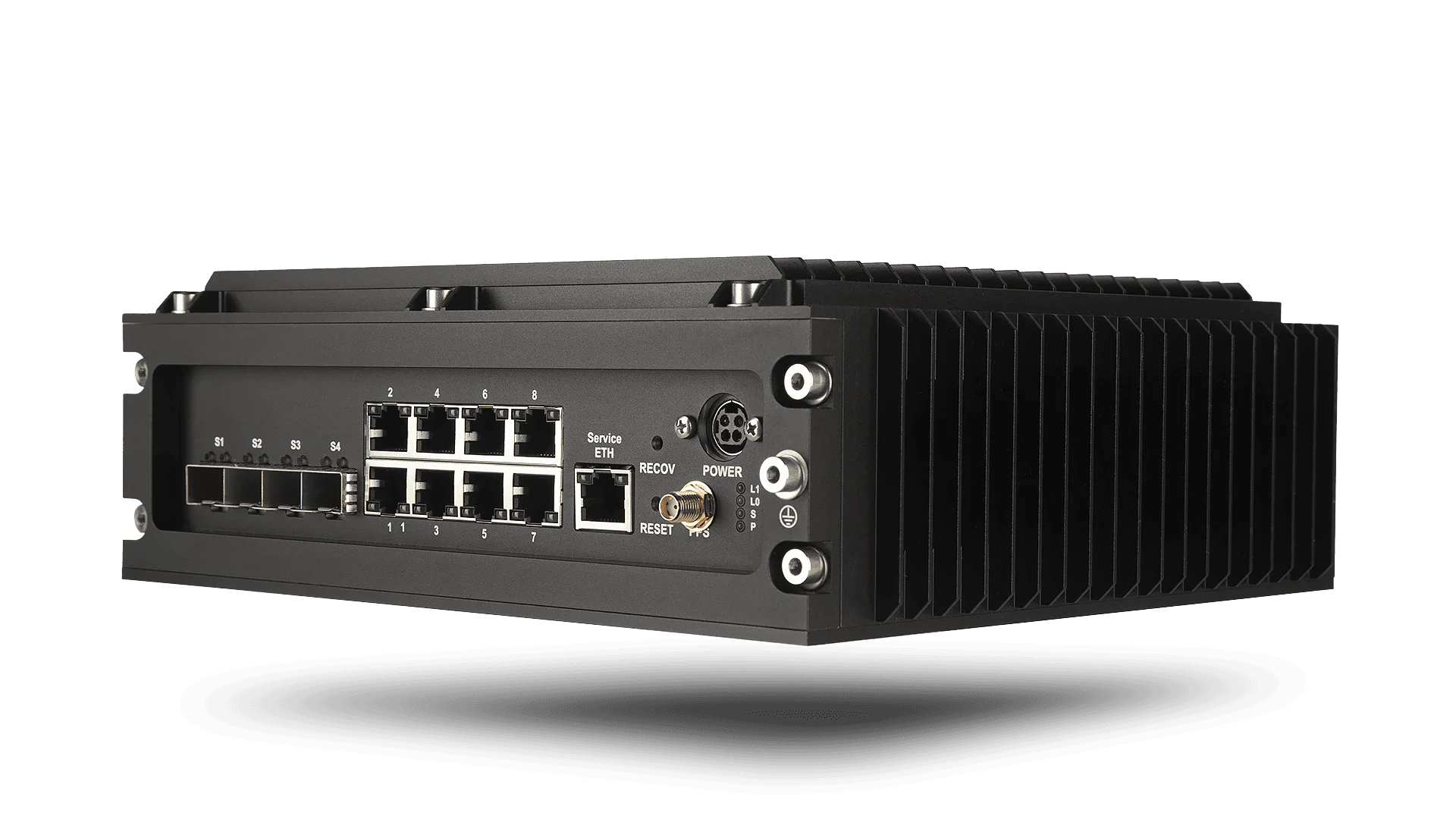

12端口TSN交换机
- 4x SFP+ 1/10*Gbps TSN 以太网端口
- 介质选件（SFP固定框架）：
- 10GBase-R*
- 10/100/1000Base-T
- 1000Base-X
- 100Base-FX
- 8 个 10/100/1000BaseTX TSN 以太网端口
- 1 个10/100/1000BaseTX 以太网服务端口
- 生成树协议
- IEEE802.1D (STP)
- IEEE802.1w (RSTP)
- IEEE802.1s (MSTP)
- VLAN支持
- LLDP 支持 – IEEE 802.1AB
- IEEE 802.1P 流量优先级 (QoS)：
- 基于 PCP 的优先事项
- 基于 DSCP 的优先级
- 组播过滤/IGMP Snooping
- 端口镜像
- IEEE802.1X 支持
- 1 x PPS 输出（SMA 连接器）
- IEEE 802.1AS-2020 – 定时和同步（最多 2 个域）
- IEEE 802.1Qbv – 时间感知整形器
- IEEE 802.1Qav – 基于信用的整形器
- IEEE 802.1Qcc – 流保留协议的增强功能
- IEEE 802.1CB – 帧复制和消除可靠性
- IEEE 802.1Qci – 每流过滤和管制
- 流识别：
- 目标 MAC 和 VLAN 流
- Mask & Match
- 用于高速网络交换和 PTP 时间戳的板载 UltraScale™ FPGA
- 支持自主软件应用的多核 CPU 单元
- 无风扇设计和全金属外壳
- 5V@10A电源
- 包括欧盟电源适配器
- 操作温度：-40°C 至 +50°C
- 储存温度：-40°C 至 +85°C
- SSH，网络配置支持
- 基于 Web 的 HTML5-GUI 访问/配置：
- 可通过HTTP（S）访问
- 配置文件配置和固件更新
- 实时网络监控
*此型号不提供 10Gbps 吞吐量

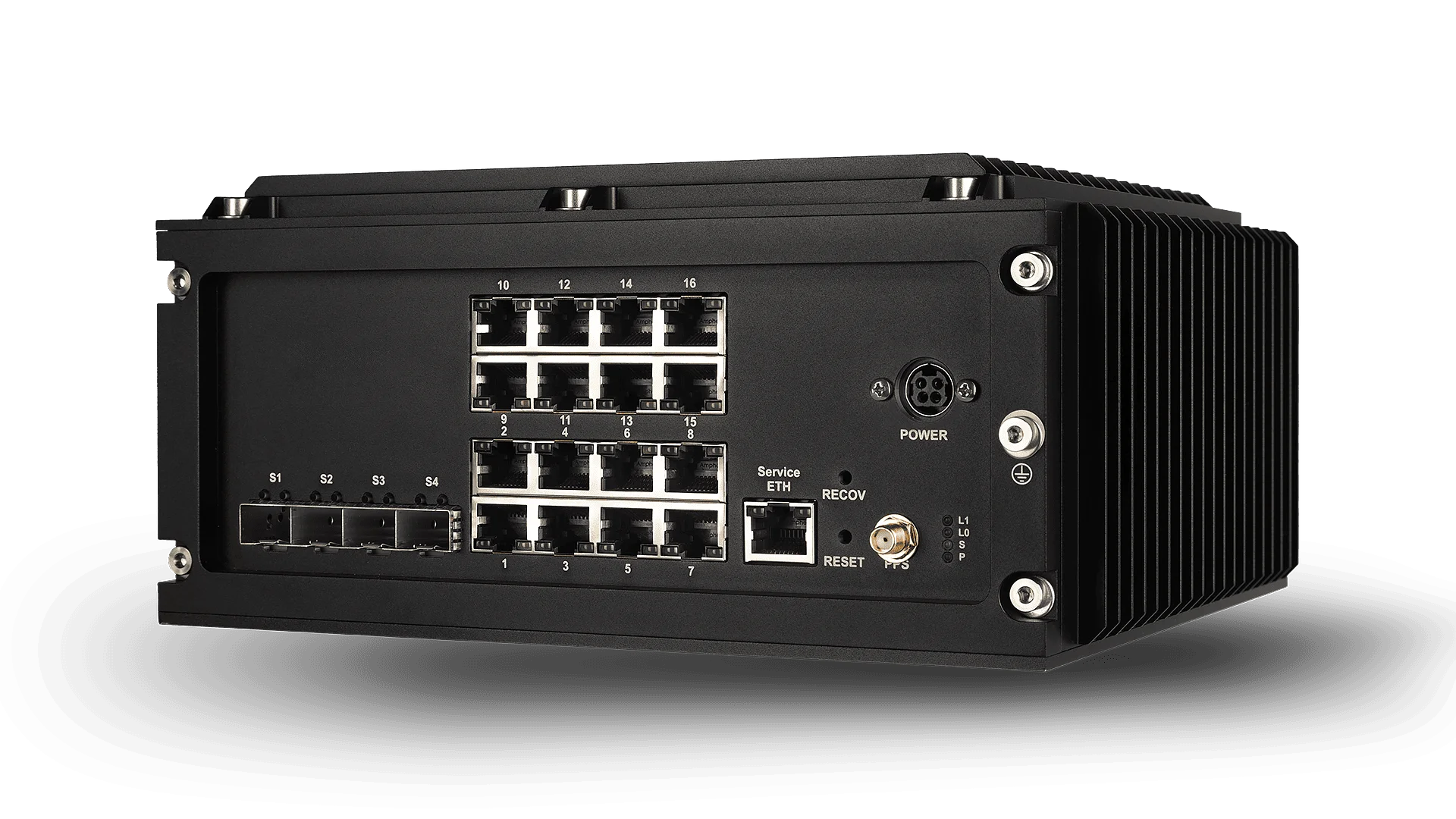

20端口TSN交换机
该系列设备提供以下交换端口：
- 16 个 10/100/1000Mbps 铜缆端口
- 4 个多媒体1G/ 10G 端口
- 1 个 1G 内部端口
TSN交换机技术文章
与时俱进 锐意创新——与虹科一起探索TSN的更多潜力
时间敏感网络(Time Sensitive Networking，TSN) ，是基于标准以太网架构演进的新一代网络技术，它以传统以太网为网络基础，通过时钟同步、数据调度、 网络配置等机制，提供确定性数据传输能力的数据链路层协议规范。与传统以太网相比，TSN能够提供微秒级确定性服务，降低整个通信网络复杂度，实现信息技术 (IT)与运营技术(OT)融合，其具有精准的时钟同步能力、确定性流量调度能力，以及智能开放的运维管理架构，可以保证多种业务流量的共网高质量传输， 兼具性能及成本优势，是未来网络的发展趋势。
目前，TSN技术在汽车、工业、轨道交通、航空航天领域有着较高的讨论热度，它作为一项非供应商绑定的实时通讯协议，我们认为TSN技术有着不错的应用前景。
欢迎联系我们与您一起探讨学习TSN技术与各行各业的结合，并积极推动更多落地应用，共同构建智能互联的新世界。
