PCAN-miniDisplay CAN总线记录仪
产品简介
PCAN-MiniDisplay 可用作CAN数据可视化的人机交互界面。该设备配备两个高速CAN接口，用于总线连接。在使用该设备前，可预先配置传入CAN数据的显示方式，配置完成后的数据将以预设的图表样式呈现在在TFT显示屏上。
该设备亦可用作数据记录仪，能够将CAN总线通信数据存储至记忆卡，后续可通过计算机回放或分析数据。
除标准内置式设备外，您还可选择带物理按键的版本。该版本支持创建和评估特定应用场景的配置方案，并允许用户在实操过程中直接切换不同的配置模式。
温馨提示 ：
PCAN-MiniDisplay无法同时运行显示配置、记录/回放CAN报文的功能，每次仅能运行其中一种。
技术规格
- CAN连接特性
- 具备两个高速CAN通道（符合ISO 11898-2标准）
- 比特率范围达40 kbit/s~1 Mbit/s
- 兼容CAN 2.0 A/B协议规范
- CAN收发器为带唤醒功能的NXP TJA1041
- 模拟输入接口
- 2路模拟输入通道
- 10位分辨率
- 测量范围为0-16.5V
- 数字输入/输出
- 1路数字输入 + 1路数字输出
- 显示核心
- TFT显示屏（320 x 240像素分辨率）
- 可通过文本文件自由配置CAN数据可视化方案
- 可视化功能
- 可通过文本标签显示：文本内容、CAN数据及模拟/数字输入值
- 可格式化输出：数字、浮点数、字符串（支持枚举和多路复用器处理）
- 支持带透明度的位图图像显示
- 可根据信号动态显示图像列表 可在绘图仪中显示多信号曲线
- 配置与控制
- 支持通过CAN总线配置按键、蜂鸣器及显示亮度
- 可在启动、运行和结束配置时发送CAN帧序列
- 具备microSD存储卡插槽（最大32GB）
- 具备高速USB 2.0接口
- 可从PC端访问存储卡
- 支持从存储卡运行配置方案
- 可选配置：上电时自动启动单一配置或自动开始记录
- 物理特性
- 尺寸：80 x 55毫米
- 供电电压：7-30V
- 工作温度：-20至70°C（-4至158°F）
- 记录与回放
- 支持将输入的CAN报文记录至内置存储卡（可选包含错误帧）
- CAN ID过滤功能支持针对每个CAN通道单独配置记录规则
- 可通过Windows软件将记录的文件转换为多种格式
- 可循环播放回放内容
- 可选配件
- PCAN-MiniDisplay塑料外壳，配备3个按键
- 通过接线端子（Phoenix）连接
供货范围
PCAN-MiniDisplay 标准版：
- 带安装支架的PCAN-MiniDisplay主机
- 电源线、CAN连接线及数字输入线缆
- 预装512MB存储卡
- Windows®系统格式转换软件PEAK-Converter
- 配置示例文件
- 电子版使用手册
PCAN-MiniDisplay外壳套件：
- 塑料外壳版PCAN-MiniDisplay主机（含配套连接器）
- 预装512MB存储卡
- Windows®系统格式转换软件PEAK-Converter
- 配置示例文件
- 电子版使用手册
资料下载
该软件包包含最新版固件、配置示例、资源文件、PEAK-Converter转换软件以及当前版本设备的技术服务文件。
用于将监测到的数据转换为多种文件格式的软件，适用于 Windows® 11（x64/ARM64）/ 10（x64）系统

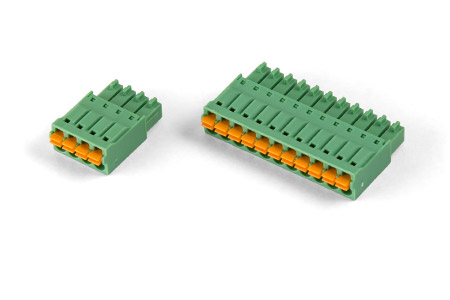

配套连接器
（Phoenix Contact FMC 1,5/4-ST-3,5 和FMC 1,5/10-ST-3,5）
相关产品推荐

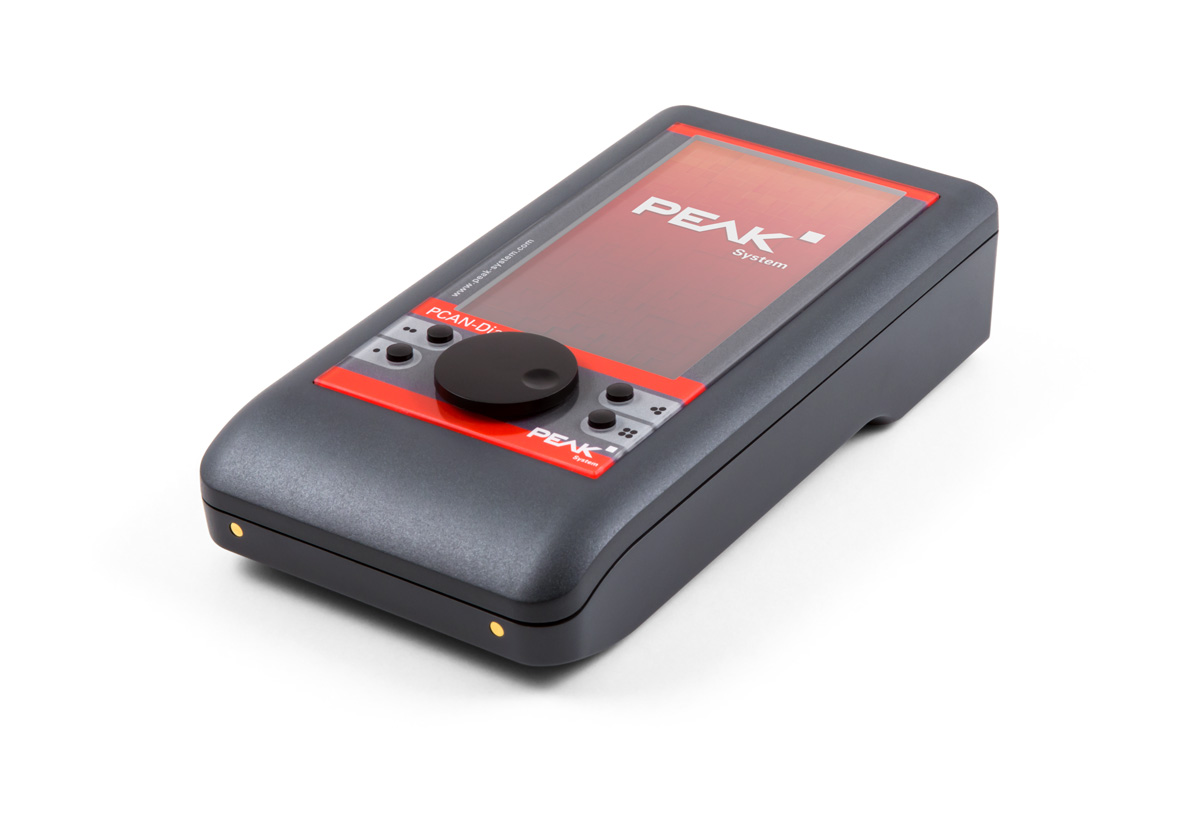

PCAN-Diag FD
手持式CAN/CAN FD总线诊断仪
PCAN-Diag FD J1939 扩展插件
PCAN-Diag FD 可选的 J1939 扩展插件

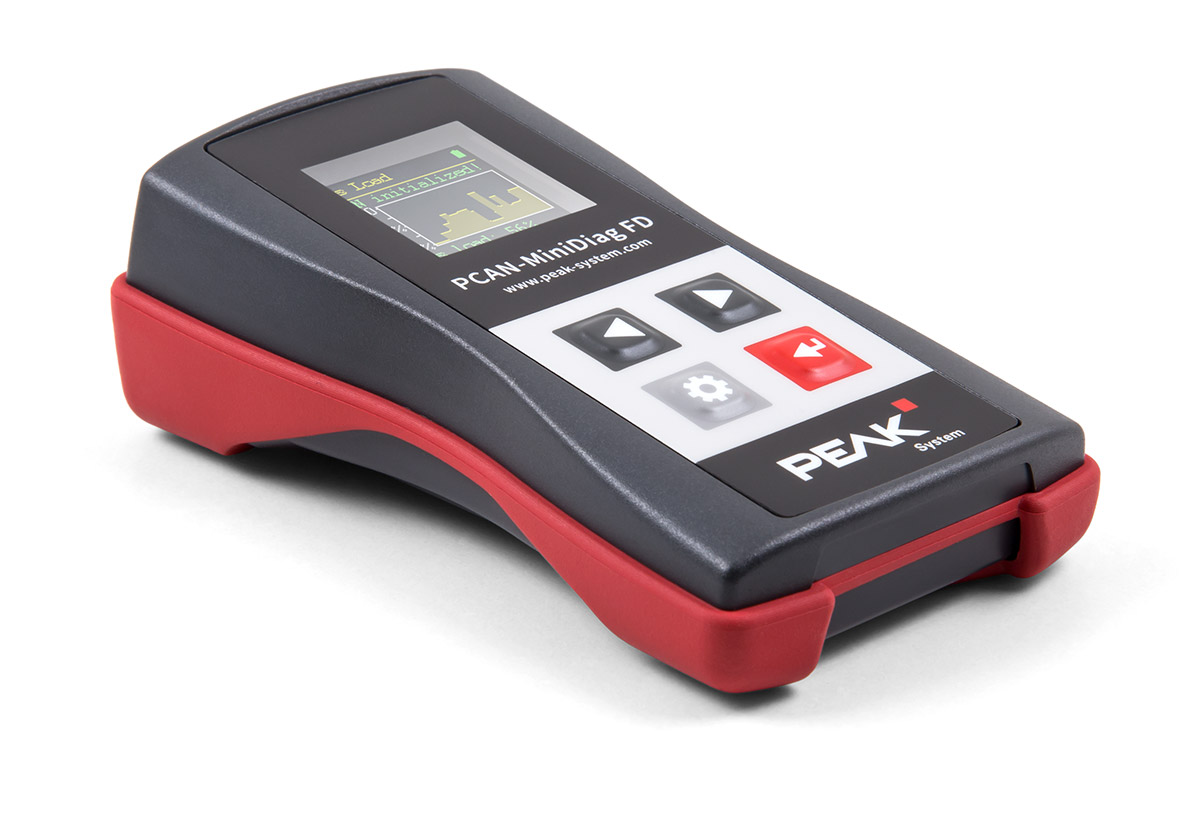

PCAN-MiniDiag FD
