航空TSN交换机开发方案
针对传统航电网络存在的协议复杂、带宽不足、混合流量调度困难等问题，虹科推出了面向航空航天领域的TSN解决方案，方案基于IEEE 802.1DP / SAE AS6675标准以太网TSN技术，能够将飞行控制、座舱娱乐、发动机监测等多个子系统整合至同一网络中，大幅简化系统架构与布线，降低飞机重量与维护成本。TSN不仅支持传统速率受限流量，还能保障关键飞行数据的低延迟与高可靠传输，同时满足高清视频等高吞吐量应用需求。
传统航电网络面临的挑战
协议林立，系统复杂
协议林立，系统复杂：飞机不同子系统使用各自专用的网络协议（如AFDX、ARINC、CAN等）。这导致系统架构复杂、布线沉重，且开发和维护成本高昂。
带宽瓶颈，难以扩展
随着高清视频、海量传感器数据和机上娱乐系统的发展，旧有总线协议（如MIL-STD-1553）的带宽已无法满足新一代飞行器对高数据吞吐量的需求。
混合流量，调度困难
现代飞机需同时处理安全关键（如飞行控制）和非关键（如机上娱乐）数据。传统网络无法在保证关键数据绝对优先的同时，高效地调度其他类型数据
虹科航空TSN交换机开发方案
针对传统航电网络存在的协议复杂、带宽不足、混合流量调度困难等问题，虹科推出了专门为航空航天定制的TSN标准 —— IEEE 802.1DP / SAE AS6675。它将带来以下优势：
- 统一网络架构：用一个基于标准以太网的TSN网络，整合飞行控制、座舱娱乐、发动机监测等多个子系统，极大简化架构和布线，从而减轻飞机重量、降低成本。
- 标准化的产业生态：TSN是国际标准，依托庞大的商用现货生态系统，打破了传统航电网络由少数供应商垄断的局面，有助于降低设备采购成本。
- 确定性 + 高带宽：既能以极低延迟和抖动确保飞行控制指令的实时性，又能为高清视频等高吞吐量应用提供充足的带宽
方案优势

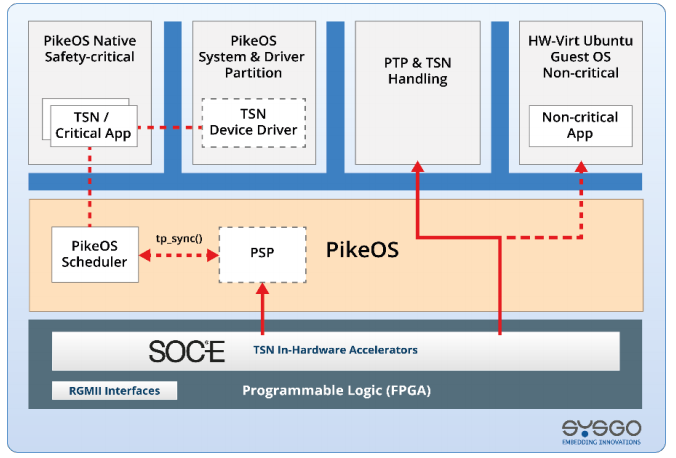

SOC-E 与 SYSGO 的合作体现了双方优势的战略联盟。SOC-E 的 TSN 解决方案可确保高带宽、确定性的数据传输，这对于航空电子、汽车和工业自动化领域至关重要。与 PikeOS 结合后，这些功能将得到增强，从而：
- 确定性性能：PikeOS 的功能可保证及时交付关键数 据，增强 SOC-E 的 TSN 的确定性。
- 成本效益：使用 PikeOS 的虚拟机管理程序技术将多种 功能整合到单一平台上，从而降低了硬件要求和成本。
- 认证信心：PikeOS 的认证套件和模块化架构简化了认 证流程，确保了系统的安全性。
- 长期支持：SOC-E 和 SYSGO 对产品生命周期支持的 承诺确保客户获得一致、可靠的软件更新和支持。
应用场景
在航天器中的应用
在卫星和发射器中，TSN可以取代SpaceWire、
MIL-STD-1553等多种旧有总线。
在飞机（航电系统）中的应用
TSN作为AFDX等传统技术的自然演进方案

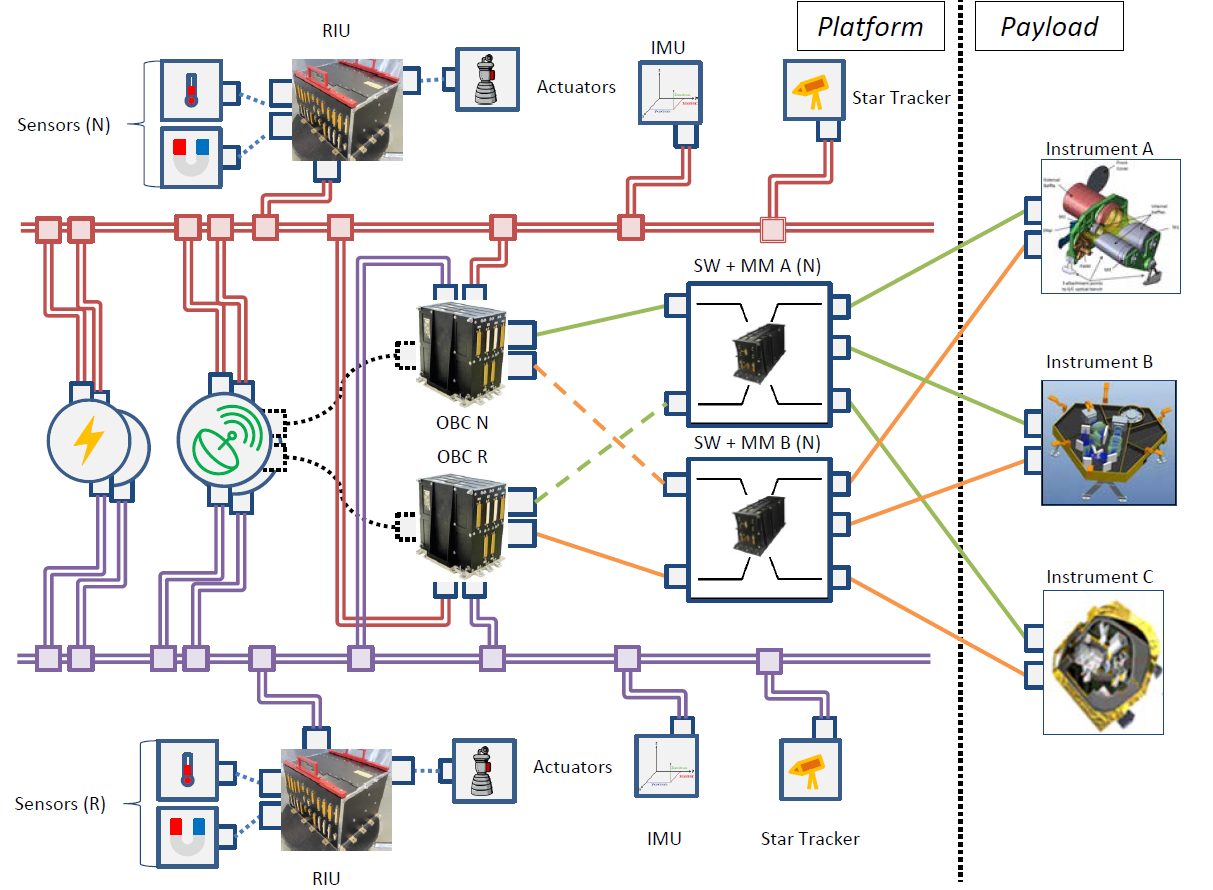

应用场景1：取代SpaceWire、MIL-STD-1553等多种旧有总线
在卫星和发射器中，TSN可以取代SpaceWire、MIL-STD-1553等多种旧有总线。例如，它可将姿态与轨道控制系统的控制环路集成到精准的时间感知整形器窗口中，确保关键指令以最小延迟传输，同时利用TSN的精简布线显著降低发射重量，节省高昂的发射成本。

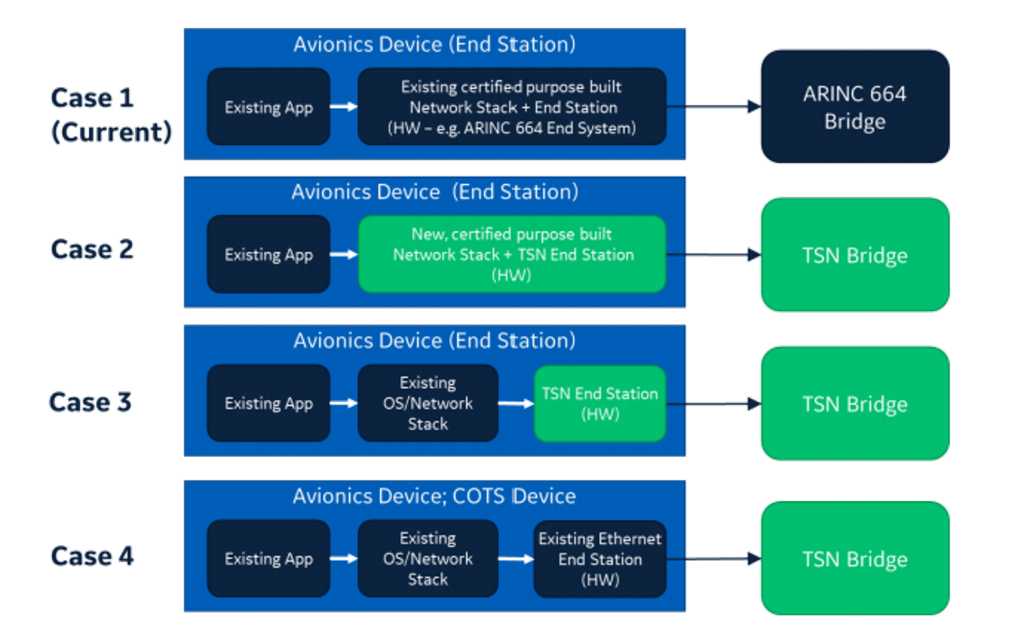

应用场景2：TSN作为AFDX等传统技术的演进方案
对于飞机而言，TSN作为AFDX等传统技术的自然演进方案。它不仅能同时支持传统的速率受限流量和新的安全关键流量，还简化了布线，带来了可观的减重效益，进而提升燃油效率。
航空业对通信有着极高的要求，而TSN凭借其统一架构、确定性调度和高可靠性等特性，正逐步成为下一代航空电子网络的核心标准。它能有效解决传统网络的局限性，为未来更智能、更高效的飞行器奠定了坚实的技术基础。
相关产品详情

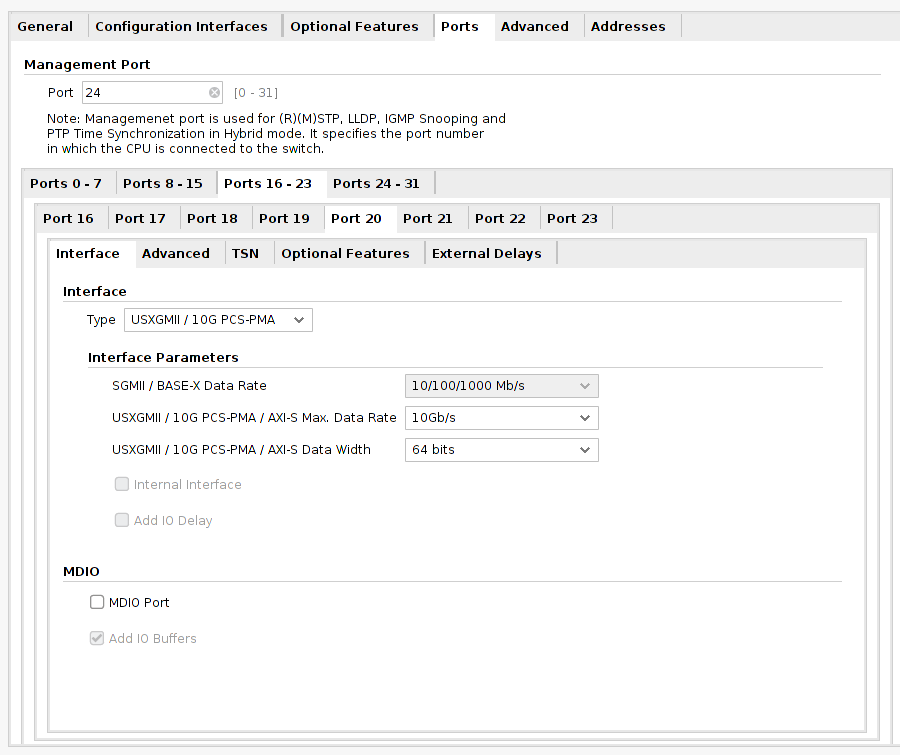

10G TSN Ethernet Switch IP
- Scalable up-to 32 ports可扩展至32个端口
- 混合端口速度和端口接口
- 从10Mb/s到10Gb/s
- MII, RMII, GMII, RGMII, SGMII, XGMII, USXGMII
- 丰富的协议集: VLAN, MSTP, LLDP…
TSN
- 基于信用的整形器 – IEEE 802.1 Qav
- 时间感知整形器 – IEEE 802.1 Qbv
- 时间同步 – IEEE 802.1 AS
- 帧复制和消除 – IEEE 802.1 CB
- 每个流的过滤和监控– IEEE 802.1 Qci
- 帧抢占-IEEE 802.1 Qbu
- 流保留协议-IEEE 802.1 Qcc
