虹科热电偶模块 MU-Thermocouple1 CAN FD -多通道 | 高精度

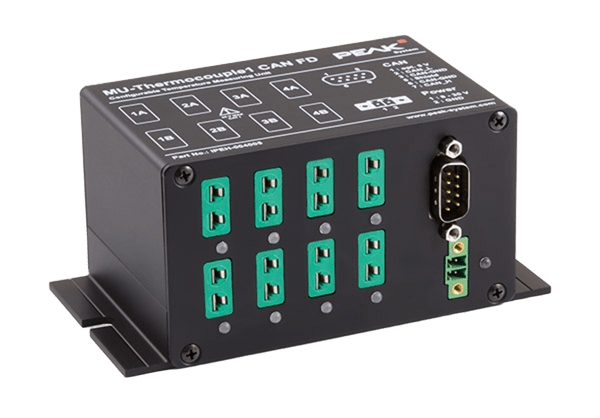

虹科 MU-Thermocouple1 CAN FD

CAN/CAN FD总线热电偶测量模块

该产品是一个通过 CAN/CAN FD 总线传输的多通道热电偶温度采集模块，配备8 路温度测量连接通道，可选用不同的温度范围(T、K、J)型号。高度适用于发动机测试、电池包温度监控、台架试验等分布式温度监测场景。

产品概况

该热电偶模块可连接 8 个 J/K/T 型热电偶传感器，将采集的温度数据预处理后，经由 CAN 或 CAN FD 总线传输所采集的数据。
数据处理、报文传输和 LED 显示均通过免费的 Windows 软件 Thermocouple FD Configuration 进行设置。该设备可作为一个独立的 CAN 节点运行，在计算机上创建的配置通过 CAN 总线传输至该模块，且同一条 CAN 总线上可独立配置多个设备。

产品参数表

8个微型插座用于热电偶类型J、K、和T(根据订货时的装配)

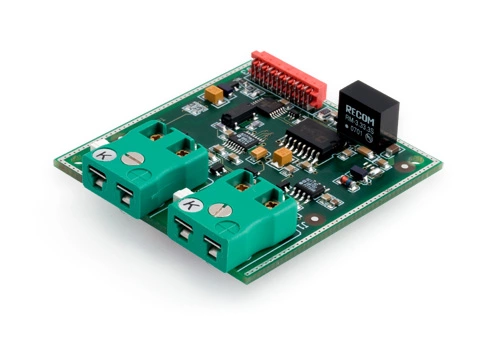

4个电气隔离测量模块，每个模块带2个相同类型的热电偶插座
测量范围:
J: -210~121 °C
K: -200~1370 °C
T: -200~400 °C
测量精度: 0.2 %或 1K
参考传感器精度:
- 常规±0.5 K
- 最大±1.0 K（25 °C 环境温度下）
温度数据分辨率：1/16 °C
支持宽温工作：-40~ 85 °C

高速CAN连接 (ISO 11898-2) 用于数据传输和配置
- 符合 CAN 2.0 A/B 和 FD规范
  CAN FD数据段（最大64字节）
- 波特率：25 kbit/s 至10 Mbit/s
- CAN 波特率：25 kbit/s 至1 Mbit/s
NXP TJA1044GT CAN 收发器
电气隔离达500 V
多个LED用于显示通道及供电
经由Windows软件Thermocouple FD Configuration进行配置
铝合金外壳带有安装法兰或者可选DIN导轨安装

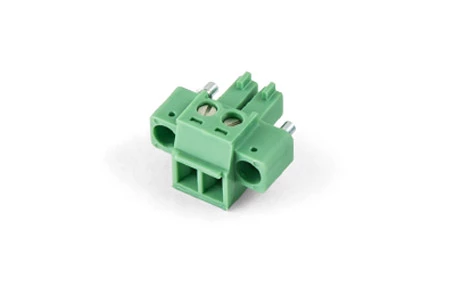

供电电压8-30 V

型号	订货号
MU-Thermocouple1 CAN FD（测量范围J）	IPEH-004005-J
MU-Thermocouple1 CAN FD（测量范围K）	IPEH-004005-K
MU-Thermocouple1 CAN FD（测量范围T）	IPEH-004005-T
