产品介绍
- 产品概况
虹科PCAN-GPS FD支持用户根据具体应用自由编程。用户可使用随附的开发包，配合用于 C , C++ 的 GNU 编译器来创建固件，并通过 CAN 将固件传输到模块中。虹科提供多个编程示例，以便用户实现其解决方案。
虹科 PCAN-GPS FD 内置标准固件，产品交付时，该固件会通过 CAN 总线周期性地发送传感器的原始数据。
硬件要求：
通过 CAN 传输固件需使用 PCAN 接口
产品基础信息
- NXP LPC54618 微控制器，配备 Arm® Cortex® M4 内核
- 高速 CAN 连接（符合 ISO 11898-2 标准）
- 兼容 CAN 规范 2.0 A/B 及 CAN FD
- CAN FD 数据段比特率（最大 64 字节）：40 kbit/s 至 10 Mbit/s
- CAN 比特率：40 kbit/s 至 1 Mbit/s
- NXP TJA1043 CAN 收发器
- CAN 终端电阻可通过焊跳线激活
- 唤醒方式：通过 CAN 总线或独立输入引脚唤醒
- 导航卫星接收器：u-blox MAX-M10S
- 支持的导航及增强系统：GPS、伽利略、北斗、GLONASS、SBAS 和 QZSS
- 可同时接收 4 个导航系统
- 有源 GPS 天线供电：3.3 V
- 电子三轴磁场传感器：ST 公司 IIS2MDC
- 陀螺仪与三轴加速度计：ST 公司 ISM330DLC
- 8 MByte QSPI 闪存
- 3 路数字 I/O，每路可用作输入（高电平有效）或带低边开关的输出
- 状态指示灯：LED

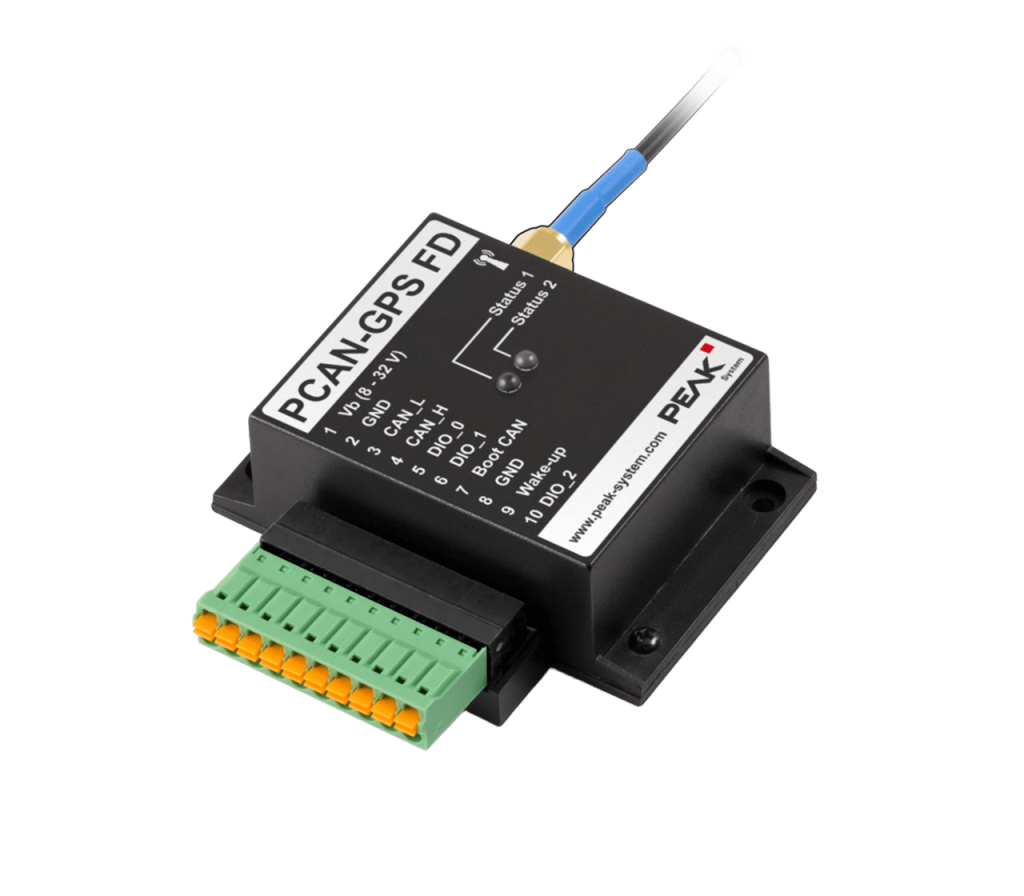

- 连接方式：通过 10 针凤凰端子排连接
- 供电电压：8-32 V
- 纽扣电池：用于保持 RTC 和 GPS 数据，以缩短 TTFF（首次定位时间）
- 扩展工作温度范围：-40~85 °C（纽扣电池除外）
- 新固件：可通过 CAN 接口加载
| 型号 | 订货号 |
|---|---|
| PCAN-GPS FD | IPEH-003110 |
发货清单：

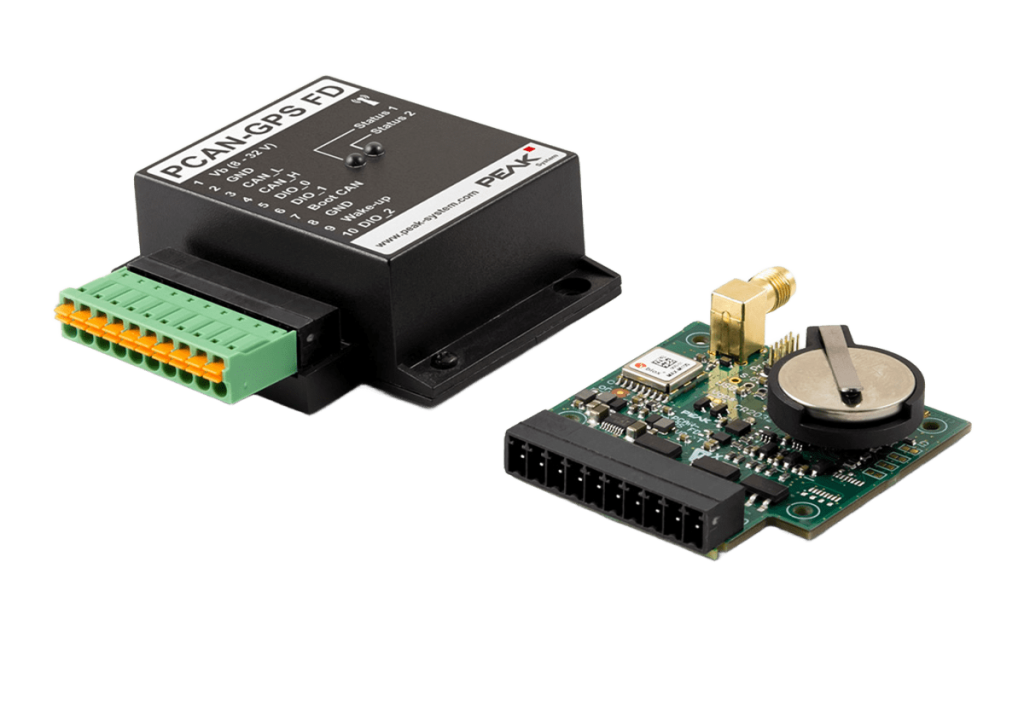

- PCAN-GPS FD模块，塑料外壳，包括配合连接器（Phoenix Contact FMC 1,5/10-ST-3,5 – 1952348）

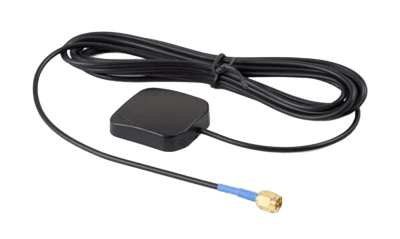

- 用于卫星接的外部天线
- Windows开发软件：GCC ARM 嵌入式工具链、PEAK-Flash程序和编程示例
- PDF格式产品手册
