特性与优势
技术规格
| 通用规格参数 | |
|---|---|
| 净宽度 | 110mm |
| 净高度 | 180mm |
| 净厚度 | 50mm |
| 净重 | 915g |
| 包装重量 | 915g |
| 工作温度下限 | -40℃ |
| 工作温度上限 | 80℃ |
| 存储温度下限 | -40℃ |
| 存储温度上限 | 85℃ |
| 相对湿度 | 10%~95%，非凝结环境 |
| 额定供电电压下的工作电流 | 420mA（12V DC） |
| 输入电压 | 6V~36V DC |
| 电源连接器 | 3 针式 |
隔离特性 |
FRC-EP190 具有四个隔离区域（X1、X2、X3、X4），各区域之间相互电气隔离。在每个区域内，CAN FD、高速CAN、数字 I/O 和 LIN 的接口相互连接。电缆屏蔽层或 D-Sub 连接器的金属套管直接与外壳相连 |
| 配置说明 | Linux 平台，可独立运行；通过电脑端 ACT 工具 + USB 连接创建并下载配置文件 |
供货范围 |
FRC-EP190 设备、用户手册、电源线（2 米 3 针 Binder 插座至 3 个 4 毫米香蕉插头）、USB2.0 数据线（2 米 A 型至迷你 B 型 ）、以太网线（2m），网关和剩余总线仿真（RBS）运行许可；可下载高级配置工具（ACT） |
| 安装方式 | 面板安装 |
| 外壳材料 | 铝合金 |
| 包装材料 | 纸板 |
| 物理特性 | |
|---|---|

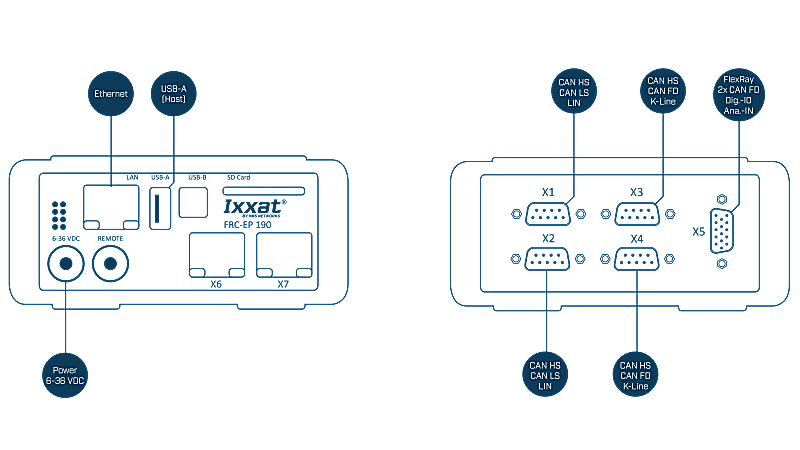

连接器 / I/O接口 |
3 个 RJ45 以太网连接器（1 个以太网连接器，2 个现场总线连接器） 1 个 USB B 型接口+1 个 USB A 型接口 1 个 SD卡槽 1 个 7 针面板式母头连接器（远程 / 调试） 1个 3 针面板式公头连接器（供电） 4 个 D-Sub 9 针公头连接器 1 个 D-Sub 15 针公头连接器 |
| 内置电池 | 无 |
| CAN总线特性 | |
| CAN 工作模式 | 高速 CAN (ISO 11898-2), 低速 CAN (ISO 11898-3) |
| CAN 收发器 | TI SN65HVD251 |
| CAN FD总线特性 | |
| CAN FD 收发器 | TI SN65HVD251 |
| LIN总线特性 | |
| LIN 收发器 | TJA1020 |
| 产品认证与执行标准 | |
|---|---|
| IP 防护等级 | IP42 |
| CE | 符合 |
| WEEE分类 | 信息技术和电信设备 |
| 设备标识与状态信息 | |
| 物料号 / 产品型号 | 1.13.0094.10507 |
| 原产国 | 德国 |
| 海关编码 | 8517620000 |
| 两用物项属性 | 否 |
| 出口管制分类编号 | EAR99 |
配套软件
FRC系列提供多种配置管理方案。虹科推出的 ACT（高级配置工具）软件是一款基于 Windows 系统的易用工具，支持用户通过拖拽操作完成设备配置，绝大多数使用场景均可通过免费版 ACT 实现。
- 仪表盘 用户可通过 IP 地址和网页浏览器访问仪表盘，实现以下功能：监控 Mobilizer 设备及所连总线系统的运行状态、选择各类基础配置并下载至设备、实现数据可视化。
- ACT 工具 这款工程工具基于 Windows 系统开发，可通过拖拽操作轻松创建设备配置，同时提供进阶配置功能（例如单信号转发、报文 ID 与内容修改）。
- IxAdmin 管理工具 IxAdmin 内置在 ACT 工具中，可实现各类基础配置的选择、启停与下载，同时支持波特率参数修改、固件升级，以及所连设备的管理。
