可配置汽车电子平台

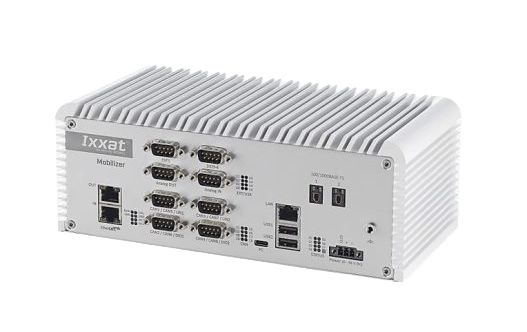

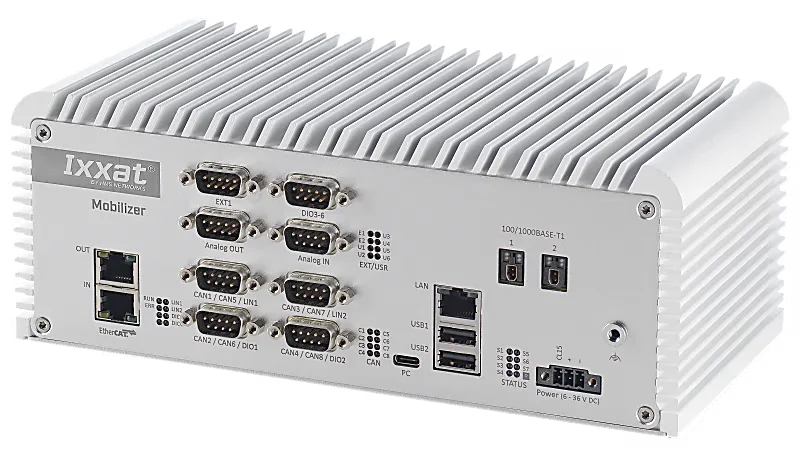

虹科 Mobilizer Pro 822 EtherCAT
该产品集成了车载以太网、FlexRay、LIN、SENT、K-Line、EtherCAT 以及 8 路 CAN FD 接口，适用于数据记录、网关通信和剩余总线仿真（RBS）等任务，并可通过 Ixxat 高级配置工具（ACT）轻松完成配置。

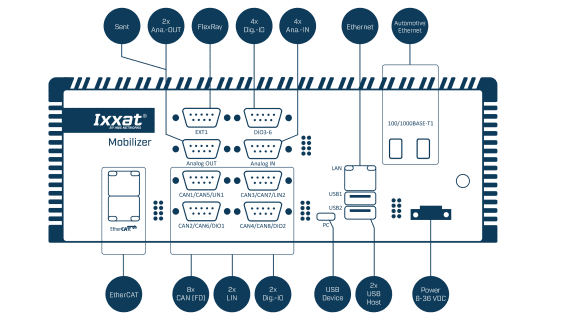

- 全协议覆盖：覆盖车载以太网、CAN FD、LIN、FlexRay、EtherCAT
- 低时延并发：多路并行，满足实时仿真与产线测试
- 快速部署：ACT 工具配置，缩短开发周期
- 功能集成：网关、仿真、记录、监控一体化
产品特性与优势
技术规格
CAN/CAN FD 通道数 | 8 |
CAN 模式波特率 | 最高 1 Mbit/s |
CAN FD 波特率 | 最高 8 Mbit/s |
CAN/CAN FD 模式 | 高速CAN（ISO 11898-2）/ISO CAN FD（ISO 11898-1:2015） |
CAN FD 收发器 | TCAN1462 |
LIN 波特率 | 最高 20 kBit/s |
LIN 收发器 | MCP2003B-E/MC |
LIN 通道数 | 2 |
FlexRay 通道数 | 1 |
标准以太网 | 10/100/1000Base-TX |
车载以太网 | 100/1000-Base-T1 |
车载以太网连接器 | 2 个 IEC 63171-2 |
RJ45 连接器 | 3 个 |
USB 接口数量 | 3 |
USB 连接器类型 | USB-A、USB-C |
USB 2.0 主机接口 | 2路，通过 USB-A 接口实现 |
USB 3.0 设备接口 | 1路，通过 USB-C 接口实现 |
数字I/O 接口总数 | 6 路 |
专用数字输入接口 | 4 路 |
数字输入 / 输出接口 | 2 路 |
SENT 接口 | 2 路 |
模拟输入接口 | 4 路 |
模拟输出接口 | 2 路 |
微控制器 | i.MX 8M Plus，四核 1.8 GHz Cortex-A53 处理器 |
运行内存（RAM） | 1 GB |
闪存（Flash） | 4 GB eMMC |
主机系统 | Linux |
供电电源 | 6 至 36 V DC |
12 V 供电下功耗 | 620 mA |
电源连接器 | Phoenix MC 1.5-3-STF-3.81 BK |
电气隔离 | D-Sub 连接器：1 kV DC 持续 1 秒，500 V AC/60Hz 持续 1 分钟 LAN 连接：1.5 kVrms/60Hz、2.25 kV DC 持续 1 分钟 EtherCAT 连接：1 kVrms 持续 1 分钟 |
重量 | 740 g |
外壳材质 | 铝 |

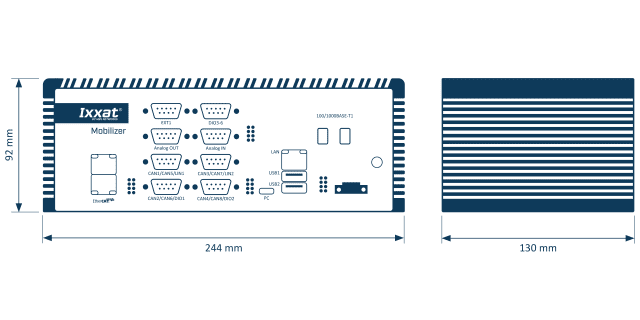

外形尺寸 | 244 × 130 × 92 mm |
SDHC 卡槽 | 支持，兼容 SDXC |
工作环境温度 | 环境温度 -40 °C 至 +70 °C |
存储温度 | -40 °C 至 +85 °C |
防护等级 | IP40 |
相对湿度 | 10%-95%，无冷凝 |
认证 | CE、FCC |
CFB Reset | 背部提供 CFB Reset |
SD 卡槽 | 背部提供 SD 卡槽 |
配套软件
Mobilizer 提供多种配置管理方案。虹科推出的 ACT（高级配置工具）软件是一款基于 Windows 系统的易用工具，支持用户通过拖拽操作完成设备配置，绝大多数使用场景均可通过免费版 ACT 实现。
仪表盘
用户可通过 IP 地址和网页浏览器访问仪表盘，实现以下功能：监控 Mobilizer 设备及所连总线系统的运行状态、选择各类基础配置并下载至设备、实现数据可视化。
ACT 工具
这款工程工具基于 Windows 系统开发，可通过拖拽操作轻松创建设备配置，同时提供进阶配置功能（例如单信号转发、报文 ID 与内容修改）。
IxAdmin 管理工具
IxAdmin 内置在 ACT 工具中，可实现各类基础配置的选择、启停与下载，同时支持波特率参数修改、固件升级，以及所连设备的管理。
应用案例
客户类型
汽车主动式天窗一级供应商（Tier1）
项目需求
为德国某OEM即将量产的主动式天窗系统提供测试解决方案
项目难点
需将主动式天窗的LIN总线集群接入采用PROFINET协议的EOL测试中的PLC
推荐方案
虹科Mobilizer + 网关 + 技术服务

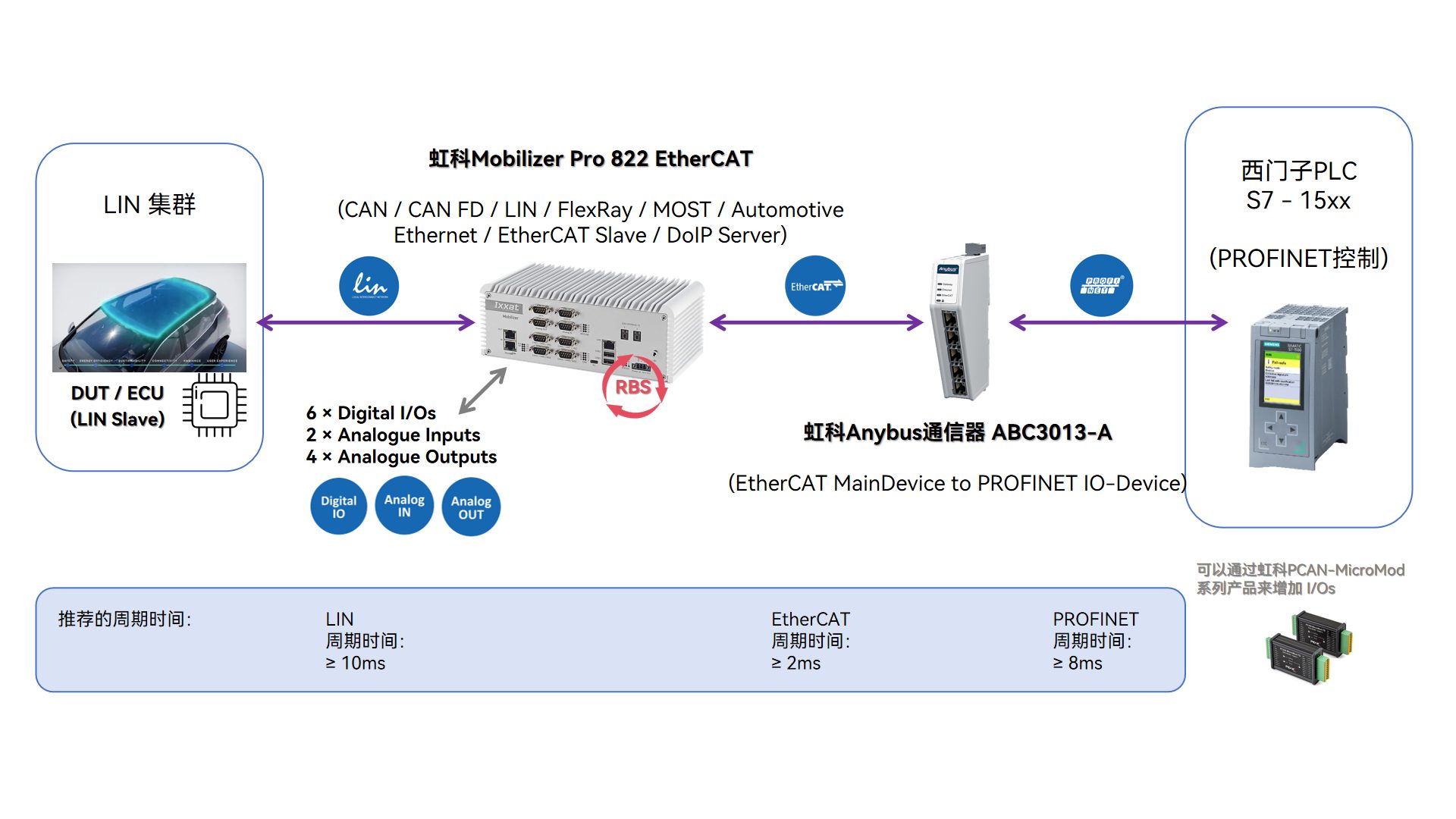

推荐通信架构布局：
LIN / FlexRay ↔ EtherCAT ↔ PROFINET – 网关 / 微型硬件在环（microHIL）
技术支持
- 技术服务与培训
除了产品和解决方案，虹科还提供从理论培训、二次开发到测试服务的全程支持。无论您是车辆总线技术的学习者、产品用户，还是需要定制开发和测试的企业，我们都能够为您提供专业的技术服务
- 二次开发服务与培训
- 测试服务
- 产品使用培训
- 理论培训
