一、技术答疑
以下是产品使用前期客户对新产品和新技术存在的普遍疑问,以及我们的详细解答。

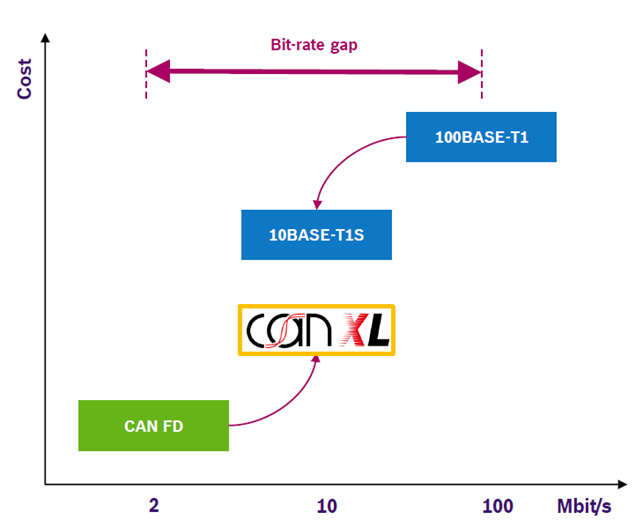

Q1:10BASE-T1S与CAN-XL有什么区别?
A1:在10Mbit/s通信的gap区间确实出现了两种比较好的方案,10BASE-T1S是从高速率总线技术下沉而来,而CAN XL是从低速率总线升级提升而来,CAN XL属于新兴技术,很多方面可能仍需继续完善,相对来说10BASE-T1S更加成熟。同时,10BASE-T1S不需要网关将CAN转换成以太网,减轻了重量并降低了材料成本。综合来看CAN XL和10BASE-T1S各有优劣,客户在选择的过程中需要基于自己的需求、成本、沿用件情况等进行多方面考量。
Q2:虹科产品在项目部署中有什么优势?
A2:虹科10BASE-T1S接口器和捕获模块可以与其他产品无缝集成,使您能够快速创建仿真、监控和分析系统,配置简单便捷,可通过网页直接进行设备的所有参数配置和远程固件更新,确保您的设备时钟配备最新固件。
Q3:10BASE-T1S和100BASE-T1有什么区别?
A3:10BASE-T1S与100BASE-T1的主要区别见下表:
二、产品特性

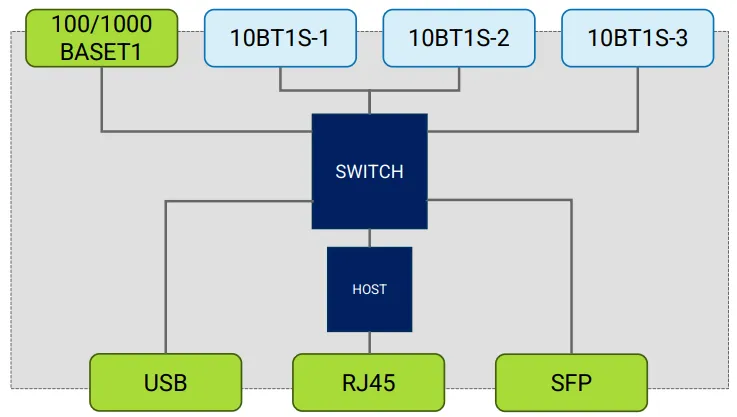

虹科网络接口器 PT1200

虹科10BASE-T1S网络接口器PT1200是一款创新的以太网桥,拥有5个以太网端口,支持点对点和总线拓扑的无缝数据路由。用户可通过DIP开关或WEB GUI灵活配置端口,实现高级网络监控和分析。支持远程固件更新,确保设备始终保持最新状态,是汽车网络未来发展的得力助手。
物理特征
■ 3个带有MQS连接器的10BASE-T1S端口
■ 6个LED状态指示灯
■ 4个用于配置第一个10BASE-T1S端口的DIP开关
■ 1个USB-C以太网端口
■ 1个用于100/1000BASE-T标准以太网的RJ-45端口
■ 1个标准SFP端口
■ 1个用于100/1000BASE-T1的H-MTD端口
■ 1个系统重置键
■ 电压范围:6-30V(标准12V)
■ 功耗:5-10w
■ 坚固的金属外壳,黑色粉末涂层
■ 尺寸:99.5x93x32mm
功能特征
■ 3个带有MQS连接器的10BASE-T1S端口
■ 6个LED状态指示灯
■ 4个用于配置第一个10BASE-T1S端口的DIP开关
■ 1个USB-C以太网端口
■ 1个用于100/1000BASE-T标准以太网的RJ-45端口
■ 1个标准SFP端口
■ 1个用于100/1000BASE-T1的H-MTD端口
■ 1个系统重置键
■ 电压范围:6-30V(标准12V)
■ 功耗:5-10w
■ 坚固的金属外壳,黑色粉末涂层
■ 尺寸:99.5x93x32mm
虹科以太网捕获模块 TE-1181

虹科10BASE-T1S捕获模块TE-1181能够记录和时间戳6个10BASE-T1S网络流量,支持事件响应和网络优化。具备LED状态指示、宽电压输入范围,并通过HTML界面简易配置,支持802.1AS和ASAM协议,实现多技术同步日志。
物理特征
■ 使用Microchip LAN8670PHY记录6个10BASE-T1S链路
■ 3个RJ45 1000BASE-T端口用于配置、记录数据输出和时间同步
■ 时间同步(支持802.1AS gPTP,支持 GM/Master/Slave)
■ 每个链路独立的LED状态和错误指示灯
■ 电压范围:12-24V
■ 坚固的镀锌钢板,黑色粉末涂层外壳
■ 尺寸:36×166.5x130mm
■ 温度范围:-40℃-80℃
功能特征
■ 可配置的高级过滤器,具有多种动作和协议选项(链路启用/禁用,MACSec头部……)
■ 10BASE-T1S事件记录:接收到的信标,流结束分隔符错误,检测到/缺失的PLCA符号,PLCA空周期等
■ 通过Web服务器轻松配置
■ 配置的导入和导出
■ 网络时间同步支持多个标准(AVNU gPTP / 802.1AS,PTPv2),允许用户同步多个Capture Module和其他设备
■ 源时间戳,分辨率为40ns
■ 高速启动(<200ms)
■ 旋转开关用于手动配置设备IP地址(千兆位,RJ-45)
■ 支持TECMP
■ 启动缓冲区包括时间校正缓冲帧(在时间同步之前)
■ 唤醒/睡眠功能(IN/OUT)
■ 通过旋转开关重置设备
三、应用场景

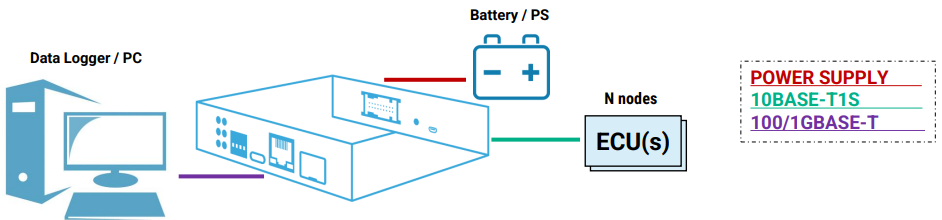

1、10BASE-T1S标准媒体转换器
■ 电池或电源供应器为设备供电。
■ 通过DIP开关配置单一的10BASE-T1S。
■ 电脑端通过RJ45/SPF连接。

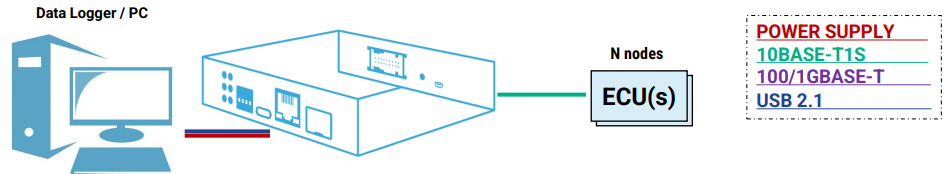

2、10BASE-T1S标准媒体转换器
■ 设备通过USB-C端口供电。
■ 通过DIP开关配置单一的10BASE-T1S。
■ 电脑端通过USB数据线连接(通过USB 2.1上的100BASE-TX)。

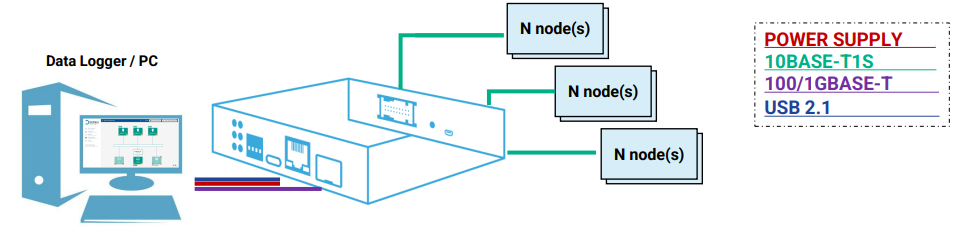

3、扩展配置
■ 设备通过USB-C端口或电源供应器(PS)供电。
■ 通过Web服务器进行配置。
—— 扩展的PLCA/路由设置。
■ 电脑端通过USB数据线、RJ45、SFP和/或HMTD连接。
■ 支持多达3个10BASE-T1S网络。
—— 独立的媒体转换器连接到共享或隔离的10BASE-T1S网络。
结语
虹科PT-1200和虹科TE-1181这两款新品的推出,不仅为汽车网络的未来发展提供了强有力的技术支持,也为车载通信提供了简洁而高效的解决方案。欢迎联系虹科了解更多信息或预约产品演示,体验这两款新品带来的革新。
了解更多虹科技术资讯,欢迎前往【虹科智能互联】官方网站:https://www.intelnect.com/category/technical-article/
联系虹科:18138758797
