还在为车载以太网的复杂性感到困惑吗?是否对交换机的工作原理一头雾水?VLAN的概念让您感到难以把握?别担心,虹科来帮忙!我们通过一个简单的案例——仅用一台转换器和车载以太网交换机,带您轻松掌握VLAN的识别与转发思路!
一、情景模拟与配置准备

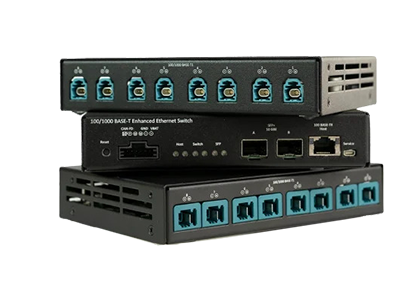

- 虹科增强型以太网交换机 (EES)的IP设定为:10.0.0.200
- Host配置网口IP:10.0.0.2
- A口IP:192.168.20.20
- 内置收发情况:1与A互相收发,想要进行VLAN识别
- 虹科转换器一侧的电脑IP:192.168.26.26
二、模拟结构
情景仿真模拟:A/B两台主机互相ping通,两台电脑互发数据并且可以监控到对应的VLAN ID。
如上描述中将网口配置准备工作做好,进行交换机内部配置,此时不需要开启“ PORT SEGMENTATION”选项,只需在“VLAN CONFIGURATION”中即可完成想要的一切。
1、设置A与1port交互规则——采用Double Tagging
- defaultID:Aport default ID=A,1port default ID=11。
- 入口规则:选定“allowmembership”并将对方ID均写入到双方的membership list中。
- 出口规则:需要根据具体情况来进行选择。
2、出口规则设定
- 两个ports接收到互相带有VLANTag的报文,则选用 “Tag Normalized”规则,如下图;
- 两个ports互相Ping通对方IP,则选用“Tagas Received”规则,如下图。
注:参考VLAN划分原则。如出现ping不通现象,欢迎咨询虹科工作人员。
3、镜像端口设定
如需要Bport进行端口镜像,即将Bport default ID=B,入口规则“allow all”,出口规则“Tag Normalized”,可在不影响原始网络的情况下进行报文流量监控。
结语
通过上述配置,我们可以清晰地理解VLAN在车载以太网中的应用。如果您对车载以太网技术/产品有任何疑问,或希望获取更多信息,欢迎咨询虹科工作人员,虹科致力于为您提供专业的技术支持和服务。
