产品参数表

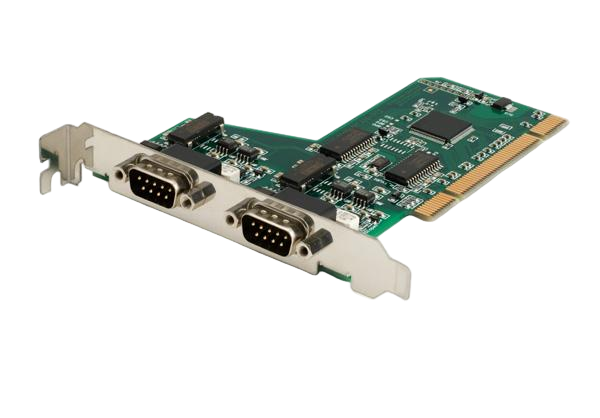

- 适用于 PCI 插槽的 PC 插卡
- 1 或 2 路高速 CAN 通道（ISO 11898-2）
- 比特率：5 kbit/s 至 1 Mbit/s
- 符合 CAN 规范 2.0A（11 位 ID）和 2.0B（29 位 ID）
- 通过 9 针 D-Sub 连接器连接 CAN 总线（符合 CiA® 106）
- 扩展工作温度范围：-40 ~ 85 °C（-40 ~185 °F）
- 采用 NXP SJA1000 CAN 控制器，16 MHz 时钟频率
- 采用NXP PCA82C251 CAN 收发器
- 可通过焊接跳线将 5 V电源连接到 CAN 连接端，例如用于外部总线转换器
- CAN 连接端电气隔离最高 500 伏，每个 CAN 通道独立隔离（仅适用于 IPEH-002066 和 IPEH-002067）
| D-Sub 引脚分配 | |
|---|---|
| 引脚 | 引脚定义 |
| 1 | 未连接 / 可选 +5 V |
| 2 | CAN-L |
| 3 | GND |
| 6 | GND |
| 7 | CAN-H |
| 9 | 未连接 / 可选 +5 V |
| 型号 | 订货号 |
|---|---|
| PCAN-PCI (单通道) | IPEH-002064 |
| PCAN-PCI (两通道) | IPEH-002065 |
| PCAN-PCI (单通道光电版) | IPEH-002066 |
| PCAN-PCI (双通道光电版) | IPEH-002067 |
驱动下载
适用于 Win11 (x64)、Win10 (x64) 和 Linux 的设备驱动程序
PCAN-View 软件
适用于 Windows® 的 CAN 监控软件
PCAN-Basic API
用于开发带 CAN 连接功能的应用程序编程接口
二次开发资源
适用于汽车行业标准化协议的编程接口
相关产品推荐

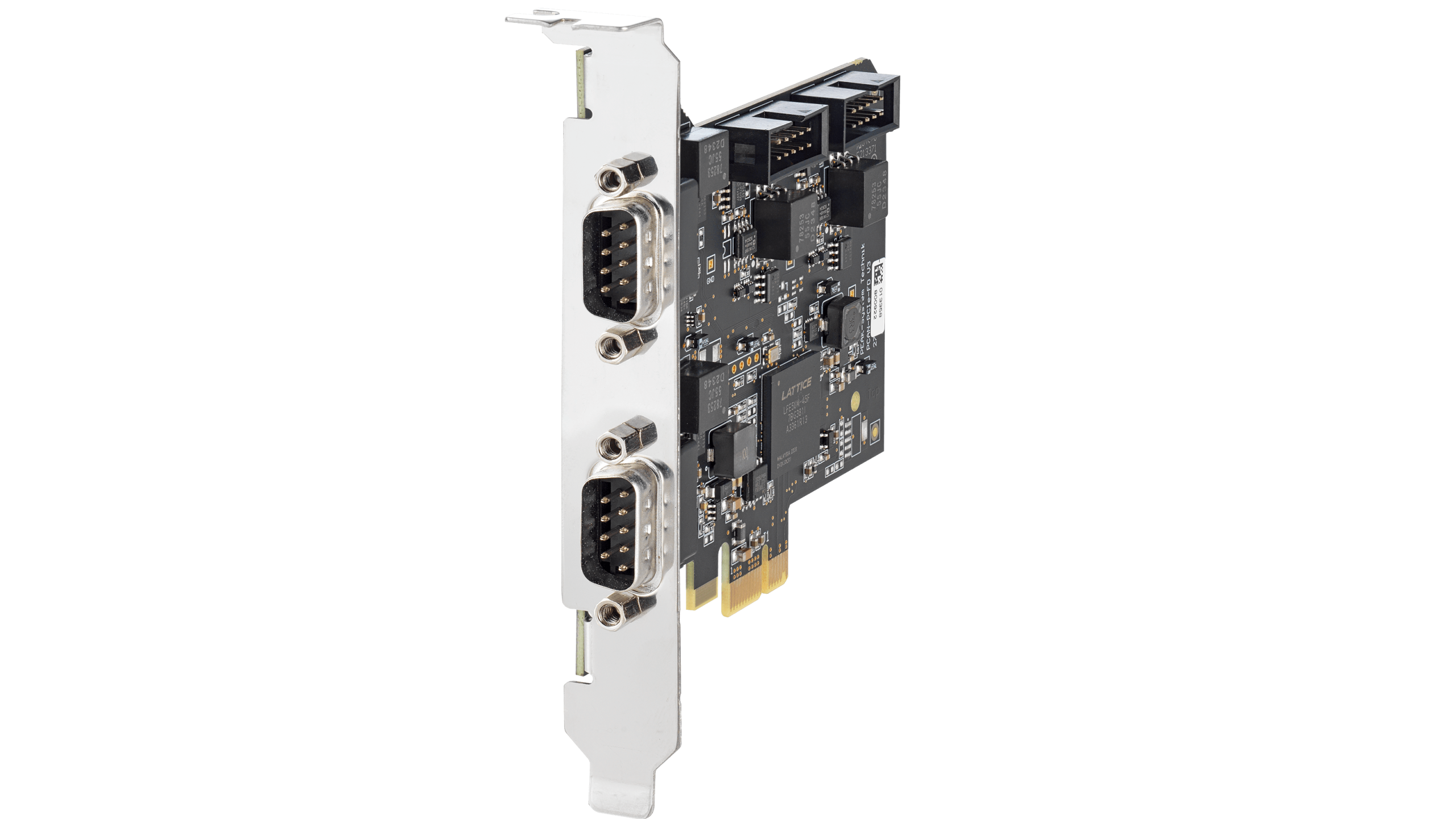

虹科PCAN-PCI Express FD
CAN FD/CAN转PCI Express接口, 有单、双和四通道版本

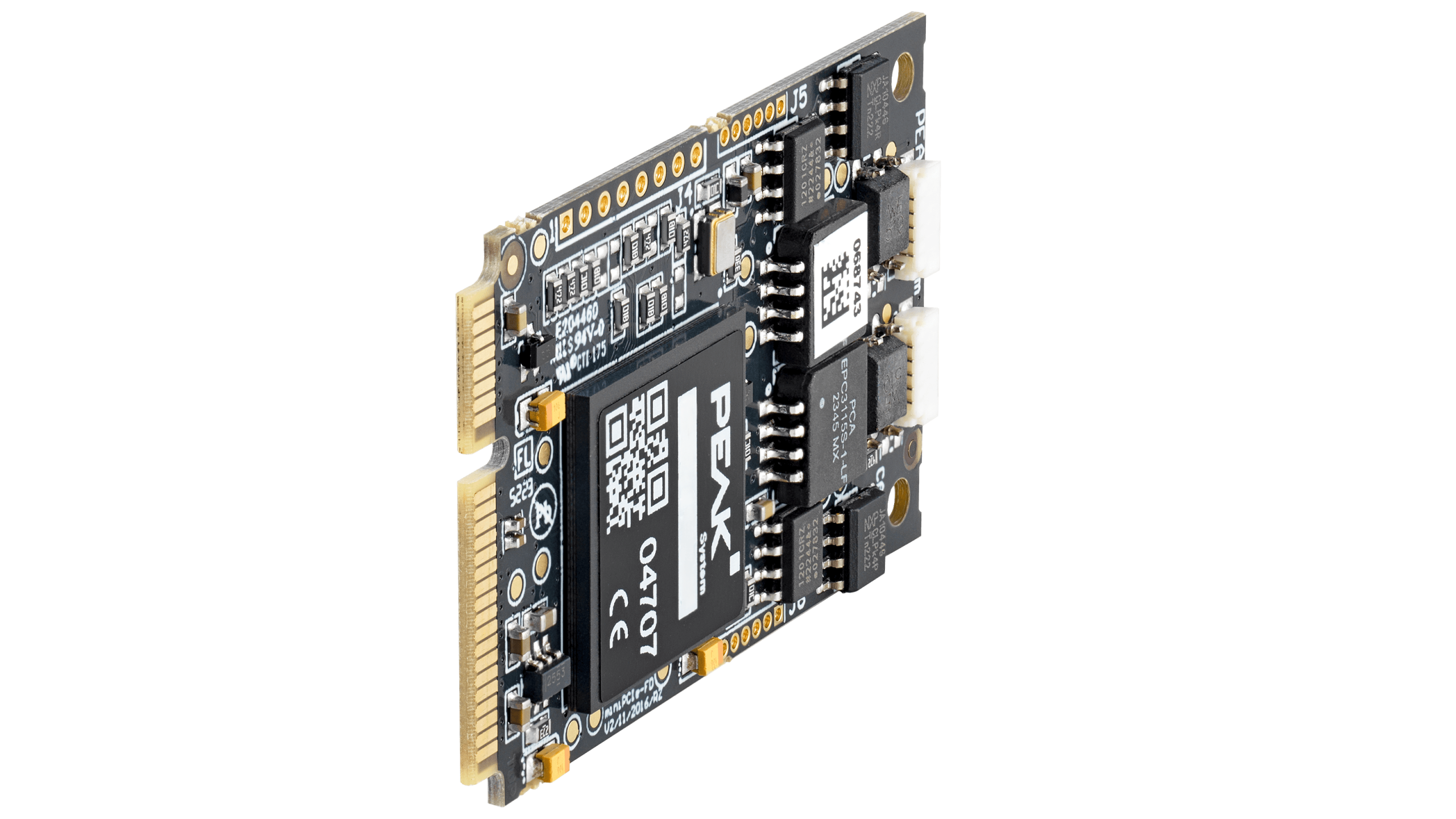

虹科PCAN-miniPCIe FD
