确定性以太网解决方案（如TSN）可提供具有保证带宽和确定性延迟的数据流。

时间敏感网络（TSN）是负责数据链路层标准的IEEE 802.1任务组的名称。该小组提供的规范将允许通过IEEE 802网络进行时间同步和低延迟的流服务。

TSN不断发展，并且瞄准汽车、工业、广播和航空航天等不同领域。因此，期望结合可用标准和特性子集的交换实现。这种灵活性可以通过可配置逻辑（FPGA）、HDL IP和嵌入式软件来实现。

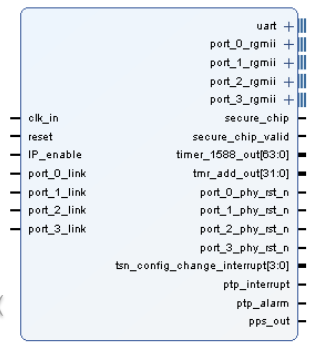

多端口时间敏感网络（MTSN）交换机IP内核是一种灵活的HDL代码，可随时生成TSN端点或网桥实现。该IP核提供了丰富的通用参数集，以获得最佳功能性资源的权衡。由于为Vivado IPI提供了GUI界面，因此可以在VHDL级别或以图形方式配置这些通用项目。

下列Xilinx FPGA系列支持MTSN：

• 7系列（Zynq，Spartan，Artix，Kintex，Virtex）
• Ultrascale（Kintex，Virtex）
• Ultrascale +（Zynq MPSoC，Kintex，Virtex）

接口

• 全双工10/100/1000 Mbps以太网接口
• 最多可配置24个以太网端口
• MII/RMII/GMII/RGMII/SGMII/QSGMII物理层设备（PHY）接口
• 每个端口支持不同的数据速率

交换

• 具有自动MAC地址学习和老化（最多4096个条目）的动态MAC表
• 静态MAC表（最多4096个条目）
• 巨型帧管理
• 广播/多播风暴防护
• 每端口速率限制（广播、多播和单播流量）
• 基于端口的VLAN支持

组态

• MDIO、UART、AXI4-lite或CoE管理接口
• 以太网配置（CoE）：通过连接到CPU的同一以太网链路全面访问内部寄存器
• 购买IP核时提供驱动程序

时间敏感的网络

• IEEE 802.1AS（rev）用于时间同步层
• IEEE 802.1Qav用于预留流量
  • 基于信用的整形器：可为每种流量类别配置带宽预留

• IEEE 802.1Qbv用于计划的流量
  • 时间感知整形器：可配置的时隙数
• IEEE 802.1Qcc用于网络管理
  • RESTCONF用于掌管YANG数据
  • NETCONF用于掌管YANG数据
• IEEE 802.1Qci用于数据流过滤和监管
• IEEE 802.1AB用于LLDP（链路层探测协议）
• IEEE 802.1w用于快速生成树协议
• IEEE 802.1s用于多个生成树协议（于2020年发布）
• IEEE 802.1CB用于帧复制和可靠性消除（*）
• 对同步调度流量的直通支持（*）
• IEEE 802.1Qat用于数据流预留协议（*）
• IEEE 802.1Qbu/802.3br用于帧抢占（*）

低层配置

• MDIO、UART、AXI4-lite或CoE管理接口。
• 以太网配置（CoE）：通过连接到CPU的同一以太网链路全面访问内部寄存器
• 购买IP核时提供驱动程序

高级配置

• RESTCONF/NETCONF YANG模型支持（CNC配置）
• 高级配置GUI

*：即将发布和/或互操作性测试。
