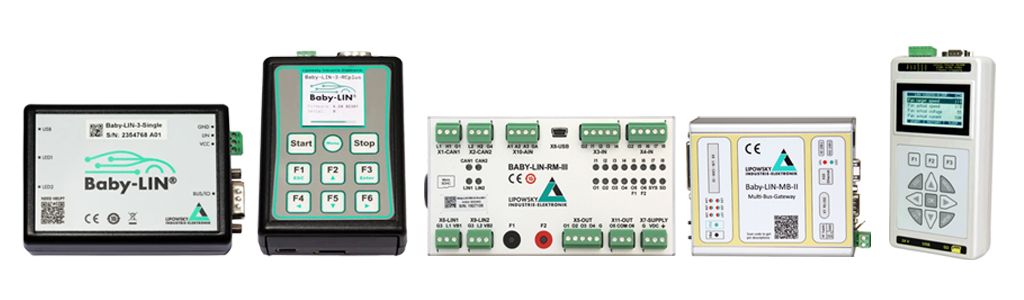

虹科Baby-LIN系列产品（了解更多）作为专业LIN总线产品，以其高性能和可靠性受到市场的青睐，其支持多种LIN网络配置，能够记录和分析大量的总线数据，帮助工程师快速定位问题并优化系统性能。目前虹科Baby-LIN系列产品广泛应用于车辆网络通信的监控、分析和诊断，是汽车制造商和供应商在研发和生产过程中不可或缺的工具。

一、实现方法：总线数据的高效记录

虹科Baby-LIN设备提供了两种高效的总线数据记录方法，这两种方法提供了灵活的选项，以适应不同的记录需求和环境。

方法1：使用Simple Menu

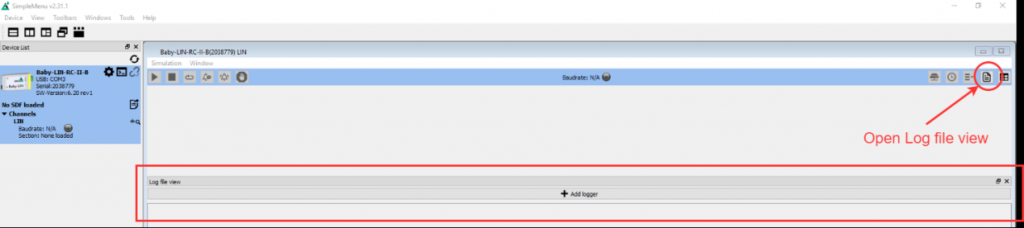

将虹科Baby-LIN设备连接到PC端，可以使用Simple Menu记录总线数据。在Simple Menu中打开日志查看器，可记录虹科Baby-LIN设备的完整总线通信，并可将其保存至计算机本地文件中。

在打开日志文件视图之后，用户可添加一个日志记录器来进入日志记录的配置界面。在这里，既可以选择加载一个预先存在的日志配置，也可以创建一个全新的配置来满足特定的需求。

根据个人的具体要求，用户能够定制化地设置总线通信的日志记录。在接下来的步骤中，用户可以决定哪些数据需要被跟踪记录，以及这些数据应该如何被保存。

注：Simple Menu是虹科Baby-LIN设备的免费控制软件，它能够加载通过SessionConf配置的SDF文件，实现对LIN或CAN设备的控制。用户可以按照预设的进度表和逻辑进行操作，监控和记录报文，同时发送特定的命令。

方法2：使用microSD卡

部分型号的虹科Baby-LIN设备配备了microSD卡支持，允许用户将总线数据直接记录到SD卡中。这些数据以文件形式存储，位于以”产品名称”命名的”\Loggs”文件夹内。文件名会包含启动记录的日期、时间以及通道信息，确保记录的可追溯性。

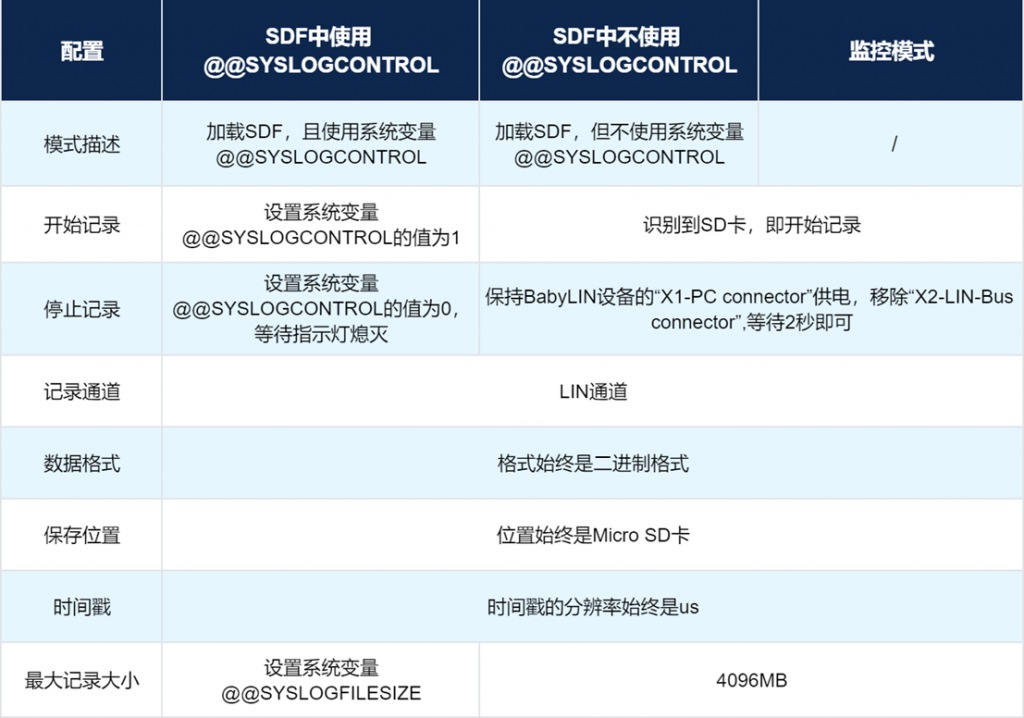

虹科Baby-LIN设备记录功能的使用配置

在数据记录过程中，如果设备配备了LD3-SD卡，其LED灯将以一定的模式（亮1秒，灭1秒）闪烁，为用户提供实时的记录状态指示。此外，记录功能的设置和启动均依据虹科Baby-LIN设备的当前工作模式进行配置和激活。

二、深入解析：数据记录的常见格式

虹科Baby-LIN设备提供了两种主要的数据记录格式，以满足不同分析需求和兼容性。

1、二进制格式

该格式使用一种专有的二进制数据格式来存储数据，能以较快速度和较小文件进行记录。此格式的文件可以使用“LogViewer”查看日志数据并导出信号数据，同时也可转换为其他格式。要访问信号值，LogViewer需要通信所基于的SDF文件，因此可以通过选择信号和时间网格来过滤和显示相关数据，这些数据也可以导出为CSV文件。

2、ASCII码格式

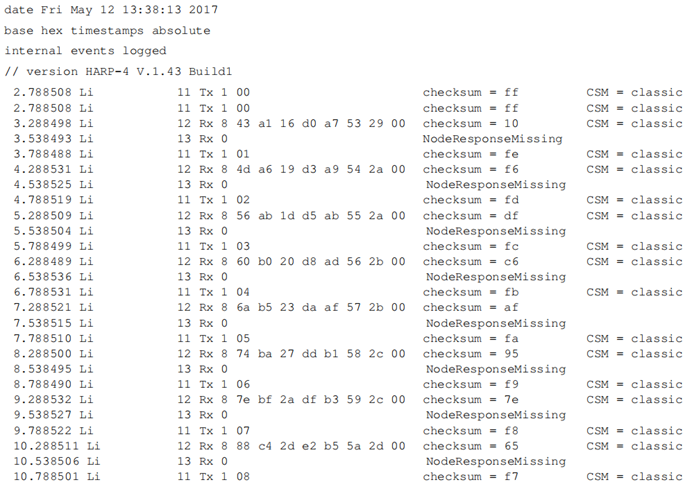

此格式是用户可读的ASCII格式，可以由某些第三方产品进行处理。它由一个标题、已记录的帧数据和注释组成，结构如下：

使用第一帧来解释每一行帧各个含义：

2.2788508：时间戳，代表设备上电后的时间

Li：总线标识符

11：帧ID

Tx：帧的方向

1：帧的长度

00：帧的所有数据字节

checksum=ff：帧的校验码

CSM=classic：帧的校验类型
