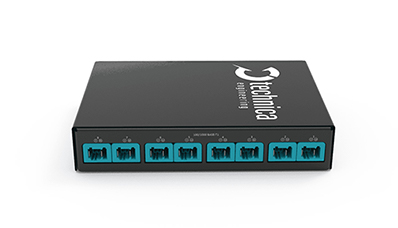

随着车载网络对带宽需求的不断提高,虹科Technica推出一系列先进的车载交换机,即“增强型以太网交换机”(点击了解更多),允许用户连接到8个千兆以太网端口和2个通过SFP+连接器的1G/10G端口。本文将探讨其技术亮点和应用场景,并讲解如何通过上位机和API进行端口控制。接下来让我们开始深入了解虹科增强型以太网交换机的创新功能。
一、技术亮点
虹科增强型以太网交换机通过其先进的VLAN标记技术,实现了高效的网络管理。具体来说,设备支持单VLAN标记(802.1Q)和双VLAN标记(802.1Q-in-Q),能够建立虚拟点对点连接,从而增强数据流的过滤和控制能力。每个端口不仅提供8个级别的服务质量(QoS)等级,还具备高级流量过滤功能,涵盖入端口和出端口规则,确保数据传输的优先级、资源预留和接收数据的控制机制。
用户可以通过内部配置网页轻松地为各种用例配置设备,这一设计抽象了复杂的底层交换机硬件,简化了配置过程。配置选项包括VLAN设置、端口镜像、数据转发与过滤、基于TCAM规则的深度检查、端口分段,以及标准的二层交换机提供的其他多项功能。同时,用户还可以方便地导入和导出JSON格式的交换机配置,极大地提升了管理的便捷性。此外,虹科增强型以太网交换机还具备唤醒和睡眠功能,进一步优化了设备的能效和响应速度。
二、应用场景
虹科增强型以太网交换机的多功能性使其在多种网络环境中都能发挥关键作用。以下是其主要应用场景的详细说明:
1、记录流入流量
虹科增强型以太网交换机通过双VLAN标签技术,能够为端口流入流出的规则进行标记。
这种技术使得流经SFP端口的报文流能够携带不同的VLAN ID,从而清晰地区分它们的源端口。这不仅提升了数据流的识别和管理效率,也为车载网络的安全性和稳定性提供了保障。
2、区分流出流量
①. 上位机直发报文
现有上位机ANDi:虹科ANDi软件支持以太网报文流的发送,并能在发送前标记VLAN标签。这意味着发送的报文已经具备了VLAN ID,从而简化了数据流的管理和控制。
自定义上位机开发:用户也可以根据自身需求开发上位机,实现更个性化的报文发送和管理。
②. 端口配置文件更改
通过更改端口配置文件,可以影响正常链路通讯。虽然这种方法在更改配置或刷新配置时可能会带来约2秒的延迟,但它为网络管理员提供了灵活的配置选项,以适应不同的网络需求。
③. API控制端口状态
通过API命令,用户可以控制T1端口的开合状态。这种控制方式通过HTTP协议实现,使得端口流通的更改更加灵活和高效。
