一、功能概述
虹科PCAN MicroMod FD系列模块专为模拟信号的采集与转换而设计,其核心功能在于实现模拟量(电压)的输入与输出。
以虹科PCAN MicroMod FD Analog1模块为例,其不仅负责将模拟信号转换为CAN数据,以便于在CAN总线上进行通信,还具备输出两路频率信号的能力,进一步增强了模块的多功能性和应用范围。通过这种高效的信号转换和频率输出,虹科PCAN MicroMod FD Analog1模块提供了一个灵活、可靠的解决方案。
I/O Analog1主板:
- 8路16位的模拟输入,可调测量范围:± 2.5V 、± 5V 、± 10V 、± 20V
- 4 路12位模拟输入,测量范围 0-10V
- 4路12位模拟输出,0-5V或0-10V
- 4路数字输入
二、软件配置
(1)安装虹科PCAN MicroMod FD Configuration并打开,选择“Create new ”下面找到 PCAN MicroMod FD Analog 1。
(2)点击“Add new signal”添加信号,并通过“Add Symbol”添加对应的标识符。

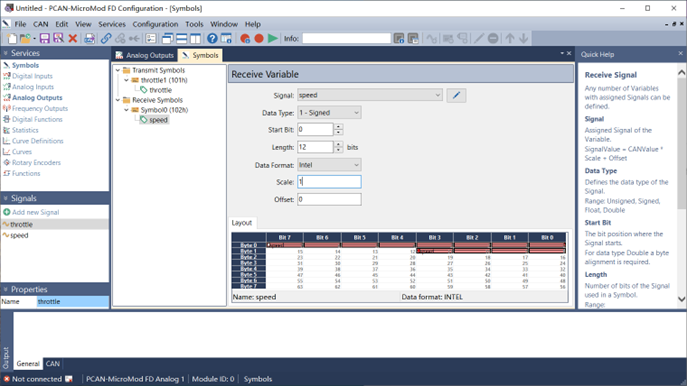

(3)通过“Add Variable”添加变量,添加完成之后如图所示:

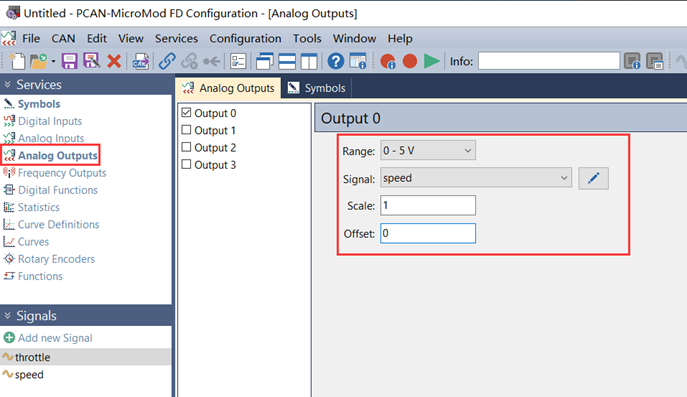

(4)根据需要选择输出,这里选择的是模拟输出,绑定了之前设置的speed信号。

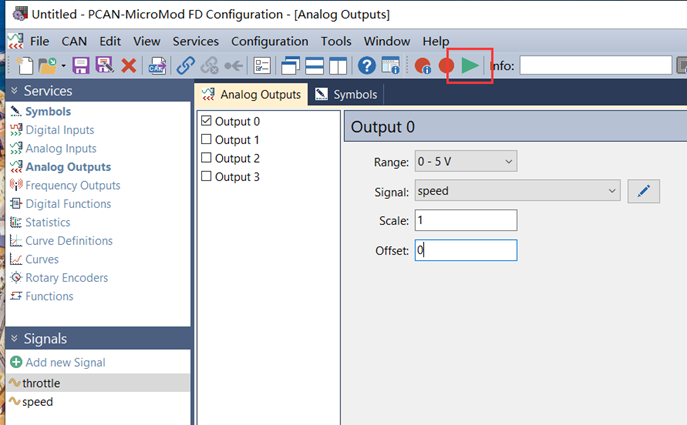

(5)设置完成后,点击图示图标,上传配置数据到硬件。
(6)测试输出
设置output1电压范围为0-10V,发送CAN数据“FFE”,万用表显示数据为 10.00V,发送CAN数据“FF7”,万用表显示数据为 5V,和理论一致/
(7)测试输入

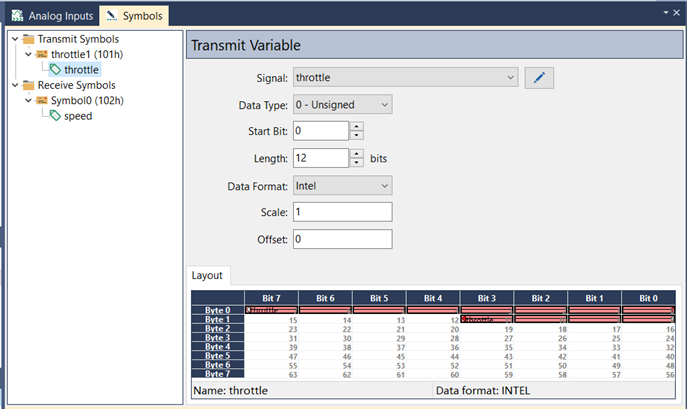

设置 Transimit Symbols如图
①Symbol
②Variable
③添加输入模拟信号
连接PCAN-View,即可接收到设备发送过来的CAN报文。
虹科PCAN-MicroMod FD模拟板着重于模拟输入和输出,其上有相应的保护电路;PCAN-MicroMod FD 数字版1和2着重于数字输入和输出,其上有相应的保护电路。数字1的数字输出装备了低边开关,数字2的装备了高边开关设备除了简便的I/O映射到CAN ID之外,也有功能块用于处理数据。在电脑上创建的配置经由CAN总线转移到PCAN-MicroMod FD,其然后作为独立的CAN节点运行,并且,多个模块可在CAN总线上被独立地配置。
结语
虹科PCAN MicroMod FD系列模块,不仅简化了数模信号转换的过程,还通过其软件配置的灵活性,实现了对复杂汽车电子和工业通讯场景的高效管理和控制。凭借其高精度、高采样率、稳定性强、易于扩展等优势,该模块已成为提高生产效率、优化生产质量的不二选择。更多相关信息,欢迎咨询虹科工作人员。
了解虹科PCAN更多技术资讯,欢迎前往【虹科智能互联】官方网站:https://www.intelnect.com/
联系虹科工程师:https://tl-tx.dustess.com/OHRgtontq3
TEL:18138758797
